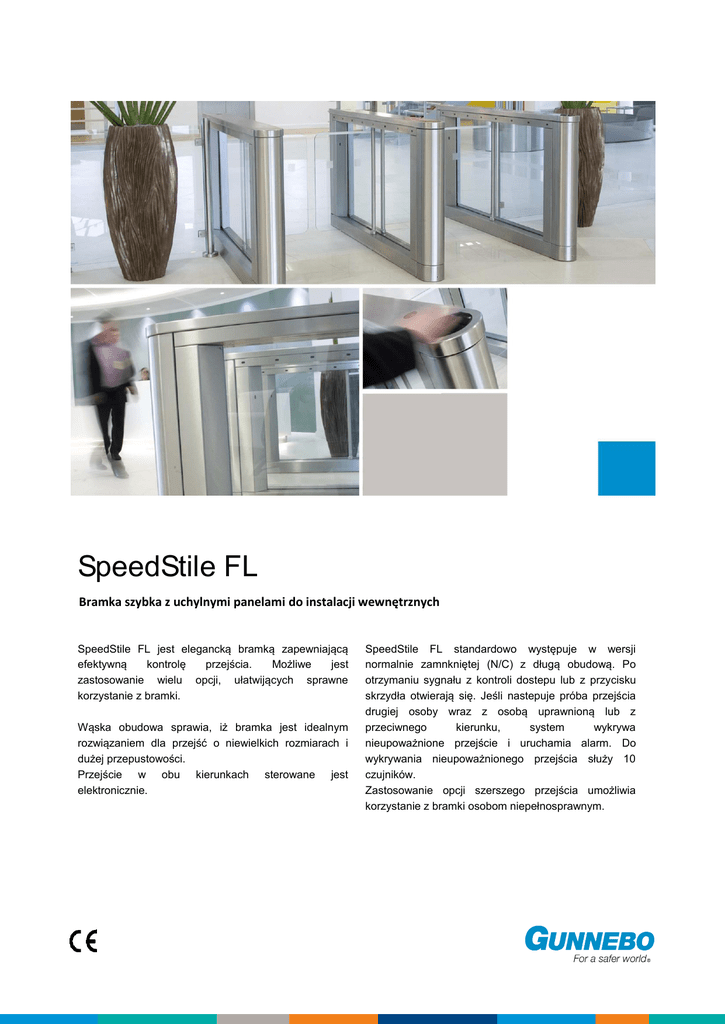

SpeedStile FL
SpeedStile FL
Bramka szybka z uchylnymi panelami do instalacji wewnętrznych
SpeedStile FL jest elegancką bramką zapewniającą
efektywną
kontrolę
przejścia.
Możliwe
jest
zastosowanie wielu opcji, ułatwijących sprawne
korzystanie z bramki.
Wąska obudowa sprawia, iż bramka jest idealnym
rozwiązaniem dla przejść o niewielkich rozmiarach i
dużej przepustowości.
Przejście w obu kierunkach sterowane jest
elektronicznie.
SpeedStile FL standardowo występuje w wersji
normalnie zamnkniętej (N/C) z długą obudową. Po
otrzymaniu sygnału z kontroli dostepu lub z przycisku
skrzydła otwierają się. Jeśli nastepuje próba przejścia
drugiej osoby wraz z osobą uprawnioną lub z
przeciwnego
kierunku,
system
wykrywa
nieupoważnione przejście i uruchamia alarm. Do
wykrywania nieupoważnionego przejścia służy 10
czujników.
Zastosowanie opcji szerszego przejścia umożliwia
korzystanie z bramki osobom niepełnosprawnym.
SpeedStile FL
Specyfikacja techniczna
Napęd
Modele i odmiany
Silnikowy. Napięcie sterowania 24V
 Przejście 550mm
 Przejście 900mm
 Obudowa centralna do
Materiały
Góra:
Przód:
Boczna obudowa:
Inlay:
Wirnik:
Skrzydła:
Stal nierdzewna 304
Stal nierdzewna 304
Stal nierdzewna 304
Ciemne szkło
Stal nierdzewna 304
10mm szkło hartowane
przejścia szerokiego z
jednej strony i wąskiego z
drugiej
Opcje
Awaria zasilanie / Alarm pożarowy
 W przypadku awarii zasilania skrzydła pozostają w pozycji zamkniętej i można
je otworzyć swobodnie popychając
 Skrzydła mogą się otworzyć automatycznie jeżeli zostanie dodana opcja
dodatkowych baterii
 W przypadku alarmu pożarowego, dostepna jest funkcja styków bez
potencjałowych sterowanych z innego źródła dla przejścia w stan awaryjny
 Alternatywne wykończenie
pokrywy górnej




Integracja czytnika kart
Dodatkowe baterie
Przycisk
Kontrola sterująca
Lampy statusu
Wyświetlacz LED o średnicy 50mm montowany na płasko w górnej powierzchni
pokrywy. Wyświetlane symbole: czerwony krzyż, zielona strzałka, zielony prostokąt
Dodatkowy interfejs
RS232 i RS 485 dostępne na panelu kontrolnym
Zasilanie / Pobór mocy
230V 50Hz lub 115V 60Hz
(na rządanie).
Pobór mocycpodczas pracy 300VA
(w trybie
czuwania 120VA)
Temperatura pracy / klasa IP / MCBF / MTTR
+5°C do +40°C (wilgotność 95% nie skondensowana) / IP20 / 1Mln cykli / mniej niż 30min
Przepustowość (wartości przybliżona)
 Wsuwany typ czytnika, 20 osób na minutę
 Przesuwany typ czytnika, 25 osób na minutę
 Zbliżeniowy typ czytnika, 40 osób na minutę
Applications











Budynki rządowe
Handel
Instytucje finansowe
Telekomunikacja
Technologia informacyjna
Bankowość
Wydawnictwa
Ośrodki wypoczynkowe
Wojsko
Petrochemie
Edukacja
SpeedStile FL
Modele i konfiguracja / Lampy statusu instrukcja użytkowania
Dostepne modele
Obudowa prawa
Obudowa centralna
Obudowa prawa
Konfigaracje torów
Konfiguracja dwu torowa 550mm
Obudowy: 1 lewa, 1 centralna, 1 prawa
Konfiguracja dwu torowa 550mm/900mm
Obudowy:1 lewa, 1 centralna z lewej skrzydło 550 z prawej 900mm, 1
prawa
Normalne użytkowanie
Zielony prostokąt – Stan spoczynkowy

Włóż/zbliż osobistą kartę do czytnika zamontowanego na urządzeniu, w celu autoryzacji

Poczekaj, aż zapali się zielona strzałka i otworzy bramka
Zielona strzałka – Autoryzowane użycie lub wyznaczenie wolnego przejścia
Przechodź przez urządzenie

Uwaga: Dla konfiguracji przejścia swobodnego, autoryzacja nie jest wymagana (zwykle stosowane dla wyjścia)
Czerwony krzyż – Urządzenie zajęte lub brak przejścia

Poczekaj, aż przejście zostanie opuszczone i zapali się zielona strzałka lub zielony prostokąt
Stan alarmu
Mrugający czerwony krzyż i alarm dźwiękowy – Stan naruszenia
Ten tryb alarmowy będzie uruchamiany przez następujące zdarzenia:

Przejście jest już używane, a druga osoba próbuje przejśd bez autoryzacji lub przejście jest już używane,
a ty nie masz prawa przejścia.

Nie panikuj

Opuśd przejście

Poczekaj, aż mrugający czerwony krzyż przestanie mrugad i zamilknie alarm dźwiękowy

Poczekaj, aż zapali się zielona strzałka dla wskazania kto ma prawo przejścia.
Mrugający zielony prostokąt – niewłaściwe użytkowanie

Nie panikuj

Pozostając w przejściu wsuo/przyłóż kartę do czytnika na urządzeniu w celu autoryzacji.

Autoryzacja przejścia wyłączy stan alarmu
Mrugająca zielona strzałka – Wyjście ewakuacyjne/pożarowe

Nie panikuj

Bramka otworzy się tworząc wolne przejście do ewakuacji
SpeedStile FL
Wymiary: przejście 550mm
Produkt dostarczany całkowicie zmontowany, może wymagać sprzętu do podnoszenia. Waga: obudowa lewa lub prawa ok. 135kg, środkowa ok. 150kg
Szkło hartowane 10mm
Przednia i boczna obudowa stal
nierdzewna 304
Integracja czytnika ciemne szkło
Górna pokrywa stal nierdzewna 304
Piktogram średnica
50mm
Wirnik stal nierdzewna 304
Fotokoórka
Szkło hartowane 10 mm
Miejsca kotwienia
Otwory należy wiercid
Podczas instalcji
Miejsca prowadzenia
okablowania
W niektórych przypadkach konieczne jest przygotowanie betonowej wylewki przed instalacją.
Podłoże musi być płaskie +/- 5mm. Wymiary wylewki minimum 2500 x 500 x 150mm
SpeedStile FL
Wymiary: przejście 900 mm
Produkt dostarczany całkowicie zmontowany, może wymagać sprzętu do podnoszenia. Waga: obudowa lewa lub prawa ok. 135kg, środkowa ok. 150kg
Szkło hartowane 10mm
Przednia i boczna obudowa stal
nierdzewna 304
Integracja czytnika ciemne szkło
Górna pokrywa stal nierdzewna 304
Piktogram średnica 50mm
Wirnik stal nierdzewna 304
Fotokomórka
Szkło hartowane 10 mm
Miejsca kotwienia
Otwory należy wiercid
Podczas instalcji
Miejsca prowadzenia
okablowania
W niektórych przypadkach konieczne jest przygotowanie betonowej wylewki przed instalacją.
Podłoże musi być płaskie +/- 5mm. Wymiary wylewki minimum 2500 x 500 x 150mm
SpeedStile FL
Ważne informacje
 Wszelkie poziome przepusty i rury, będące w pobliżu miejsca montażu, powinny znajdować sie minimum
140mm poniżej poziomu podłogi
 Na użytkowniku spoczywa obowiązek zapewnienia odpowiedniego miejsca instalacji pod względem
wytrzymałości i integralności strukturalnej.
 Wymiary podane w kartach katalogowych mają charakter jedynie informacyjny. W celu przygotowania
miejsca instalacji należy kontaktować się z serwisem Gunnebo.
W celu uzyskania dodatkowych informacji
proszę kontaktować się z:
Gunnebo Polska Sp. z o.o.
ul. Piwonicka 4, 62-800 Kalisz
POLSKA
Tel
Fax
E-mail
Web
+62 768 55 70
+62 768 55 71
[email protected]
www.gunnebo.pl
Uwaga: W celu realizacji polityki ciągłego udoskonalania, Gunnebo zastrzega sobie prawo do modyfikowania konstrukcji i szczegółów w każdej chwili i bez uprzedzenia.
