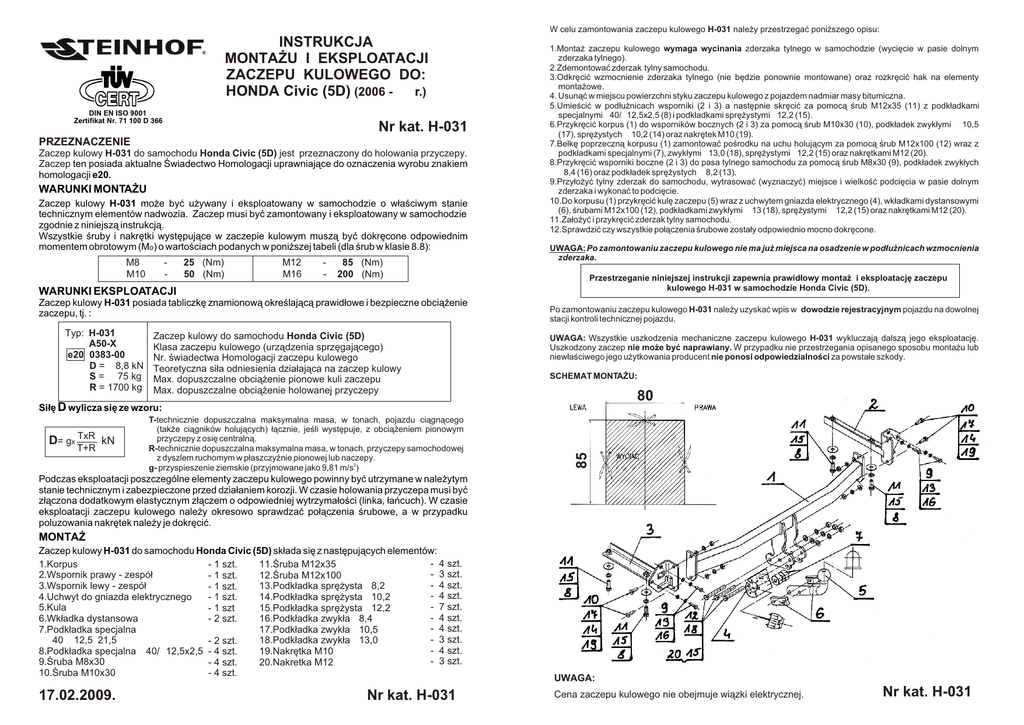

H-031 Honda Civic (5D) (17.02.09)

W celu zamontowania zaczepu kulowego H-031 nale¿y przestrzegaæ poni¿szego opisu:
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
HONDA Civic (5D) (2006 - ® r.)
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
Nr kat. H-031
PRZEZNACZENIE
Zaczep kulowy H-031 do samochodu Honda Civic (5D) jest przeznaczony do holowania przyczepy.
Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy H-031 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
M8
M10
-
25 (Nm)
50 (Nm)
M12
M16
-
85 (Nm)
200 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy H-031 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: H-031
A50-X
e20 0383-00
D = 8,8 kN
S = 75 kg
R = 1700 kg
Zaczep kulowy do samochodu Honda Civic (5D)
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
Nr. œwiadectwa Homologacji zaczepu kulowego
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
Max. dopuszczalne obci¹¿enie holowanej przyczepy
1.Monta¿ zaczepu kulowego wymaga wycinania zderzaka tylnego w samochodzie (wyciêcie w pasie dolnym
zderzaka tylnego).
2.Zdemontowaæ zderzak tylny samochodu.
3.Odkrêciæ wzmocnienie zderzaka tylnego (nie bêdzie ponownie montowane) oraz rozkrêciæ hak na elementy
monta¿owe.
4. Usun¹æ w miejscu powierzchni styku zaczepu kulowego z pojazdem nadmiar masy bitumiczna.
5.Umieœciæ w pod³u¿nicach wsporniki (2 i 3) a nastêpnie skrêciæ za pomoc¹ œrub M12x35 (11) z podk³adkami
specjalnymi Ø40/Ø12,5x2,5 (8) i podk³adkami sprê¿ystymi Ø12,2 (15).
6.Przykrêciæ korpus (1) do wsporników bocznych (2 i 3) za pomoc¹ œrub M10x30 (10), podk³adek zwyk³ymi Ø10,5
(17), sprê¿ystych Ø10,2 (14) oraz nakrêtek M10 (19).
7.Belkê poprzeczn¹ korpusu (1) zamontowaæ poœrodku na uchu holuj¹cym za pomoc¹ œrub M12x100 (12) wraz z
podk³adkami specjalnymi (7), zwyk³ymi Ø13,0 (18), sprê¿ystymi Ø12,2 (15) oraz nakrêtkami M12 (20).
8.Przykrêciæ wsporniki boczne (2 i 3) do pasa tylnego samochodu za pomoc¹ œrub M8x30 (9), podk³adek zwyk³ych
Ø8,4 (16) oraz podk³adek sprê¿ystych Ø8,2 (13).
9.Przy³o¿yæ tylny zderzak do samochodu, wytrasowaæ (wyznaczyæ) miejsce i wielkoœæ podciêcia w pasie dolnym
zderzaka i wykonaæ to podciêcie.
10.Do korpusu (1) przykrêciæ kulê zaczepu (5) wraz z uchwytem gniazda elektrycznego (4), wk³adkami dystansowymi
(6), œrubami M12x100 (12), podk³adkami zwyk³ymi Ø13 (18), sprê¿ystymi Ø12,2 (15) oraz nakrêtkami M12 (20).
11.Za³o¿yæ i przykrêciæ zderzak tylny samochodu.
12.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
UWAGA: Po zamontowaniu zaczepu kulowego nie ma ju¿ miejsca na osadzenie w pod³u¿nicach wzmocnienia
zderzaka.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê zaczepu
kulowego H-031 w samochodzie Honda Civic (5D).
Po zamontowaniu zaczepu kulowego H-031 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na dowolnej
stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego H-031 wykluczaj¹ dalsz¹ jego eksploatacjê.
Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub
niew³aœciwego jego u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
80
D= gx TxR kN
T+R
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osiê centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
85
Si³ê D wylicza siê ze wzoru:
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy H-031 do samochodu Honda Civic (5D) sk³ada siê z nastêpuj¹cych elementów:
- 4 szt.
1.Korpus
11.Œruba M12x35
- 1 szt.
- 3 szt.
2.Wspornik prawy - zespó³
12.Œruba M12x100
- 1 szt.
- 4 szt.
3.Wspornik lewy - zespó³
13.Podk³adka sprê¿ysta Ø8,2
- 1 szt.
- 4 szt.
4.Uchwyt do gniazda elektrycznego
14.Podk³adka sprê¿ysta Ø10,2
- 1 szt.
- 7 szt.
5.Kula
15.Podk³adka sprê¿ysta Ø12,2
- 1 szt
- 4 szt.
6.Wk³adka dystansowa
16.Podk³adka zwyk³a Ø8,4
- 2 szt.
- 4 szt.
7.Podk³adka specjalna
17.Podk³adka zwyk³a Ø10,5
- 3 szt.
Ø40/Ø12,5x21,5
18.Podk³adka zwyk³a Ø13,0
- 2 szt.
- 4 szt.
8.Podk³adka specjalna Ø40/Ø12,5x2,5 - 4 szt.
19.Nakrêtka M10
- 3 szt.
9.Œruba M8x30
20.Nakretka M12
- 4 szt.
10.Œruba M10x30
- 4 szt.
UWAGA:
17.02.2009.
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Nr kat. H-031
Nr kat. H-031
