Dobór klimatyzatora z uwzględnieniem parametrów - Klima

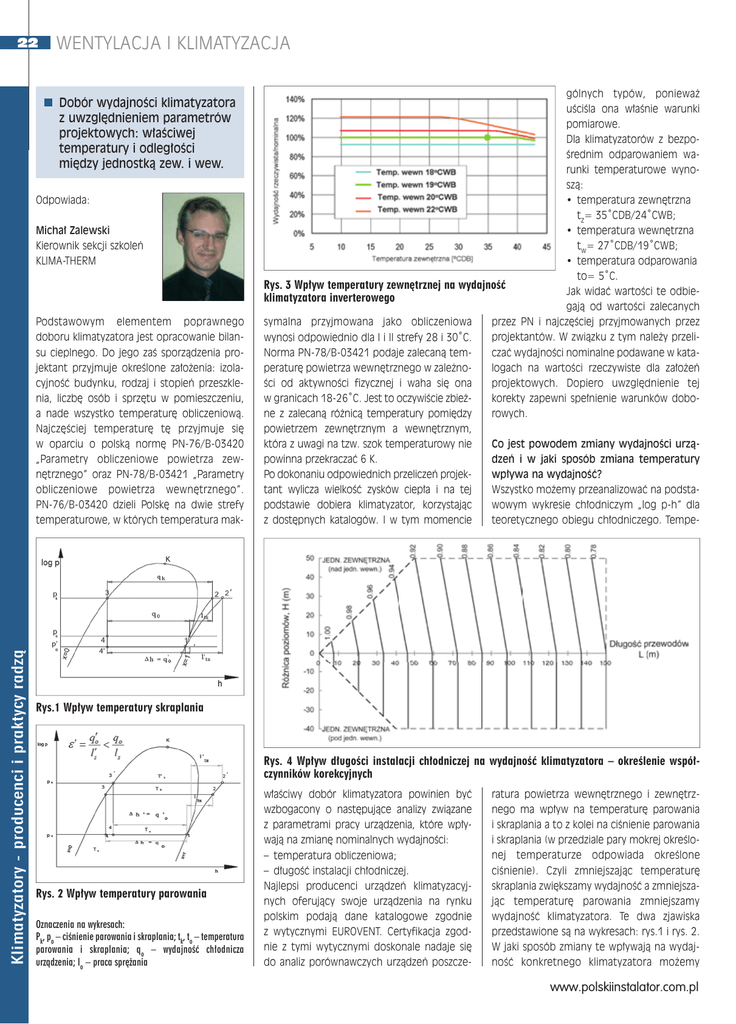

22 WENTYLACJA I KLIMATYZACJA Dobór wydajności klimatyzatora z uwzględnieniem parametrów projektowych: właściwej temperatury i odległości między jednostką zew. i wew. Odpowiada: Michał Zalewski Kierownik sekcji szkoleń KLIMA-THERM Klimatyzatory - producenci i praktycy radzą Podstawowym elementem poprawnego doboru klimatyzatora jest opracowanie bilansu cieplnego. Do jego zaś sporządzenia projektant przyjmuje określone założenia: izolacyjność budynku, rodzaj i stopień przeszklenia, liczbę osób i sprzętu w pomieszczeniu, a nade wszystko temperaturę obliczeniową. Najczęściej temperaturę tę przyjmuje się w oparciu o polską normę PN-76/B-03420 „Parametry obliczeniowe powietrza zewnętrznego” oraz PN-78/B-03421 „Parametry obliczeniowe powietrza wewnętrznego”. PN-76/B-03420 dzieli Polskę na dwie strefy temperaturowe, w których temperatura mak- gólnych typów, ponieważ uściśla ona właśnie warunki pomiarowe. Dla klimatyzatorów z bezpośrednim odparowaniem warunki temperaturowe wynoszą: • temperatura zewnętrzna tz= 35˚CDB/24˚CWB; • temperatura wewnętrzna tw= 27˚CDB/19˚CWB; • temperatura odparowania to= 5˚C. Rys. 3 Wpływ temperatury zewnętrznej na wydajność Jak widać wartości te odbieklimatyzatora inverterowego gają od wartości zalecanych przez PN i najczęściej przyjmowanych przez symalna przyjmowana jako obliczeniowa projektantów. W związku z tym należy przeliwynosi odpowiednio dla I i II strefy 28 i 30˚C. czać wydajności nominalne podawane w kataNorma PN-78/B-03421 podaje zalecaną temlogach na wartości rzeczywiste dla założeń peraturę powietrza wewnętrznego w zależnoprojektowych. Dopiero uwzględnienie tej ści od aktywności fizycznej i waha się ona korekty zapewni spełnienie warunków dobow granicach 18-26˚C. Jest to oczywiście zbieżrowych. ne z zalecaną różnicą temperatury pomiędzy powietrzem zewnętrznym a wewnętrznym, Co jest powodem zmiany wydajności urząktóra z uwagi na tzw. szok temperaturowy nie dzeń i w jaki sposób zmiana temperatury powinna przekraczać 6 K. wpływa na wydajność? Po dokonaniu odpowiednich przeliczeń projekWszystko możemy przeanalizować na podstatant wylicza wielkość zysków ciepła i na tej wowym wykresie chłodniczym „log p-h” dla podstawie dobiera klimatyzator, korzystając teoretycznego obiegu chłodniczego. Tempez dostępnych katalogów. I w tym momencie Rys.1 Wpływ temperatury skraplania Rys. 4 Wpływ długości instalacji chłodniczej na wydajność klimatyzatora – określenie współczynników korekcyjnych Rys. 2 Wpływ temperatury parowania Oznaczenia na wykresach: Pk, po – ciśnienie parowania i skraplania; tk, to – temperatura parowania i skraplania; qo – wydajność chłodnicza urządzenia; lo – praca sprężania właściwy dobór klimatyzatora powinien być wzbogacony o następujące analizy związane z parametrami pracy urządzenia, które wpływają na zmianę nominalnych wydajności: – temperatura obliczeniowa; – długość instalacji chłodniczej. Najlepsi producenci urządzeń klimatyzacyjnych oferujący swoje urządzenia na rynku polskim podają dane katalogowe zgodnie z wytycznymi EUROVENT. Certyfikacja zgodnie z tymi wytycznymi doskonale nadaje się do analiz porównawczych urządzeń poszcze- ratura powietrza wewnętrznego i zewnętrznego ma wpływ na temperaturę parowania i skraplania a to z kolei na ciśnienie parowania i skraplania (w przedziale pary mokrej określonej temperaturze odpowiada określone ciśnienie). Czyli zmniejszając temperaturę skraplania zwiększamy wydajność a zmniejszając temperaturę parowania zmniejszamy wydajność klimatyzatora. Te dwa zjawiska przedstawione są na wykresach: rys.1 i rys. 2. W jaki sposób zmiany te wpływają na wydajność konkretnego klimatyzatora możemy www.polskiinstalator.com.pl WENTYLACJA I KLIMATYZACJA zmienia wysokość ciśnienia przed skraplaczem, czyli zmienia ciśnienie i temperaturę skraplania. Zmiany wydajności obrazuje następujący wykres (rys. 4) będący wykresem korekcyjnym dla jednego z systemów klimatyzacyjnych. Wynika z niego, że zmiana wydajności urządzenia zaczyna się od 10 m długości instalacji i może osiągać ok. 20% w stosunku do wydajności nominalnej. Przyjęcie określonych założeń wartości temperaturowy innych niż temperatura nominal- na, oraz uwzględnienie rzeczywistych odległości pomiędzy jednostką zewnętrzną i wewnętrzną ma znaczący wpływ na wydajność rzeczywistą klimatyzatorów. Aby właściwie dobrać urządzenie należy przeprowadzić analizę wydajności z uwzględnieniem tych warunków, odpowiednich zaś informacji i współczynników korekcyjnych należy szukać w materiałach technicznych urządzeń projektowanych dostarczanych przez producenta. Klimatyzatory - producenci i praktycy radzą prześledzić na podstawie wykresu (rys. 3), który został opracowany dla klimatyzatora z inverterową regulacją wydajności. Z wykresu tego wynika, że rozbieżności pomiędzy wydajnością katalogową, a rzeczywistą mogą sięgać nawet 20%. Aby określić precyzyjnie wydajność rzeczywistą należy skorzystać z odpowiednich programów doboru bądź tabel dostarczonych przez producenta. Wpływ długości instalacji chłodniczej na wydajność ma swoje źródło we wzroście oporów przepływu przez instalację, co z kolei 23 [email protected]
