AV13 Odpowietrznik kapsułkowy dla pary wodnej

TI-P010-02 PL
ST Issue 1
ISO 9001

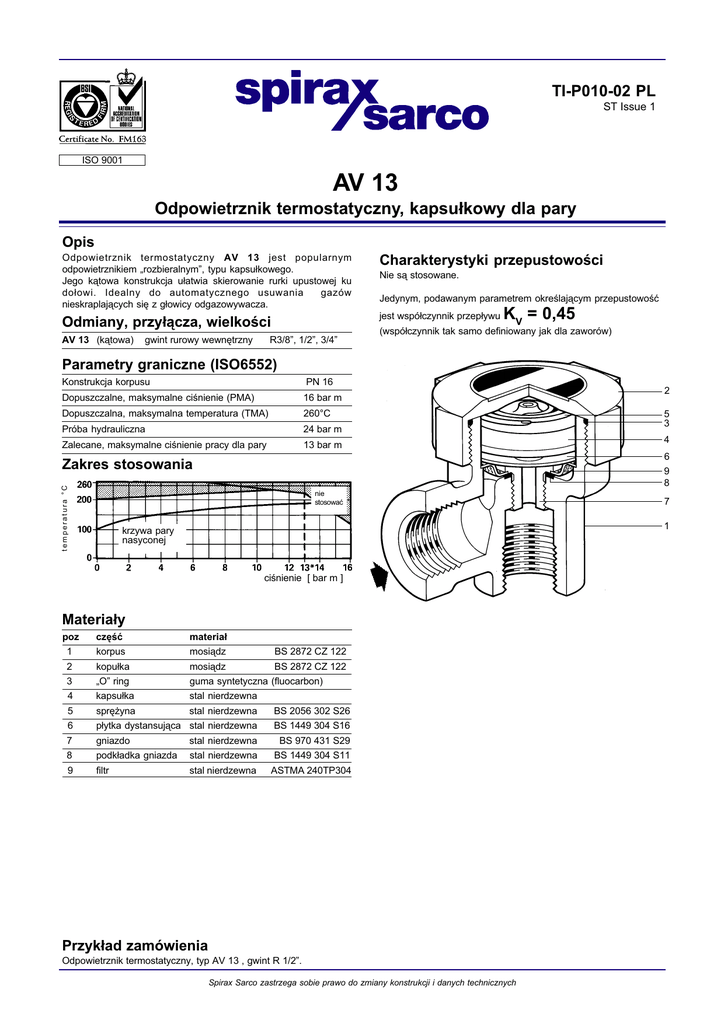

AV 13
Odpowietrznik termostatyczny, kapsu³kowy dla pary
Opis
Odpowietrznik termostatyczny AV 13 jest popularnym
odpowietrznikiem „rozbieralnym”, typu kapsu³kowego.
Jego k¹towa konstrukcja u³atwia skierowanie rurki upustowej ku
do³owi. Idealny do automatycznego usuwania
gazów
nieskraplaj¹cych siê z g³owicy odgazowywacza.
Odmiany, przy³¹cza, wielkoœci
AV 13 (k¹towa)
gwint rurowy wewnêtrzny
R3/8”, 1/2”, 3/4”
Charakterystyki przepustowoœci
Nie s¹ stosowane.
Jedynym, podawanym parametrem okreœlaj¹cym przepustowoœæ
jest wspó³czynnik przep³ywu
K = 0,45
V
(wspó³czynnik tak samo definiowany jak dla zaworów)
Parametry graniczne (ISO6552)
Konstrukcja korpusu
PN 16
Dopuszczalne, maksymalne ciœnienie (PMA)
16 bar m
Dopuszczalna, maksymalna temperatura (TMA)
260°C
Próba hydrauliczna
24 bar m
Zalecane, maksymalne ciœnienie pracy dla pary
13 bar m
temperatura °C
Zakres stosowania
nie
stosowaæ
2
5
3
4
6
9
8
7
1
krzywa pary
nasyconej
ciœnienie [ bar m ]
Materia³y
poz
czêœæ
1
korpus
materia³
mosi¹dz
BS 2872 CZ 122
2
kopu³ka
mosi¹dz
BS 2872 CZ 122
3
„O” ring
guma syntetyczna (fluocarbon)
4
kapsu³ka
stal nierdzewna
5
sprê¿yna
stal nierdzewna
BS 2056 302 S26
6
p³ytka dystansuj¹ca stal nierdzewna
BS 1449 304 S16
7
gniazdo
stal nierdzewna
BS 970 431 S29
8
podk³adka gniazda
stal nierdzewna
BS 1449 304 S11
9
filtr
stal nierdzewna
ASTMA 240TP304
Przyk³ad zamówienia
Odpowietrznik termostatyczny, typ AV 13 , gwint R 1/2”.
Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych
Wielkoœci, wymiary [mm], ciê¿ar
R
3/8”
1/2”
3/4”
A
18
20
27
B
32
38
40
C
49
53
62
D
25
25
25
D
E
55
55
55
E
ciê¿ar
0.40 kg
0.40 kg
0.45 kg
C
Instalacja
Odpowietrznik AV 13 powinien byæ zabudowany tam, gdzie mog¹
zbieraæ siê gazy nieskraplaj¹ce (g³ównie powietrze).
Radzimy zawsze, aby przy wyborze punktu odpowietrzenia,
porównaæ gêstoœæ pary i powietrza w istniej¹cych warunkach ciœnienia
i temperatury i oceniæ który z czynników bêdzie zalega³ ni¿ej.
Nie bez znaczenia s¹ tutaj aspekty dynamiczne, zwi¹zane z
przep³ywem/nap³ywem pary a tak¿e usytuowanie króæców.
Na przyk³ad w kocio³kach grzanych p³aszczowo, odpowietrznik
powinien znajdowaæ siê po drugiej stronie króæca wlotowego pary
grzejnej. Tam w³aœnie zwykle tworzy siê „poduszka powietrzna”,
zmniejszaj¹ca wydajnoœæ ciepln¹ kocio³ka.
No i oczywiœcie wylot odpowietrznika nale¿y wyprowadziæ w
bezpieczne miejsce, wed³ug zasady „nie po oczach”.
A
B
2
Czêœci zamienne
Podzespo³y dostarczane jako czêœci zamienne s¹ pokazane na
rysunku obok, lini¹ ci¹g³¹.
C
dostêpne czêœci zamienne
kapsu³ka i zespó³ gniazda
A, B, C, D, E, F, G
podk³adka kopu³ki* (3 szt)
C
„O” ring (3 szt)
C
* dla starszych wyrobów wystêpowa³a tradycyjna podk³adka
F
Przy zamawianiu prosimy u¿ywaæ okreœleñ podanych wy¿ej, a tak¿e
podaæ typ i wielkoœæ odpowietrznika.
A
Konserwacja
Przed przyst¹pieniem do jakichkolwiek zabiegów konserwacyjnych
odetnij (zamknij w³aœciwy zawór/y odcinaj¹cy/e ) odpowietrznik od
panuj¹cego w instalacji ciœnienia i poczekaj, a¿ odpowietrznik
sch³odzi siê do temperatury otoczenia.
Odkrêæ kopu³kê, wyjmij star¹ kapsu³kê, sprê¿ynê i p³ytkê
dystansuj¹c¹.
Wykrêæ gniazdo zaworu i wyjmij podk³adkê. Wkrêæ nowe gniazdo
stosuj¹c now¹ podk³adkê. Wstaw now¹ p³ytkê dystansuj¹c¹ i inne
nowe elementy z zestawu czêœci zamiennych.
Staraj siê wymieniaæ wszystkie elementy zamienne nawet jeœli nie
widaæ œladów zu¿ycia.
Skrêcaj elementy gwintowane stosuj¹c nastêpuj¹ce momenty:
kopu³ka
jeœli „O”ring
gniazdo (B)
jeœli podk³adka 90/110 Nm
35/40 Nm
50/60 Nm
E
B
50mmA/F
G
50mmA/F
17mmA/F
D
