samojezdny wyciąg ratowniczy

INFORMACJA TECHNICZNA

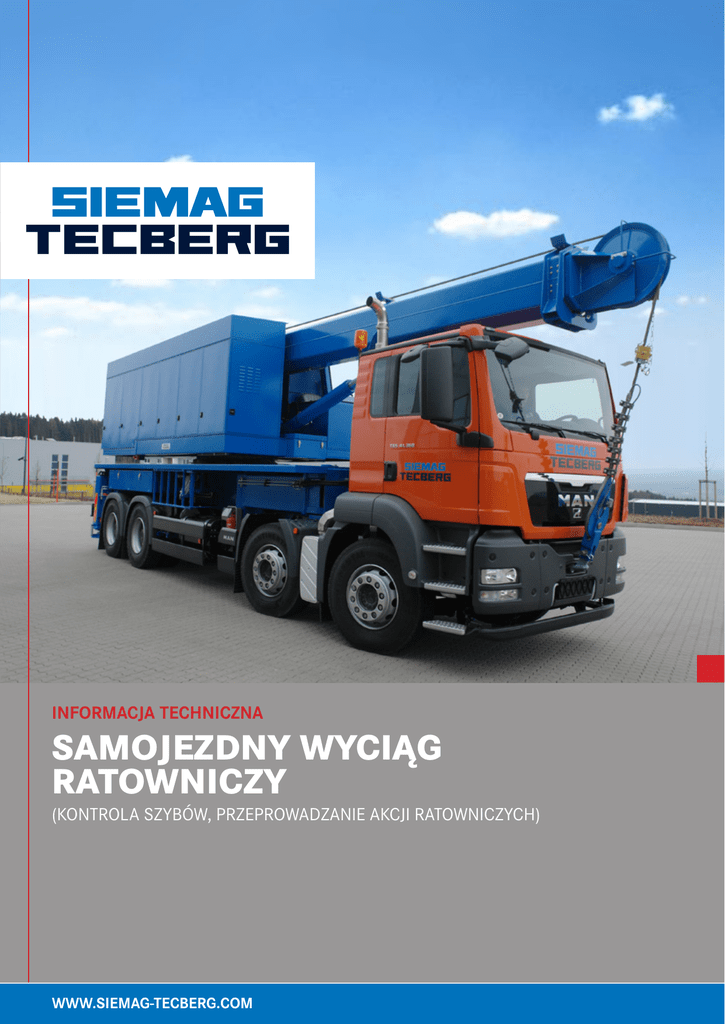

SAMOJEZDNY WYCIĄG
RATOWNICZY
(KONTROLA SZYBÓW, PRZEPROWADZANIE AKCJI RATOWNICZYCH)
WWW.SIEMAG-TECBERG.COM
INFORMACJA TECHNICZNA
SAMOJEZDNY WYCIĄG
RATOWNICZY
Samojezdny wyciąg ratowniczy posiada konstrukcję
urządzenia jezdnego, przeznaczonego do kontroli
szybów kopalnianych oraz do przeprowadzania akcji
ratowniczych. Wyciąg został zaprojektowany zgodnie
z przepisami obowiązującymi w górnictwie oraz
ruchu drogowym. Podobnie jak mobilne urządzenia
dźwigowe, samojezdny wyciąg ratowniczy może zostać
doprowadzony w rejon dowolnego szybu górniczego.
Wysięgnik teleskopowy jest pozycjonowany hydraulicznie.
Poza zastosowaniem wysięgnika teleskopowego istnieje
możliwość poprowadzenia liny przez koło linowe
zamocowane na konstrukcji wieży szybowej.
Za pośrednictwem kabla umieszczonego w rdzeniu
liny wyciągowej możliwe jest utrzymywanie kontaktu
telefonicznego między załogą a operatorem wyciągu
ratowniczego. Samojezdny wyciąg ratowniczy można
sterować z kabiny operatora lub za pomocą przenośnego
pulpitu sterowniczego bezpośrednio ze zrębu szybu.
▪▪ Uniwersalność zastosowania we wszyskich
kopalniach
▪▪ Możliwość zastosowania wysięgnika teleskopowego
lub zewnętrznego koła linowego
▪▪ Dopuszczenie Prezesa Wyższego Urzędu Górniczego
do stosowania w zakładach górniczych
▪▪ Zasilanie elektryczne lub alternatywnie z generatora
dieslowskiego
▪▪ Wszystkie funkcje robocze sterowane hydraulicznie
▪▪ Dopuszczenie do użytku w ruchu drogowym
Dane techniczne
Głębokość szybu
Maksymalna 1.300 m
Obciążenie liny
Maksymalne 50 kN
Obciążenie zaczepu
2,0 do 3,5 t
Średnica liny
24 mm
Liczba warstw liny na bębnie
Maksymalnie 14
Prędkość jazdy (regulowana)
0 - 1 m/s
Promień wysięgu
9,65 m
Wysokość wysięgu
Maksymalna 12,6 m
Pojazd:
MAN (4-osiowy)
(klatka szybowa łącznie z obciążeniem
użytkowym) w zależności od głębokości
Dopuszczalna waga
35 do 38 t
Prędkość jazdy
Maksymalna 80 km/h
