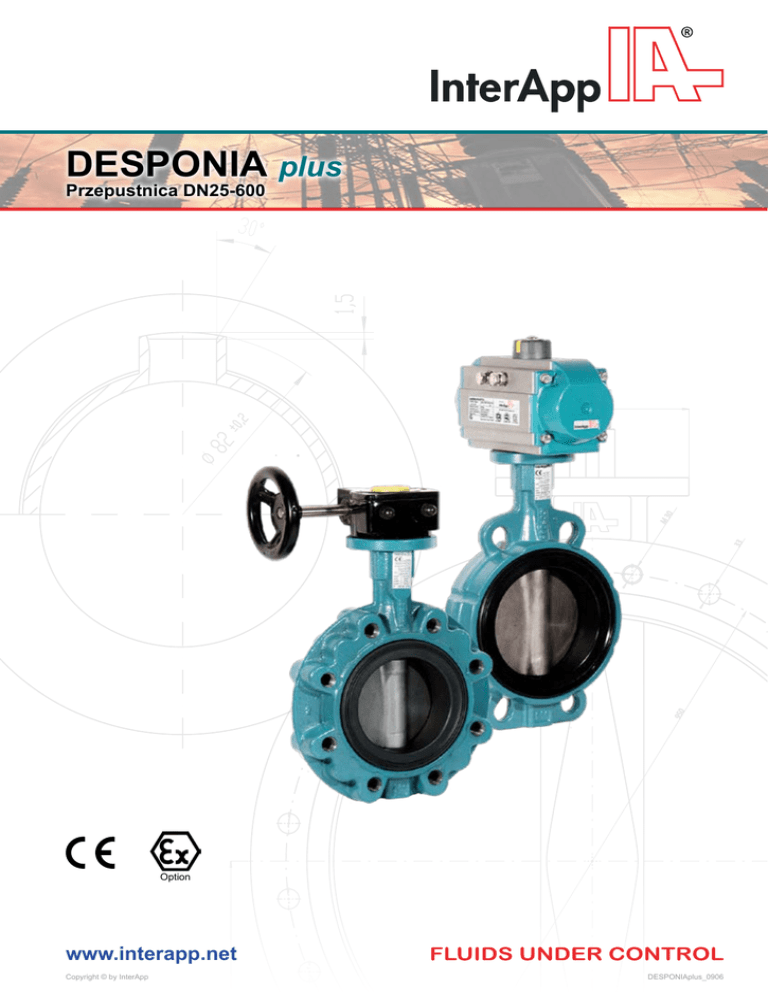

DESPONIA plus

DESPONIA plus
Przepustnica DN25-600
Option
www.interapp.net
Copyright © by InterApp
DESPONIAplus_0906
DESPONIA plus
Przepustnica DN25-600
● Charakterystyka:
DESPONIA plus
przepustnica centryczna z wykładziną elastomerową
zastosowanie
wykonanie korpusu
wymiary zabudowy
górny kołnierz
max. ciśnienie robocze
normy montażowe
płyny i gazy przemysłowe, oczyszczalnie ścieków, wodociągi, itp.
DP1 korpus pierścieniowy DN 25-600
DP3 z uszami typu LUG DN 50-400
wg ISO 5752/20, EN 558-1/20
wg EN ISO 5211
16/20 bar
PN6, PN10, PN16, PN25, ANSI cl. 150
standard -10°C do 95°C z wykładziną EPDM, max. -20°C do 200°C w zależności od materiału wykładziny i medium,
inne temperatury na zapytanie
wg EN 12266-1/P12 klasa szczelności A
Przepustnice DESPONIA plus spełniają wymagania odnośnie bezpieczeństwa zawarte w Europejskiej
Dyrektywie Ciśnieniowej 97/23/EG (PED) Aneks I dla płynów grupy 1 i 2.
Specjalne wersje przepustnicy DESPONIA plus mogą być stosowane w atmosferach wybuchowych. Wykonanie
zgodne z ATEX – patrz prospekt DESPONIA plus ATEX
zakres temperatur
test na szczelność
ATEX
● Konstrukcja:








● Kod oznaczeniowy:
 Typ korpusu
 Średnica nominalna
 Ciśnienie robocze
 Normy montażowe
 Korpus
Korpus (wydłużona szyjka przepustnicy umożliwia zaizolowanie)
Wałek zabezpieczony przed wydmuchnięciem wraz ze wskaźnikiem położenia
Tarcza
Wymienialna wykładzina z ukształtowanymi uszczelnieniami bocznymi
Łożysko samosmarujące
Połączenie tarczy z wałkiem na czworokąt
Zewnętrzne uszczelnienie wałka
Podkładka zabezpieczająca przed wydmuchnięciem
DP1 100 . 33 - 2AE . 4A . 4C0 . EW







DP1
DP3
pierścieniowy
korpus z uszami typu LUG
DN25-600
DN50-400
025 - 600 mm
1
1
2AE
3HE
4C0
 Wałek
4A
4L
 Tarcza
2AR
2AE
3HE
4C0
4S0
5C0
7H0
E
 Wykładzina








EA
6 bar
2
10 bar
3
16 bar
4
20 bar (tylko dla DP1 z korpusem 3HE lub 4C0)
PN6
2
PN10
3
PN16
A
ANSI cl. 150
5
PN25 na zapytanie
żeliwo sferoidalne GGG40, pokrycie Epoxy 70µ
staliwo GS-C25, 1.0619, pokrycie Epoxy 70µ
stal nierdzewna 1.4408, AISI316
DP1+DP3, DN25-400
DP1 DN50-600, DP3 DN50-300
DP1 DN50-600, DP3 DN50-300
stal nierdzewna 1.4028, AISI420
stal nierdzewna 1.4542 / 17-4PH
żeliwo sferoidalne GGG40, pokrycie Rilsan 250µ (max 90°C)
żeliwo sferoidalne GGG40, pokrycie Epoxy 70µ
staliwo GS-C25, 1.0619, pokrycie Epoxy 70µ
stal nierdzewna 1.4408, AISI316
1.4588
Brąz aluminiowy ASTM B148 C95800 / G-Cu Al 10 Ni
Hastelloy ASTM A494 CW-12MW
EPDM (max.95°C)
EPDM ACS FDA (< 130°C)
ED
N
DN25-400
DN25-400
DN250-600
DN25-600
DN40-400
DN25-600
DN40-400
EPDM DVGW (< 130°C)
V
FPM (Viton)
Nitril (NBR)
H
CSM (Hypalon)
Inne wykonania materiałowe wykładzin oraz wykonania białe na zapytanie
Przy montażu armatury na końcu rurociągu zaleca się:
- Typ korpusu
DP3
- Medium
tylko ciecze, 10 ÷ 30°C
- Max. ciśnienie robocze DN25-200
10 bar
DN250-600
6 bar
- Uderzenia hydrauliczne są niedopuszczalne!!!
Proszę sprawdzić w naszym folderze dotyczącym kołnierzy
2/4
DESPONIAplus_0906
DESPONIA plus
Przepustnica DN25-600
● DP1 pierścieniowy, DN 25-600
DN25/32
DN40/50/65
DN250-400
DN80/100
DN125/150/200
DN450-600
DN
25/32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
A
110
130
135
150
160
180
195
210
240
280
315
330
365
400
440
525
B1
50
60
72
82
92
102
120
133
163
196
232
257
292
359
397
467
C
30
33
43
46
46
52
56
56
60
68
78
78
102
114
127
154
D1
72
86
101
121
138
160
189
214
272
324
378
425
475
538
595
695
E
19
19
19
19
19
19
19
19
25
32
32
40
40
65
65
80
H*
17,0
27,0
30,0
49,0
68,5
88,5
114,5
142,0
193,5
243,5
292,5
329,5
375,5
426
477
572
[kg]
1,4
2,0
3,0
3,6
4,0
5,5
7,5
8,6
12,7
22,2
30,8
41,5
57,2
95,0
125
180
DN
50
65
80
100
125
150
200
250
300
350
400
A
135
150
160
180
195
210
240
280
315
330
365
B3
72
82
88
102
116
128
161
199
234
258
290
C
43
46
46
52
56
56
60
68
78
78
102
D3
117
130
188
219
248
274
332
402
472
520
584
E
19
19
19
19
19
19
25
32
32
40
40
H*
30,0
49,0
68,5
88,5
114,5
142,0
193,5
243,5
292,5
329,5
375,5
[kg]
3,2
4,0
6,1
8,5
10,0
11,0
19,6
28,7
41,2
55,0
75,0
● DP3 korpus z uszami typu LUG, DN 50-400
● Górny kołnierz wg EN ISO 5211
DN 25-400
DN
25/32
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
DN 450-600
E
G
d
19  8
19  8
19  11 19  11 19  11 19  11 19  14 19  14 25  17 32  22 32  22 40  22 40  27 65 ø 45 14
65 ø 45 14
80 ø 70 20
e
9
9
12
f
ISO
a
b
n x øy
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
12 F07
90
70
4x9
18 F10/F12 155 102/125 4 x 10 / 4 x 13
18 F10/F12 155 102/125 4 x 10 / 4 x 13
18 F12 155
125
4 x 13
18 F12 155
125
4 x 13
25 F14 175
140
4 x 18
25 F14 175
140
4 x 18
25 F16 220
165
4 x 22
● Pozostała dokumentacja:
Napędy pneumatyczne, Napędy elektryczne, Akcesoria
patrz oddzielne karty katalogowe.
● Ważne instrukcje:
Instrukcje montażowe, Instrukcje konserwacji, Wymiary kołnierzy
