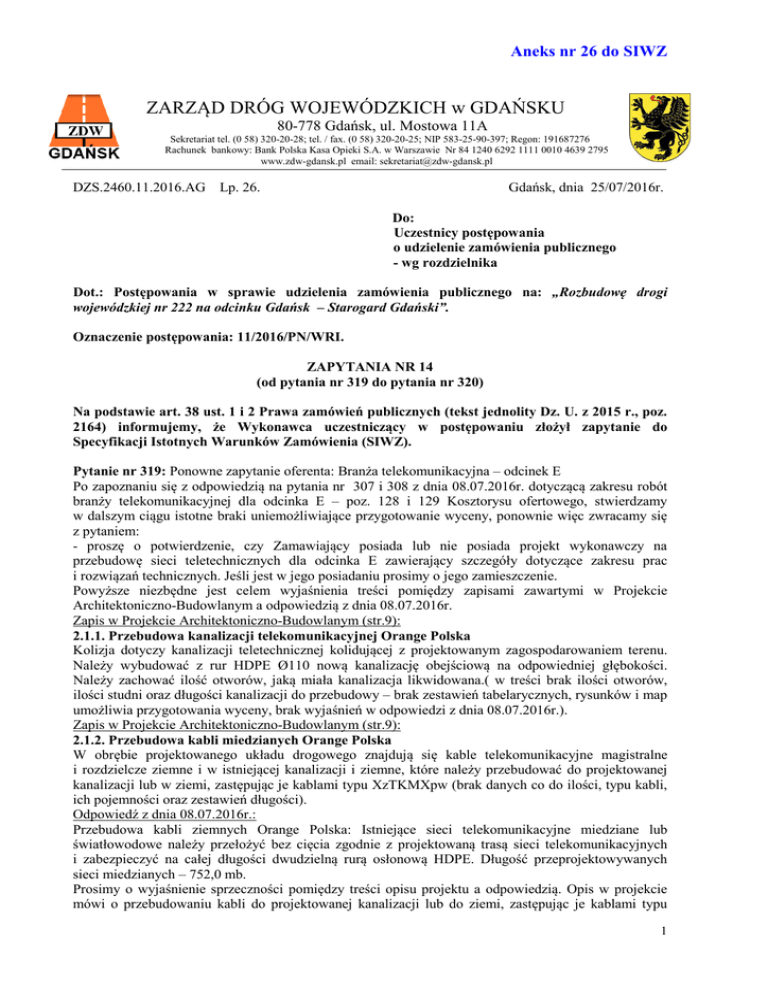

Aneks nr 26 do SIWZ
ZARZĄD DRÓG WOJEWÓDZKICH w GDAŃSKU
80-778 Gdańsk, ul. Mostowa 11A
Sekretariat tel. (0 58) 320-20-28; tel. / fax. (0 58) 320-20-25; NIP 583-25-90-397; Regon: 191687276
Rachunek bankowy: Bank Polska Kasa Opieki S.A. w Warszawie Nr 84 1240 6292 1111 0010 4639 2795
www.zdw-gdansk.pl email: [email protected]
DZS.2460.11.2016.AG Lp. 26.
Gdańsk, dnia 25/07/2016r.
Do:
Uczestnicy postępowania
o udzielenie zamówienia publicznego
- wg rozdzielnika
Dot.: Postępowania w sprawie udzielenia zamówienia publicznego na: „Rozbudowę drogi
wojewódzkiej nr 222 na odcinku Gdańsk – Starogard Gdański”.
Oznaczenie postępowania: 11/2016/PN/WRI.
ZAPYTANIA NR 14
(od pytania nr 319 do pytania nr 320)
Na podstawie art. 38 ust. 1 i 2 Prawa zamówień publicznych (tekst jednolity Dz. U. z 2015 r., poz.
2164) informujemy, że Wykonawca uczestniczący w postępowaniu złożył zapytanie do
Specyfikacji Istotnych Warunków Zamówienia (SIWZ).
Pytanie nr 319: Ponowne zapytanie oferenta: Branża telekomunikacyjna – odcinek E
Po zapoznaniu się z odpowiedzią na pytania nr 307 i 308 z dnia 08.07.2016r. dotyczącą zakresu robót
branży telekomunikacyjnej dla odcinka E – poz. 128 i 129 Kosztorysu ofertowego, stwierdzamy
w dalszym ciągu istotne braki uniemożliwiające przygotowanie wyceny, ponownie więc zwracamy się
z pytaniem:
- proszę o potwierdzenie, czy Zamawiający posiada lub nie posiada projekt wykonawczy na
przebudowę sieci teletechnicznych dla odcinka E zawierający szczegóły dotyczące zakresu prac
i rozwiązań technicznych. Jeśli jest w jego posiadaniu prosimy o jego zamieszczenie.
Powyższe niezbędne jest celem wyjaśnienia treści pomiędzy zapisami zawartymi w Projekcie
Architektoniczno-Budowlanym a odpowiedzią z dnia 08.07.2016r.
Zapis w Projekcie Architektoniczno-Budowlanym (str.9):
2.1.1. Przebudowa kanalizacji telekomunikacyjnej Orange Polska
Kolizja dotyczy kanalizacji teletechnicznej kolidującej z projektowanym zagospodarowaniem terenu.
Należy wybudować z rur HDPE Ø110 nową kanalizację obejściową na odpowiedniej głębokości.
Należy zachować ilość otworów, jaką miała kanalizacja likwidowana.( w treści brak ilości otworów,
ilości studni oraz długości kanalizacji do przebudowy – brak zestawień tabelarycznych, rysunków i map
umożliwia przygotowania wyceny, brak wyjaśnień w odpowiedzi z dnia 08.07.2016r.).
Zapis w Projekcie Architektoniczno-Budowlanym (str.9):
2.1.2. Przebudowa kabli miedzianych Orange Polska
W obrębie projektowanego układu drogowego znajdują się kable telekomunikacyjne magistralne
i rozdzielcze ziemne i w istniejącej kanalizacji i ziemne, które należy przebudować do projektowanej
kanalizacji lub w ziemi, zastępując je kablami typu XzTKMXpw (brak danych co do ilości, typu kabli,
ich pojemności oraz zestawień długości).
Odpowiedź z dnia 08.07.2016r.:
Przebudowa kabli ziemnych Orange Polska: Istniejące sieci telekomunikacyjne miedziane lub
światłowodowe należy przełożyć bez cięcia zgodnie z projektowaną trasą sieci telekomunikacyjnych
i zabezpieczyć na całej długości dwudzielną rurą osłonową HDPE. Długość przeprojektowywanych
sieci miedzianych – 752,0 mb.
Prosimy o wyjaśnienie sprzeczności pomiędzy treści opisu projektu a odpowiedzią. Opis w projekcie
mówi o przebudowaniu kabli do projektowanej kanalizacji lub do ziemi, zastępując je kablami typu
1
Aneks nr 26 do SIWZ
XzTKMXpw a odpowiedź dotyczy przełożenia kabli miedzianych i światłowodowych (brak
w odpowiedziach danych co do typów kabli, ich pojemności i ilości do przełożenia) bez cięcia
i zabezpieczenie rurą osłonową dwudzielną HDPE, ( brak w odpowiedzi danych co do średnicy rury
dwudzielnej).
Zapis w Projekcie Architektoniczno-Budowlanym (str.10):
2.1.3. Przebudowa kabli optotelekomunikacyjnych oraz kanalizacji wtórnej Orange
1)W zakresie przebudowy układu drogowego przewiduje się zabezpieczenie kanalizacji wtórnej Orange
wraz z istniejącymi się w niej kablami światłowodowymi.
2) Na odcinku pomiędzy studniami: istniejąca MR/A-28/12 a projektowana MR/A—28/11A istniejący
kabel światłowodowy we wtórnikach należy zabezpieczyć na całej długości rurą osłonową dwudzielną
HDPE110 (po trasie likwidowanej kanalizacji) (w treści brak rodzaju kabla światłowodowego, ilości
włókien oraz długości rury osłonowej – brak zestawień tabelarycznych, rysunków i map uniemożliwia
przygotowanie wyceny, brak wyjaśnień w odpowiedzi z dnia 08.07.2016r.).
2) Na odcinku pomiędzy studniami: istniejąca MR/A-12 a projektowana MR/A-11A istniejące kable
światłowodowe we wtórnikach należy zabezpieczyć na całej długości rurą osłonową dwudzielną
HDPE110 (po trasie likwidowanej kanalizacji) (w treści brak ilości i rodzaju kabli światłowodowych,
ilości włókien oraz długości rury osłonowej – brak zestawień tabelarycznych, rysunków i map
uniemożliwia przygotowanie wyceny, brak wyjaśnień w odpowiedzi z dnia 08.07.2016r.).
3)Aby zapewnić możliwość konserwacji i naprawy zabezpieczonych kabli światłowodowych na
odcinkach nowoprojektowanej kanalizacji telekomunikacyjnej należy w niej zaciągnąć rury kanalizacji
wtórnej HDPE32 ( w treści brak ilości i długości rur HDPE32- brak zestawień tabelarycznych,
rysunków i map uniemożliwia przygotowanie wyceny, brak wyjaśnień w odpowiedzi z dnia
08.07.2016r.).
Odpowiedź z dnia 08.07.2016r. nie zawiera żadnych danych co do przebudowy kabli
optotelekomunikacyjnych oraz kanalizacji wtórnej Orange.
Odpowiedź z dnia 08.07.2016r; Przebudowa kabli optotelekomunikacyjnych JPK:
1) W zakresie przebudowy układu drogowego przewiduje się przebudowę kanalizacji pierwotnej JPK
wraz ze znajdującymi się w niej kanalizacją wtórną i kablami światłowodowymi oraz przebudowę
ziemnych kabli światłowodowych. 2) Po wybudowaniu nowej obejściowej kanalizacji pierwotnej
pomiędzy studniami projektowanymi, należy w niej wybudować nową kanalizację wtórną.
3) W następnej kolejności należy wyciągnąć istniejący kabel światłowodowy (po rozłączeniu
w najbliższym złączu) z istniejących wtórników i zaciągnąć do nowych odcinków wtórników odcinki
kabli światłowodowych po czym w najbliższym złączu należy ponownie wykonać złącza przelotowe
z istniejącymi kablami optotelekomunikacyjnymi, a zapasy z obu po wycofaniu i ponownym
wprowadzeniu istniejącego kabla do wtórników.4) Po wybudowaniu nowej linii należy wykonać
komplet pomiarów końcowych, a odcinki starego wtórnika należy wyciągnąć ( na jakiej długości?).
W studniach kablowych rurę HDPE zawierającą kabel optotelekomunikacyjny należy oznakować
opaskami z napisem „UWAGA KABEL ŚWIATŁOWODOWY”, natomiast w celu identyfikacji kabla
nałożyć tabliczkę identyfikacyjną w kolorze żółtym z numerem kabla zgodnym z paszportyzacją
i informacją od właściciela. Sposób oznakowania trasy kabla i zabezpieczenie kabla powinno być
zgodne z wymogami normy ZN-96/TP SA-022 i ZN-96 TP SA-025. Długość przeprojektowywanych
sieci światłowodowych (nowoprojektowana trasa) – 116,0 mb, studnie kablowe SKR-2 - 2 szt.
Podsumowując stwierdzamy, iż zamieszczona na stronie Zamawiającego odpowiedź dotycząca pytań nr
307 i 308 jest lakoniczna i nie wnosi ona w dalszym ciągu nic co może pozwolić na przygotowanie
prawidłowej oferty a zamieszczony na stronie Zamawiającego Projekt Architektoniczno-Budowlany
odbiega rażąco od standardów opracowań projektowych w zakresie branży telekomunikacyjnej.
Prosimy więc ponownie o zamieszczenie projektu wykonawczego co pozwoli na opracowanie
prawidłowej wyceny dla Zamawiającego lub też udzielenie pełnej odpowiedzi na powyższe uwagi.
Odpowiedź: Zamawiający przekazuje dodatkowe wyjaśnienia do wcześniej przekazanych odpowiedzi:
W zakresie przebudowy kabli ziemnych Orange Polska:
Istniejące sieci telekomunikacyjne miedziane lub światłowodowe należy przełożyć bez cięcia zgodnie
z projektowaną trasą sieci telekomunikacyjnych i zabezpieczyć na całej długości dwudzielną rurą
osłonową HDPE. Długość przeprojektowywanych (tylko trasowo) sieci miedzianych – 752,0 mb, nie
przewiduje się budowy kanalizacji. Informacja dotycząca typu kabli miedzianych XzTKMXpw na
potrzeby przebudowy jest ogólna i należy ją stosować jeśli wystąpi konieczność zastosowania kabli (np.
2
Aneks nr 26 do SIWZ
w przypadku uszkodzenia kabla w trakcie prac lub rozbieżności przebiegów istniejących sieci pomiędzy
projektem a stanem faktycznym w terenie). W przypadku zabezpieczenia sieci nie ma potrzeby
podawać przekrojów kabli do zabezpieczenia.
W zakresie przebudowy kabli optotelekomunikacyjnych JPK
1) W zakresie przebudowy układu drogowego przewiduje się przebudowę kanalizacji pierwotnej JPK
wraz ze znajdującymi się w niej kanalizacją wtórną i kablami światłowodowymi oraz przebudowę
ziemnych kabli światłowodowych.
2) Po wybudowaniu nowej obejściowej kanalizacji pierwotnej 1-otworowej pomiędzy studniami
projektowanymi, należy w niej wybudować nową kanalizację wtórną 1-otworową.
3) W następnej kolejności należy wyciągnąć istniejący kabel światłowodowy (po rozłączeniu
w najbliższym złączu - poniżej 500 m od przebudowywanej sieci) z istniejących wtórników i zaciągnąć
do nowych odcinków wtórników odcinki kabli światłowodowych po czym w najbliższym złączu należy
ponownie wykonać złącza przelotowe z istniejącymi kablami optotelekomunikacyjnymi, a zapasy z obu
po wycofaniu i ponownym wprowadzeniu istniejącego kabla do wtórników.
4) Po wybudowaniu nowej linii należy wykonać komplet pomiarów końcowych, a odcinki starego
wtórnika należy wyciągnąć.
W studniach kablowych rurę HDPE zawierającą kabel optotelekomunikacyjny należy oznakować
opaskami z napisem „UWAGA KABEL ŚWIATŁOWODOWY”, natomiast w celu identyfikacji kabla
nałożyć tabliczkę identyfikacyjną w kolorze żółtym z numerem kabla zgodnym z paszportyzacją
i informacją od właściciela. Sposób oznakowania trasy kabla i zabezpieczenie kabla powinno być
zgodne z wymogami normy ZN-96/TP SA-022 i ZN-96 TP SA-025.
Długość przeprojektowywanych sieci światłowodowych (nowoprojektowana trasa) – 116,0 mb, studnie
kablowe SKR-2 - 2 szt. Wszystkie długości (projektowane i likwidowane) można dodatkowo określić
na podstawie części rysunkowej projektu.
Pytanie nr 320: W związku z dużą ilością robót ziemnych oraz koniecznością weryfikacji wszystkich
ilości w celu dokonania prawidłowej kalkulacji, zwracamy się o załączenie tabeli robót ziemnych dla
odcinków A,B,C,D.
Odpowiedź: W załączeniu: Przedmiary robót – tabele robót ziemnych dla odcinków A, B, C i D
(załączniki nr 1-4).
Termin składania ofert nie ulega przedłużeniu.
Jednocześnie Zamawiający
Wykonawców.
informuję,
iż udzielił
odpowiedzi
na wszystkie
zapytania
W załączeniu:
Załącznik nr 1: Przedmiar robót – tabela robót ziemnych – odcinek A,
Załącznik nr 2: Przedmiar robót – tabela robót ziemnych – odcinek B,
Załącznik nr 3: Przedmiar robót – tabela robót ziemnych – odcinek C,
Załącznik nr 4: Przedmiar robót – tabela robót ziemnych – odcinek D.
Z poważaniem,
Z-ca Dyrektora
ds. Utrzymania Dróg i Mostów
Tomasz Miler
…………………………….
(podpis Kierownika Zamawiającego
lub jego pełnomocnika)
