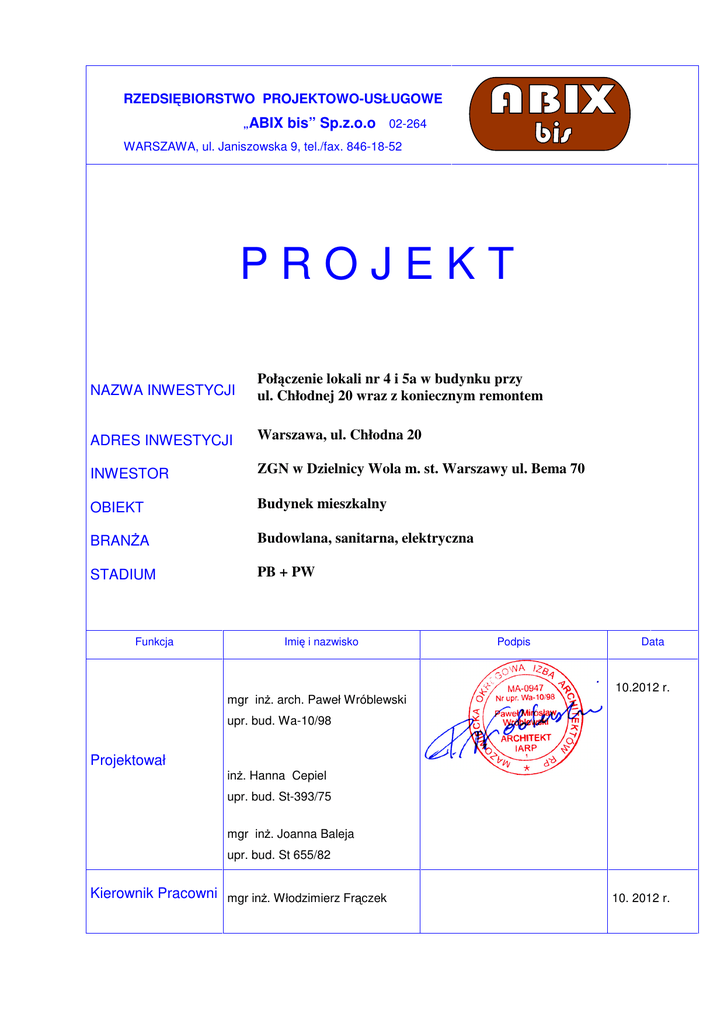

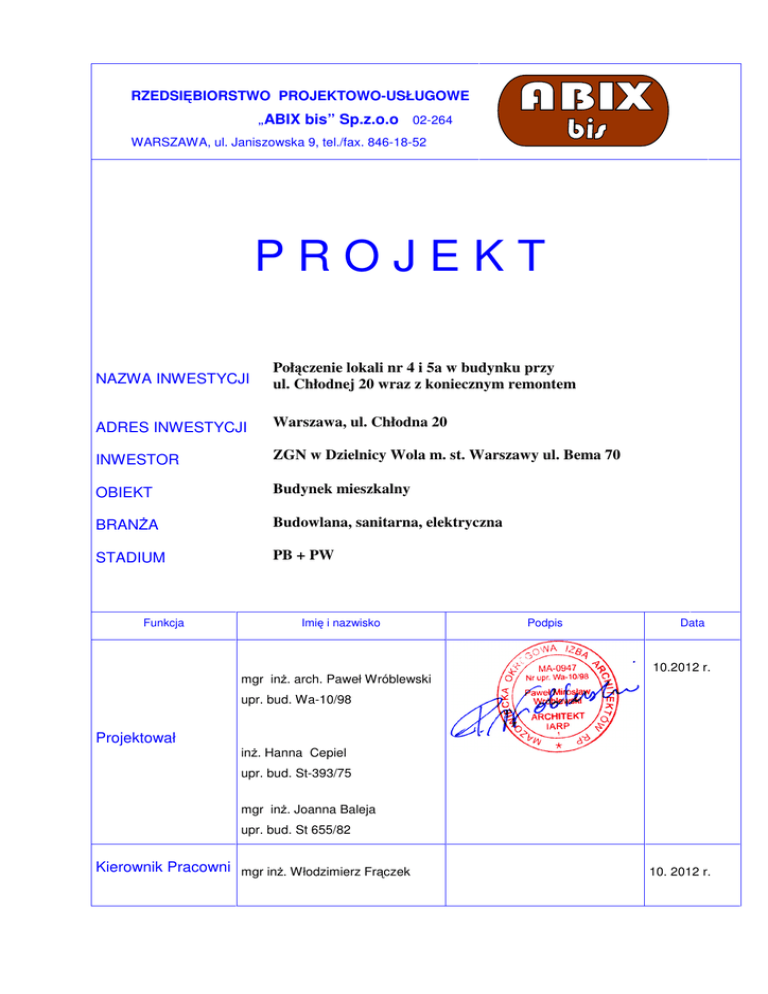

Projekt budowlany

RZEDSIĘBIORSTWO PROJEKTOWO-USŁUGOWE
„ABIX
bis” Sp.z.o.o 02-264
WARSZAWA, ul. Janiszowska 9, tel./fax. 846-18-52
PROJEKT
NAZWA INWESTYCJI
Połączenie lokali nr 4 i 5a w budynku przy
ul. Chłodnej 20 wraz z koniecznym remontem
ADRES INWESTYCJI
Warszawa, ul. Chłodna 20
INWESTOR
ZGN w Dzielnicy Wola m. st. Warszawy ul. Bema 70
OBIEKT
Budynek mieszkalny
BRANŻA
Budowlana, sanitarna, elektryczna
STADIUM
PB + PW
Funkcja
Imię i nazwisko
Podpis
Data
10.2012 r.
mgr inż. arch. Paweł Wróblewski
upr. bud. Wa-10/98
Projektował
inż. Hanna Cepiel
upr. bud. St-393/75
mgr inż. Joanna Baleja
upr. bud. St 655/82
Kierownik Pracowni mgr inż. Włodzimierz Frączek
10. 2012 r.
Warszawa ul. Chłodna 20.
Połączenie lokali 4 i 5a. Instalacje Sanitarne.
ZAWARTOŚĆ OPRACOWANIA
I.ZAŁĄCZNIKI
1.Zaświadczenie projektanta o przynależności do izby budownictwa
2.Kopia uprawnień projektanta
3.Oświadczenie projektanta
II.OPIS TECHNICZNY
`
1. PRZEDMIOT OPRACOWANIA
2. STAN ISTNIEJĄCY
3. PROJEKTOWANE INSTALACJE SANITARNE
4.OPIS INSTALACJI
4.1. Instalacja wodociągowa
4.2. Instalacja kanalizacyjna
4.3. Instalacja centralnego ogrzewania
4.4. Instalacja gazowa
4. UWAGI KOŃCOWE
III INFORMACJA BIOZ
IV.ZESTAWIENIE MATERIAŁÓW
CZĘŚĆ RYSUNKOWA
S01. Stan istniejący-przewidywane demontaże. Rzut lokali, poziom II kondygnacji
S02. Rzut lokalu. Projektowane instalacje sanitarne.
S03. Rozwinięcie instalacji gazowej. Rozwinięcie instalacji c,o,
S04. Rozwinięcie instalacji kanizacyjnej. Rozwinięcie instalacji wodociągowej.
2
3
4
5
5
5
6
6
6
7
7
7
8
8
10
12-15
1:50
1:50
1:50
1:50
4
Warszawa 29. 10 .2012
OŚWIADCZENIE
Zgodnie z art.29 ust. 4 ustawy Prawo Budowlane oświadczam, że „ Projekt
budowlano wykonawczy połączenie mieszkań 4 i 5a w budynku mieszkalnym przy
ul. Chłodnej 20 w Warszawie w zakresie instalacji sanitarnych. został wykonany
zgodnie z umową i zakresem uzgodnionym z Inwestorem oraz zgodnie ze sztuką
budowlaną, zasadami wiedzy technicznej i obowiązującymi normami i przepisami.
Projektant
Inż. Hanna Cepiel
4
5
II. Opis techniczny
1.PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt budowlano-wykonawczy instalacji sanitarnych
w ramach połączenia lokali nr 4 i 5a w budynku mieszkalnym wielorodzinnym przy
ul. Chłodnej 20 po wymianie stropu.
W projekcie opracowano instalację wod- kan, instalację centralnego ogrzewania oraz
instalację gazową..
2.STAN ISTNIEJĄCY
Lokal 4:
a) Instalacja c.o.
Zachowana instalacja c.o. w tym pion CO z grzejnikiem żeliwnym złożonym z 7
elementów .IV.
Pion kryty w ścianie. Gałązka zasilająca uzbrojona w zwykły zawór grzejnikowy.
b) Instalacja wod-kan
Brak instalacji wod – kan. w lokalu. Dotychczasowi lokatorzy korzystali z w.c. ogólnego
w klatce schodowej oraz ze zlewu i kranu w korytarzu.
c) Instalacja gazowa
Rurociąg gazowy wprowadzony z korytarza do lokalu zasila kuchenkę 2 palnikową,
gazomierz zainstalowany w szafce zawieszonej w korytarzu.
Lokal 5a:
a) Instalacja c.o.
Ogrzewanie pokoju grzejnikiem stalowym płytowym podwójnym zasilanym od dołu
VK-22-45/140. Zawór grzejnikowy wewnątrz grzejnika. Zasilanie grzejnika krytymi
gałązkami podłączonymi do pionu zlokalizowanym poza lokalem.
b) Instalacja wod-kan
W lokalu znajduje się łazienka wyposażona w miskę w.c. brodzik z baterią prysznicową
oraz zlewozmywak kuchenny. Odprowadzenie ścieków do lokalnego pionu
kanalizacyjnego. Woda doprowadzona z pionu wodociągowego zlokalizowanego we
wspólnym korytarzu. Przybory sanitarne przeznaczone do demontażu.
Lokalówka wody zimnej wymaga wymiany.
c) Instalacja gazowa
Rurociąg gazowy wprowadzony z korytarza gdzie zainstalowano pion i gazomierz .
5
6
3.PROJEKTOWANE INSTALACJE SANITARNE
Projektuje się instalację wod –kan lokalową zaopatrującą w wodę i odprowadzającą ścieki
z przyborów sanitarnych łazienkowych i zlewozmywaka kuchennego. Standard
wyposażenia przewiduje instalację wiszącej miski klozetowej z kryta płuczką
zbiornikową, umywalki zawieszonej na stelażu, wanny oraz zlewozmywaka 1
komorowego z doprowadzeniem zimnej i ciepłej wody.
Ciepła woda przygotowywana w ciśnieniowym pojemnościowym
podgrzewaczu
elektrycznym.
4.OPIS INSTALACJI
4.1.Instalacja wodociągowa
Projektuje się instalację wodociągową lokalową z rur polipropylenowych typu 3
PN20 łączonych przez zgrzewanie. Zasilenie instalacji lokalowych z pionu wody zimnej.
W tym celu zaprojektowano wstawienie trójnika stalowego ocynkowanego w
istniejący pionwodociągowy w korytarzu.
Na odgałęzieniu zaprojektowano wodomierz domowy JS 1,5 m3/h dn 15 oraz zawór
odcinający kulowy od strony pionu. projektuje się zaopatrzenie lokalu w ciepłą wodę z
miejscowego elektrycznego pojemnościowego podgrzewacza pojemności 80 dm3.
Przewidziano podgrzewacz f. Bawar typu Clasic.
Podejście zimnej wody do elektrycznego podgrzewacza pojemnościowego uzbroić
w kulowy zawór odcinający oraz zawór zwrotny zespolony z zaworem bezpieczeństwa
bezpieczeństwa (dostarczany w komplecie dostawczym podgrzewacza elektrycznego).
Termodezynfekcja instalacji wody ciepłej porzez okresowe (1 raz w tygodniu)
podgrzanie wody do temperatury wyższej niż 70oC i przepłukanie przewodów. Powyższe
jest technicznie możliwe po nastawieniu właściwej temperatury termostatem.
Poinstruowanie mieszkańców należy do obowiązków Inwestora.
Termodezynfekcję winna robić osoba odpowiednio przeszkolona.
Zabezpieczenie przed przegrzaniem wody w zasobniku poprzez system STB w który
test wyposażone urządzenie.
Instalację wodociągową zaizolować otulinami ze spienionego polietylenu systemu
Thermaflex. Grubość izolacji rurociągów wody ciepłej 20 mm, rurociągów wody zimnej
9 mm.
Instalację wodociagową wykonać jako krytą w bruzdach ściennych , specjalnej
obudowie z płyt G-K lub ponad sufitem podwieszonym.
6
7
4.2.Instalacja kanalizacyjna
Istniejący pion kanalizacyjny jest wykonan z rur że1iwnych kielichowych.
Projektuje się wstawienie odpowiednich trójników do istniejącego pionu i
wykonanie podejść odpływowych do miski w.c. ,umywalki i pralki oraz wanny.
Ponad sufitem podwieszonym przewiduje się wstawienie trójnika w celu włączenia
w pion rurociągu tłocznego z urządzenia pompowego rozdrabniaczem odprowadzającego
ścieki ze zlewozmywaka kuchennego. Zastosowano pompę z rozdrabniaczem firmy
Grundfos typu Sololift 2 C3.
Przewód tłoczny z z urządzenia pompowego prowadzony pod sufitem w obudowie
G-K lub ponad sufitem podwieszonym. W celu zapobieżenia rozerwaniu przewodu
tłocznego na złączach kielichowych należy go starannie mocować uchwytami metalowo
gumowymi mocowanymi do sufitu lub ściany przy pomocy kołków i śrub
dwugwintowych.
Przewody kanalizacyjne wykonać z rur PCV kielichowych łączonych na wcisk.
Na wyposażenie sanitarne mieszkania składa się wanna, umywalka z baterią stojąca,
wisząca miska klozetowa z krytą płuczka, pralka oraz zlewozmywak kuchenny 1
komorowy. Instalację wykonać jako krytą z rur PCV łączonych na wcisk.
4.3.Instalacja c.o.
Instalacja centralnego ogrzewania istniejąca w dobrym stanie technicznym i
w pomieszczeniach mieszkalnych nie wymaga modyfikacji.
Projektuje się instalację grzejnika łazienkowego A 500-1050 Astra. Wymaga to
wstawienia trójników do istniejących gałązek grzejnika stalowego płytowego i wykonania
rur przyłącznych do grzejnika łazienkowego A 500-1050 Astra . Gałązkę zasilającą
uzbroić w zawór termostatyczny z nastawą wstępną , gałązkę powrotną uzbroić w zawór
grzejnikowy powrotny. Przewody PEX 16x2,0 c.o. prowadzić jako kryte.
4.4.Instalacja gazowa.
Pion i gazomierze istniejącej instalacji zlokalizowane są w korytarzu w szafce
ściennej.
Instalacja gazowa do lokalu 5a przeznaczona do demontażu .
Istniejąca instalacja gazowa lokalu 4 nie jest przystosowana do nowej lokalizacji
kuchenki gazowej. Stan techniczny istniejącej instalacji jest dobry. Projektuje się
przedłużenie istniejacej lokalówki i przystosowanie do nowej lokalizacji kuchenki
gazowej. . Przewody wykonać z rur stalowych czarnych bez szwu łączonych przez
spawanie. Projektuje się instalację kuchenki gazowej 4 palnikowej z piekarnikiem
elektrycznym. Przed kuchenką zainstalować gazowy kurek kulowy gwintowany. Dla
7
8
wykonanych instalacji wykonać próbę ciśnieniową oraz po podłączeniu przyborów próbę
szczelności.
6.Uwagi końcowe
1. Całość instalacji wykonać zgodnie z obowiązującymi przepisami oraz:
– ”Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych„
cz. II „Instalacje sanitarne i przemysłowe”
– Dz. U. nr.75/02, poz .690.
– „Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw
sztucznych”
– wytycznymi producentów i dostawców materiałów i urządzeń.
2. Roboty powinny być wykonywane pod nadzorem osób posiadających odpowiednie
uprawnienia.
3. Wszystkie roboty należy prowadzić przestrzegając przepisów bhp i ppoż
4. Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty
i dopuszczenia.
5. Wykonawca robót powinien być przeszkolony przez dostawcę systemów
instalacyjnych.
6. Należy wykonywać częściowe próby szczelności przewodów przed ich ukryciem w
przegrodach..
7. Przed uruchomieniem instalacji wody zimnej i ciepłej wykonać próbę szczelności na
zimno ciśnieniem próbnym 0,90 MPa przy odłączonym zasobniku wody.
Opracowała
Hanna Cepiel
8
9
III. INFORMACJA
DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
I.
1. nazwa i adres obiektu budowlanego
Instalacje sanitarne w lokalu 4 odtwarzanych po wymianie stropu w budynku mieszk.
wielorodzinnym przy ul. Chłodnej 20 w Warszawie.
Instalacja wod.-kan.;
Instalacja c.o. ;
Instalacja gazowa ;
2. imię i nazwisko inwestora – adres
Zakład Gospodarowania Nieruchomościami Warszawa-Wola
Ul. .Bema 70 Warszawa
3. imię i nazwisko oraz uprawnienia projektanta
inż. Hanna Cepiel Nr upr St-393/75
II.
4. Zakres robót oraz kolejność realizacji
1)Zagospodarowanie placu budowy
• Roboty montażowe,,
• Prace wykończeniowe – porządkowe,
2)Roboty remontowe instalacji:
a)Projektuje się adaptację instalacji wod.-kan. poprzez:
• Demontaż istniejącej instalacji,
• Montaż nowych instalacji i lokalowych,
• Wykonanie próby szczelności,
• Montaż przyborów sanitarnych,
• Montaż armatury czerpalnej,
b)Projektuje się wykonanie instalacji c.o. poprzez:
• Montaż grzejnika i podłączenie grzejnika łazienkowego,
• Sprawdzenie szczelności wykonanych fragmentów instalacji c.o. ,
• Regulacja instalacji c.o. ,
c) Projektuje się adaptację instalacj gazowej poprzez:
• Roboty demontażowe
• Wykonanie nowych podejścia do kuchenki gazowej,
• Sprawdzenie szczelności instalacji gazowej,
• Montaż kuchenki gazowej.
5. Wykaz istniejących obiektów budowlanych:
• Budynek mieszkalny
9
10
6. Wskazanie elementów zagospodarowania działki, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi
• Nie występują
7. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych
• Nie występują
8. Wskazania sposobu prowadzenia instruktażu pracowników:
• Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na budowie sprawuje
kierownik budowy,
• Należy przeprowadzić szkolenie ogólne i stanowiskowe pracowników w zakresie
BHP i Ppoż.
• Pracodawca ponosi odpowiedzialność za stan bezpieczeństwa pracy i ochrony
zdrowia w czasie wykonywania robót
• Należy przestrzegać zasad i wymagań zawartych w Rozporządzeniu Ministra
Infrastruktury zdnia 06.02.2003 r. w sprawie BHP podczas wykonywania robót
budowlanych (Dz. U. Nr 47 poz. 401)
9.
Wskazanie
środków
technicznych
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych:
• Prace montażowe należy wykonać zgodnie z projektem budowlanym, warunkami
pozwolenia na budowę oraz przepisami i normami,
• Roboty wykonać pod nadzorem osoby posiadającej odpowiednie uprawnienia
budowlane w odpowiedniej specjalności,
• Prace mogą wykonywać tylko pracownicy odpowiednio przeszkoleni w zakresie
BHP i Ppoż. oraz o odpowiednich kwalifikacjach zawodowych,
• Wyposażyć pracowników w odzież i obuwie robocze, bezpieczny i sprawny sprzęt
oraz narzędzia,
• Wyposażyć pracowników środki łączności np. telefon komórkowy,
Realizacja projektowanego zamierzenia budowlanego nie pociąga za sobą
wykonywania robót budowlanych wymienionych w art. 21a ust. 2 Ustawy Prawo
Budowlane.
Dlatego też, zgodnie z art. 21a ust. 1a pkt. 1 i 2 oraz art. 42 ust. 2 pkt. 2 i ust. 3a,
Kierownik budowy nie jest zobowiązany do sporządzenia PLANU
BEZPIECZEŃSTWA I OCHRONY ZDROWIA oraz umieszczania na budowie
ogłoszenia zawierającego dane dotyczące BIOZ.
…………………………………
podpis projektanta
10
11
IV. ZESTAWIENIE MATERIAŁÓW
Instalacja wod-kan
1 Rury polipropylenowe BOR PN20 φ 20
`
2. Wodomierz do wody zimnej DN 15
3. Zawór kulowy gwintowany φ 15
4.. Uchwyty metalowo-gumowe do rur polipropylenowych φ 20
5 Zawory przyłączne kątowe chromowane do armatury φ 1/2”x3/8”
6. Baterie zlewozmywakowe stojące
7. Baterie umywalkowe stojące
8.Bateria wannowa ścienna z prysznicem na wieszaku
9. Wanna akrylowa długości 150 cm z gotową obudową akrylową
10.Miska w.c. wisząca na stelażu z krytą spłuczką zbiornikową
11. Umywalka wisząca na stelażu z syfonem gruszkowym
12. Zlewozmywak jednokomorowy ze stali nierdzewnej na szafkę
13. Rury PCV φ 110
14. Rury PCV φ 50
15. Rury PCV φ 40
16. Rury PCV φ 32
17. Pompa z rozdrabniaczem firmy Grundfos typu Sololift 2 C3.
18. Uchwyty mimośrodowe do rur PCV 50
19. Uchwyty mimośrodowe do rur PCV 40
20. Uchwyty mimośrodowe do rur PCV 32
21. Otulina PE Thermaflex śr. 22/9 mm
22. Otulina PE Thermaflex śr. 22/20 mm
40,0
1szt
1szt
30szt
4szt
1szt
1szt
1kpl
1kpl
1kpl
1kpl
1kpl
1,5m
2,5 m
1.0 m
11.0 m
1 szt
4 szt
2 szt
10 szt
25,0 m
15,0 m
Instalacja centralnego ogrzewania
1. Rury BOR Plus PN 20 STABI z polipropylenu typ 3 stabilizowane
perforowaną wkładką aluminiową, Tmax = 80 °C Pmax 0.6 MPa 20×3.4
23,4m
2.Grzejnik stalowy drabinkowy A-500/1050 Astro, wysokość H = 1050 mm, długość
L = 500 mm
1szt
3. Zawór termostatyczny kątowy z nastawą wstępną, typ RTD-N, wykonanie
standardowe (z niplami standardowymi). Dn 15
1szt
4. Zawór odcinający kątowy, z możliwością spustu wody, typ RLV, montowany na
gałązkach powrotnych grzejników, umożliwia odłączenie grzejnika przy pracy
pozostałej części instalacji Dn 15
1szt
Instalacja gazowa
Rura stalowa przewodowa bez szwu czarna φ15 wg PN-80/H-79219
9,0 m
Kurki kulowe gazowe gwint. φ15
1 szt
Kuchenka gazowa 4 palnikowa z piekarnikiem zabezpieczenie przed samowypływem
gazu
1 szt
11
