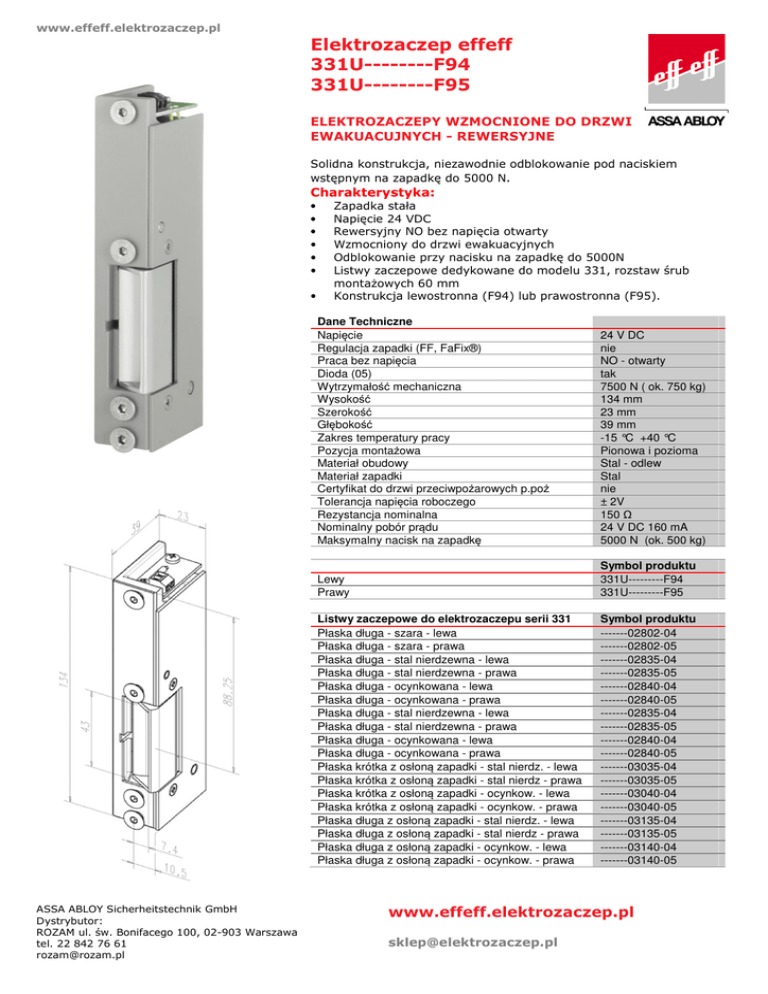

Elektrozaczep effeff 331U

www.effeff.elektrozaczep.pl
Elektrozaczep effeff
331U--------F94
331U--------F95
ELEKTROZACZEPY WZMOCNIONE DO DRZWI
EWAKUACUJNYCH - REWERSYJNE
Solidna konstrukcja, niezawodnie odblokowanie pod naciskiem
wstępnym na zapadkę do 5000 N.
Charakterystyka:
•
•
•
•
•
•
•
ASSA ABLOY Sicherheitstechnik GmbH
Dystrybutor:
ROZAM ul. św. Bonifacego 100, 02-903 Warszawa
tel. 22 842 76 61
[email protected]
Zapadka stała
Napięcie 24 VDC
Rewersyjny NO bez napięcia otwarty
Wzmocniony do drzwi ewakuacyjnych
Odblokowanie przy nacisku na zapadkę do 5000N
Listwy zaczepowe dedykowane do modelu 331, rozstaw śrub
montażowych 60 mm
Konstrukcja lewostronna (F94) lub prawostronna (F95).
Dane Techniczne
Napięcie
Regulacja zapadki (FF, FaFix®)
Praca bez napięcia
Dioda (05)
Wytrzymałość mechaniczna
Wysokość
Szerokość
Głębokość
Zakres temperatury pracy
Pozycja montażowa
Materiał obudowy
Materiał zapadki
Certyfikat do drzwi przeciwpożarowych p.poż
Tolerancja napięcia roboczego
Rezystancja nominalna
Nominalny pobór prądu
Maksymalny nacisk na zapadkę
24 V DC
nie
NO - otwarty
tak
7500 N ( ok. 750 kg)
134 mm
23 mm
39 mm
-15 °C +40 °C
Pionowa i pozioma
Stal - odlew
Stal
nie
± 2V
150 Ω
24 V DC 160 mA
5000 N (ok. 500 kg)
Lewy
Prawy
Symbol produktu
331U---------F94
331U---------F95
Listwy zaczepowe do elektrozaczepu serii 331
Płaska długa - szara - lewa
Płaska długa - szara - prawa
Płaska długa - stal nierdzewna - lewa
Płaska długa - stal nierdzewna - prawa
Płaska długa - ocynkowana - lewa
Płaska długa - ocynkowana - prawa
Płaska długa - stal nierdzewna - lewa
Płaska długa - stal nierdzewna - prawa
Płaska długa - ocynkowana - lewa
Płaska długa - ocynkowana - prawa
Płaska krótka z osłoną zapadki - stal nierdz. - lewa
Płaska krótka z osłoną zapadki - stal nierdz - prawa
Płaska krótka z osłoną zapadki - ocynkow. - lewa
Płaska krótka z osłoną zapadki - ocynkow. - prawa
Płaska długa z osłoną zapadki - stal nierdz. - lewa
Płaska długa z osłoną zapadki - stal nierdz - prawa
Płaska długa z osłoną zapadki - ocynkow. - lewa
Płaska długa z osłoną zapadki - ocynkow. - prawa
Symbol produktu
-------02802-04
-------02802-05
-------02835-04
-------02835-05
-------02840-04
-------02840-05
-------02835-04
-------02835-05
-------02840-04
-------02840-05
-------03035-04
-------03035-05
-------03040-04
-------03040-05
-------03135-04
-------03135-05
-------03140-04
-------03140-05
