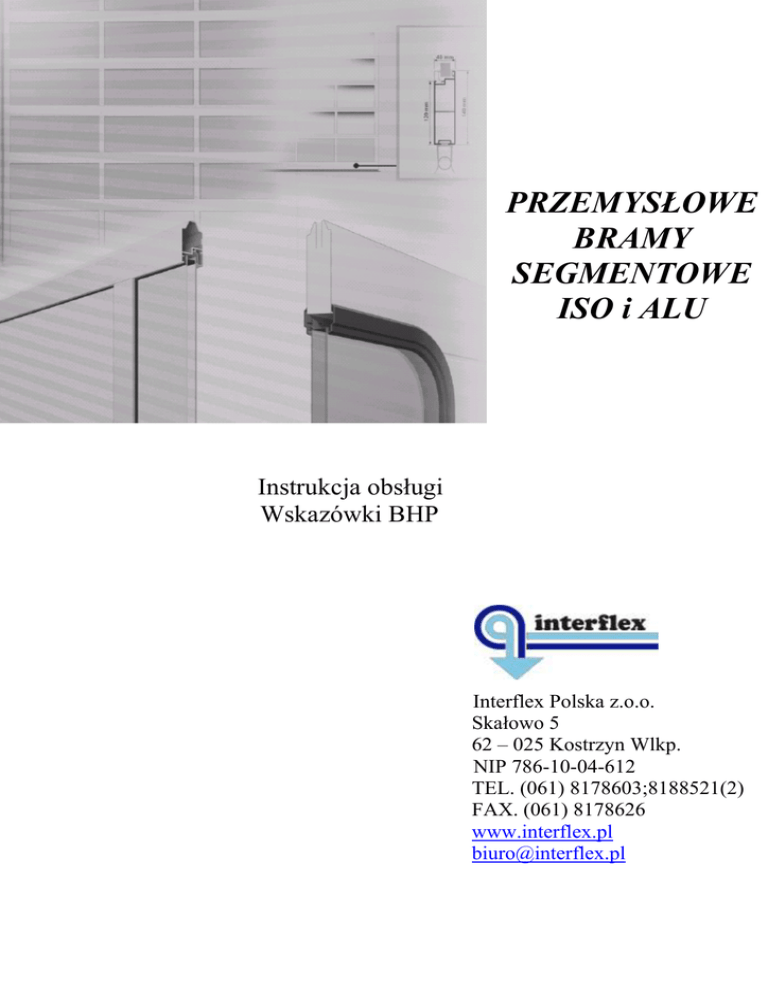

PRZEMYSŁOWE BRAMY SEGMENTOWE ISO i ALU

PRZEMYSŁOWE
BRAMY
SEGMENTOWE
ISO i ALU
Instrukcja obsługi
Wskazówki BHP
Interflex Polska z.o.o.
Skałowo 5
62 – 025 Kostrzyn Wlkp.
NIP 786-10-04-612
TEL. (061) 8178603;8188521(2)
FAX. (061) 8178626
www.interflex.pl
[email protected]
Spis treści
Spis treści
Strona
Ogólne wskazówki .................................................................................................. 3
Ostrzeżenia i wskazania bezpieczeństwa ........................................................... 4
Kontrola/Konserwacja ....................................................................................... 4
Pęknięcie sprężyn lub zerwanie linki ................................................................ 4
Obsługa .............................................................................................................. 4
Rodzaje obsługi ................................................................................................. 4
Wskazówki do obsługi bramy z linką pociągową ................................................ 5
Wskazówki do obsługi bramy z przekładnią łańcuchową ........................................ 6
Wskazówki do obsługi bramy z napędem elektrycznym Totmann .................. 7,8
Wskazówki do obsługi bramy z napędem impulsowym ...................................... 9,10
2
Ogólne wskazówki
Ostrzeżenia i wskazówki bezpieczeństwa
Uwaga! Zagrożenie
przytrzaśnięcia palców !
Uwaga! Uwaga zagrożenie
przyczaśnięcia!
Nie otwierać bramy za pomocą innych
urządzeń
3
Uwaga! Zagrożenie przytrzaśnięcia
palców
Uwaga! Zagrożenia
przytrzaśnięcia
palców!(Wysokość blatu
poniżej 2,5 m)
Uwaga próg!
Przed otwieraniem bramy upewnić
się czy drzwi przejściowe są
zamknięte
Nie pozostawiać w obszarze bramy
żadnych przedmiotów
Nie używać bramy do
podnoszenia przedmiotów i ludzi
Ogólne wskazówki
Kontrola/ konserwacja
1. Regularnie kontrolować sprawność funkcji bramy- zwrócić uwagę na swobodny ruch linki
Sprawdzić poszczególne części pod względem uszkodzeń lub zużycia. W szczególności :
- Połączenia w obrębie blatu bramy
- Zawiasy , rolki w obrębie szyn prowadzących
- bębny nawojowe , linki w obrębie sprężyn
2. Blat bramy czyścić regularnie przy użyciu wody i delikatnych środków czystości.
3. W przypadku problemów lub pytań skontaktuj się ze specjalistami.
Wskazówki w przypadku zerwania linek lub pęknięcia sprężyn !
-
-
Unieruchomić bramę
Uniemożliwić dostęp do bramy
Ostrzec użytkowników
Zawiadomić specjalistyczną ekipę serwisową
Obsługa
Ustalić osoby uprawnione do obsługi bramy.
Rodzaje obsługi
Linka
4
Łańcuch
Napęd
Łańcuch otwierania
Elektryczny awaryjnego
Linka pociągowa
Wskazówki do obsługi bramy za pomocą linki pociągowej
W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek.
Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą linki.
Otwieranie
Bramę odryglować
Za pomocą uchwytu unieść
blat bramy do momentu
całkowitego otwarcia.
Zamykanie
Za pomocą linki ściągnąć
Blat bramy (1) a następnie
uchwytem (2) pociągnąć
blat bramy do dołu
5
Zamknąć bramę poprzez
dociśnięcie uchwytem
blatu bramy do posadzki
Bramę zaryglować
Przekładnia łańcuchowa
Otwieranie i zamykanie
Bramę zaryglować.
( przekładnia umieszczona po lewej stronie)
6
Uwolnić łańcuch z uchwytu
ściennego (1). Poprzez spokojne,
równomierne podciąganie łańcucha
(2) otworzyć bramę. Zabezpieczyć
łańcuch.
Uwolnić łańcuch z uchwytu
ściennego. Poprzez spokojne
równomierne rozmieszczenie
łańcucha (1) zamknąć bramę.
Zabezpieczyć łańcuch (2).
Bramę zaryglować.
Uwolnić łańcuch z uchwytu
ściennego (1). Poprzez spokojne,
równomierne podciąganie łańcucha
(2) otworzyć bramę. Zabezpieczyć
łańcuch.
Uwolnić łańcuch z uchwytu
ściennego. Poprzez spokojne
równomierne rozmieszczenie
łańcucha (1) zamknąć bramę.
Zabezpieczyć łańcuch (2).
Bramę zaryglować.
Napęd elektryczny – sterowanie -Totmann
Wskazówki do obsługi bramy za pomocą napędu elektrycznego ze
sterowaniem - Totmann
W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek.
Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą napędu
elektrycznego ze sterownikiem – Totmann.
Otwieranie
Uwaga! Przed otwarciem bramy
upewnić się, że w pobliżu bramy
nie znajdują się osoby lub przedmioty.
Naciskanie przycisku (↑) powoduje
otwieranie się bramy.
Zamykanie
Uwaga! Przed zamknięciem bramy
upewnić się, że w pobliżu bramy
nie znajdują się osoby lub przedmioty
Zamykanie
Naciśnięcie przycisku ( )
powoduje zatrzymanie się
bramy żądanej wysokości.
7
Naciskanie przycisku (↓)
powoduje zamykanie się bramy.
Napęd elektryczny- sterowanie- Totmann
Otwieranie i zamykanie w razie awarii.
Odłączyć napęd ( odłączyć zasilanie) i zabezpieczyć przed dostępem osób niepowołanych.
Poprzez pociągnięcie czerwonej końcówki linki (1) zostanie załączona przekładnia łańcuchowa.
Poprzez pociąganie łańcucha można bramę otwierać (2) i (3).
Po zakończeniu obsługi za pomocą otwierania awaryjnego należy otwieranie rozłączyć pociągając za zieloną
końcówkę linki (4)
Po rozłączeniu otwierania awaryjnego ponownie możliwa jest obsługa za pomocą napędu.
8
Napęd elektryczny-sterowanie impulsowe
Wskazówki do obsługi bramy za pomocą napędu elektrycznego ze
sterowaniem impulsowym.
W celu uniknięcia wypadku lub strat materialnych bezwzględnie przestrzegać poniższych wskazówek.
Wskazówki dotyczą bram segmentowych z różnymi typami prowadzeń przy obsłudze za pomocą napędu
elektrycznego ze sterownikiem impulsowym.
Otwieranie
Uwaga! Przed otwarciem bramy
upewnić się, że w pobliżu bramy
nie znajdują się osoby lub przedmioty.
Naciskanie przycisku (↑) powoduje
otwieranie się bramy.
Zamykanie
Uwaga! Przed zamknięciem bramy
upewnić się, że w pobliżu bramy
nie znajdują się osoby lub przedmioty
Naciskanie przycisku (↓)
powoduje zamykanie się bramy.
Uwaga! Niebezpieczeństwo
przytrzaśnięcia!
Ze względów technicznych
listwa bezpieczeństwa w momencie
zamykania bramy na wysokości
ok. 20-40 mm jest nieaktywn
Zamykanie
Naciśnięcie przycisku ( )
powoduje zatrzymanie się
bramy żądanej wysokości.
9
Napęd elektryczny- sterowanie impulsowe
Otwieranie i zamykanie w razie awarii.
Odłączyć napęd ( odłączyć zasilanie) i zabezpieczyć przed dostępem osób niepowołanych.
Poprzez pociągnięcie czerwonej końcówki linki (1) zostanie załączona przekładnia łańcuchowa.
Poprzez pociąganie łańcucha można bramę otwierać (2) i (3).
Po zakończeniu obsługi za pomocą otwierania awaryjnego należy otwieranie rozłączyć pociągając za zieloną
końcówkę linki (4)
Po rozłączeniu otwierania awaryjnego ponownie możliwa jest obsługa za pomocą napędu.
