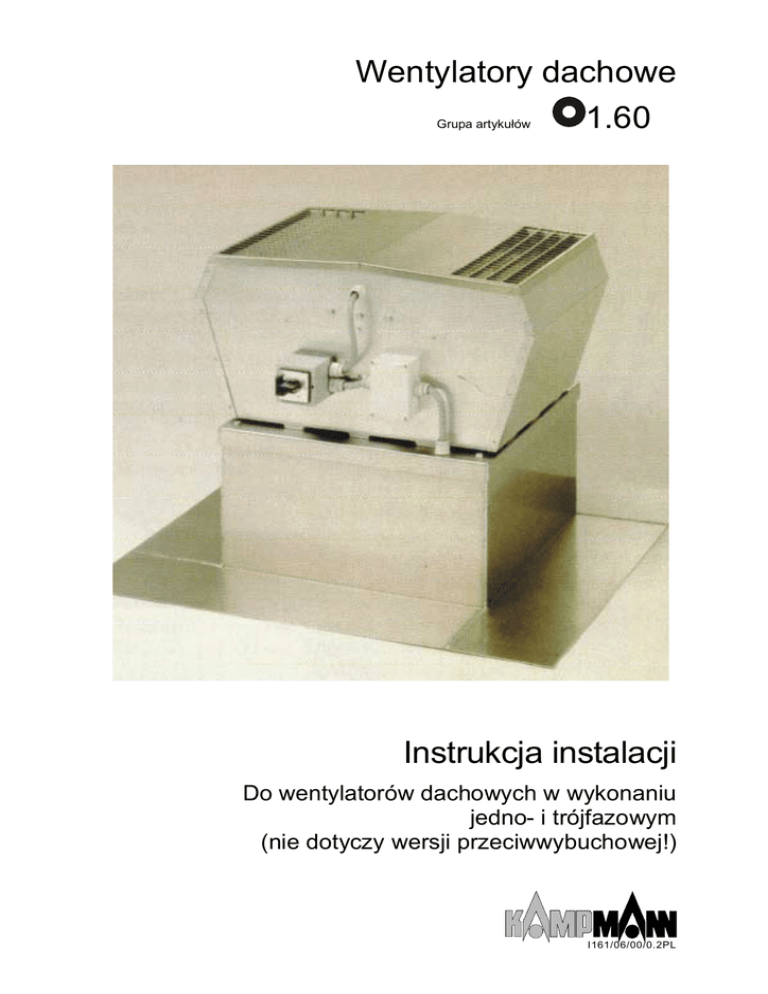

Wentylatory dachowe 1.60 Instrukcja instalacji

Wentylatory dachowe
Grupa artykułów
1.60
Instrukcja instalacji
Do wentylatorów dachowych w wykonaniu
jedno- i trójfazowym
(nie dotyczy wersji przeciwwybuchowej!)
I161/06/00/0.2PL
1.60 Wentylatory dachowe
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
1. Zastosowanie zgodne z przeznaczeniem
2. Działanie
Wentylatory dachowe firmy Kampmann służą do
zdecentralizowanej,
kontrolowanej
wentylacji
pomieszczeń takich jak hale przemysłowe, domy
handlowe, warsztaty, kuchnie, pomieszczenia
konferencyjne, hale magazynowe itd. Urządzenia
produkowane są zgodnie z aktualnym stanem
techniki i uznanymi zasadami bezpieczeństwa
technicznego. Jednakże podczas użytkowania może
wystąpić zagrożenie dla osób względnie dojść do
uszkodzenia
urządzenia
lub
innych
strat
materialnych, o ile nie zostaną one prawidłowo
zainstalowane i uruchomione oraz nie zostaną
zastosowane zgodnie z przez-naczeniem.
Wentylatory dachowe firmy Kampmann odprowadzają
zużyte powietrze, które gromadzi się pod sufitem,
pionowo do góry, bezpośrednio do atmosfery (patrz
rysunek poniżej z lewej strony). Odpowiednia
przysłona, samoczynna lub napędzana siłownikiem,
uniemożliwia niekontrolowaną wymianę powietrza z
udziałem powietrza zewnętrznego.
Urządzenia są przeznaczone wyłącznie do
wentylacji pomieszczeń poprzez dach. Inne lub
wykraczające poza przewidziane używanie tych
urządzeń
uznaje
się
za
niezgodne
z
przeznaczeniem. Za wynikłe z tego powodu szkody
odpowiedzialność ponosi wyłącznie użytkownik
urządzenia. Do zakresu prawidłowego użytkowania
należy także przestrzeganie wskazówek odnośnie
bezpieczeństwa,
eksploatacji
i
utrzymania
właściwego stanu technicznego/konserwacji.
Wentylatory dachowe firmy Kampmann, ze
względu na rodzaj konstrukcji, nie mogą być
stosowane jako wentylatory gazów palnych.
W przypadku zastosowania wentylatorów
wyciągowych muszą zostać przedsięwzięte
środki pozwalające uniknąć zasysania gazów z
otwartych przewodów odprowadzających lub
innych otwartych palenisk!
3. Wskazówki bezpieczeństwa
Instalację i montaż oraz prace konserwacyjne
urządzeń elektrycznych mogą wykonywać tylko
specjaliści elektrycy w rozumieniu VDE (Związku
Elektrotechników Niemieckich). Przyłącze należy
wykonać zgodnie z obowiązującymi przepisami VDE i
wytycznymi EVU (Zakładu Energetycznego). W razie
nieprzestrzegania stosownych przepisów i instrukcji
obsługi mogą wystapić zakłócenia w działaniu,
prowadzące do uszkodzenia urządzenia i wystąpienia
zagrożenia dla osób.
W przypadku błędnego podłączenia w wyniku
zamiany przewodów istnieje zagrożenie
życia!
Przed przystąpieniem do jakichkolwiek prac
związanych z wykonaniem przyłącza lub konserwacją
należy odłączyć spod napięcia wszystkie części
instalacji i zabezpieczyć je przed ponownym
załączeniem.
4. Montaż (przykłady: strona 7)
Montaż wentylatora dachowego wykonuje się na
podstawie dachowej za pomocą czterech załączonych
śrub.
Wysokość stropu w miejscu montażu musi
wynosić co najmniej 2,3 m (mierząc od
górnej krawędzi gotowej posadzki)!
Wentylator dachowy może być montowany tylko w
pozycji poziomej. Dopuszczalne jest pochylenie
płaszczyzny zamocowania maksymalnie 5° (patrz
rysunek poniżej). W przypadku większych wartości
pochylenia dachu konieczne jest zastosowanie
podstawy dachowej do dachów skośnych. Podczas
montażu samoczynnej przysłony należy ustawić oś
obrotu w kierunku pochylenia.
5°
5°
Dopuszczalne
pochylenie
płaszczyzny zamocowania
Zulässige Neigung
der Befestigungsebene
Cyrkulacja powietrza
przez wentylator dachowy
Luftführung
Dachventilator
2
Systemy
grzewcze • chłodzące • wentylacyjne
1.60
Wentylatory dachowe
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
5. Przyłącze elektryczne
5.4 Właściwe urządzenia sterujące
5.1 Silnik jednofazowy
Silnik jednofazowy o zewnętrznym wirniku z
kondensatorową
fazą
pomocniczą
może
funkcjonować jako 7-biegowy przy zastosowaniu
7-stopniowego przełącznika prądu przemiennego
redukującego napięcie.
5.2 Silnik trójfazowy
Silnik trójfazowy o zewnętrznym wirniku może
funkcjonować
jako
dwubiegowy
przy
zastosowaniu
2-stopniowego
przełącznika
trójfazowego (układ Y/∆). Wykorzystując 5stopniowy
układ
sterowania
do
prądu
trójfazowego można uzyskać 5-biegowy tryb
pracy silnika w przypadku każdego z obu
połączeń (Y lub ∆) w wyniku redukcji napięcia.
Wentylatory
napędzane
wirującym w prawo!
są
polem
5.3 Pełna ochrona silnika
Pełna ochrona silnika zapewniona jest dzięki
wyłącznikom termicznym, zainstalowanym w
uzwojeniu silnika. Powodują one wyłączenie
silnika,
w
każdym
przypadku
jego
niedopuszczalnego
przegrzania,
poprzez
zablokowanie przełącznika wielostopniowego. W
ten sposób silnik jest zabezpieczony przed
przeciążeniem, przepięciem i spadkiem napięcia,
niedopuszczalnie wysoką temperaturą otoczenia
oraz
zablokowaniem
wirnika.
Wyłączniki
termiczne rejestrują podwyższoną temperaturę,
natomiast analizę i wyłączenie silnika wykonuje
przełącznik wielostopniowy.
W programie dostaw są do dyspozycji różne
przełączniki, do przełączania i regulacji prędkości
obrotowej silników. Tabela ze strony 4 zawiera
przegląd możliwych do zastosowania urządzeń
przełączająco-regulacyjnych, ich moc obciążenia
i wynikającą z tego maks. liczbę wentylatorów
dachowych, które mogą zostać podłączone do
jednego urządzenia sterującego.
W przypadku zastosowania niewłaściwych
urządzeń sterujących i niewystarczających
urządzeń
zabezpieczających
mogą
powstać uszkodzenia.
Producent nie będzie uznawał
przypadkach żadnych roszczeń
gwarancji.
w
z
takich
tytułu
Przyłącze elektryczne jest dozwolone tylko w
instalacjach, które mają urządzenie odłączające
od sieci wszystkie bieguny z co najmniej 3 mm
rozwarciem styków!
! Równoległe podłączenie wielu wentylatorów
dachowych, także o różnej wielkości, do jednego
przełącznika wielostopniowego jest możliwe, gdy
moc obciążenia przełącznika wielostopniowego
nie zostanie przekroczona.
! Wyłączniki termiczne wszystkich wentylatorów
dachowych muszą być połączone szeregowo.
! W przypadku podłączenia wielu wentylatorów
dachowych
do
jednego
przełącznika
wielostopniowego
zaleca
się
stosowanie
pośrednich skrzynek z zaciskami.
Stąd też stosować należy tylko przełączniki
wielostopniowe z odpowiednim sposobem
przełączania wzgl. urządzenia przełączające
jednakowego
typu.
Inne
urządzenia
zabezpieczające (np. termiczny wyłącznik
nadmiarowo-prądowy) nie dają w przypadku
silników wielobiegowych wystarczającej ochrony.
Systemy
grzewcze • chłodzące • wentylacyjne
3
1.60
Wentylatory dachowe
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
Maks. liczba wentylatorów dachowych możliwych do podłączenia do jednego
przełącznika wielostopniowego
Prąd przemienny 230 V, 50 Hz
Wentylator
dachowy
4-biegunowy
Przełącznik
1-stopniowy
10 A
Sterownik
7-stopn.
4A
Sterownik
7-stopniowy
7,5 A
Typ
30069
28401*
35401*
40401*
45401*
15
6
4
2
30771
30773
6
2
1
-
30772
30774
11
5
3
1
Wentylator
Przełącznik
dachowy
1-stopniowy
6-biegunowy
10 A
Typ
30069
28601*
35601*
40601*
45601*
30
22
11
4
Sterownik
7-stopniowy
4A
30771
30773
16
9
4
1
Sterownik
7-stopniowy
7,5 A
30772
30774
30
17
8
3
Prąd trójfazowy 400 V, 50 Hz
Wentylator
dachowy
4-biegunowy
Typ
28443*
35443*
40443*
45443*
50443*
56443*
Przełącznik
2-stopniowy
10 A
30051
30
20
9
6
3
2
Sterownik
5-stopniowy
2A
30751
13
4
2
1
-
Sterownik
5-stopniowy
4A
30752
26
8
4
2
1
-
Sterownik
5-stopniowy
8A
30754
30
16
7
4
3
1
6. Schemat połączeń
Przełącznik
2-stopniowy
10 A
30051
30
30
23
13
9
6
Sterownik
5-stopniowy
2A
30751
20
8
4
2
2
1
Sterownik
5-stopniowy
4A
30752
30
17
9
5
4
2
na prąd
Połączenie U1 - Z1
Połączenie U2 - Z2
M
1/N/PE
230V/50Hz
TK TK TK
zamienić na:
zamienić na:
1/N/PE
230V/50Hz
U1 Z2 Z1 U2
U1 V1 W1 U2 V2 W2 U3 V3 W3
N
TK
L1
Z1
brązo-
niebie-
czarny
wy
ski
4
Z2
poma-
zielono-
rańczowy
-żółty
TK TK TK
TK
Oznaczenie kolorystyczne przewodów silnika:
U2
U1 - Z2
U2 - Z1
M
CB
U1 V1 W1 U2 V2 W2 U3 V3 W3
U1
30754
30
30
19
10
8
4
Poprzez zamianę połączeń Z1 i U2 w silniku
można zmienić kierunek obrotów silnika.
U1 Z1 Z2 U2
L1
Sterownik
5-stopniowy
8A
6.2 Zmiana kierunku obrotów
6.1 Schemat połączeń w wersji
przemienny
CB
Wentylator
dachowy
6-biegunowy
Typ
28663*
35663*
40663*
45663*
50663*
56663*
TK
TK
biały
biały
N
TK
TK
Systemy
grzewcze • chłodzące • wentylacyjne
PDF wurde mit FinePrint pdfFactory Pro-Prüfversion erstellt. http://www.context-gmbh.de
Wentylatory dachowe 1.60
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
6.3 Schemat połączeń w wersji na prąd
trójfazowy
7. Uruchomienie
7.1 Czynności kontrolne przed uruchomieniem
U1 V1 W1 U2 V2 W2 U3 V3 W3
TK TK TK
L1 L2 L3
TK
Przed uruchomieniem wentylatorów dachowych
należy
wykonać
następujące
czynności
sprawdzające (prosimy przestrzegać wskazówek
dotyczących
uruchomienia
innych
części
instalacji):
TK
!Czy przewód ochronny jest prawidłowo
podłączony do wszystkich urządzeń?
!Czy wyłączniki termiczne są prawidłowo
podłączone ? (czy szeregowo w przypadku wielu
wentylatorów dachowych?)
!Czy wszystkie przewody podłączone są zgodnie
ze schematami połączeń ?
Einstufiger
Betrieb Stufe
1: Y-Schaltung
Praca
jednostopniowa
stopień
1: połączenie w Y
U1 V1 W1 U2 V2 W2 U3 V3 W3
TK TK TK
L1 L2 L3
TK
7.2 Uruchomienie
TK
Einstufiger
Betrieb Stufe
2: ∆1:
-Schaltung
Praca
jednostopniowa
stopień
połączenie w ∆
U1 V1 W1 U2 V2 W2 U3 V3 W3
Po prawidłowym wykonaniu wymienionych
czynności sprawdzających można uruchomić
wentylator dachowy podając napięcie na
przełącznik wielostopniowy i włączając go.
TK TK TK
7.3 Czynności kontrolne po uruchomieniu
Praca 2-stopniowa
2-Stufen-Betrieb
TK
Po uruchomieniu
należy
wykonać
sprawdzające:
TK
wentylatorów
następujące
dachowych
czynności
Czy wszystkie wentylatory dachowe pracują na
wszystkich stopniach we właściwym kierunku?
Zmiana kierunku obrotów następuje poprzez
zamianę dwóch z trzech faz, np. L1 i L2.
! Równoległe połączenie wielu wentylatorów
dachowych, także różnej wielkości, do jednego
przełącznika wielostopniowego jest możliwe, gdy
moc obciążenia przełącznika wielostopniowego
nie będzie przekroczona.
! Wyłączniki termiczne wszystkich wentylatorów
dachowych muszą być połączone szeregowo.
! W przypadku połączenia wielu wentylatorów
dachowych
do
jednego
przełącznika
wielostopniowego zaleca się zastosowanie
pośredniej skrzynki zacisków.
Kierunek obrotów podany jest w postaci strzałki.
Powietrze musi być zasysane przez wentylator.
- Tylko w przypadku wersji na prąd trójfazowy
400V:
Jeżeli kierunki obrotów wszystkich wentylatorów
w grupie na wszystkich stopniach są
nieprawidłowe, to należy zamienić 2 fazy w
przełączniku wielostopniowym. W przypadku
błędnego kierunku obrotów pojedyńczych
wentylatorów należy sprawdzić ich okablowanie.
Oznaczenie kolorystyczne przewodów silnika:
U1
V1
W1
U2
V2
W2
brązowy
niebieski
czarny
czerwony
szary
pomarńczowy
zielonożółty
TK
TK
biały
biały
Systemy
grzewcze • chłodzące • wentylacyjne
5
1.60 Wentylatory dachowe
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
Jak sprawdzić, czy wentylatory zostaną
wyłączone i zablokowane przez wyłączniki
termiczne?
8. Konserwacja ! czyszczenie
W tym celu w przełączniku wielostopniowym
należy odłączyć przewód z zacisku TK (uwaga:
230V!). Wszystkie wentylatory muszą się
natychmiast
wyłączyć.
Na
przełączniku
wielostopniowym powinna zgasnąć lampka
sygnalizująca gotowość do pracy. Podłączyć
ponownie przewód do zacisku TK. Wentylatory
nie powinny się na nowo uruchomić. Odblokować
przełącznik wielostopniowy i załączyć go
ponownie. Teraz wentylatory muszą znowu
zacząć pracować. W celu sprawdzenia całego
okablowania wyłączników termicznych należy
kolejno,
krótkotrwale
odłączyć
przewody
przyłączeniowe
wszystkich
wyłączników
termicznych.
Obudowa wentylatora dachowego nie wymaga
konserwacji. Zewnętrzne zabrudzenie obudowy
nie ma żadnego wpływu na działanie urządzenia.
Czyszczenie jest wymagane wyłącznie ze
względów estetycznych.
Czy wszystkie wentylatory obracają się
swobodnie , czy też słyszalne są odgłosy tarcia?
Jeżeli występują odgłosy tarcia, to należy określić
ich przyczynę. Często przyczyną jest zbyt mocne
skręcenie urządzenia podczas montażu.
8.1 Obudowa
Otwarcie obudowy:
Konserwacja silnika i przepustnicy wymaga
usunięcia górnej pokrywy obudowy. W tym celu
należy odkręcić cztery śruby i zdjąć pokrywę. W
ten sposób uzyskuje się dostęp do silnika i
przepustnicy, umożliwiający ich czyszczenie i
konserwację.
8.2 Silnik
Silnik wentylatora dachowego z zewnętrznym
wirnikiem jest bezobsługowy. Obustronnie
zamknięte zwykłe łożyska kulkowe silnika są
nasmarowane na cały okres użytkowania. Osady
na łopatkach wentylatora obniżają wydajność
wentylacji. Wentylator i siatkę ochronną należy
sprawdzać w regularnych odstępach czasu i w
razie zabrudzenia oczyścić.
9. Wartości elektrycznych parametrów przyłączeniowych
Prąd przemienny 230 V, 50 Hz
Wentylator
Pobór mocy
dachowy
[kW]
4-biegunowy
28401 *
0,12
35401 *
0,30
40401 *
0,50
45401 *
0,84
Prąd trójfazowy 3 x 400 V, 50 Hz
Pobór mocy
Wentylator
[kW]
dachowy
4-4
∆/Y
biegunowy
28443 *
0,08 / 0,06
35443 *
0,24 / 0,18
40443 *
0,46 / 0,35
45443 *
0,78 / 0,52
50443 *
1,38 / 0,97
56443 *
2,26 / 1,64
6
Pobór prądu
[A]
0,65
1,45
2,28
4,12
Pobór prądu
[A]
∆/Y
0,21 / 0,10
0,48 / 0,30
0,88 / 0,61
1,62 / 0,94
2,64 / 1,74
4,37 / 2,79
Wentylator
dachowy
6-biegunowy
28601 *
35601 *
40601 *
45601 *
Pobór mocy
[kW]
Pobór prądu
[A]
0,037
0,09
0,17
0,38
0,2
0,43
0,82
2,38
Wentylator
dachowy
6-6
biegunowy
28663 *
35663 *
40663 *
45663 *
50663 *
56663 *
Pobór mocy
[kW]
∆/Y
Pobór prądu
[A]
∆/Y
0,03 / 0,02
0,08 / 0,06
0,17 / 0,11
0,29 / 0,20
0,39 / 0,25
0,66 / 0,37
0,09 / 0,04
0,21 / 0,11
0,41 / 0,22
0,75 / 0,43
0,97 / 0,49
1,64 / 1,28
Systemy
grzewcze • chłodzące • wentylacyjne
Wentylatory dachowe 1.60
Wykonanie z silnikiem jednofazowym/trójfazowym
Instrukcja instalacji i obsługi
10. Przykłady konfiguracji
Wentylator dachowy na podstawie do dachów płaskich
z tłumikiem szumów
1
3
4
5
7
wentylator dachowy
przepustnica, napędzana siłownikiem, typ _*_110
króciec ssawny, elastyczny, typ _*_200
przeciwkołnierz, typ _*_300
podstawa dachowa do dachów płaskich
z tłumikiem szumów, typ _*_500
10 króciec przyłączeniowy do podstawy
dachowej z tłumikiem szumów , typ _*_800
12 profil uszczelniający, w zakresie dostawy
podstawy dachowej (7)
13 kanał okrągły typu „spiro“ lub elastyczny,
montowany oddzielnie
Pusta obudowa wentylatora dachowego na podstawie
do dachów skośnych z tłumikiem szumów
3 przepustnica, napędzana siłownikiem, typ _*_110
5 przeciwkołnierz, typ _*_300
8 podstawa dachowa do dachów skośnych,
typ _*_600
11 pusta obudowa, typ _*_020
12 profil uszczelniający, w zakresie dostawy podstawy
dachowej (8)
13 kanał okrągły typu „spiro“ lub elastyczny,
montowany oddzielnie
Wentylator dachowy na podstawie
skośnych z tłumikiem szumów
do
dachów
1
2
4
5
9
wentylator dachowy
przepustnica samoczynna, typ _*_100
króciec ssawny, elastyczny, typ _*_200
przeciwkołnierz, typ _*_300
podstawa dachowa do dachów skośnych
z tłumikiem szumów, typ _*_700
10 króciec przyłączeniowy do podstawy
dachowej z tłumikiem szumów, typ _*_800
12 profil uszczelniający, w zakresie dostawy
podstawy dachowej (9)
13 kanał okrągły typu „spiro“ lub elastyczny,
montowany oddzielnie
Wentylator dachowy na podstawie do dachów płaskich
ze swobodnym zasysaniem przez samoczynną
przepustnicę
1 wentylator dachowy
2 przepustnica samoczynna, typ _*_100
6 podstawa dachowa do dachów płaskich, typ _*_400
12 profil uszczelniający, w zakresie dostawy
podstawy dachowej (6)
Systemy
grzewcze • chłodzące • wentylacyjne
7
