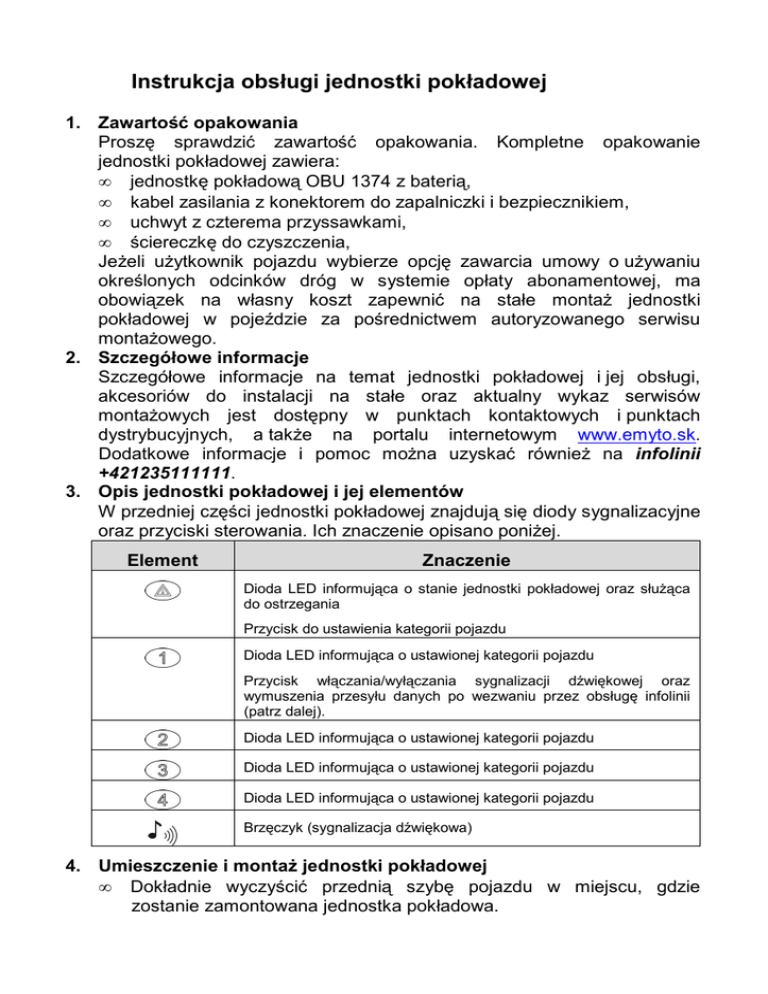

Instrukcja obsługi jednostki pokładowej
1. Zawartość opakowania
Proszę sprawdzić zawartość opakowania. Kompletne opakowanie
jednostki pokładowej zawiera:
• jednostkę pokładową OBU 1374 z baterią,
• kabel zasilania z konektorem do zapalniczki i bezpiecznikiem,
• uchwyt z czterema przyssawkami,
• ściereczkę do czyszczenia,
JeŜeli uŜytkownik pojazdu wybierze opcję zawarcia umowy o uŜywaniu
określonych odcinków dróg w systemie opłaty abonamentowej, ma
obowiązek na własny koszt zapewnić na stałe montaŜ jednostki
pokładowej w pojeździe za pośrednictwem autoryzowanego serwisu
montaŜowego.
2. Szczegółowe informacje
Szczegółowe informacje na temat jednostki pokładowej i jej obsługi,
akcesoriów do instalacji na stałe oraz aktualny wykaz serwisów
montaŜowych jest dostępny w punktach kontaktowych i punktach
dystrybucyjnych, a takŜe na portalu internetowym www.emyto.sk.
Dodatkowe informacje i pomoc moŜna uzyskać równieŜ na infolinii
+421235111111.
3. Opis jednostki pokładowej i jej elementów
W przedniej części jednostki pokładowej znajdują się diody sygnalizacyjne
oraz przyciski sterowania. Ich znaczenie opisano poniŜej.
Element
Znaczenie
Dioda LED informująca o stanie jednostki pokładowej oraz słuŜąca
do ostrzegania
Przycisk do ustawienia kategorii pojazdu
Dioda LED informująca o ustawionej kategorii pojazdu
Przycisk włączania/wyłączania sygnalizacji dźwiękowej oraz
wymuszenia przesyłu danych po wezwaniu przez obsługę infolinii
(patrz dalej).
Dioda LED informująca o ustawionej kategorii pojazdu
Dioda LED informująca o ustawionej kategorii pojazdu
Dioda LED informująca o ustawionej kategorii pojazdu
Brzęczyk (sygnalizacja dźwiękowa)
4. Umieszczenie i montaŜ jednostki pokładowej
• Dokładnie wyczyścić przednią szybę pojazdu w miejscu, gdzie
zostanie zamontowana jednostka pokładowa.
•
•
•
Umieścić uchwyt z przyssawkami na przedniej szybie w podanej
pozycji.
WłoŜyć jednostkę pokładową w uchwyt, następnie lekko przycisnąć w
dół do momentu zatrzaśnięcia.
Podłączyć konektor kabla zasilania do zapalniczki. Sprawdzić, czy
zielona dioda LED na konektorze świeci, informując o poprawnym
podłączeniu.
5. Ustawianie jednostki pokładowej
• Podstawowe ustawienia jednostki pokładowej – wprowadzanie
poprawnych i kompletnych danych technicznych dotyczących pojazdu,
niezbędnych do obliczenia opłaty drogowej wykonuje pracownik
upowaŜniony przez administratora systemu. Przy odbiorze jednostki
pokładowej naleŜy sprawdzić, czy wprowadzone dane są poprawne.
• Podłączyć konektor kabla zasilania z konektorem zapalniczki do
gniazda zapalniczki. W przypadku zwyczajnego gniazda zapalniczki
na konektorze kabla zasilania zawsze musi być zamontowana
czerwona osłonka.
• Włączyć silnik. Kiedy jednostka pokładowa jest gotowa do pracy,
wydaje sygnał dźwiękowy
; diody LED od
o ustawionej kategorii pojazdu.
do
informują
• Sprawdzić poprawność wprowadzonych danych na podstawie danych
rejestracyjnych i aktualnego stanu pojazdu lub pojazdu z naczepą.
• W przypadku przyczepienia lub odczepienia naczepy lub przyczepy
naleŜy zmienić ustawienia liczby osi pojazdu lub pojazdu z naczepą.
. Diody
Nacisnąć i przytrzymać (maksymalnie 5 sekund) przycisk
od
do
informują o aktualnym ustawieniu liczby osi.
Czynność powtarzać do czasu ustawienia właściwych danych.
Czynność tę moŜna wykonać jedynie w przypadku, gdy dane
rejestracyjne dotyczące pojazdu lub pojazdu z naczepą umoŜliwiają
zmianę liczby osi.
• Aby włączyć lub wyłączyć sygnał dźwiękowy
, naleŜy nacisnąć
i przytrzymać (maksymalnie 5 sekund) przycisk
. Po włączeniu
nastąpi krótki sygnał dźwiękowy od niskiego do wysokiego tonu. Po
wyłączeniu nastąpi krótki sygnał dźwiękowy - od wysokiego do
niskiego tonu.
• W razie potrzeby obsługa infolinii moŜe wezwać do wymuszenia
przesyłu danych pomiędzy jednostką a centralnym systemem poprzez
. O włączeniu tej
długie naciśnięcie (ponad 5 sekund) przycisku
funkcji informują dwa krótkie sygnały.
6. UŜywanie jednostki pokładowej
• Przed jazdą, podczas jazdy i po zakończeniu jazdy sprawdzić
sprawność urządzenia i poprawność ustawień jednostki pokładowej.
• Sygnalizacja poprawnego stanu jednostki pokładowej (stan
eksploatacyjny OK).
Terytorium
od
do
Słowacja –
(jednostka
pokładowa jest
gotowa do normalnej
eksploatacji)
Światło
ciągłe
zielone
Informuje
o ustawionej kategorii
pojazdu
Nieaktywny
Światło
ciągłe
zielone
Informuje
o ustawionej kategorii
pojazdu
Krótki sygnał
o przejechaniu
drogi płatnej
Poza terytorium
Republiki Słowackiej
Nie świeci
Informuje
o ustawionej kategorii
pojazdu
Nieaktywny
informuje
odcinka
• Sygnalizacja stanu ostrzegawczego, stan eksploatacyjny OK
Przyczyna
Brak
zewnętrznego
źródła
zasilania
jednostki
pokładowej
od
MoŜliwe środki
zaradcze
do
Stan zmienny:
nie świeci
przez ok. 5
sekund i świeci
na zielono
przez ok. 5
minut
Informuje
o ustawionej
kategorii
pojazdu
Bateria prawie
wyładowana,
brak
zewnętrznego
źródła
zasilania
Stan zmienny:
nie świeci
przez ok. 5
sekund i świeci
na zielono
przez ok. 10
sekund
Informuje
o ustawionej
kategorii
pojazdu
Długi sygnał
Opłata
Miga
Informuje
Krótki sygnał
na
Powtarzający
się
krótki
sygnał
Podłączyć
zasilania.
kabel
Sprawdzić, czy nie
jest
uszkodzony
kabel zasilania.
Sprawdzić,
czy
świeci
zielona
dioda
LED
konektora
kabla
zasilania (jeśli nie
świeci,
naleŜy
skontrolować
bezpiecznik
w
konektorze).
NaleŜy natychmiast
uiszczona
w
systemie
przedpłaty
prawie
w
całości
wykorzystana
zielono
o ustawionej
kategorii
pojazdu
zgłosić
się
do
punktu
kontaktowego lub
dystrybucyjnego w
celu
dokonania
opłaty,
poniewaŜ
po
jej
wykorzystaniu
jednostka
pokładowa
zostanie
natychmiast
zablokowana.
Uiścić opłatę.
Brak
uiszczonej
opłaty
• Sygnalizacja usterki (stan eksploatacyjny nie jest OK)
Stan
Zablokowana
jednostka
pokładowa
od
Światło
ciągłe
czerwone
Nie świeci
Przyczyna/
MoŜliwe środki
zaradcze
do
Powtarzający
się krótki
sygnał.
Opłata uiszczona
w
systemie
przedpłaty została
wykorzystana.
Jednostka
pokładowa
nie
jest gotowa do
eksploatacji
lub
wystąpiła usterka.
Skontaktować się
z obsługą infolinii
(+421235111111)
Nieaktywna
jednostka
pokładowa
Miga
czerwono
na
Nie świeci
Nieaktywny
Skontaktować się
z obsługą infolinii
(+421235111111)
• Jeśli kierowca przewozi kilka aktywnych jednostek pokładowych (np.
po odbiorze aktywowanych jednostek pokładowych dla innych
pojazdów z punktu obsługi klienta) naleŜy uprzednio skontaktować się
z obsługą infolinii +421235111111 w celu tymczasowego wyłączenia
jednostek pokładowych.
7. Usterki, utrata, zniszczenie lub uszkodzenie jednostki pokładowej
Wszelkie sytuacje nadzwyczajne, usterki lub uszkodzenia jednostki
pokładowej naleŜy niezwłocznie zgłaszać administratorowi systemu za
pośrednictwem infolinii. W celu identyfikacji naleŜy podać swoje imię
i nazwisko lub nazwę firmy, ewentualnie nazwę uŜytkownika pojazdu,
numer rejestracyjny pojazdu oraz orientacyjną lokalizację. Administrator
systemu przekaŜe dalsze instrukcje, a następnie moŜna kontynuować
podróŜ do najbliŜszego punktu kontaktowego lub dystrybucyjnego.
8. Podstawowe zalecenia dotyczące bezpieczeństwa
• Jednostkę pokładową obsługiwać wyłącznie podczas postoju.
• Nie uŜywać jednostki pokładowej niezgodnie z instrukcją.
• Nie naciskać przycisków ostrymi przedmiotami, długopisem, itp.
Jednostkę pokładową moŜna podłączyć wyłącznie do napięcia
jednokierunkowego 9-32 V.
• Regularnie sprawdzać, czy kabel zasilania nie jest uszkodzony.
• Zapobiegać działaniu wysokiej i niskiej temperatury, wstrząsom i
uderzeniom.
• Nie dopuścić do manipulacji mechanicznej przy jednostce pokładowej,
wskutek której moŜe wystąpić uszkodzenie powierzchniowe lub
wewnętrzne.
• Nie manipulować pokrywą baterii, baterią i konektorami w jednostce
pokładowej. Niefachowa manipulacja moŜe spowodować uszkodzenie
jednostki lub usterkę systemową, a taki sposób obsługi będzie
uwaŜany za jej umyślne uszkodzenie.
• Chronić jednostkę pokładową przed przedostaniem się jakichkolwiek
przedmiotów obcych i cieczy.
