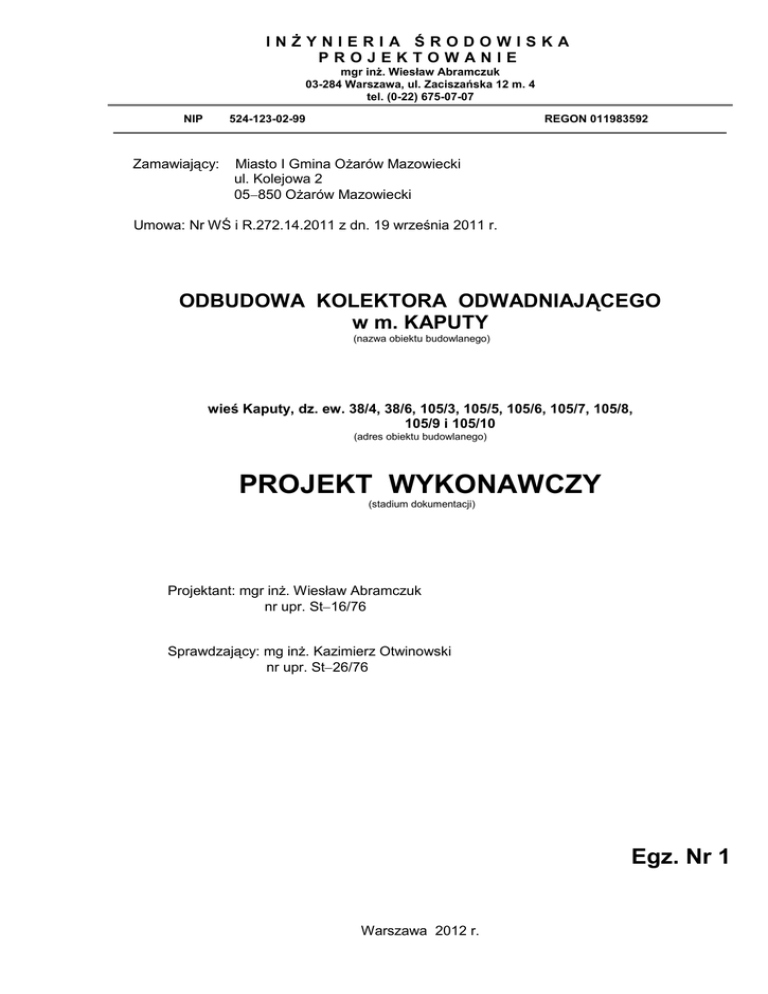

Egz. Nr 1 - Ożarów Mazowiecki

INŻYNIERIA ŚRODOWISKA
PROJEKTOWANIE
mgr inż. Wiesław Abramczuk
03-284 Warszawa, ul. Zaciszańska 12 m. 4
tel. (0-22) 675-07-07
NIP
524-123-02-99
Zamawiający:
REGON 011983592
Miasto I Gmina Ożarów Mazowiecki
ul. Kolejowa 2
05 850 Ożarów Mazowiecki
Umowa: Nr WŚ i R.272.14.2011 z dn. 19 września 2011 r.
ODBUDOWA KOLEKTORA ODWADNIAJĄCEGO
w m. KAPUTY
(nazwa obiektu budowlanego)
wieś Kaputy, dz. ew. 38/4, 38/6, 105/3, 105/5, 105/6, 105/7, 105/8,
105/9 i 105/10
(adres obiektu budowlanego)
PROJEKT WYKONAWCZY
(stadium dokumentacji)
Projektant: mgr inż. Wiesław Abramczuk
nr upr. St 16/76
Sprawdzający: mg inż. Kazimierz Otwinowski
nr upr. St 26/76
Egz. Nr 1
Warszawa 2012 r.
2
Spis treści
I.
CZĘŚĆ OPISOWA
1. Wiadomości wstępne
2. Lokalizacja inwestycji
3. Opis stanu technicznego
4. Opis rozwiązań projektowych
4.1. Tabela danych podstawowych
4.2. Syntetyczny opis rozwiązań projektowych
5.
Uwagi dla Wykonawcy
6.
Uwaga końcowa
7.
Zestawienie projektowanych budowli
II. CZĘŚĆ GRAFICZNA
1.
Mapa projektowanego kolektora w skali 1:1000
zał. 1
2.
Profil podłużny kolektora w skali 1:100/1000
zał. 2
3.
Wylot W 3
4.
Studzienka S 1
3
I.
CZĘŚĆ OPISOWA
1. Wiadomości wstępne
Niniejszą dokumentację opracowano na zlecenie Urzędu Gminy Ożarów Mazowiecki.
Podstawą formalną jest Umowa nr WŚ i R.272.14.201 z dnia 19 września 2011 r. Dokumentacja
zawiera projekt budowy kolektora odwadniającego terenu w m. Kaputy.
Przy opracowaniu projektu wykorzystano:
mapę dla celów projektowych w skali 1:1000
mapy ewidencyjne z oznaczonym przebiegiem urządzeń melioracyjnych wykonanych
w ramach zadania inwestycyjnego „Strzykuły
Kręczki” oraz „Płochocin
Kaputy”
rozpoznanie terenu.
2. Lokalizacja obiektu
Projektowany kolektor zlokalizowany jest na gruntach w m. Kaputy, gmina Ożarów Mazowiecki. Trasa jego przebiega pod działkach o numerach ewidencyjnych: 38/4, 38/6, 105/3, 105/5,
105/6, 105/7, 105/8, 105/9 i 105/10.
3. Opis stanu istniejącego
Konieczność wykonania projektowanego kolektora zgłoszona została przez mieszkańców wsi
Kaputy do Urzędu Gminy w Ożarowie Mazowieckim. Wynika ona z faktu niedostatecznego odwodnienia terenu wzdłuż ulicy Sochaczewskiej w m. Kaputy. Nadmiernie uwilgotnione są przyległe
użytki rolne, ogrody przyzagrodowe a także tereny zabudowane.
Po wiosennych roztopach i intensywnych opadach, woda stagnuje na terenie. Okres stagnowania jest bardzo długi.
Istniejąca sieć drenarska niedostatecznie odwadnia teren. Spowodowane jest to bardzo małymi spadkami, kotlinowym ukształtowaniem terenu oraz postępującą zabudową. Ponadto w podłożu
zalegają grunty spoiste.
4
4. Opis rozwiązań projektowych
4.1. Tabela danych podstawowych
L.p.
Wyszczególnienie
Jedn.
Ilość jedn.
1
2
3
4
Długość projektowanych rurociągów
m
856
w tym
113
m
368
1.2
210
m
488
2.
Budowle na rurociągu
szt.
5
2.1
w tym:
studnie drenarskie S 1
szt.
4
wylot drenarski W 1
szt.
1
m3
1044
1
1.1
2.2
3
3.1
Kubatura robót ziemnych
w tym:
3.2
roboty ręczne
m
roboty mechaniczne
3
172
872
4.2. Syntetyczny opis rozwiązań projektowych
Wyboru trasy projektowanego kolektora dokonano bezpośrednio w terenie przy udziale zainteresowanych właścicieli działek. Trasa została naniesiona na mapę w skali 1:1000 i zaakceptowana
przez mieszkańców.
Długość projektowanego odcinka wynosi 488 m. Bierze swój początek na działce nr 38/4 na
przecięciu z istniejącym zbieraczem
7,5 cm (z obiektu Strzykuły
rowu 0 22 w hm 10+84 (rów na terenie obiektu Płochocin
Kręczki” a wpadać będzie do
Kaputy).
Z uwagi na fakt, że dolny odcinek kolektora przebiegać będzie po gruntach zdrenowanych
w ramach obiektu „Płochocin
Kaputy”, dodatkowo zaprojektowano 2 perforowane rurociągi
z PCV o średnicy 113 mm do których podłączone zostaną przerwane sączki (Ich lokalizacja na tym
etapie prac projektowych nie jest znana). W dokumentacji kosztorysowej przewidziano wykonać
30 połączeń przerwanych sączków. Rurociągi te oprócz przejęcia wód z istniejącej sieci drenarskiej, będą dodatkowo odwadniać przyległe tereny, które obecnie wykazują nadmierne uwilgotnienie.
Na kolektorze przewidziano wykonać 5 budowli melioracyjnych: wylot oraz studnie drenarskie.
Wylot stanowi typową budowlę z Katalogu budowli melioracyjnych
Budowla usytuowana zostanie w hm 12+84 rowu 0 22.
wylot W 3 wg KB.4 7.9(3).
5
Na rurociągu zaprojektowano 4 studnie drenarskie typu S 1 wg KB.4 7.9(1) o średnicy 1,00
m. Studnie pełnić będą rolę studzienek połączeniowych oraz kontrolnych (do studni nr 2 podłączony zostanie perforowany rurociąg „b” a do studni nr 5 istniejący zbieracz
7,5 cm.
Studnie nr 3 i 4 zaprojektowano na zmianie kierunku trasy.
Studnie 3, 4 i 5 wyposażone zostaną we włazy kanalizacyjne typu ciężkiego.
5. Uwagi dla Wykonawcy
Prace wykonawcze należy rozpocząć od wytyczenia trasy projektowanego rurociągu z wykopem penetracyjnym lokalizującym istniejący zbieracz oraz usytuowanie studni nr 5.
Roboty ziemne wykonywać od wylotu do rowu 0 22.
Z uwagi na zagospodarowanie terenu i uzbrojenie podziemne część robót ziemnych przewidziano
wykonać ręcznie.
Dotyczy to górnego odcinka kolektora (108 m) w rejonie ulicy Wygodnej i działek nr 38/6 i 38/4.
Wykop ręczny wykonany zostanie o skarpach pionowych, odeskowanych.
W trasie projektowanego rurociągu znajduje się słup energetyczny. Właściciel działki nr 38/4
zobowiązał się do jego przestawienia przed przystąpieniem do prac związanych z wykonaniem
kolektora.
W rejonie pasa ulicy Wygodnej trasa rurociągu krzyżuje się z trasą gazociągu oraz wodociągiem ( 110 i
40). Nie ma bezpośredniej kolizji rurociągów, lecz odcinek ten należy wykonywać
bardzo ostrożnie pod nadzorem branżowych inspektorów.
Rurociągi perforowane układane będą w tym samym wykopie co rurociąg
200. Należy bez-
zwłocznie podłączać przerwane sączki i dekować końcówki sączków odpływowych.
Po zakończeniu robót teren należy przywrócić do stanu pierwotnego.
Projektowane urządzenia dowiązać wysokościowo do reperu roboczego, który stanowi właz
kanalizacyjny do podziemnego zbiornika na działce nr 38/4. Rzędna reperu wynosi 96.02.
6. Uwaga końcowa
Na wykonanie urządzenia wodnego
wylotu do rowu 0 22 oraz odprowadzenie wód po-
wierzchniowych, Urząd Gminy w Ożarowie Mazowieckim winien uzyskać pozwolenie wodnoprawne.
6
7. Zestawienie projektowanych budowli
Nr
budowli
Typ budowli
Parametry
wm
studnia
głęb.
terenu
0,2+0,1
95.00
Rzędne
Uwagi
wlotu
wylotu
dna
1
Wylot W 1
93.82
2
Studnia S 1
1,00
2,50
95.60
94.47
94.42
93.85
dekiel bet.
wlot „b”
3
Studnia S 1
1,00
2,00
96.60
94.89
94.86
94.30
PP 120/6
+ właz ciężki
4
Studnia S 1
1,00
2,00
96.50
94.96
94.93
94.20
„
„
5
Studnia S 1
1,00
1,50
96.20
95.10
94.40
„
„
