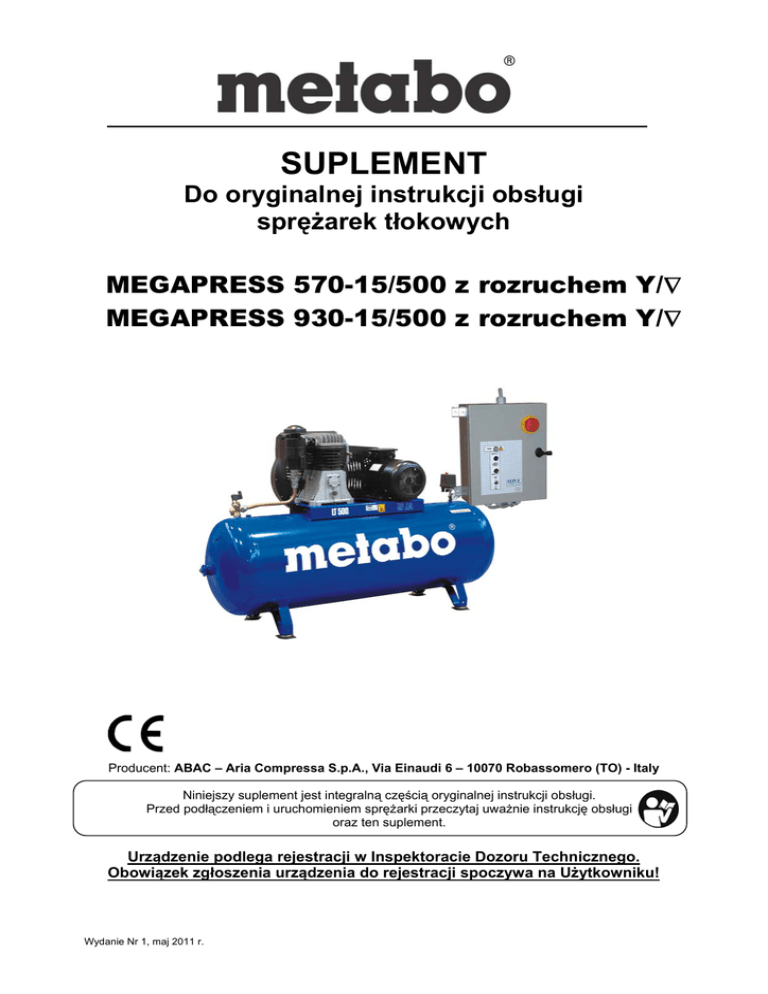

SUPLEMENT Do oryginalnej instrukcji obsługi sprężarek tłokowych MEGAPRESS 570-15/500 z rozruchem Y/ MEGAPRESS 930-15/500 z rozruchem Y/ Producent: ABAC – Aria Compressa S.p.A., Via Einaudi 6 – 10070 Robassomero (TO) - Italy Niniejszy suplement jest integralną częścią oryginalnej instrukcji obsługi. Przed podłączeniem i uruchomieniem sprężarki przeczytaj uważnie instrukcję obsługi oraz ten suplement. Urządzenie podlega rejestracji w Inspektoracie Dozoru Technicznego. Obowiązek zgłoszenia urządzenia do rejestracji spoczywa na Użytkowniku! Wydanie Nr 1, maj 2011 r. Gwarancja Prace nie wymienione w instrukcji obsługi oraz inne możliwości zastosowania wymagają zgody firmy Metabo Polska. Do każdego urządzenia dołączono kartę gwarancyjną. Przy roszczeniach gwarancyjnych, należy zwracać się do punktu zakupu urządzenia lub do Serwisu Metabo Polska Sp. z o.o. ul. Gdyńska 28, 73-110 Stargard Szczeciński, tel. (91) 579-34-24, fax. (91) 579-34-20. Wszystkie inne niż wymienione w instrukcji obsługi i niniejszym suplemencie zastosowania urządzenia mogą spowodować uszkodzenia sprężarki i doprowadzić do urazów ciała i szkód materialnych. Sprężarkę należy podłączyć do źródła zasilania zgodnie z danymi na tabliczce znamionowej i zawartymi w instrukcji obsługi. Przekroczenie normy pracy urządzenia wskazuje na zły dobór kompresora do potrzeb Klienta. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa o konstrukcji umożliwiającej sprawdzenie działania zaworu w czasie jego eksploatacji należy dokonywać sprawdzenia przez podniesienie grzybka pod ciśnieniem przekraczającym 80-90% ciśnienia początku otwarcia zaworu, bez stosowania jakichkolwiek środków pomocniczych. W przypadku gdy w sprężarce został zastosowany zawór bezpieczeństwa bez urządzenia do sprawdzania jego działania, powinien być sprawdzany w regularnych odstępach czasu, jednak nie rzadziej niż 1 raz na 6 miesięcy. Wydłużenie tego okresu wymaga uprzedniej zgody UDT. Przy wymianie oleju należy stosować olej sprężarkowy odpowiadający normom podanym w oryginalnej instrukcji jak również: VG 100 DIN 51519; C 100 DIN 51517/1; VB 100 DIN 51506: VG 100 DIN 51506, lub olej Multina 100 o numerze katalogowym 0901004170. Okresowo (lub po zakończeniu pracy trwającej dłużej niż godzinę), wylać ze zbiornika ciecz zbierającą się z powodu wilgotności powietrza. Czynność tą należy wykonać, aby zapobiegać korozji zbiornika, oraz aby nie ograniczać w ten sposób jego pojemności. Czynności te zostały przedstawione na poniższym piktogramie i znajdującym się na zbiorniku sprężarki. Opis piktogramu znajdującego się na zbiorniku: Szczegóły dotyczące konserwacji urządzenia znajdują się w oryginalnej instrukcji dostarczonej razem z urządzeniem. Przed przystąpieniem do czynności konserwacyjnych należy zapoznać się z instrukcją obsługi Niezależnie od warunków użytkowania w zbiorniku gromadzi się kondensat który należy regularnie usuwać. Korozja we wnętrzu zbiornika spowodowana zbierającym się kondensatem może spowodować zmniejszenie grubości stalowych ścianek co w konsekwencji może doprowadzić do eksplozji zbiornika. Zbierający się w zbiorniku kondensat musi być codziennie spuszczany. W tym celu należy otworzyć zawór spustu. Rys.1 2 Dane Techniczne Model Ilość stopni sprężania Moc silnika Ciśnienie nominalne Typ zbiornika C – mobilny F - stacjonarny Wydajność teoretyczna (na ssaniu) Obroty na wale sprężarki Wymiary Ilość cylindrów Wydajność efektywna (przy nadciśnieniu 7 bar) Napięcie zasilania/częstotliwość Ciężar Typ sprężarki B6000 500 F 2 2 570 410 KM KW 7,5-5,5 1000 400/50 15 2030x680x1400 290 B7000 500 F 2 2 930 670 10,0-7,5 1000 400/50 15 2030x680x1400 305 (litr) Megapress 570-15/500 Megapress 930-15/500 l/min l/min min-1 V/Hz bar AxBxC kg Informacje dotyczące emisji hałasu: Typ sprężarki Informacja Zgodnie z dyrektywą 2000/14/CE sprężarki elektryczne posiadające moc zainstalowaną od 7,5 KM (5,5 kW) nie są przystosowane do użytkowania w środowisku zewnętrznym, Megapress 570-15/500 Megapress 930-15/500 3 Lista części zamiennych MEGAPRESS 570-15/500 600 Poz. 103 105 106 107 109 110 110 110 112 118 125 126 131 135 141+142 142 145 600 Nazwa części Wspornik S 80 M Zawór zwrotny 1” M Zawór wyjściowy ½”M Korek spustowy kondensatu GC 3/8” Manometr Zawór bezpieczeństwa 3/8” TA 11 15 bar Zawór bezpieczeństwa ¼” 15 bar Zawór bezpieczeństwa ¼” 4,5 bar Złączka 1 ¼” na 1” Czwórnik Koło pasowe 140x2A otwór 38 Pasek klinowy A 70 Wyłącznik ciśnieniowy 1/4” Silnik HP 7,5 T V400/700 MEC 132 Osłona paska klinowego B 6000 Pokrywa osłony paska klinowego B 5/6/7000 Rurka miedziana Głowica B6000 4 Ilość szt. 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Nr katalogowy 6214342400 6210718400 6231944200 6210717700 6214343200 6210719800 6210716500 6210716600 6231943200 6231943000 2236106819 6214634300 2236100426 6226137000 2901323601 6222019200 6243734900 4116091012 Głowica B6000 do Megapress 570-15/500 Poz. 001 002 003 004 005 006 007 008 010 011 012 013 014 015 016 016 017 017 018 018 023 024 026 027 028 029 030 030 032 033 034 035 036 060 062 064 065 066 067 Nazwa części Korpus B 6000 Cylinder NS39S Głowica B 6000 Wał korbowy B 6000 Pokrywa korpusu B 6000 Płyta zaworowa B 6000 Łożysko korbowodu 35x32x27 Korbowód B 6000 C/ASTINA Nakrętka zabezpieczająca M8 UNI 7474 Tłok 60, sworzeń 20 Tłok 110, sworzeń 20 Sworzeń ø20x50 Sworzeń ø20x100 Pierścień zabezpieczający 20 UNI 7437 Pierścień tłokowy AC 110x2,5 Pierścień tłokowy AC 60x2 Pierścień tłokowy ROS 110x2,5 Pierścień tłokowy ROS 60x2 Pierścień tłokowy ROF 60x4 Pierścień tłokowy ROF 110x5,5 Filtr B 6000 Kolektor B5/6/7000 Pokrywa LOV B50/59/6000 Pokrywa LV B 6000 Rura chodząca B5/6000 Koło pasowe ø430 B50/B60/7000 Łożysko kulkowe 6206 Łożysko kulkowe 6207 Wziernik poziomu oleju Korek 3/8” B46/5/6 Uszczelka Angus 47×35×7 Śruba TE 10x35 Podkładka 10,5x38x5 Uszczelka korpusu B 6000 12 FORI Uszczelka cylindra B 6000 NT Uszczelka głowicy B 6000 NT Uszczelka wału korbowego LOV/LV B 56000 Uszczelka kolektora B5000/6000/7000 Uszczelka kolektora X TURBO B5000 Ilość szt. 1 1 1 1 1 1 4 2 4 1 1 1 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 5 Nr katalogowy 6222018000 6222924400 6223018800 6212862900 6222017600 6210717300 6222726000 6222629300 6214346600 6222728200 6222727700 6222727300 6222728500 6214342100 6212864500 6212864900 6212866000 6212867000 6212866100 6212865600 2236102205 6243731500 6222112500 6222112900 6243731900 6224019100 6214834800 6214834900 6214341200 6214341900 6231644900 6211848500 6214242700 6231645100 2236102199 2236102200 6231645700 6231644600 6231648200 MEGAPRESS 930-15/500 600 Poz. 105 106 107 109 110 112 118 125 126 131 135 141+142 145 600 Nazwa części Zawór zwrotny 1” M Zawór wyjściowy ½”M Korek spustowy kondensatu GC 3/8” Manometr Zawór bezpieczeństwa 3/8” CN10 15 bar Złączka 1 ¼” na 1” Czwórnik Koło pasowe 140x2A otwór 38 Pasek klinowy A 70 Wyłącznik ciśnieniowy 1/4” Silnik HP10 T V400/700 MEC 132 Osłona paska klinowego B 6000 Rurka miedziana B7000/500 TC 22 Głowica B7000 Ilość szt. 1 1 1 1 1 1 1 1 2 1 1 1 1 1 6 Nr katalogowy 6210718400 6231944200 6210717700 6214343200 6211113715 6231943200 6231943000 2236106819 6214634300 2236100426 6226142500 2901323601 6243735000 4116091014 Głowica B7000 do MEGAPRESS 570-15/500 Poz. 001 002 003 004 005 006 007 008 010 011 012 013 014 015 016 016 017 017 018 018 023 024 026 027 028 029 030 030 032 033 034 035 036 060 062 064 065 065 066 067 110 110 Nazwa części Korpus B 7000 NT Cylinder B 7000 Głowica B 7000 Wał korbowy B 7000 Pokrywa korpusu B 7000 Płyta zaworowa B 7000 Łożysko korbowodu 38x35x32 Korbowód B 7000 C/ASTINA Nakrętka zabezpieczająca M10 UNI 7474 Tłok 70, sworzeń 25 Tłok 135, sworzeń 25 Sworzeń ø25x56 Sworzeń ø25x118 Pierścień zabezpieczający 25 UNI 7437 Pierścień tłokowy AC 70x2 Pierścień tłokowy AC 135x3 Pierścień tłokowy ROS 135x3 Pierścień tłokowy ROS 70x2 Pierścień tłokowy ROF 70x4 Pierścień tłokowy ROF 135x5 Filtr B 7000 Kolektor B 5/6/7000 Pokrywa LOV B 7000 Pokrywa LV B 7000 Rura chłodząca B 7000 Koło pasowe ø430 B 50/B60/7000 Łożysko kulkowe 6309 Łożysko kulkowe 6208 Wziernik poziomu oleju Korek ½” B 7000 Uszczelka Angus 60×45×7 Śruba TE 10x35 Podkładka 10,5x38x5 Uszczelka korpusu B 7000 12F Uszczelka cylindra B 7000 NT Uszczelka głowicy B7/NS59S NT Uszczelka wału korbowego LV B 7000 Uszczelka wału korbowego LOV B 7000 Uszczelka kolektora B 5000/6000/7000 Uszczelka kolektora X TURBO B 7000 Zawór bezpieczeństwa ¼” 15 bar Zawór bezpieczeństwa Ilość szt. 1 1 1 1 1 1 4 2 4 1 1 1 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 7 Nr katalogowy 6222018100 2236108800 6223018900 6212863000 6222113200 6210717400 6222726200 6222629400 6211848700 6222728300 6222727800 6222727500 6222727400 6214342200 6212865000 6212864600 6212867000 6212867100 6212866200 6212865700 6211471800 6243731500 6222112600 6222113000 6243732100 6224019100 6214835200 6214835000 6214341200 6214341500 6231645000 6211848500 6214242700 6231648000 2236102214 2236108794 6231645600 6231645300 6231644600 6231648100 6210716500 6210716600
