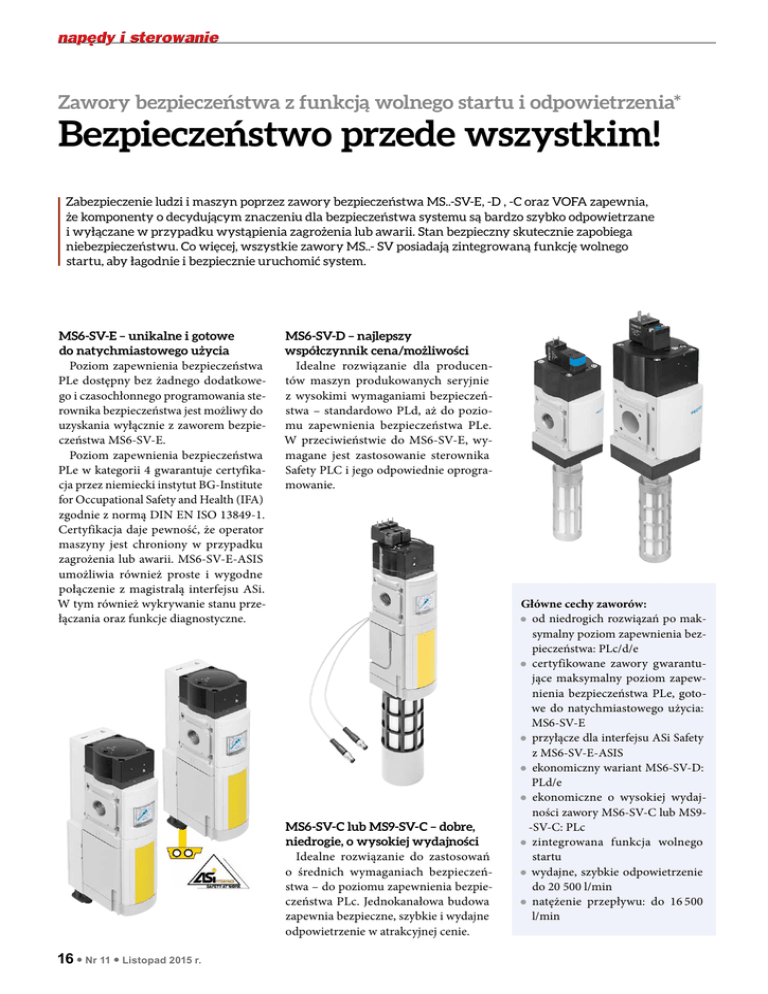

Bezpieczeństwo przede wszystkim!

Zawory bezpieczeństwa z funkcją wolnego startu i odpowietrzenia*
Bezpieczeństwo przede wszystkim!
Zabezpieczenie ludzi i maszyn poprzez zawory bezpieczeństwa MS..-SV-E, -D , -C oraz VOFA zapewnia,
że komponenty o decydującym znaczeniu dla bezpieczeństwa systemu są bardzo szybko odpowietrzane
i wyłączane w przypadku wystąpienia zagrożenia lub awarii. Stan bezpieczny skutecznie zapobiega
niebezpieczeństwu. Co więcej, wszystkie zawory MS..- SV posiadają zintegrowaną funkcję wolnego
startu, aby łagodnie i bezpiecznie uruchomić system.
MS6-SV-E – unikalne i gotowe
do natychmiastowego użycia
Poziom zapewnienia bezpieczeństwa
PLe dostępny bez żadnego dodatkowego i czasochłonnego programowania sterownika bezpieczeństwa jest możliwy do
uzyskania wyłącznie z zaworem bezpieczeństwa MS6-SV-E.
Poziom zapewnienia bezpieczeństwa
PLe w kategorii 4 gwarantuje certyfikacja przez niemiecki instytut BG-Institute
for Occupational Safety and Health (IFA)
zgodnie z normą DIN EN ISO 13849-1.
Certyfikacja daje pewność, że operator
maszyny jest chroniony w przypadku
zagrożenia lub awarii. MS6-SV-E-ASIS
umożliwia również proste i wygodne
połączenie z magistralą interfejsu ASi.
W tym również wykrywanie stanu przełączania oraz funkcje diagnostyczne.
MS6-SV-D – najlepszy
współczynnik cena/możliwości
Idealne rozwiązanie dla producentów maszyn produkowanych seryjnie
z wysokimi wymaganiami bezpieczeństwa – standardowo PLd, aż do poziomu zapewnienia bezpieczeństwa PLe.
W przeciwieństwie do MS6-SV-E, wymagane jest zastosowanie sterownika
Safety PLC i jego odpowiednie oprogramowanie.
MS6-SV-C lub MS9-SV-C – dobre,
niedrogie, o wysokiej wydajności
Idealne rozwiązanie do zastosowań
o średnich wymaganiach bezpieczeństwa – do poziomu zapewnienia bezpieczeństwa PLc. Jednokanałowa budowa
zapewnia bezpieczne, szybkie i wydajne
odpowietrzenie w atrakcyjnej cenie.
16 l Nr 11 l Listopad 2015 r.
Główne cechy zaworów:
od niedrogich rozwiązań po maksymalny poziom zapewnienia bezpieczeństwa: PLc/d/e
zz certyfikowane zawory gwarantujące maksymalny poziom zapewnienia bezpieczeństwa PLe, gotowe do natychmiastowego użycia:
MS6-SV-E
zz przyłącze dla interfejsu ASi Safety
z MS6-SV-E-ASIS
zz ekonomiczny wariant MS6-SV-D:
PLd/e
zz ekonomiczne o wysokiej wydajności zawory MS6-SV-C lub MS9-SV-C: PLc
zz zintegrowana funkcja wolnego
startu
zz wydajne, szybkie odpowietrzenie
do 20 500 l/min
zz natężenie przepływu: do 16 500
l/min
zz
Parametry techniczne
MS6-SV-C
MS9-SV-C
MS6-SV-D
MS6-SV-E
MS6-SV-E-ASIS
VOFA-L26-T32C-…
PLe/Kat. 4
PLe/Kat. 4
PLe/Kat. 4
Bezpieczeństwo
wg normy ISO 13849-1
PLc/Kat. 1
PLc/Kat. 1
PLd/Kat. 3
(standard)
PLe/Kat. 4
(opcja)
SIL – bezpieczeństwo
funkcjonalne
wg normy IEC 61508
–
–
–
SIL 3
SIL 3
–
jednokanałowa
jednokanałowa
dwukanałowa
dwukanałowa
samomonitorowanie
dwukanałowa
samomonitorowanie
dwukanałowa
2,4 mln
2,4 mln
1,8 mln
1,8 mln
1,8 mln
20 mln
bezpośrednie
sterowanie cewki
bezpośrednie
sterowanie cewki
2 sygnały
zezwolenia
(0 V/24 V)
2 sygnały
zezwolenia
(0 V/24 V)
Interfejs ASi Safety,
spec. 3.0, profil 7.5.5
5700 l/min
16 500 l/min
4300 l/min
4300 l/min
4300 l/min
1050 l/min
7600 l/min
20 500 l/min
9000 l/min
9000 l/min
9000 l/min
2650 l/min
Wolny start
+
+
+
+
+
–
Ustawiany próg
przełączenia ciśnienia
+
+
–
–
–
–
Zabezpieczenie przed
nieupoważnionym
uruchomieniem
wg normy EN 1037
Opcja
Opcja
+
+
+
+
Struktura
B10d
Sterowanie
elektryczne
Normalny przepływ
nominalny (1 > 2) qnN
bezpośrednie
sterowanie cewki
Funkcje bezpieczeństwa
Szybkie
odpowietrzanie
przepływ (2 > 3) qnN
PL – Poziom zapewnienia bezpieczeństwa
* Zgodnie z dyrektywą maszynową 2006/42/WE
Szybkie odpowietrzanie, łagodne
uruchamianie
Zintegrowane funkcje zaworów bezpieczeństwa MS..- SV.. wyznaczają standardy bezpieczeństwa. Systemy można
wyłączyć w ciągu sekund dzięki niezawodnemu szybkiemu odpowietrzeniu
bez ciśnienia resztkowego. Trwały i niezawodny zawór załączający i szybkiego
odpowietrzania łączy w sobie niewielkie
wymiary z wysokim zakresem przepływu na odpowietrzeniu.
VOFA – niezawodny zawór
o gwarantowanej maksymalnej
obciążalności
Certyfikowany moduł VOFA-L26-T32C-… do bezpiecznego odpowietrzania z poziomem zapewnienia bezpieczeństwa PLe /kat. 4. W porównaniu
z zaworami szybkiego odpowietrzania/
wolnego startu o wysokiej wydajności
odpowietrzania z serii MS…SV-E, ten
certyfikowany moduł może być zastosowany w ciągłym użyciu, jeśli częstotliwość przełączania wymaga wysokiego
obciążenie zaworów: B10d – 20 mln.
Łagodny wzrost ciśnienia dzięki
zaworowi wolnego startu
Zwiększone bezpieczeństwo jest zapewniane również podczas uruchomienia, ponieważ łagodny wzrost ciśnienia
chroni kluczowe elementy pneumatyczne, jak również napędy i amortyzatory.
Zawór jest przełączany na maksymalny
przepływ, gdy osiągnięty zostanie próg
przełączenia ciśnienia.
bezpieczeństwa MS...-SV-E, -D oraz -C
mogą być również skonfigurowane jako
elementy systemu modułowego MSB,
samodzielne urządzenia lub jako część
zespołu przygotowania powietrza, np.:
z filtrem – regulatorem LFR, filtrami
dokładnymi i mikrofiltrami LFM i czujnikiem przepływu SFAM. Kompaktowe wymiary, jak również zintegrowane
funkcje bezpiecznego załączania/wyłączania, funkcje wolnego startu (łagodnego uruchomienia) ułatwiają zastosowanie rozwiązania, również jako
samodzielny system. n
