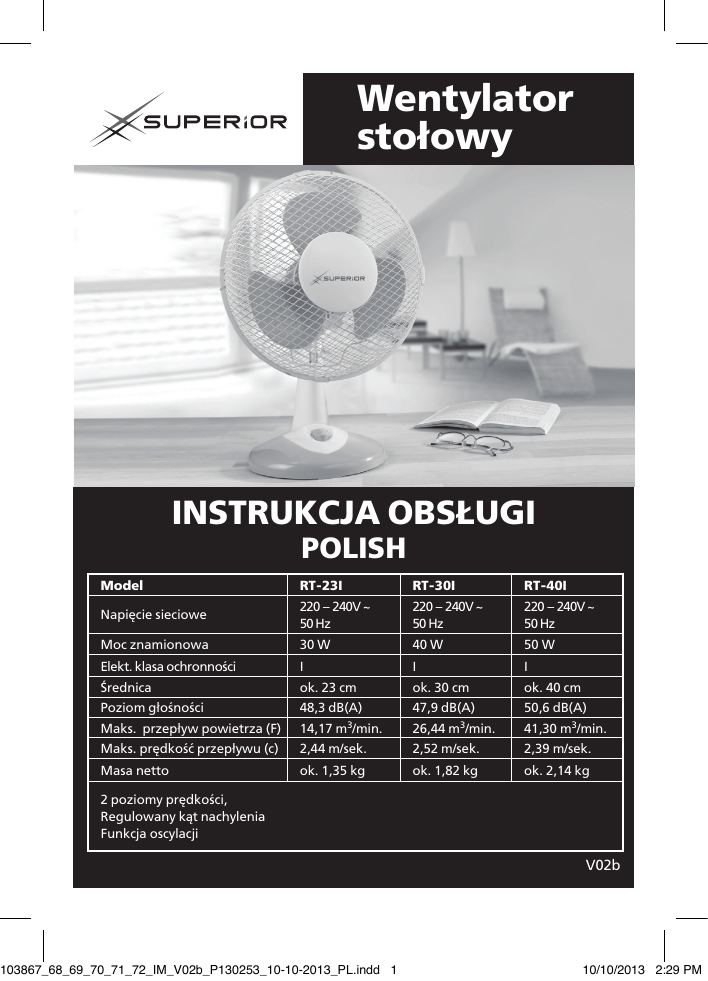

Wentylator stołowy - superior

Wentylator
stołowy
INSTRUKCJA OBSŁUGI
POLISH
Model
RT-23I
RT-30I
RT-40I
Napięcie sieciowe
220 – 240V ~
50 Hz
220 – 240V ~
50 Hz
220 – 240V ~
50 Hz
Moc znamionowa
30 W
40 W
50 W
Elekt. klasa ochronności
I
I
I
Średnica
ok. 23 cm
ok. 30 cm
ok. 40 cm
Poziom głośności
48,3 dB(A)
47,9 dB(A)
50,6 dB(A)
Maks. przepływ powietrza (F)
14,17 m3/min.
26,44 m3/min.
41,30 m3/min.
Maks. prędkość przepływu (c)
2,44 m/sek.
2,52 m/sek.
2,39 m/sek.
Masa netto
ok. 1,35 kg
ok. 1,82 kg
ok. 2,14 kg
2 poziomy prędkości,
Regulowany kąt nachylenia
Funkcja oscylacji
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 1
V02b
10/10/2013 2:29 PM
SPIS TREŚCI
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
02
PRZEGLĄD URZĄDZENIA
04
PRZED PIERWSZYM URUCHOMIENIEM
04
MONTAŻ05
OBSŁUGA URZĄDZENIA
05
CZYSZCZENIE I KONSERWACJA 06
UTYLIZACJA 06
SERWIS / GWARANCJA
06
WAŻNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Podczas użytkowania urządzeń elektrycznych przestrzegać należy
podstawowych wskazówek bezpieczeństwa użytkowania. Aby
uniknąć niebezpieczeństw poparzeń, porażenia prądem, pożarów
i/lub uszkodzenia ciała, przed uruchomieniem urządzenia zapoznać
się należy dokładnie z instrukcją obsługi i podczas użytkowania
przestrzegać należy wszystkich zawartych w niej wskazówek.
Prosimy o staranne przechowywanie tej instrukcji obsługi na
wypadek późniejszego użycia.
W przypadku przekazania urządzenia osobie trzeciej należy
przekazać jej również tą instrukcję.
WSKAZOWKI OGOLNE
•
•
•
•
•
•
•
•
•
•
•
Urządzenia elektryczne nie są zabawkami! Dzieci trzymać należy z dala
od urządzenia!
Urządzenie użytkować można tylko zgodnie z jego przewidzianym
celem zastosowania.
Urządzenie to przeznaczone jest do użytku prywatnego, nie do
zastosowań usługowych.
Włączonego lub podłączonego do sieci urządzenia nie należy
pozostawiać bez nadzoru.
Podczas nieużytkowania, w przypadku awarii i podczas czyszczenia
należy wyłączać urządzenie i wyciągać wtyczkę.
Urządzenia nie wolno przenosić trzymając za przewód zasilający.
Urządzenie należy utrzymywać w czystym stanie.
Urządzenia nie wolno użytkować na wolnym powietrzu.
Urządzenie należy regularnie sprawdzać pod względem widocznych
uszkodzeń.Urządzenia nie wolno w żadnym wypadku używać, jeżeli
stwierdzimy uszkodzenia, jeżeli urządzenie upadło lub nie pracuje
bez zarzutu. Nie wolno nigdy dokonywać prób naprawy urządzenia
samemu.
Naprawy przeprowadzane mogą być tylko przez wykwalifikowany
serwis naprawczy.
Gniazdko wtyczkowe powinno znajdować się w pobliżu urządzenia
aby w nagłych przypadkach bez trudu wyciągnąć wtyczkę.
2
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 2
10/10/2013 2:29 PM
ZAGROŻENIA ZE STRONY PRĄDU
•
•
•
•
•
•
•
•
•
•
•
Podane na tabliczce znamionowej urządzenia napięcie musi być
zgodne z napięciem w sieci elektrycznej.
Urządzenie podłączać tylko do przepisowo zainstalowanego gniazda
wtyczkowego. Nie wolno stosować stołowych listew z gniazdami lub
przedłużaczy.
Urządzenia nie wolno nigdy zasilać przez wyłączniki czasowe lub inne
urządzenia zdalnego sterowania.
Urządzenia, przewodu zasilającego i wtyczki nie wolno nigdy dotykać
wilgotnymi lub mokrymi rękami oraz jeżeli stoimy na mokrym podłożu.
Przewodu zasilającego nie wolno przeprowadzać przez zlewozmywak.
Nie zanurzać w wodzie.
Zanurzenie w wodzie lub innych płynach stwarza zagrożenie życia
przez porażenie prądem!
Przewód zasilający trzymać z dala od gorących powierzchni, otwartego
ognia, bezpośrednich promieni słonecznych oraz ostrych krawędzi.
Podczas użytkowania należy uważać, aby przewód nie został
przyciśnięty (np. w drzwiach).
Przy wyjmowaniu wtyczki ciągnąć zawsze za wtyczkę, nigdy za
przewód.
W przypadku uszkodzenia przewodu zasilającego, aby uniknąć
niebezpieczeństw, musi być on wymieniony przez odpowiednio
wykwalifikowanego fachowca. To samo dotyczy wtyczki sieciowej.
Jako dodatkowe zabezpieczenie zalecamy wyposażenie instalacji
elektrycznej w łazience w prądowy wyłącznik różnicowy o prądzie
wyzwalającym nie większym niż 30 mA. W tym celu należy zwrócić się
do autoryzowanego specjalisty elektryka.
ZAGROŻENIA DLA LUDZI
•
•
•
•
•
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby
(w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub
psychicznej lub osoby nie mające doświadczenia lub znajomości
sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie
z instrukcją użytkowania sprzętu, przekazaną przez osoby
odpowiadające za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią się one
urządzeniem.
Dzieci mogą nie rozpoznać niebezpieczeństw wynikających z
obchodzenia się urządzeniami elektrycznymi. Urządzenie trzymać z
dala od dzieci.
Prosimy o szczególną uwagę podczas użytkowania urządzenia, jeżeli
w pobliżu znajdują się dzieci!
Materiały opakowaniowe takie jak plastikowe torebki, kawałki
styropianu i małe części należy trzymać poza zasięgiem dzieci.
Niebezpieczeństwo udławienia!
Podczas rozkładania przewodu należy uważać, aby nie stał się on
przyczyną potknięcia.
3
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 3
10/10/2013 2:29 PM
•
Uważać na to, żeby samo urządzenie nie stało się przyczyną potknięcia
SPECYFICZNE DLA ARTYKUŁU ZAGROŻENIA
•
•
•
•
•
Pamiętać, żeby kosz bezpieczeństwa nie był zabrudzony i był
prawidłowo zamknięty.
Urządzenia nie wolno używać bez kosza bezpieczeństwa.
Pamiętać, żeby w pobliżu urządzenia nie wisiały/leżały żadne materiały
jak zasłony, które mogłyby zostać wciągnięte przez urządzenie.
Urządzenia nie stawiać bezpośrednio przy krawędzi stołu! Urządzenie
musi stać pewnie i stabilnie na blacie stołu.
Wentylator może być używany tylko w kompletnie zmontowanym
stanie! W regularnych odstępach czasu sprawdzać wszelkie połączenia
śrubowe/wtykowe! Luźne śruby dokręcić i poprawić połączenia
wtykowe.
PRZEGLĄD URZĄDZENIA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Przednia siatka ochronna
Śruba
Łopatka
Pierścień mocujący
Nakrętka
Tylna siatka ochronna
Uchwyt
Trzpień silnika
Obudowa silnika
Sztyft do aktywacji ruchu
obrotowego
Gałka do regulacji kąta nachylenia
Wyłącznik OFF / przyciski mocy
Stopka
Haki z tworzywa sztucznego
Podstawka
Bez ilustracji: Śruba do przymocowania
stopki do stojaka urządzenia / przewód
sieciowy z wtyczką
PRZED PIERWSZYM URUCHOMIENIEM
•
•
Z opakowania wyjąć wszystkie elementy urządzenia i usunąć wszelkie materiały
opakowaniowe i wkładki.
Całkowicie rozwinąć przewód sieciowy.
4
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 4
10/10/2013 2:29 PM
MONTAŻ
•
•
•
•
•
•
•
•
•
•
•
•
•
Jeśli nie zmontowano fabrycznie: Haki z tworzywa sztucznego (14) stopki (13)
wetknąć dokładnie w podstawkę (15). WSKAZÓWKA: Najpierw wetknąć
czubek stopki (13), a następnie wcisnąć tylną część na podstawkę (15). Hak z
tworzywa sztucznego (14) słyszalnie zaskoczy.
Urządzenie skręcić z podstawką (15). Do tego celu użyć śruby, która były
przymocowana fabrycznie na dolnej stronie podstawki (15).
Odkręcić pierścień mocujący (4) z trzpienia silnika (8) i zdjąć go.
Teraz tylną siatkę ochronną (6) założyć na trzpień silnika (8), żeby uchwyt (7)
skierowany był do góry. Pamiętać, żeby otwory tylnej siatki ochronnej (6)
dopasowane były dokładnie do sztyftów jednostki silnikowej.
Pierścień mocujący (4) wkręcić na trzpień silnika (8) i dokręcić go. Tylna siatka
ochronna (6) jest przymocowana.
Teraz odkręcić śrubę (2) i nakrętkę (5) z tylnej siatki ochronnej (6) i otworzyć do
góry metalowe klamry po lewej i prawej stronie.
Teraz na trzpień silnika (8) założyć łopatkę (3).
Teraz przednią siatkę ochronną (1) założyć na tylną siatkę ochronną (6).
Pamiętać, żeby otwory przedniej siatki ochronnej (1) skierowane były do góry
i znajdowały się dokładnie nad otworem tylnej siatki ochronnej (6), z którego
wykręcona została mała śruba z nakrętką (2, 5).
Teraz przednią siatkę ochronną (1) założyć na metalowy kątownik na dole na
tylnej siatce ochronnej (6).
Teraz zamknąć do przodu przednią siatkę ochronną (1), aż znajdzie się ona
równo z tylną siatką ochronną (6).
Następnie zamknąć na dół metalowe klamry tylnej siatki ochronnej (6) łącząc
obydwie siatki ochronne (1,6).
Teraz małą śrubę (2) przełożyć przez otwór i nakręcić na nią nakrętkę (5). Siatki
ochronne (1, 6) są teraz ze sobą skręcone.
OBSŁUGA URZĄDZENIA
•
•
•
•
•
•
Włożyć wtyczkę sieciową do gniazda wtyczkowego.
Urządzenie posiada 2 następujące poziomy mocy: wolno (L = Low) i szybko
(H = High).
Nacisnąć żądany przycisk mocy (12) L lub H. Urządzenie wystartuje.
Funkcję obrotową uruchamia się i wyłącza przez wciśnięcie lub wyciągnięcie
sztyftu dla ruchu obrotowego (10). Wyciągnięcie do góry = stała pozycja
(zatrzymanie) / wciśnięcie = wentylator obraca się z lewej na prawą stronę i z
powrotem.
Jeśli ma być zmieniony kąt nachylenia wentylatora, poluzować znajdującą się
z boku gałkę (11) przekręcając ją ruchem przeciwnym do ruchu wskazówek
zegara i przechylić silnik na żądaną pozycję. Następnie gałkę (11) dokręcić
ruchem zgodnym z ruchem wskazówek zegara w celu stabilizacji pozycji.
W celu wyłączenia nacisnąć przycisk OFF (12).
5
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 5
10/10/2013 2:29 PM
CZYSZCZENIE I KONSERWACJA
Przed czyszczeniem należy zawsze wyłączyć urządzenie i wyjąć
wtyczkę z gniazdka wtyczkowego!
•
•
•
•
•
•
Urządzenia, przewodu sieciowego i wtyczki nie wolno zanurzać w wodzie lub
innych płynach w celu ich umycia. Należy je czyścić przy użyciu suchej szmatki.
W przypadku mocnych zabrudzeń zewnętrzną powierzchnię urządzenia
przetrzeć można ostrożnie wilgotną ściereczką, a następnie wytrzeć ją
starannie do sucha. Należy pamiętać, żeby do wnętrza urządzenia nie dostała
się wilgoć.
Do czyszczenia nie wolno stosować agresywnych środków do czyszczenie,
stalowych szczotek, proszku do szorowania lub innych twardych przedmiotów,
które mogłyby porysować powierzchnię.
Urządzenie należy czyścić regularnie.
Nigdy nie wolno stosować rozpuszczalników, benzyny lub środków na bazie
oleju, gdyż mogą one uszkodzić obudowę.
Aby zagwarantować prawidłową pracę urządzenia należy regularnie dokręcać
widoczne na urządzeniu połączenia śrubowe.
UTYLIZACJA
URZĄDZENIA ELEKTRYCZNE Z PRYWATNYCH GOSPODARSTW
DOMOWYCH
•
•
Jeżeli urządzenie elektryczne nie będzie więcej użytkowana
przekazać je należy bezpłatnie do miejscowego punktu zbiórki
takich urządzeń.
Urządzeń elektrycznych nie wolno w żadnym wypadku wyrzucać
do pojemników na śmieci komunalne (patrz symbol).
DALSZE WSKAZÓWKI DOTYCZĄCE UTYLIZACJI
•
•
Urządzenia oddawać należy w takim stanie, żeby ich późniejsze
wykorzystanie lub utylizacja nie były ograniczone. Przedtem
należy usunąć baterie, aby uniknąć zniszczenia zbiorników
zawierających płyny.
Urządzenia elektryczne mogą zawierać substancje szkodliwe. W
przypadku złego obchodzenia się lub uszkodzenia urządzenia
prowadzić mogą one przy późniejszej utylizacji urządzenia do
uszczerbków na zdrowiu lub do zanieczyszczeń wody i gruntu.
SERWIS / GWARANCJA
Okres gwarancji wynosi trzy lata i rozpoczyna się w dniu zakupu. Gwarancja
obejmuje wady i usterki, które mogą wystąpić w okresie gwarancji w ramach
normalnego użytkowania. Gwarancja dotyczy produktów zakupionych i używanych
w Europie. Niniejsza gwarancja dotyczy niemieckiego prawa z wykluczeniem
6
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 6
10/10/2013 2:29 PM
konwencji Narodów Zjednoczonych o umowach dot. międzynarodowej sprzedaży
towarów (CISG).
Należy zachować paragon jako dowód zakupu.
W przypadku gwarancji kupujący nie ponosi kosztów związanych z realizacją
odszkodowania. Rodzaj odszkodowania (naprawa, wymiana lub zwrot kosztów
zakupu) zależy od kupującego.
Gwarancja wygasa w przypadku uszkodzeń, modernizacji i niezgodnego
z przeznaczeniem użytkowania, o ile znajdują się one poza zakresem
odpowiedzialności gwaranta. Obowiązuje to szczególnie w następujących
przypadkach:
•
•
•
•
•
•
Ingerencja w urządzenie przez nieautoryzowane osoby.
Modernizacje przy i wewnątrz urządzenia, usunięcie lub zamazywanie numeru
seryjnego, usunięcie lub zmiana plomby na urządzeniu.
W przypadku uszkodzeń spowodowanych wstrząsami, upadkiem lub innymi
czynnikami zewnętrznymi.
W przypadku uszkodzeń wynikających z nieprawidłowego użytkowania.
W przypadku przyczyn zewnętrznych, jak np. przepięcie, uderzenie pioruna.
Komercyjne użytkowanie urządzenia.
Prawa ustawowe kupującego w przypadku uszkodzenia urządzenia (późniejsza
dostawa, wycofanie, redukcja, odszkodowanie) nie są objęte niniejszą gwarancją.
Oryginalne opakowanie produktu należy zachować na przyszłość.
Wymienione elementy są na ogół przedmiotem pozostałego okresu gwarancji
urządzenia.
W przypadku pytań dotyczących produktu lub tej instrukcji obsługi lub
ewentualnego stwierdzenia usterek w produkcie prosimy zwrócić się bezpośrednio
do Infolinii w celu omówienia dalszych kroków.
7
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 7
10/10/2013 2:29 PM
Ważna wskazówka:
Prosimy o nieprzesyłanie urządzenia bez wezwania na nasz adres. Prosimy o
wcześniejszy kontakt z naszą Linią Serwisową.
Nr artykułu: 103867, 103869, 103871 (BIAŁY),
103868, 103870,103872 (CZARNY)
WŁAŚCICIEL CERTYFIKATU ZE ZNAKIEM GS: / GS - LICENCE - HOLDER:
FOSHAN SHUNDE RIHUANG ELECTRIC CO., LTD.
WYPRODUKOWANO DLA: / PRODUCED FOR:
ZENTRALE HANDELSGESELLSCHAFT - ZHG - MBH
HANNS-MARTIN-SCHLEYER-STRASSE 2
D-77656 OFFENBURG
www.zhg-online.com
WYPRODUKOWANO W CHINACH
www.superior-online.eu
Wszystkie rysunki służą wyłącznie do ilustracji i nie zawsze przedstawiają
rzeczywisty wygląd urządzenia.
Wszystkie prawa zastrzeżone.
8
103867_68_69_70_71_72_IM_V02b_P130253_10-10-2013_PL.indd 8
10/10/2013 2:29 PM
