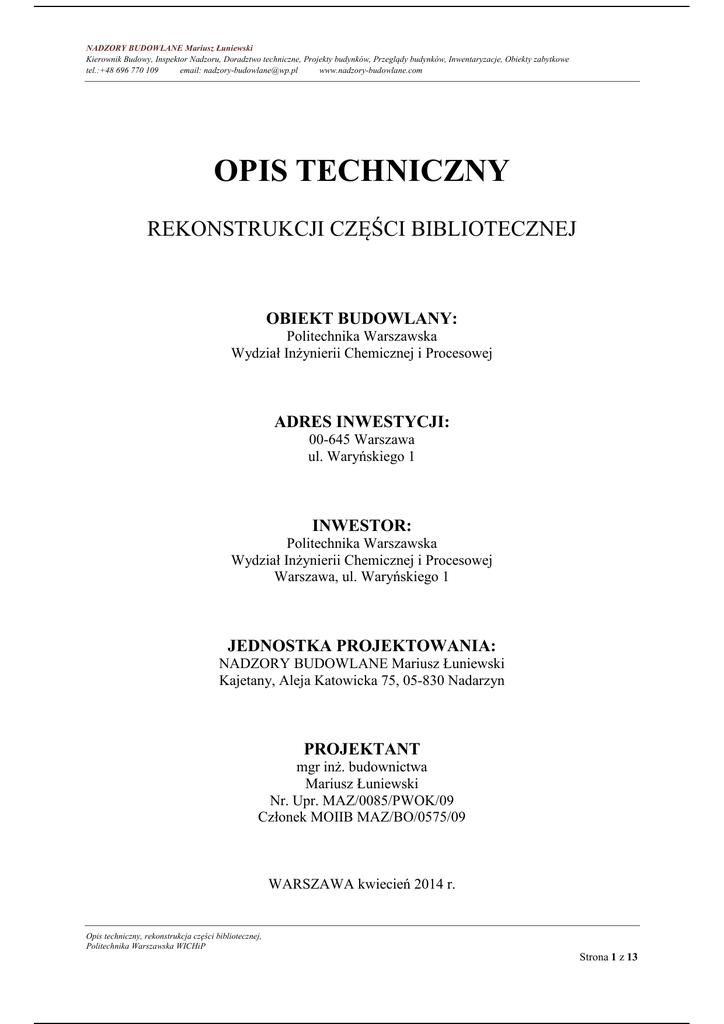

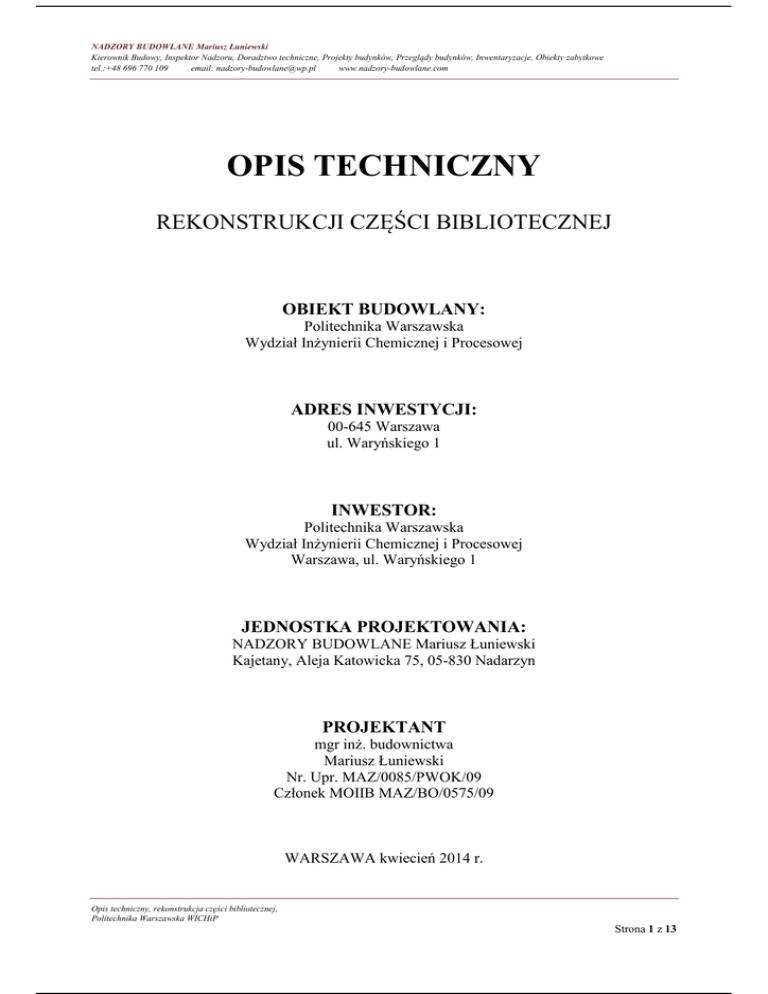

OPIS TECHNICZNY
REKONSTRUKCJI CZĘŚCI BIBLIOTECZNEJ
OBIEKT BUDOWLANY:
Politechnika Warszawska
Wydział Inżynierii Chemicznej i Procesowej
ADRES INWESTYCJI:
00-645 Warszawa
ul. Waryńskiego 1
INWESTOR:
Politechnika Warszawska
Wydział Inżynierii Chemicznej i Procesowej
Warszawa, ul. Waryńskiego 1
JEDNOSTKA PROJEKTOWANIA:
Kajetany, Aleja Katowicka 75, 05-830 Nadarzyn
PROJEKTANT
mgr inż. budownictwa
Mariusz Łuniewski
Nr. Upr. MAZ/0085/PWOK/09
Członek MOIIB MAZ/BO/0575/09
WARSZAWA kwiecień 2014 r.
Opis techniczny, rekonstrukcja części bibliotecznej,
Politechnika Warszawska WICHiP
Strona 1 z 13
tel.:+48 696 770 109
SPIS ZAWARTOŚCI OPRACOWANIA:
1. ZAŁĄCZNIKI FORMALNO PRAWNE:
- kopia uprawnień projektanta
- kopia zaświadczenia o przynależności do Izby Inżynierów Budownictwa
- oświadczenie projektanta
2. OPIS TECHNICZNY
3. CZĘŚĆ RYSUNKOWA
Strona 2 z 13
tel.:+48 696 770 109
1.
Załączniki formalno-prawne
Strona 3 z 13
tel.:+48 696 770 109
NINIEJSZYM
OŚWIADCZA
SIĘ,
ŻE
PROJEKT
REKONSTRUKCJI
CZĘŚCI
BIBLIOTECZNEJ W WARSZAWIE PRZY ul. WARYŃSKIEGO 1, BUDYNEK
POLITECHNIKI
WARSZAWSKIEJ
PROCESOWEJ
WYKONANY
WYDZIAŁU
ZOSTAŁ
INŻYNIERII
ZGODNIE
Z
CHEMICZNEJ
I
OBOWIĄZUJĄCYMI
PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ.
Strona 4 z 13
tel.:+48 696 770 109
2. Opis techniczny
1. Podstawa opracowania
- Zlecenie Wydziału Inżynierii Chemicznej i Procesowej Politechniki Warszawskiej
- Oględziny obiektu dokonane we wrześniu 2013 roku oraz w lutym 2014 roku
- Dokumentacja stanu istniejącego budynku
- Opinia Techniczna ustalenia dopuszczalnego obciążenia stropu z Oceną wpływu na
statykę budynku
- Informacje uzyskane od zleceniodawcy
- Publikacje książkowe, normy, instrukcje i akty prawne
- Przedmiar na wykonanie prac budowlanych
2. Przedmiot, zakres i cel oceny
Przedmiotem opracowania jest opis techniczny rekonstrukcji części bibliotecznej
(pomieszczenie Nr 604) w budynku Wydziału Inżynierii Chemicznej i Procesowej
Politechniki Warszawskiej.
3. Lokalizacja budynku
Przedmiotowy budynek zlokalizowany jest przy ulicy Waryńskiego 1 w Warszawie.
Działka posiada dostęp do drogi publicznej. Budynek nie leży też w strefie
eksploatacji górniczej.
4. Charakterystyka budynku
Zespół budynków, mieszczących Wydział Inżynierii Chemicznej i Procesowej
Politechniki Warszawskiej, został zlokalizowany na terenie wolnym od zabudowy
przy ul. Waryńskiego 1 w odległości kilkudziesięciu metrów od ulicy. Płaski teren, na
którym znajdują się budynki jest uzbrojony we wszystkie instalacje miejskie z
dojazdami o nawierzchniach typu utwardzonego.
Budynek części wysokiej jest o konstrukcji żelbetowej, prefabrykowanej, stanowi w
przekroju poprzecznym ramę 8-kondygnacyjną dwusłupową z wspornikami i ze
sztywnymi węzłami. Słupy i ramy są zamocowane w monolitycznych stopach
fundamentowych. Budynek zaprojektowano z prefabrykowanych ram o kształcę „H”,
z wspornikami wysuniętymi na zewnątrz. Obciążenia poziome poprzeczne,
przenoszone są na układ ramowy przez sztywne tarcze stropowe. W kierunku
Strona 5 z 13
tel.:+48 696 770 109
podłużnym obciążenie od wiatru przenoszone jest przez wielopiętrowe ramy
jednoprzęsłowe. Stropy opierające się na ryglach ram zaprojektowano z płyt typu
„ŻERAŃ”.
5. Opis prac
Opis stanu istniejącego
Część biblioteczna obecnie składa się z dwóch pomieszczeń Nr. 605 oraz Nr. 604.
Pomieszczenia są zlokalizowane na szóstym piętrze budynku Wydziału Inżynierii
Chemicznej i Procesowej Politechniki Warszawskiej.
Ściany wewnętrzne wykonane, jako murowane z cegły, tynkowane tynkiem
cementowo-wapiennym malowane farbą emulsyjną. Brak jest odspojeń oraz złuszczeń
tynku. Miejscowo są widoczne rysy, drobne pęknięcia tynku. Widoczne jest pęknięcie
tynku na suficie w miejscu łączenia płyt stropowych oraz w miejscu gdzie płyta
stropowa łączy się z nadprożem okiennym. Na ścianach widoczne są typowe ślady
użytkowania pomieszczenia (lekkie otarcia, zarysowania, miejscowo niewielkie
ubytki tynku). Na podłodze ułożone są płytki z tworzywa sztucznego. Miejscowo
widoczne są pęknięcia płytek oraz odspojenia. Parapety wykonane z lastryko,
miejscami widoczne nierówności głównie na łączeniu poszczególnych elementów.
Drzwi drewniane płycinowe – starego typu. Instalacja elektryczna starego typu
„aluminiowa”. Lampy oświetleniowe starego typu.
Zakres prac remontowych
Integralną częścią opisu zakresu prac do wykonania jest „Przedmiar” planowanych do
wykonania prac remontowych.
Zakres prac obejmuje demontaż istniejących skrzydeł drzwiowych, wykucie z muru
ościeżnic, wykucie kratek wentylacyjnych orasz drzwiczek rewizyjnych. Prace
rozbiórkowe ściany oddzielającej pomieszczenia Nr. 604 i Nr. 605 polegają na
rozebraniu części obudowy szachtu oraz ścianki pomiędzy ścianą zewnętrzną i
obudową szachów. Rozbiórki będą prowadzone w zakresie zgodnym z rysunkiem I-2
– lokalizacja ścian do wyburzenia. W rejonie rozebranej części szachtu będą
postawione nowe ściany w zakresie zgodnym z rysunkiem I-2 łącznie z powtórnym
montażem drzwiczek rewizyjnych. Zdemontowana zostanie posadzka z tworzyw
Strona 6 z 13
tel.:+48 696 770 109
sztucznych. Po zerwaniu posadzki należy podłoże betonowe oczyścić mechanicznie z
pozostałości kleju. Wykonawca prac remontowych zobowiązany jest do wykonania
przeglądu posadzki betonowej w celu stwierdzenia stanu technicznego posadzki. W
przypadku stwierdzenia odspojeń lub spękań posadzki konieczne będzie wykonanie
naprawy w technologii i w zakresie niezbędnym do właściwego użytkowania
pomieszczenia. Wymieniona zostanie istniejąca szlichta na 20%-tach powierzchni
pomieszczenia, niemniej zakres wymiany ustalony będzie po przeglądzie posadzki.
Niezbędne będzie uzupełnienie tynków po pracach rozbiórkowych. Należy wykonać
naprawy po demontażu instalacji elektrycznej oraz w miejscu położenia nowej
instalacji, oraz Wykonawca dokona przegląd tynku w celu stwierdzenia czy występują
odspojenia. W miejscach pęknięć tynku lub w miejscach, które zostaną
zakwalifikowane, jako odspojone i będą wymagały usunięcia, należy wykonać
niezbędne naprawy łącznie z naprawą spękań tynku nad oknami oraz wokół okien.
Technologia naprawy spękań powinna być dobrana przez Wykonawcę w sposób
gwarantujący wyeliminowanie pojawiania się pęknięć po zakończeniu prac
remontowych. Z uwagi na planowane uzupełnienia tynków prace naprawcze należy
wykonać w sposób, który zapewni jednolitą fakturę ścian. Niezbędne będzie
wykonanie „przetarcia” tynku w celu wyeliminowania widocznych miejsc po
naprawach. Wszystkie miejsca napraw muszą być zagruntowane preparatem
gruntujący (zwiększającym przyczepność). Posadzka po oczyszczeniu z pozostałości
kleju oraz po wykonaniu niezbędnych napraw będzie zagruntowana oraz wyrównana
masą samopoziomującą. Następnie po czasie pielęgnacji niezbędnym do uzyskania
właściwej wytrzymałości warstwy masy samopoziomującej podłoże powinno być
oczyszczone i wyszlifowane (zebranie mleczka cementowego, nierówności,
zabrudzeń). Tak przygotowane podłoże należy zagruntować, następnie ułożyć
posadzkę z wykładzin rulonowych klejoną i zgrzewaną z tworzyw sztucznych z
listwami przyściennymi lub z wywinięciem wykładziny na ścianę. Parametry
wykładziny powinny być dobrane do charakteru pomieszczenia. Posadzka powinna się
charakteryzować łatwością czyszczenia, oraz powinna być odporna na zabrudzenia.
Planuje się gruntownie ścian i sufitów oraz dwukrotne malowanie farbą emulsyjną.
Remont parapetów wewnętrznych polega na wypełnieniu szczelin oraz malowaniu
łącznie z wykonaniem przeglądu i uszczelnień parapetów zewnętrznych.
Strona 7 z 13
tel.:+48 696 770 109
Remont instalacji elektrycznej polega na usunięciu istniejącej instalacji i na ułożeniu
nowej zgodnie z rysunkiem
I-6. Należy zdemontować istniejące oprawy
oświetleniowe, gniazda elektryczne oraz przewody elektryczne. Następnie do
wykonania są bruzdy w miejscach ułożenia nowych kabli z wykonaniem napraw
tynku. Ilość punktów elektrycznych, rozmieszczenie oraz zakres prac do wykonania
zgodnie z rysunkiem I-6. Po wykonaniu instalacji elektrycznej należy wykonać
niezbędne pomiary instalacji udokumentowane protokołem, osoba wykonująca
pomiary musi mieć stosowne uprawnienia. Nowe oprawy oświetleniowe w oprawie
zamkniętej, podstawa z poliwęglanu PC odpornego na uderzenia. Klosz z poliwęglanu
PC lub akrylowy AC (z pleksiglasu bezbarwnego gładkiego na zewnątrz,
pryzmatycznego wewnątrz). Odbłyśnik wewnętrzny z aluminium polerowanego lub z
blachy stalowej malowanej elektrostatycznie. Długość kompletu oprawy dostosowana
do wymiary świetlówek 2x36W. Oprawy na linkach stalowych na wysokości 2,5m od
podłogi. Planuje się zamontowanie opraw z awaryjnym podświetleniem. W miejscu
uzgodnionym z Zamawiającym będzie zamontowany przycisk awaryjnego odcięcia
napięcia w miejscu umożliwiającym łatwe użycie przycisku.
Remont instalacji sanitarnej i c.o. polega na demontażu grzejników żeliwnych,
płukaniu oraz czyszczeniu z malowaniem farbą odporną na wysokie temperatury.
Należy wykonać przeróbkę instalacji c.o. wg. rysunku I-5. Do usunięcia są rury od
grzejników do szachtów i zastąpieniu ich rurkami zamontowanymi w podłodze w
wykonanych wcześniej bruzdach. W celu podłączenia umywalki należy wykonać
przedłużenie pionu kanalizacyjnego oraz wody. Po przeróbkach instalacji c.o.
niezbędna jest do przeprowadzenia próba szczelności grzejników potwierdzona
protokołem.
6. Przepisy, normy, wymagania ogólne
Przepisy:
(1) Ustawa z dnia 07.07.1994 Prawo Budowlane (Dz.U.2006.156.1118 wraz ze
zmianami).
(2) Rozporządzenie Ministra Infrastruktury z dnia 12.04.2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(Dz.U.2002.75.690 wraz z późniejszymi zmianami).
Strona 8 z 13
tel.:+48 696 770 109
(3) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia
21.04.2006r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów
budowlanych i terenów (Dz.U. 2006.80.563).
(4) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26.09.1997r.
w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy – Tekst jednolity
(Dz.U.2003.169.1650).
(5) Rozporządzeniem Ministra Infrastruktury z dnia 06.02.2003r. w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz.U2003.47.401).
Normy:
Normy, których aktualizowany na bieżąco wykaz, zamieszczony jest w Biuletynie
Informacji Publicznej (BIP) Polskiego Komitetu Normalizacyjnego (PKN) oraz na
stronie
internetowej
właściwych
PKN (www.pkn.pl),
dziedzinach,
grupach
skatalogowane
i podgrupach
są
zgodnie z
tematycznie
we
Międzynarodową
Klasyfikacją Norm (International Classification for Standards - ICS).
Normy najczęściej stosowane, związane budownictwem i realizacją, sklasyfikowano:
•
w dziedzinie nr 91 – „Budownictwo i Materiały Budowlane”,
•
w dziedzinie nr 13 – „Środowisko. Ochrona zdrowia. Bezpieczeństwo”,
Zaleca się, aby Wykonawca, w procesie realizacji inwestycji posiłkował się jedynie
normami zamieszczonymi w BIP PKN lub na stronie internetowej PKN, to znaczy
aktami jednoznacznie dopuszczonymi do stosowania w budownictwie na terenie
Rzeczpospolitej Polskiej. Stosowanie i posiłkowanie się innymi normami niż
wskazanymi powyżej, każdorazowo powinno być uzgodnione z Zamawiającym, przed
ich zastosowaniem.
Wymagania ogólne:
Jakakolwiek zmiana Wykonawcy w stosunku do „przedmiaru” powinna być
zaakceptowana przez Zamawiającego.
Strona 9 z 13
tel.:+48 696 770 109
Materiały, technologie i systemy oraz warunki techniczne wykonania i odbioru robót
zgodnie z odnośnymi normami i/lub aprobatami technicznymi i świadectwami
dopuszczenia.
Po wykonaniu prac zostanie opracowany kosztorys powykonawczy, na podstawie,
którego, po uprzedniej akceptacji przez Zamawiającego, dokonane zostanie
rozliczenie zadania podstawowego zamówienia.
Zamawiający przewiduje udzielenie zamówień uzupełniających, które będą polegały
na powtórzeniu robót wymienionych w przedmiarze, w zwiększonym zakresie,
niezbędnych do realizacji zamówienia podstawowego Wykonawca jest zobowiązany
do wykonania powierzonych prac remontowych zgodnie ze sztuka budowlaną.
OPRACOWAŁ
Strona 10 z 13
tel.:+48 696 770 109
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I
OCHRONY ZDROWIA
Nazwa opracowania:
Rekonstrukcja części bibliotecznej
Adres obiektu:
Warszawa
ul. Waryńskiego 1
Nazwa oraz adres inwestora:
Politechnika Warszawska, Wydział Inżynierii Chemicznej i Procesowej
ul. Waryńskiego 1
00-645 Warszawa
Imię i nazwisko projektanta sporządzającego informację:
Mariusz Łuniewski
WARSZAWA kwiecień 2014 r.
Strona 11 z 13
tel.:+48 696 770 109
Część opisowa.
1. Zakres całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych
elementów.
Zakres zamierzenia budowlanego obejmuje wykonanie wykonanie rekonstrukcji
części bibliotecznej.
Kolejność realizacji:
1. Prace rozbiórkowe – demontaż drzwi, rozebranie ścianek ceglanych, zerwanie
posadzki z tworzywa sztucznego, demontaż instalacji elektrycznej oraz c.o.
2. Wywóz gruzu.
3. Prace naprawcze, uzupełnienie tynków, postawienie nowej ściany ceglanej,
4. Naprawa posadzki
5. Wykonanie nowej posadzki, wykonanie nowej instalacji elektrycznej, renowacja
grzejników
6. Prace malarskie i wykończeniowe.
2. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych i zdrowia ludzi.
1. Wykonanie rozbiórek ścian istniejących, prace naprawcze, malarskie, prace
związane z wykonaniem instalacji elektrycznej oraz c.o. i wod-kan – prace na
wysokości powyżej 0,5m, zagrożenie upadkiem. Praca za pomocą elektronarzędzi –
zagrożenie porażenia prądem.
3. Wskazania sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych.
Instruktaż musi być przeprowadzony przez kierownika budowy (lub inspektora bud.)
w obecności kompletnej ekipy budowlanej przed przystąpieniem do realizacji prac i
przed każdym niebezpiecznym etapem prac.
4. Wskazanie środków technicznych
i organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
bezpieczną i sprawną komunikację, umożliwiająca szybką ewakuację na wypadek
pożaru.
- opracowanie planu BIOZ dla inwestycji
- wykonywanie prac zgodnie z obowiązującymi przepisami budowlanymi i przepisami
BHP
- wykonywanie praz zgodnie ze sztuką budowlaną
- właściwe prowadzenie prac na wysokości
OPRACOWAŁ:
Mariusz Łuniewski
Strona 12 z 13
tel.:+48 696 770 109
3. Część rysunkowa
I-1
Inwentaryzacja stanu istniejącego
I-2
Lokalizacja ścian do wyburzenia i nowych do postawienia
I-3
Stan pomieszczenia po przebudowie
I-4
Instalacja c.o. i wod-kan, stan istniejący
I-5
Instalacja c.o. i wod-kan, stan projektowany
I-6
Instalacja elektryczna – stan projektowany
Strona 13 z 13
Powered by TCPDF (www.tcpdf.org)

opis techniczny - Politechnika Warszawska

Transkrypt

Podobne dokumenty

Kto może zostać kustoszem Stosownie do obowiązującego przepisu

Instrukcja dostępu do sieci WiFi w Bibliotece Głównej UP dla

Marek Mirosław Łuniewski

OGŁOSZENIA DROBNE

MARIUSZ WANDOR życiorys

Firma z otwartym sercem

Płyta MPMK

Lojalizm czy realizm? Polacy wobec władzy rosyjskiej w XIX wieku

zabójstwo w targoszynie – akt oskarżenia
