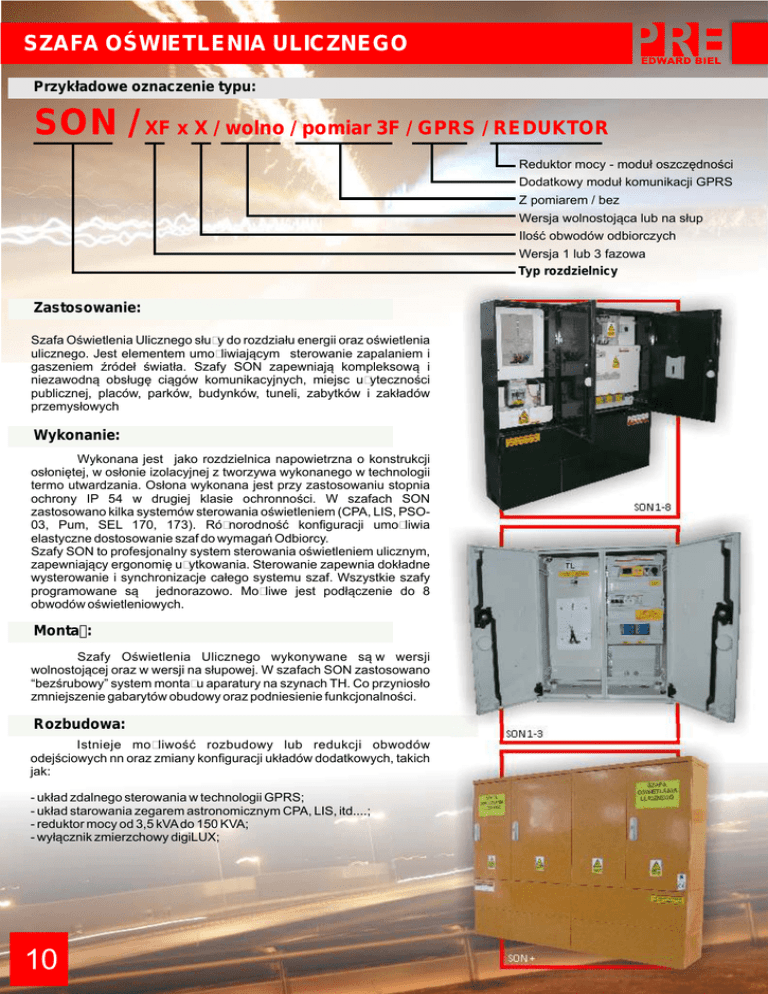

SZAFA OŚWIETLENIA ULICZNEGO

SZAFA OŚWIETLENIA ULICZNEGO
EDWARD BIEL
Przykładowe oznaczenie typu:
SON / XF x X / wolno / pomiar 3F / GPRS / REDUKTOR
Reduktor mocy - moduł oszczędności
Dodatkowy moduł komunikacji GPRS
Z pomiarem / bez
Wersja wolnostojąca lub na słup
Ilość obwodów odbiorczych
Wersja 1 lub 3 fazowa
Typ rozdzielnicy
Zastosowanie:
Szafa Oświetlenia Ulicznego służy do rozdziału energii oraz oświetlenia
ulicznego. Jest elementem umożliwiającym sterowanie zapalaniem i
gaszeniem źródeł światła. Szafy SON zapewniają kompleksową i
niezawodną obsługę ciągów komunikacyjnych, miejsc użyteczności
publicznej, placów, parków, budynków, tuneli, zabytków i zakładów
przemysłowych
Wykonanie:
Wykonana jest jako rozdzielnica napowietrzna o konstrukcji
osłoniętej, w osłonie izolacyjnej z tworzywa wykonanego w technologii
termo utwardzania. Osłona wykonana jest przy zastosowaniu stopnia
ochrony IP 54 w drugiej klasie ochronności. W szafach SON
zastosowano kilka systemów sterowania oświetleniem (CPA, LIS, PSO03, Pum, SEL 170, 173). Różnorodność konfiguracji umożliwia
elastyczne dostosowanie szaf do wymagań Odbiorcy.
Szafy SON to profesjonalny system sterowania oświetleniem ulicznym,
zapewniający ergonomię użytkowania. Sterowanie zapewnia dokładne
wysterowanie i synchronizacje całego systemu szaf. Wszystkie szafy
programowane są jednorazowo. Możliwe jest podłączenie do 8
obwodów oświetleniowych.
SON 1-8
Montaż:
Szafy Oświetlenia Ulicznego wykonywane są w wersji
wolnostojącej oraz w wersji na słupowej. W szafach SON zastosowano
“bezśrubowy” system montażu aparatury na szynach TH. Co przyniosło
zmniejszenie gabarytów obudowy oraz podniesienie funkcjonalności.
Rozbudowa:
SON 1-3
Istnieje możliwość rozbudowy lub redukcji obwodów
odejściowych nn oraz zmiany konfiguracji układów dodatkowych, takich
jak:
- układ zdalnego sterowania w technologii GPRS;
- układ starowania zegarem astronomicznym CPA, LIS, itd....;
- reduktor mocy od 3,5 kVA do 150 KVA;
- wyłącznik zmierzchowy digiLUX;
10
SON +
SZAFA OŚWIETLENIA ULICZNEGO
EDWARD BIEL
Wyposażenie:
- obudowa termoutwardzalna o właściwych wymiarach;
- fundament termo lub uchwyt na słup;
- zegar astronomiczny CPA, LIS, PSO, Pum, SEL;
- układ pomiarowy jedno- lub trójfazowy;
- zabezpieczenie szafy R303/RBK-00;
- układ sterowania oświetleniem;
- lampki sygnalizacyjne L311;
- przełącznik 4G;
- zabezpieczenia układu sterowania:
- gniazdo serwisowe 230V;
- ograniczniki przepięć kl. C;
- zaciski odejściowe ZUG;
- zabezpieczenia odejść obwodów R301, S301.
Wyposażenie szafy może być dobierane przez Klienta według
zapotrzebowania. Szafki wykonywane są na indywidualne zamówienia.
Zgodność z normami:
Szafa Oświetlenia Ulicznego SON 1-3,1-8 spełnia wymagania norm:
PN-EN 60439-1: 2003 + A1: 2006, EN 60439-1: 1999 + A1: 2004
PN-EN 60439-5: 2002, EN 60439-5: 1996 + A1: 1998
Dane techniczne:
Napięcie znamionowe: 230/400 [V]
Napięcie znamionowe izolacji: 500 [V]
Prąd znamionowy ciągły toru głównego: do 250 [A]
Prąd znamionowy obwodu oświetl.: do 63 [A]
Stopień ochrony: IP44, 54
Odporność na uderzenia: IK10
Klasa ochronności: II
Napięcie znamionowe udarowe wytrzymywane: 2,5 [kV]
Dodatkowe moduły:
W Szafie Oświetlenia Ulicznego SON istnieje możliwość zamontowania dodatkowych modułów:
- sterownik oświetlenia ulicznego z modemem zdalnej komunikacji przez sieć GSM;
- reduktor mocy o parametrach właściwych dla danej szafy i ilości obwodów;
- sterownik oświetlenia ulicznego CPA 2000+ lub CPA 5RC
Zastosowanie dodatkowych modułów zapewnia nam skonfigurowanie szafy SON spełniającą wszystkie wymagania Klienta.
Szafa Oswietlenia Ulicznego SON
przeznaczona jest do instalowania na
slupach elektro-energetycznych. Moga
b y c p o d w i e s z a n e n a s t a l o w yc h
uchwytach. Dodatkowym elementem
wyposazenia jest fundament
termoutwardzalny dajacy mozliwosc
umieszczenia szafy w gruncie.
Przedstawione powyzej konfiguracje
SON, to przykladowe wykonanie.
Istnieje mozliwosc rozbudowy lub
redukcji obwodów oraz zmiany w
konfiguracji elementów dodatkowych,
takich jak: czlonu oswietlenia, ukladu
pomiaru energii.
