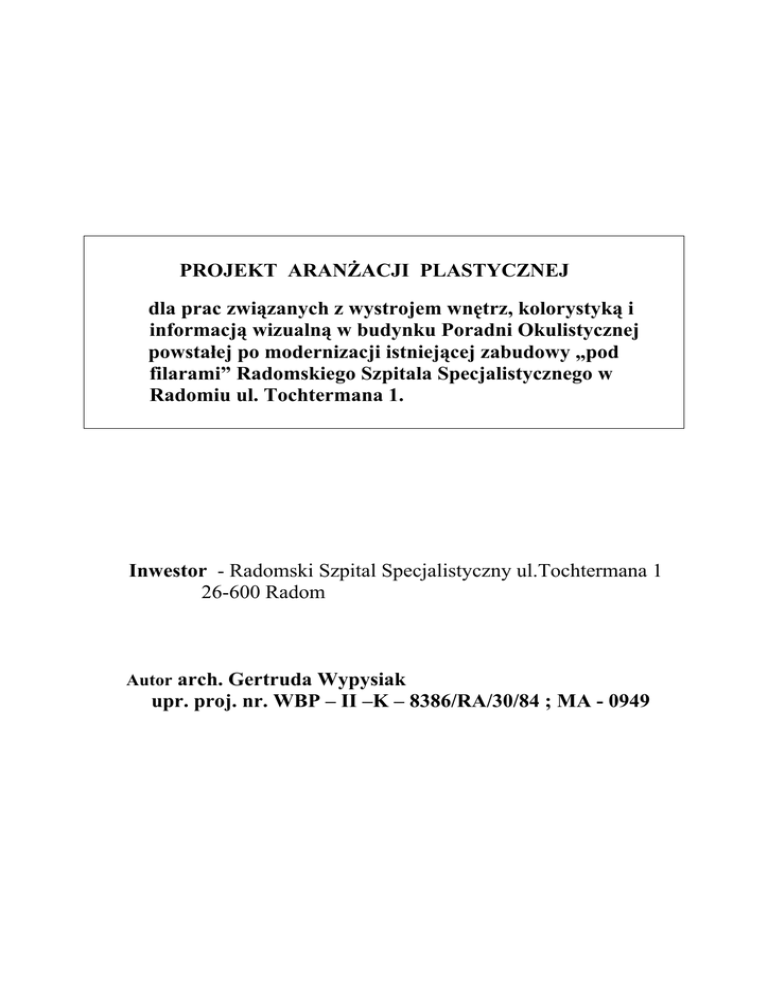

PROJEKT ARANŻACJI PLASTYCZNEJ
dla prac związanych z wystrojem wnętrz, kolorystyką i
informacją wizualną w budynku Poradni Okulistycznej
powstałej po modernizacji istniejącej zabudowy „pod
filarami” Radomskiego Szpitala Specjalistycznego w
Radomiu ul. Tochtermana 1.
Inwestor - Radomski Szpital Specjalistyczny ul.Tochtermana 1
26-600 Radom
Autor arch. Gertruda Wypysiak
upr. proj. nr. WBP – II –K – 8386/RA/30/84 ; MA - 0949
Opracowanie zawiera:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
opis techniczny dla prac aranżacyjnych
rzut przyziemia – detale posadzek – propozycja kolorystyczna
rozwinięcia ścian korytarza – propozycja plastyczna
rozwinięcia ścian halu – propozycja kolorystyczna
rozwinięcia ścian komunikacji istniejącej ( wspólnej ) oraz
aneksu sanitarnego
detal ścian korytarza - wymiarowanie
detal ścian korytarza wzdłuż pochylni - wymiarowanie
detal wejścia z korytarza wspólnego – wymiarowanie
detal wejścia z korytarza wspólnego z rejestracją –
wymiarowanie
aneks sanitarny w gabinecie - wymiarowanie
detal elementów informacyjnych (lokalizacyjnych) wymiarowanie
detal elementów informacyjnych ( wewnętrznych ) –
wymiarowanie
detale elementów informacyjnych – propozycje plastyczne
wykaz kolorów dla aranżacji plastycznej
OPIS TECHNICZNY
DLA ZAMIERZONYCH PRAC ARANŻACYJNYCH
(WNĘTRZARSKICH) w pomieszczeniach Poradni Okulistycznej
1. Zakres prac budowlanych
Zgodnie z zamierzeniem inwestora – aby podnieść standard usług w
Poradni Okulistycznej – prace budowlane przeprowadzone zgodnie z
dokumentacją budowlaną Projekt Budowlany i Wykonawczy dla celów
modernizacji będą obejmowały kompleksową modernizację wskazanej
przestrzeni. Prace te są także procesem mającym doprowadzić do
całkowitego dostosowania poradni do tzw. wymagań unijnych, które
traktują standardy funkcjonalne, medyczne i estetyczne na wysokim,
równorzędnym poziomie z punktu widzenia pacjenta. Kompleksowy
zakres prac budowlanych dla w/w zadania określa w/w dokumentacja.
Niniejsze opracowanie jest jej kontynuacją określającą elementy
plastyczne takie jak kolorystyka, wystrój wnętrz, elementy wizualne i
informacyjne.
2. Podstawa opracowania
Za podstawę niniejszego opracowania przyjęto zgodnie z umową
zawartą z inwestorem dokumentację budowlaną dla przedmiotowego
budynku, przedmiar robót wykonany dla potrzeb kosztorysowych przez
inż. Macieja Olędra oraz ustalenia spisane w notatkach materiałowych
(załączniki w w/w dokumentacji).
3. Założenia plastyczne dla przedmiotowej przestrzeni
Przestrzeń jaką Inwestor przeznaczył na Poradnię Okulistyczną można
zaliczyć do kategorii „minimalna”. Można ją opisać jako wystarczającą
ale niekomfortową. Takie odczucia powodują konieczność
poszukiwania dla wnętrza plastycznych rozwiązań zmierzających do
optycznego powiększenia gabarytów. Założenia które mają spełnić te
wymogi to: jasne barwy w tle ścian pomieszczeń poradni, pastelowe i
radosne w odbiorze akcenty kolorystyczne służące celom
informacyjnym, ciepła, pastelowa posadzka podkreślająca kształt
pomieszczenia, wyraźnie zaznaczone kolorem „mocnym” wejścia do
pomieszczeń i kontrastowy akcent kolorystyczny na frontowej ścianie
rejestracji służący skupieniu uwagi pacjenta zaraz po wejściu do
poczekalni. Jasna i jednolita płaszczyzna sufitu podwieszanego powinna
zamknąć przestrzeń poradni w spójną całość. Z uwagi na brak
możliwości podkreślenia funkcjonalnego poczekalni, przyjęto zasadę
wyróżnienia (jako znak informacyjny) kolorowych krzeseł, które nie
zachowują zasady pastelizacji stosowanych barw.
4. Szczegółowy opis rozwiązań dla poszczególnych pomieszczeń
Poradni Okulistycznej
gabinety lekarskie i aneksy pomocnicze typu ciemnia
o ściany – farba akrylowa matowa w kolorze perłowym białym wg.
palety RAL 1015, glazura w aneksie sanitarnym – biała lub o jeden
o
o
o
o
o
o
ton ciemniejsza niż ściana, fugi i kątowniki w kolorze o jeden
walor ciemniejsze niż glazura
sufit podwieszany na standardowych wieszakach modułowych
podwieszonych do istniejącej konstrukcji stropu, biały z elementów
gładkich umożliwiających czyszczenie, z jednoczesnym
zamontowaniem oświetlenia punktowego – takie rozwiązanie nie
powoduje dodatkowych obciążeń dla konstrukcji,
elementy stolarki otworowej okiennej – białe z żaluzjami
przeciwsłonecznymi w kolorach pastelowych dopasowanych do
tapicerki foteli obrotowych
elementy stolarki otworowej drzwiowej – białe PCV z matową
szybą lub białymi żaluzjami
posadzka - wykładzina Tarkett GRANIT AS z założeniem
własności antystatycznych w dwu odcieniach szarości: 3040384
oraz 3040382 pas szerokości 30cm wzdłuż ścian i 3040383 cała
posadzka w aneksie sanitarnym; posadzki należy wykonać wg
zaleceń technologicznych zawartych w projekcie budowlanym i
wykonawczym; cokół 15cm bezspoinowo na płaszczyznę ściany
3040382;
parapety okienne – konglomerat marmurowy, biały lub laminat
biały lub jasno popielaty
wyposażenie meblowe wg. systemu wybranego przez Inwestora z
uwzględnieniem kolorystyki pastelowej
korytarz, poczekalnie, hall
o ściany – ściana wzdłuż pochylni - farba akrylowa matowa w
kolorze perłowym białym wg. palety RAL 1015 z ukośnymi
pasmowymi akcentami barwnymi w odcieniach żółci (RAL 1032,
1006, 1018, 1004) z ukierunkowaniem w stronę rejestracji; kąt
nachylenia, szerokości i rysunek trasy wg. rozwinięć ścian w
korytarzu, hallu i przy wejściu
o sufit podwieszany na standardowych wieszakach modułowych
podwieszonych do istniejącej konstrukcji stropu, biały z elementów
gładkich umożliwiających czyszczenie, z jednoczesnym
zamontowaniem oświetlenia punktowego – takie rozwiązanie nie
powoduje dodatkowych obciążeń dla konstrukcji,
o elementy stolarki otworowej drzwiowej – pełne drzwi laminowane
w kolorze naturalnego jasnego drewna, z kolorowym akcentem
wzdłuż futryny szerokości 15cm (RAL 8019 – farba akrylowa)
o posadzka - wykładzina Tarkett GRANIT MULTISOFE 3476772 z
założeniem własności antypoślizgowych, oraz GRANIT 3040382 pas szerokości 30cm wzdłuż ścian z otworami a także GRANIT AS
3040384 położony na istniejącej posadzce Poradni Endoskopowej z
zachowaniem kształtu wg. rysunku rzutu przyziemia w projekcie
budowlanym; posadzki należy wykonać wg zaleceń
technologicznych zawartych w projekcie budowlanym oraz
wykonawczym; spoina ciemna w kolorze ciemno szarym
o cokół wysokości 15cm jak pas posadzki przy ścianach z założeniem
bezspoinowego wywinięcia na płaszczyznę ściany
o wyposażenie meblowe wg. systemu wybranego przez Inwestora z
uwzględnieniem barwy czerwieni rubinowej (RAL 3003)
o roleta zamykająca wejście ze wspólnego hallu z Poradnią
Endoskopową – zwijana w kolorze ciemno czerwonym (RAL
3003)
rejestracja i aneks socjalny
o ściany – ściana wzdłuż pochylni - farba akrylowa matowa w
kolorze perłowym białym wg. palety RAL 1015 z ukośnymi
pasmowymi akcentami barwnymi w odcieniach żółci (RAL 1032,
1006, 1018, 1004) z ukierunkowaniem w stronę witryny okiennej;
kąt nachylenia, szerokości i rysunek trasy wg. rozwinięć ścian w
korytarzu, hallu i przy wejściu; glazura w aneksie socjalnym – biała
lub o jeden ton ciemniejsza niż ściana, fugi i kątowniki w kolorze o
jeden walor ciemniejsze niż glazura
o sufit podwieszany na standardowych wieszakach modułowych
podwieszonych do istniejącej konstrukcji stropu, biały z elementów
gładkich umożliwiających czyszczenie, z jednoczesnym
zamontowaniem oświetlenia punktowego – takie rozwiązanie nie
powoduje dodatkowych obciążeń dla konstrukcji,
o elementy stolarki otworowej okiennej – systemowe rozwiązanie
PCV z rdzeniem stalowym lub systemowe aluminiowe w kolorze
białym
o elementy stolarki otworowej drzwiowej – białe z pełnymi
płycinami z blachy lub PCV w kolorze zielonym (RAL 6005) ,
ewentualnie z zewnętrzną roletą zwijaną białą zamykającą okno
podawcze
o parapety okienne – konglomerat marmurowy, biały lub laminat
biały lub jasno popielaty
o posadzka - wykładzina Tarkett GRANIT AS z założeniem
własności antystatycznych w dwu odcieniach: 18775 pas szerokości
30cm wzdłuż ścian i 3040382 cała posadzka; posadzki należy
wykonać wg zaleceń technologicznych zawartych w projekcie
budowlanym i wykonawczym; cokół jak na korytarzu z
uwzględnieniem Tarketu 18775
o wyposażenie meblowe wg. systemu wybranego przez Inwestora z
uwzględnieniem barwy czerwieni rubinowej (RAL 3003)
pomieszczenia sanitarne
o ściany – farba akrylowa matowa w kolorze perłowym białym wg.
palety RAL 1015, glazura – biała lub o jeden ton ciemniejsza niż
ściana, fugi i kątowniki w kolorze o jeden walor ciemniejsze niż
glazura
o sufit podwieszany na standardowych wieszakach modułowych
podwieszonych do istniejącej konstrukcji stropu, biały z elementów
gładkich umożliwiających czyszczenie, z jednoczesnym
zamontowaniem oświetlenia punktowego – takie rozwiązanie nie
powoduje dodatkowych obciążeń dla konstrukcji,
o posadzka - terakota o własnościach antypoślizgowych, w kolorach
jasno szarych (RAL ); fugi i kątowniki w kolorze o jeden walor
ciemniejsze niż terakota; cokół – jedna płytka na ścianę ze spoiną
półokrągłą wklęsłą; posadzki należy wykonać wg zaleceń
technologicznych zawartych w projekcie budowlanym i
wykonawczym; cokół 15cm bezspoinowo na płaszczyznę ściany
3040382;
o wejściowe główne elementy stolarki otworowej drzwiowej – pełne
drzwi laminowane w kolorze białym, z otworami wentylacyjnymi
lub kratką wentylacyjną w ich dolnej części; ścianki systemowe do
kabin sanitarnych jasno popielate lub jasno zielone
5. Opis technologii wykonania
Ze względów praktycznych przyjęto następujący zakres i etapowanie
prac budowlanych:
• w pomieszczeniach gdzie zmieniana będzie posadzka należy zdjąć
istniejącą wykładzinę rulonową, oraz płytki terakota położone na
zaprawie
• rozebrać wszystkie cokoły przyścienne w w/w pomieszczeniach
• rozebrać wszystkie warstwy podposadzkowe łącznie
• uzupełnić fragmenty tynków w miejscach gdzie zlikwidowane
zostały wcześniej cokoły przypodłogowe
• wykonać warstwy wyrównawcze zbrojone siatką stalową φ 3mm, o
grubościach 5÷2cm (w zależności od uzyskanego po rozbiórce poziomu)
• ułożyć warstwę izolacji ze styropianu elastycznego 33/30 mm
• ułożyć warstwę izolacyjną z folii polietylenowej
• wykonać warstwę samopoziomującą pod wykładzinę – gr. średnio
5mm
• wykonać zgodnie z technologią posadzkę Tarkett wraz z cokołem
ściennym – wys. 15cm (30cm) oraz spawem „sznurowym”
wygładzonym
• po montażu wykładziny dokonać konserwacji wstępnej polegającej
na usunięciu kurzu i zanieczyszczeń na sucho lub letnią wodą.
• we wszystkich pomieszczeniu przed wykonaniem izolacji i
wylewki pod Tarkett dokonać wyburzenia fragmentów ścianek
działowych a następnie wykonać nowe ścianki działowe oraz
zamontować projektowane okienne i drzwiowe moduły ścienne, po
wcześniejszym dokonaniu obmiaru otworów na nie przeznaczonych
• wykonać naprawę uszkodzonego w czasie rozbiórki tynku
wewnętrznego i pomalować powierzchnię ścian farbą akrylową oraz
wykonać izolacje jw. i wylewkę samopoziomującą pod posadzkę
• zamontować w ścianie i podłodze pulpit z płyty MDF w
pomieszczeniu rejestracji
• wykonać posadzkę wg. technologii jw. i sprawdzić dokładność
wykonania i gładkość uzyskanej powierzchni.
UWAGA – wszystkie prace budowlane powinny być wykonywane pod
nadzorem osoby uprawnionej oraz zgodnie z zaleceniami
technologicznymi producenta wykładziny Tarkett przez przeszkolonych
pracowników dla potrzeb technologii a także zgodnie z zaleceniami
producenta farby akrylowej. Należy sprawdzić czy wskazane produkty
do wnętrzarskich prac wykończeniowych posiadają atesty i certyfikaty
pozwalające na zastosowanie ich w przedmiotowym obiekcie.
6. Opis informacyjnych elementów wizualnych
Wizualne elementy informacyjne dla przedmiotowego obiektu mają za
zadanie uczytelnić pacjentowi funkcję, tak aby mógł się poruszać
bezkolizyjnie w przestrzeni poradni. Wejście główne podkreślono dużą
informacją PORADNIA OKULISTYCZNA zlokalizowaną na
zewnętrznej ścianie pod filarami tak , aby prowadziła pacjenta do
wejścia z zielonego dziedzińca. Kontrastowy zielony kolor w tle biało żółtej ściany stanowiący obramowanie napisu nie pozostanie bez reakcji
idącego przejściem pacjenta. Ten element powtórzono wewnątrz na
ścianie hallu przy nowopowstałym wejściu do Poradni Okulistycznej.
Element informujący pacjenta projektuje się jako baner (wymiary
podano na rysunkach) wykonany na cienkiej tafli PCV lub blachy z
nadrukiem kolorowym metodą sitodruku. Drugi istotny element
informacyjny to tablica informacyjna określająca zasady przyjęć
pacjentów i pracy lekarzy. Ten element potraktowano podobnie
zakładając, że stałe informacje tekstowe zostaną wykonane metodą
sitodruku, informacje modyfikowane będą naklejane przy zastosowaniu
liternictwa samoprzylepnego, które na tworzywie sztucznym lub blasze
jest łatwe do usunięcia. Alternatywą może być naklejenie tekstu na
taśmę przylepną mocowaną doraźnie do tablicy. Przy założeniu, że
informacje dotyczące godzin przyjęć pacjentów i godzin pracy lekarzy
są modyfikowane, nie można stosować stałego nadruku, zaś tekst
zmienny musi być łatwo wymienialny. Optymalnym rozwiązaniem
byłoby zastosowanie elektronicznych urządzeń wyświetlających
niezbędne informacje na ekranie ściennym jw. Drobne informacje
funkcjonalne na drzwiach poszczególnych pomieszczeń poradni
wykonane metodą jw., w kolorystyce określonej na rysunkach są
mocowane do płaszczyzny drzwi za pomocą tzw. rzepów lub kleju.
Zakładając, że ten rodzaj informacji nie będzie jest modyfikowany może
to być nawet mocowanie trwałe ale niewidoczne.
7. Uwagi końcowe
Zewnętrzne elementy małej architektury, które znalazły się w postaci
graficznej w projekcie budowlanym (na rzucie i elewacjach) nie zostały
zaakceptowane przez Delegaturę Wojewódzkiego Konserwatora
Zabytków, stąd nie stanowią elementu niniejszego opracowania.
