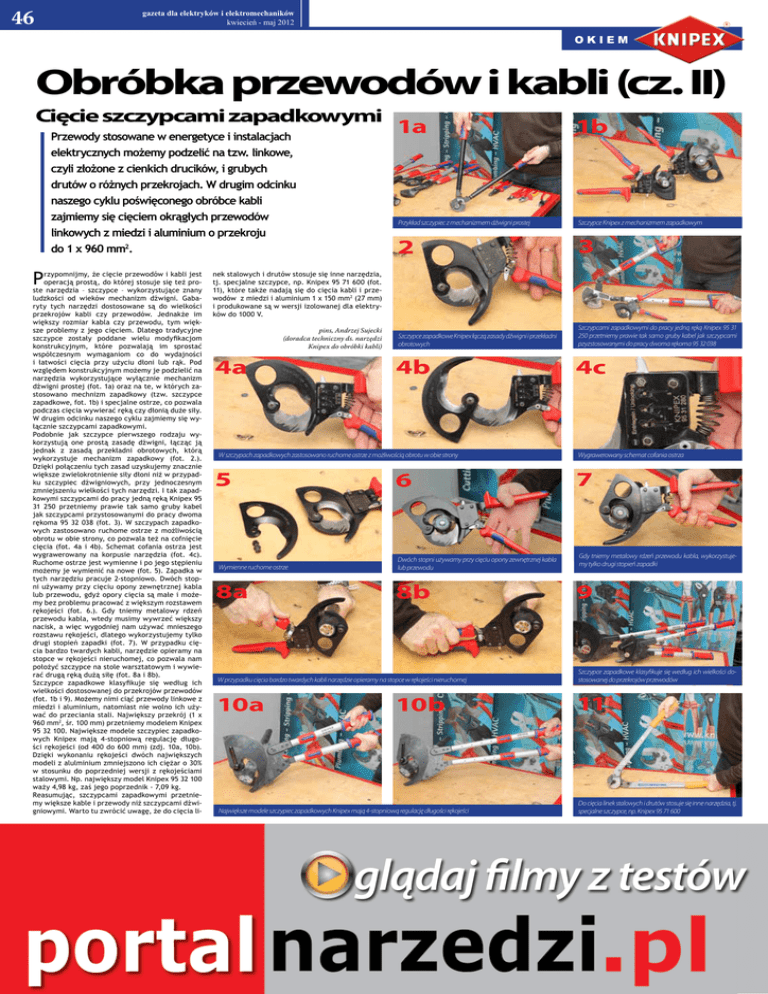

OKIEM
Obróbka przewodów i kabli (cz. II)
Cięcie szczypcami zapadkowymi
Przewody stosowane w energetyce i instalacjach
elektrycznych możemy podzelić na tzw. linkowe,
czyli złożone z cienkich drucików, i grubych
drutów o różnych przekrojach. W drugim odcinku
naszego cyklu poświęconego obróbce kabli
zajmiemy się cięciem okrągłych przewodów
linkowych z miedzi i aluminium o przekroju
do 1 x 960 mm2.
P
rzypomnijmy, że cięcie przewodów i kabli jest
operacją prostą, do której stosuje się też proste narzędzia – szczypce – wykorzystujące znany
ludzkości od wieków mechanizm dźwigni. Gabaryty tych narzędzi dostosowane są do wielkości
przekrojów kabli czy przewodów. Jednakże im
większy rozmiar kabla czy przewodu, tym większe problemy z jego cięciem. Dlatego tradycyjne
szczypce zostały poddane wielu modyfikacjom
konstrukcyjnym, które pozwalają im sprostać
współczesnym wymaganiom co do wydajności
i łatwości cięcia przy użyciu dłoni lub rąk. Pod
względem konstrukcyjnym możemy je podzielić na
narzędzia wykorzystujące wyłącznie mechanizm
dźwigni prostej (fot. 1a) oraz na te, w których zastosowano mechnizm zapadkowy (tzw. szczypce
zapadkowe, fot. 1b) i specjalne ostrze, co pozwala
podczas cięcia wywierać ręką czy dłonią duże siły.
W drugim odcinku naszego cyklu zajmiemy się wyłącznie szczypcami zapadkowymi.
Podobnie jak szczypce pierwszego rodzaju wykorzystują one prostą zasadę dźwigni, łącząc ją
jednak z zasadą przekładni obrotowych, którą
wykorzystuje mechanizm zapadkowy (fot. 2.).
Dzięki połączeniu tych zasad uzyskujemy znacznie
większe zwielokrotnienie siły dłoni niż w przypadku szczypiec dźwigniowych, przy jednoczesnym
zmniejszeniu wielkości tych narzędzi. I tak zapadkowymi szczypcami do pracy jedną ręką Knipex 95
31 250 przetniemy prawie tak samo gruby kabel
jak szczypcami przystosowanymi do pracy dwoma
rękoma 95 32 038 (fot. 3). W szczypach zapadkowych zastosowano ruchome ostrze z możliwością
obrotu w obie strony, co pozwala też na cofnięcie
cięcia (fot. 4a i 4b). Schemat cofania ostrza jest
wygrawerowany na korpusie narzędzia (fot. 4c).
Ruchome ostrze jest wymienne i po jego stępieniu
możemy je wymienić na nowe (fot. 5). Zapadka w
tych narzędziu pracuje 2-stopniowo. Dwóch stopni używamy przy cięciu opony zewnętrznej kabla
lub przewodu, gdyż opory cięcia są małe i możemy bez problemu pracować z większym rozstawem
rękojeści (fot. 6.). Gdy tniemy metalowy rdzeń
przewodu kabla, wtedy musimy wywrzeć większy
nacisk, a więc wygodniej nam używać mnieszego
rozstawu rękojeści, dlatego wykorzystujemy tylko
drugi stopień zapadki (fot. 7). W przypadku cięcia bardzo twardych kabli, narzędzie opieramy na
stopce w rękojeści nieruchomej, co pozwala nam
położyć szczypce na stole warsztatowym i wywierać drugą ręką dużą siłę (fot. 8a i 8b).
Szczypce zapadkowe klasyfikuje się według ich
wielkości dostosowanej do przekrojów przewodów
(fot. 1b i 9). Możemy nimi ciąć przewody linkowe z
miedzi i aluminium, natomiast nie wolno ich używać do przeciania stali. Największy przekrój (1 x
960 mm2, śr. 100 mm) przetniemy modelem Knipex
95 32 100. Największe modele szczypiec zapadkowych Knipex mają 4-stopniową regulację długości rękojeści (od 400 do 600 mm) (zdj. 10a, 10b).
Dzięki wykonaniu rękojeści dwóch największych
modeli z alulminium zmniejszono ich ciężar o 30%
w stosunku do poprzedniej wersji z rękojeściami
stalowymi. Np. największy model Knipex 95 32 100
waży 4,98 kg, zaś jego poprzednik - 7,09 kg.
Reasumując, szczypcami zapadkowymi przetniemy większe kable i przewody niż szczypcami dźwigniowymi. Warto tu zwrócić uwagę, że do cięcia li-
1a
1b
Przykład szczypiec z mechanizmem dźwigni prostej
Szczypce Knipex z mechanizmem zapadkowym
2
3
Szczypce zapadkowe Knipex łączą zasady dźwigni i przekładni
obrotowych
Szczypcami zapadkowymi do pracy jedną ręką Knipex 95 31
250 przetniemy prawie tak samo gruby kabel jak szczypcami
pzyzstosowanymi do pracy dwoma rękoma 95 32 038
nek stalowych i drutów stosuje się inne narzędzia,
tj. specjalne szczypce, np. Knipex 95 71 600 (fot.
11), które także nadają się do cięcia kabli i przewodów z miedzi i aluminium 1 x 150 mm2 (27 mm)
i produkowane są w wersji izolowanej dla elektryków do 1000 V.
pins, Andrzej Sujecki
(doradca techniczny ds. narzędzi
Knipex do obróbki kabli)
4a
4b
W szczypach zapadkowych zastosowano ruchome ostrze z możliwością obrotu w obie strony
5
Wymienne ruchome ostrze
8a
6
Dwóch stopni używamy przy cięciu opony zewnętrznej kabla
lub przewodu
8b
W przypadku cięcia bardzo twardych kabli narzędzie opieramy na stopce w rękojeści nieruchomej
10a
10b
Największe modele szczypiec zapadkowych Knipex mają 4-stopniową regulację długości rękojeści
4c
Wygrawerowany schemat cofania ostrza
7
Gdy tniemy metalowy rdzeń przewodu kabla, wykorzystujemy tylko drugi stopień zapadki
9
Szczypce zapadkowe klasyfikuje się według ich wielkości dostosowanej do przekrojów przewodów
11
Do cięcia linek stalowych i drutów stosuje się inne narzędzia, tj.
specjalne szczypce, np. Knipex 95 71 600
