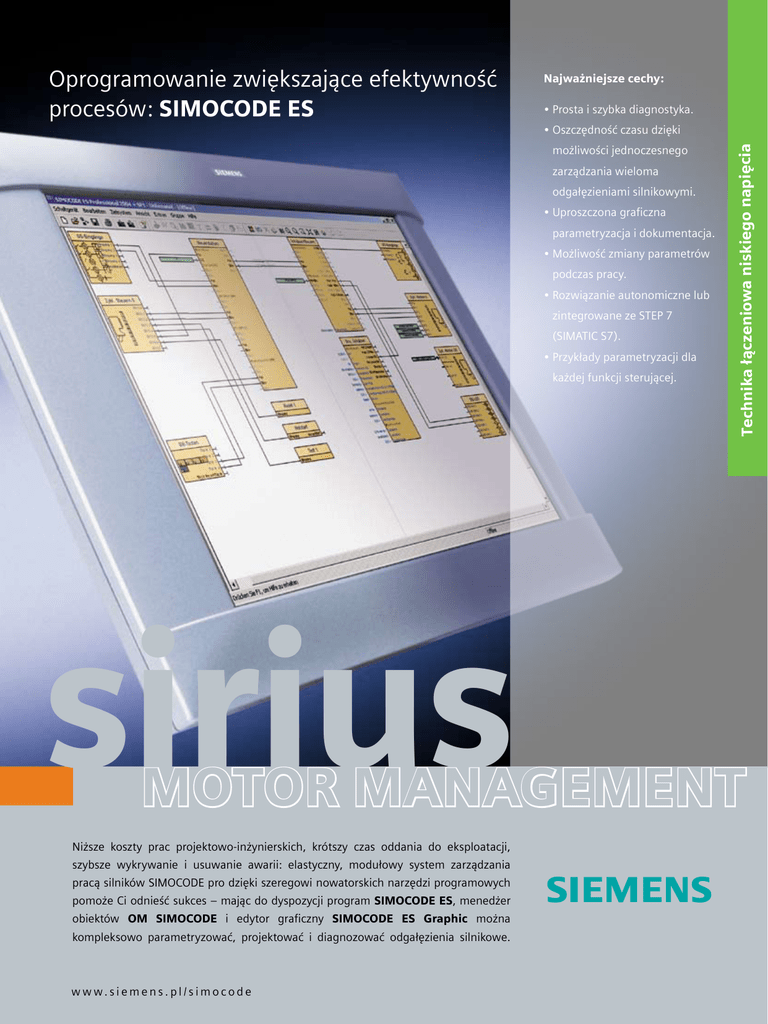

motor management

Oprogramowanie zwiększające efektywność
procesów: SIMOCODE ES
Najważniejsze cechy:
• Prosta i szybka diagnostyka.
możliwości jednoczesnego
zarządzania wieloma
odgałęzieniami silnikowymi.
• Uproszczona graficzna
parametryzacja i dokumentacja.
• Możliwość zmiany parametrów
podczas pracy.
• Rozwiązanie autonomiczne lub
zintegrowane ze STEP 7
(SIMATIC S7).
• Przykłady parametryzacji dla
każdej funkcji sterującej.
sirius
Technika łączeniowa niskiego napięcia
• Oszczędność czasu dzięki
MOTOR MANAGEMENT
Niższe koszty prac projektowo-inżynierskich, krótszy czas oddania do eksploatacji,
szybsze wykrywanie i usuwanie awarii: elastyczny, modułowy system zarządzania
pracą silników SIMOCODE pro dzięki szeregowi nowatorskich narzędzi programowych
pomoże Ci odnieść sukces – mając do dyspozycji program SIMOCODE ES, menedżer
obiektów OM SIMOCODE i edytor graficzny SIMOCODE ES Graphic można
kompleksowo parametryzować, projektować i diagnozować odgałęzienia silnikowe.
www.siemens.pl/simocode
s
Szeroki wachlarz możliwości
odpowiadających wszelkim potrzebom
Nowator skie
pakiety
oprogramowania
przeznaczone
dla
SIMOCODE
pro
zdecydowanie skracają czasochłonne prace związane z projektowaniem, uruchomieniem,
serwisowaniem i konserwacją instalacji oraz systemów przemysłowych.
SIMOCODE ES: przejrzyste, zintegrowane
oprogramowanie zwiększające
dyspozycyjność instalacji
SIMOCODE ES jest centralnym
oprogramowaniem służącym do uruchamiania,
sterowania pracą i diagnozowania systemu
SIMOCODE pro. Dzięki możliwości dokonywania
zmian parametrów w trybie on-line, także
podczas pracy, można uniknąć niepotrzebnych
przestojów w funkcjonowaniu instalacji.
W SIMOCODE pro funkcje sterowania i ochrony,
a także oprzewodowanie obwodów sterujących,
są kontrolowane przez oprogramowanie,
które można w prosty sposób konfigurować za
pomocą SIMOCODE ES. Dostępne są dwie
wersje programu: SIMOCODE ES Smart oraz
SIMOCODE ES Professional.
W wypadku SIMOCODE ES Smart parametryzacja
odbywa się poprzez bezpośrednią komunikację
z urządzeniem, natomiast SIMOCODE ES
Professional realizuje parametryzację
i diagnostykę centralnie, poprzez magistralę
PROFIBUS. Wizualizacja wszystkich danych
diagnostycznych, serwisowych i ruchowych,
dostarcza w każdej chwili bogatych informacji
o bieżącym stanie samego silnika jak również
instalacji - także poprzez magistralę PROFIBUS.
Menedżer obiektów OM SIMOCODE pro jest
częścią pakietu SIMOCODE ES Professional.
Dzięki temu narzędziu programowemu
SIMOCODE ES jest „całkowicie zintegrowany”
w ramach SIMATIC S7. Gdy oba pakiety
oprogramowania są zainstalowane na PG/PC,
w którym wykonywana jest konfiguracja
hardwarowa SIMATIC S7, wtedy SIMOCODE ES
można wywoływać, jednym kliknięciem myszy
komputerowej, bezpośrednio z poziomu STEP 7.
SIMOCODE ES GRAPHIC: inteligentne
narzędzie zwiększające przejrzystość
systemu
Edytor graficzny SIMOCODE ES Graphic
może być opcjonalnie stosowany z pakietem
SIMOCODE ES Smart lub SIMOCODE ES
Professional. Po jego zainstalowaniu interfejs
parametryzujący zostaje wzbogacony
o potężny edytor graficzny. Dzięki graficznej
parametryzacji dokumentacja parametrów
urządzenia, a tym samym dokumentacja
instalacji, staje się znacznie bardziej przejrzysta.
Nowa efektywność
w całym okresie istnienia instalacji
Projektowanie
• Funkcje urządzenia są konfigurowane graficznie za pomocą
myszy komputerowej:
Projektowanie
Uruchamianie
Konserwacja/serwis
Projektowanie
Uruchamianie
Konserwacja/serwis
Projektowanie
Uruchamianie
Konserwacja/serwis
- metodą „przeciągnij i upuść”
- poprzez łączenie ze sobą bloków funkcjonalnych
- poprzez ustawienie parametrów.
• Dokumentacja tworzona jestz zestawieniem szczegółowych
list parametrów.
• Sparametryzowane funkcje logiczne są wyświetlane
w postaci graficznej.
• Funkcjom logicznym towarzyszą opisowe komentarze.
Uruchamianie
• Urządzenia są parametryzowane przez magistralę
PROFIBUS, co upraszcza i przyspiesza proces uruchamiania
instalacji z centralnej dyspozytorni.
• Przebiegi czasowe wartości mierzonych – np. prąd silnika,
można wyeksportować do arkusza Excel w celu późniejszej
oceny.
• Każdy silnik jest identyfikowany w powiązaniu
z odgałęzieniem (kod lokalizacji i kod instalacji), skąd możliwe
jest bezpośrednie odniesienie do schematu obwodu.
• Parametryzacja grupowa daje możliwość równoczesnego
uruchamiania wielu urządzeń przy użyciu magistrali
PROFIBUS.
• Podczas uruchamiania odgałęzienie jest testowane
i sterowane lokalnie, tj. bezpośrednio z poziomu
rozdzielnicy, bądź centralnie poprzez magistralę PROFIBUS.
Konserwacja/serwis
• Komentarze dotyczące konserwacji można zapisywać
w urządzeniach powiązanych z poszczególnymi
odgałęzieniami oraz odczytywać przy użyciu sterownika PLC.
• Wewnętrzny rejestr dostarcza informacji o ostatnich
21 zdarzeniach w przypadku wystąpienia zakłócenia
bądź konieczności przeprowadzenia konserwacji.
• Przejrzysty system komunikacji on-line, obejmuje
ostrzeżenia, wyzwolenia oraz komunikaty.
• Wyświetlane są szczegółowe dane serwisowe
i statystyczne, z możliwością ich skasowania
w razie wystąpienia awarii bądź konieczności
przeprowadzenia konserwacji.
Wydanie PL: 03/2007
Wymagania sprzętowe
W celu korzystania z SIMOCODE ES konieczne jest użycie programatora bądź
komputera z poniżej wskazanym minimalnym wyposażeniem: procesor (zalecenie
Microsoft), pamięć RAM i karta grafiki:
ProcesorRAM
Grafika
MS Windows 2000
P 600
256 MB
SVGA 1024 x 768
MS Windows XP
P 800
256 MB
SVGA 1024 x 768
SIMOCODE ES potrzebuje ok. 150 MB pamięci na twardym dysku. W wypadku korzystania
z SIMOCODE ES za pośrednictwem magistrali PROFIBUS, konieczne jest użycie procesora
komunikacyjnego Siemens dla sieci PROFIBUS.
Wymagania programowe
SIMOCODE ES może działać w poniższych systemach operacyjnych:
• MS Windows 2000 Professional, min. SP3
• MS Windows XP Professional, min. SP1
Nie jest możliwa praca w systemach MS Windows XP Home, MS Windows 95,
MS Windows 98, MS Windows Millennium Edition i MS Windows NT.
Dane do zamówienia
SIMOCODE ES Smart
Do parametryzowania urządzenia poprzez interfejs systemowy w urządzeniu
Nr zamówieniowy: 3ZS1 312-1CC10-0YA0
SIMOCODE ES Professional
Do parametryzowania urządzenia poprzez interfejs systemowy w urządzeniu lub magistralę
PROFIBUS, w tym również z poziomu STEP 7 (Object Manager zawarty w pakiecie)
Nr zamówieniowy: 3ZS1 312-2CC10-0YA0
SIMOCODE ES Graphic
Opcjonalne rozszerzenie SIMOCODE ES Smart/Professional, obejmujące edytor graficzny
do ergonomicznego i przyjaznego parametryzowania metodą „przeciągnij i upuść”.
Nr zamówieniowy: 3ZS1 312-3CC10-0YA0
Informacje w tej broszurze zawierają tylko ogólne
produktów nie zawsze są identyczne z opisem lub
dostarczenia odnośnych charakterystyk istnieje
opisy i charakterystyki pracy, które w wypadku
mogą ulec zmianie na skutek dalszego rozwoju
tylko wówczas, gdy został wyraźnie przewidziany
faktycznego zastosowania
produktów. Obowiązek
w warunkach umowy.
