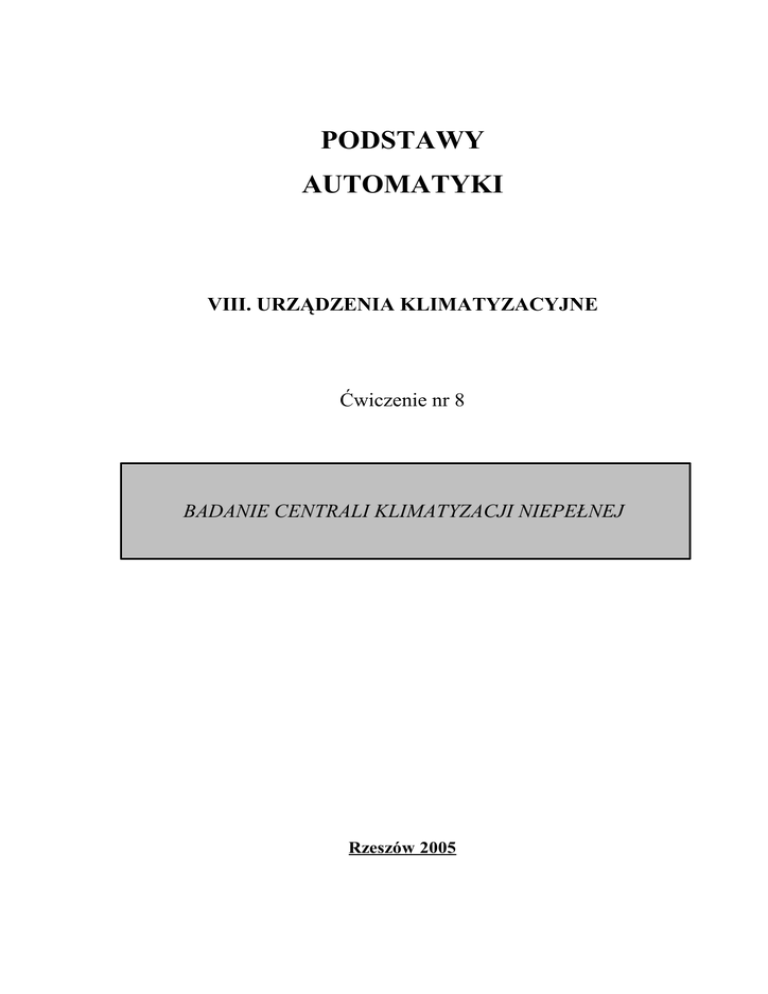

PODSTAWY AUTOMATYKI

PODSTAWY
AUTOMATYKI
VIII. URZĄDZENIA KLIMATYZACYJNE
Ćwiczenie nr 8
BADANIE CENTRALI KLIMATYZACJI NIEPEŁNEJ
Rzeszów 2005
Zakład Badań Konstrukcji
Podstawy Automatyki
1. Wprowadzenie
Klimatyzacja,
jest
to
utrzymywanie
odpowiednich
warunków
klimatycznych: ciśnienia, temperatury, wilgotności oraz składu chemicznego
powietrza - wolnego od zanieczyszczeń w zamkniętych pomieszczeniach.
Celem klimatyzacji jest zapewnienie właściwych warunków higienicznych
i dobrego samopoczucia przebywających w pomieszczeniu ludzi.
Klimatyzacja niepełna jest to utrzymanie odpowiednich parametrów
klimatycznych, ale nie we wszystkich zakresach, np. tylko grzanie lub
chłodzenie powietrza, bez możliwości regulowania jego wilgotnością.
Klimatyzator jest agregatem klimatyzacyjnym. Jest to zespół urządzeń
służących do obróbki (oczyszczania, ogrzewania lub chłodzenia, osuszania lub
nawilżania) powietrza, które jest mieszane i rozprowadzane do pomieszczeń
w celach klimatyzacyjnych.
Klimatyzatory typu split składają się z dwóch części: jednostki zewnętrznej,
umieszczonej
poza
budynkiem
oraz
wewnętrznej
znajdującej
się
w pomieszczeniu klimatyzowanym.
2. Jednostka klimatyzacji niepełnej
Klimatyzator Pinguino Spazio firmy DeLonghi jest klimatyzatorem
niepełnym typu Split. Ze względu na brak możliwości umieszczenia części
zewnętrznej klimatyzatora na elewacji budynku, obieg powietrza wymuszony
przez urządzenie pozostaje w obrębie pomieszczenia.
Urządzenie to, oprócz filtracji, posiada funkcję grzania oraz chłodzenia
nawiewanego powietrza. Możliwa jest regulacja w zakresie temperatury
nawiewanego powietrza, a także wybór jednego z dwóch stopni siły nawiewu.
-2-
Zakład Badań Konstrukcji
Podstawy Automatyki
Wbudowany zegar pozwala na dwudziestoczterogodzinne zaprogramowanie
okresów pracy i przestoju klimatyzatora. Urządzenie posiada trzy typy pracy:
manualny – wszystkie funkcje pracy sterowane są ręcznie; zegarowy – czasowe
włączanie pracy klimatyzatora przy ręcznym nastawianiu parametrów pracy;
oraz całkowite wyłączenie urządzenia.
Przygotowanie
powietrza
nawiewanego
przebiega
według
linii
technologicznej przedstawionej na rysunku 1.
W
F
N
C
Rys. 1. Schemat pracy klimatyzatora Pinguino Spazio.
Obieg
wymuszany
jest
poprzez
pracę
wentylatora
umieszczonego
bezpośrednio przed wylotem powietrza do pomieszczenia. Zasysane powietrze
oczyszczane jest na filtrze znajdującym się przy wlocie, a następnie ogrzewane
lub ochładzane.
3. Termohigrobarometr
Termohigrobarometr firmy LAB-EL składa się z panelu LB-706, służącego
do przetwarzania, rejestracji i wizualizacji wyników pomiarów, oraz
podłączonych do niego sond pomiarowych:
 Sonda LB-701 – termohigrometr – przeznaczony do pomiarów
temperatury za pomocą czujnika Pt-1000 i wilgotności względnej
powietrza
przy
pomocy
pojemnościowego
-3-
czujnika.
Jest
ona
Zakład Badań Konstrukcji
Podstawy Automatyki
elektronicznym miernikiem dostarczającym cyfrowy sygnał wyniku
pomiaru.
 Sonda LB-706B – wbudowany w panel moduł barometryczny służący do
pomiaru ciśnienia.
Istnieje możliwość podłączenia panelu do drukarki, rejestrującej wyniki
pomiarów, oraz do modemu nawiązującego łączność za pośrednictwem sieci
GSM/GPRS.
Aktualne wyniki pomiarów wyświetlane są na wyświetlaczu w następujący
sposób:
1
3
2
4
1 – temperatura powietrza T [C]
2 – wilgotność względna RH [%]
3 – ciśnienie P [hPa], lub [mmHg]
4 - opcjonalnie – zawartość pary wodnej [ppmobj], lub zegar, lub temperatura
punktu rosy DP [C], lub jednostka ciśnienia.
3.1.
Obsługa termohigrometru
Włączanie trybu pracy urządzenia następuje przez naciśnięcie przycisku
tak
.
Wyłączenie przyrządu polega na wybraniu klawiszem F pierwszej funkcji menu
(Wyłączanie) oraz potwierdzenie przyciskiem
tak
.
System menu:
Panel ten posiada 5-cio – przyciskową klawiaturę, służącą do obsługi funkcji
menu przyrządu. Funkcje te dają użytkownikowi możliwość dokonywania
nastaw parametrów pracy, przeglądu zarejestrowanych wyników oraz odczytu
-4-
Zakład Badań Konstrukcji
Podstawy Automatyki
informacji o przyrządzie. Wejście do menu następuje po wciśnięciu
klawisza F.
Do przechodzenia pomiędzy pozycjami menu tego samego poziomu służą
klawisze  oraz . Wybór podmenu niższego poziomu następuje po wciśnięciu
klawisza F. Wyjście do menu wyższego poziomu następuje po wciśnięciu
przycisku nie.
Struktura menu panelu:
1. Wyłączanie
Tak/Nie
– wyłączanie przyrządu
2. Informacje
2.1 Panel
– wyświetla numer seryjny panelu
2.2 Sonda
– wyświetla rodzaj i numer sondy pomiarowej
2.3 Pamięć – wyświetla rozmiar pamięci rejestrującej
2.4 Dodatki
2.5 Zegar
– informacja o dodatkowych modułach pomiarowych
– podgląd zegara czasu rzeczywistego
2.6 Firmware – wyświetla numer seryjny wewnętrznego oprogramowania
2.7 Producent – wyświetla informację o producencie
3. Historia
3.1 Przegląd – przegląd zarejestrowanych rekordów
3.2 Kasowanie – kasowanie zawartości pamięci
4. Ustawienia
4.1 Wyświetlacz – ustawienie parametrów ukazujących się na wyświetlaczu
4.1.1 Pole #3 – ustawienie parametru wyświetlanego w polu 3
4.1.2 Pole #4 – ustawienie parametru wyświetlanego w polu 4
4.1.3 Rozdz. TA – ustawienie rozdzielczości wyświetlania temp.
4.1.4 Jedn. P – ustawienie jednostki prezentacji ciśnienia
4.2 Auto – wyłącz – ustawienie czasu autowyłączania urządzenia
4.3 Rejestracja – ustawienia parametrów rejestracji wyników pomiarów
4.3.1 Interwał – interwał rejestracji
-5-
Zakład Badań Konstrukcji
Podstawy Automatyki
4.3.2 Nadpisuj – tryb rejestracji po zapełnieniu pamięci
4.3.3 Zapis RH – włączenie zapisu wilgotności
4.3.4 Zapis TA – włączenie zapisu temperatury
4.3.5 Zakres TA – ustawienie zakresu zmienności temperatury
4.3.6 Rozdz. TA – ustawienie rozdzielczości zapisywanej temp.
4.3.7 Zapis P – włączenie zapisu ciśnienia
4.4 Zegar – ustawienie zegara
4.5 Drukarka – aktywne w przypadku podłączenia drukarki
4.6 Modem – aktywne w przypadku podłączenia modemu.
4. Cel ćwiczenia
Celem ćwiczenia jest wyznaczenie charakterystyki rozkładu temperatury
w czasie, mierzonej podczas ogrzewania oraz chłodzenia powietrza za pomocą
klimatyzatora przenośnego Pinguino Spazio, w dwóch punktach pomieszczenia.
Wykonanie ćwiczenia:
1.
Włączyć klimatyzator Pinguino Spazio i ustawić urządzenie tak, aby
nastąpiło ogrzewanie powietrza w pomieszczeniu.
2.
Przy pomocy termohigrobarometru LB-706 dokonać 5 odczytów
temperatury co 5 min, w pobliżu klimatyzatora.
3.
Dokonać kolejnych 5 odczytów co 5 min każdy, ustawiając czujnik
w połowie pomieszczenia.
4.
Całość
doświadczenia
powtórzyć
ustawiając
klimatyzator
na
chłodzenie powietrza.
5.
Wykonać sprawozdanie z ćwiczenia zamieszczając w nim dwa
wykresy będące charakterystykami rozkładu temperatury w czasie.
Pierwszy wykres dotyczy rozkładu temperatury przy klimatyzatorze
oraz w połowie pomieszczenia dla grzania, drugi dla chłodzenia.
-6-
Zakład Badań Konstrukcji
Podstawy Automatyki
Uwagi do ćwiczenia:
- ze względu na dużą bezwładność czujnika temperatury przed
dokonaniem pomiarów odczekać 5 min w celu ustabilizowania się
odczytu na wyświetlaczu panelu.
-7-
