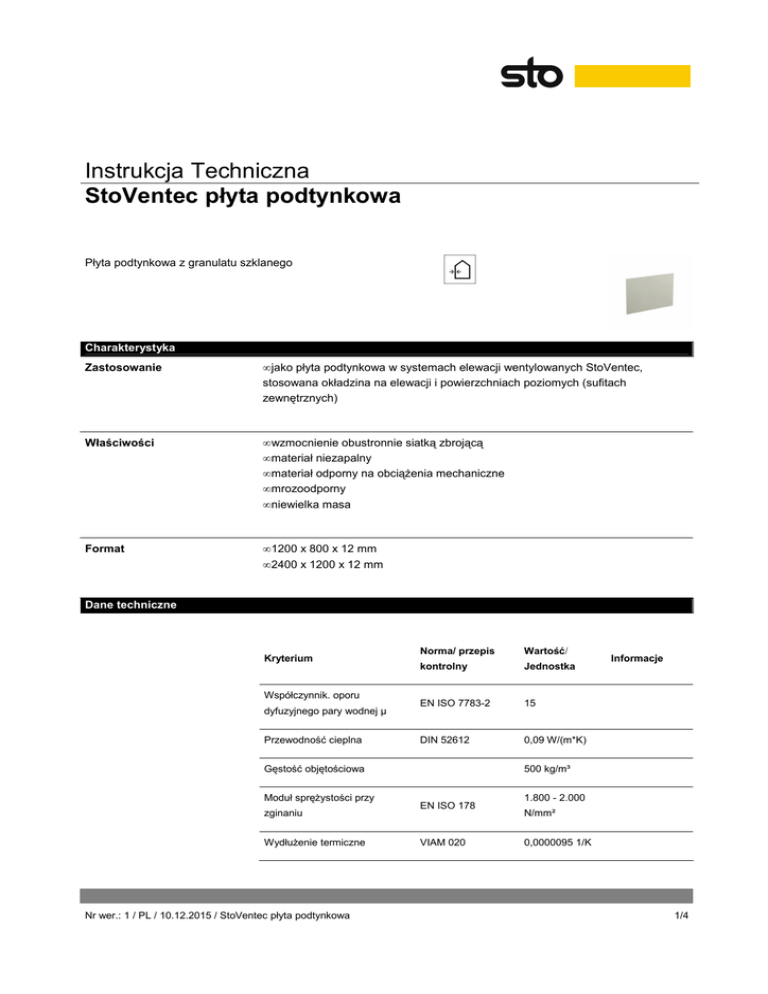

StoVentec płyta podtynkowa

Instrukcja Techniczna
StoVentec płyta podtynkowa
Płyta podtynkowa z granulatu szklanego
Charakterystyka
Zastosowanie
• jako płyta podtynkowa w systemach elewacji wentylowanych StoVentec,
stosowana okładzina na elewacji i powierzchniach poziomych (sufitach
zewnętrznych)
Właściwości
• wzmocnienie obustronnie siatką zbrojącą
• materiał niezapalny
• materiał odporny na obciążenia mechaniczne
• mrozoodporny
• niewielka masa
Format
• 1200 x 800 x 12 mm
• 2400 x 1200 x 12 mm
Dane techniczne
Kryterium
Współczynnik. oporu
dyfuzyjnego pary wodnej µ
Przewodność cieplna
Norma/ przepis
Wartość/
kontrolny
Jednostka
EN ISO 7783-2
15
DIN 52612
0,09 W/(m*K)
Gęstość objętościowa
Moduł sprężystości przy
zginaniu
Wydłużenie termiczne
Nr wer.: 1 / PL / 10.12.2015 / StoVentec płyta podtynkowa
Informacje
500 kg/m³
EN ISO 178
VIAM 020
1.800 - 2.000
N/mm²
0,0000095 1/K
1/4
Instrukcja Techniczna
StoVentec płyta podtynkowa
Pęcznienie przy składowaniu w
VIAM 015
zmiennych warunkach
(oznaczenie wewn.
klimatycznych
Sto)
0,6 mm/m
Podane parametry są wartościami średnimi albo przybliżonymi. Z uwagi na
zastosowanie w naszych produktach naturalnych surowców, rzeczywiste wartości
w poszczególnych dostawach mogą nieznacznie odbiegać od podanych, co
jednak nie ma wpływu na przydatność produktu.
Podłoże
Wymagania
Podkonstrukcja dopuszczona na podstawie znormalizowanych obliczeń
statycznych: podkonstrukcja ze stali nierdzewnej/aluminium firmy Sto lub
podkonstrukcja drewniana.
Aplikacja
Zużycie
Wykonanie
Zużycie ok.
1200 x 800
1,04
szt./m²
2400 x 1200
0,35
szt./m²
Podane wartości dotyczące zużycia służą jedynie orientacji. Dokładne wartości
dotyczące zużycia należy ustalić dla danego obiektu.
Aplikacja
Płyta może być obrabiana za pomocą wszelkich ogólnodostępnych narzędzi (noży,
pił itp.), a następnie mocowana wkrętami do podkonstrukcji.
Płyty podtynkowe układane są z przesunięciem (na tzw. mijankę) i układane na
styk, na podkonstrukcji z drewna lub stali nierdzewnej/aluminium, która została
uprzednio poddana znormalizowanym obliczeniom statycznym. Każda płyta
podtynkowa lub jej docięta część powinna być mocowana przynajmniej na
2 profilach nośnych lub 2 elementach rusztu drewnianego.
Płyty podtynkowe należy mocować do podkonstrukcji nośnej przy użyciu wkrętów
ze stali nierdzewnej. Łby wkretów muszą znaleźć się w jednej płaszczyźnie
z powierzchnią płyt.
Na podkonstrukcji drewnianej śruby Sto-Fassadenschrauben 5,0 x 42 mm
należy stosować w następującej liczbie:
- przy obciążeniu wiatrem do 0,7 KN/m² minimum 13 szt./m²
- przy obciążeniu wiatrem do 2,2 KN/m² minimum 21 szt./m²
.
Nr wer.: 1 / PL / 10.12.2015 / StoVentec płyta podtynkowa
2/4
Instrukcja Techniczna
StoVentec płyta podtynkowa
Na podkonstrukcji ze stali nierdzewnej/aluminium, wkręty StoFassadenschrauben
5,5 x 24mm należy stosować w następującej liczbie:
- przy obciążeniu wiatrem do 1,1 kN/m² minimum 13 szt./m²
- przy obciążeniu wiatrem do 1,6 kN/m² minimum 21 szt./m²
- przy obciążeniu wiatrem do 2,6 kN/m² minimum 29 szt./m²
.
Podczas mocowania płyt należy zachowywać zgodne z wytycznymi odstępy
pomiędzy wkrętami Sto-Fassadenschrauben lub zszywkami budowlanymi.
Informacje, zalecenia,
szczególne informacje,
pozostałe
Płyty nie mogą być przez dłuższy czas nasiąknięte wilgocią lub narażone na
działanie wody gruntowej.
Dostawa
Opakowanie
-
Składowanie
Warunki magazynowania
Przechowywać w suchym miejscu.
Ekspertyzy/aprobaty
Oznakowanie
Grupa produktowa
Płyta podtynkowa
Bezpieczeństwo
Przestrzegać karty charakterystyki.
Nr wer.: 1 / PL / 10.12.2015 / StoVentec płyta podtynkowa
3/4
Instrukcja Techniczna
StoVentec płyta podtynkowa
Szczególne informacje
Zamieszczone informacje lub dane odnoszą się do standardowych zastosowań i
opierają się na naszych doświadczeniach. Nie zwalniają one użytkownika
z obowiązku samodzielnego sprawdzenia przydatności i zastosowania produktu.
Zastosowania niewymienione jednoznacznie w niniejszej Instrukcji Technicznej
dozwolone są dopiero po konsultacji. W razie braku dopuszczenia do takiego
zastosowania użytkownik działa na własne ryzyko. Dotyczy to w szczególności
łączenia z innymi produktami.
Wraz z ukazaniem się nowej Instrukcji Technicznej wszystkie dotychczasowe
Instrukcje Techniczne tracą ważność. Aktualne wydanie można znaleźć
w Internecie.
