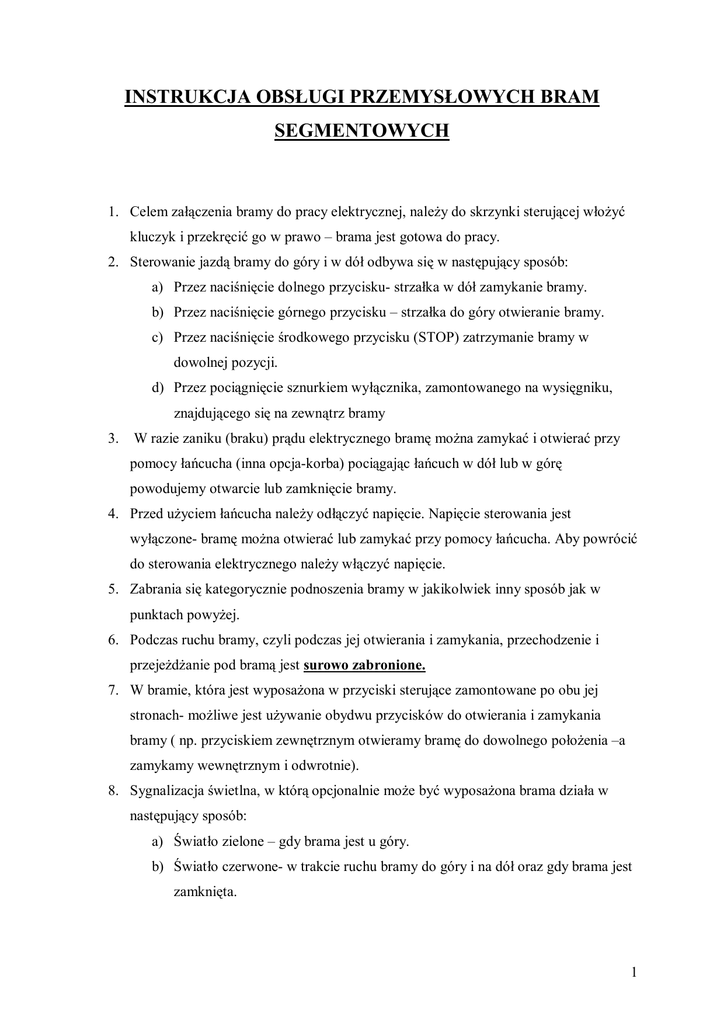

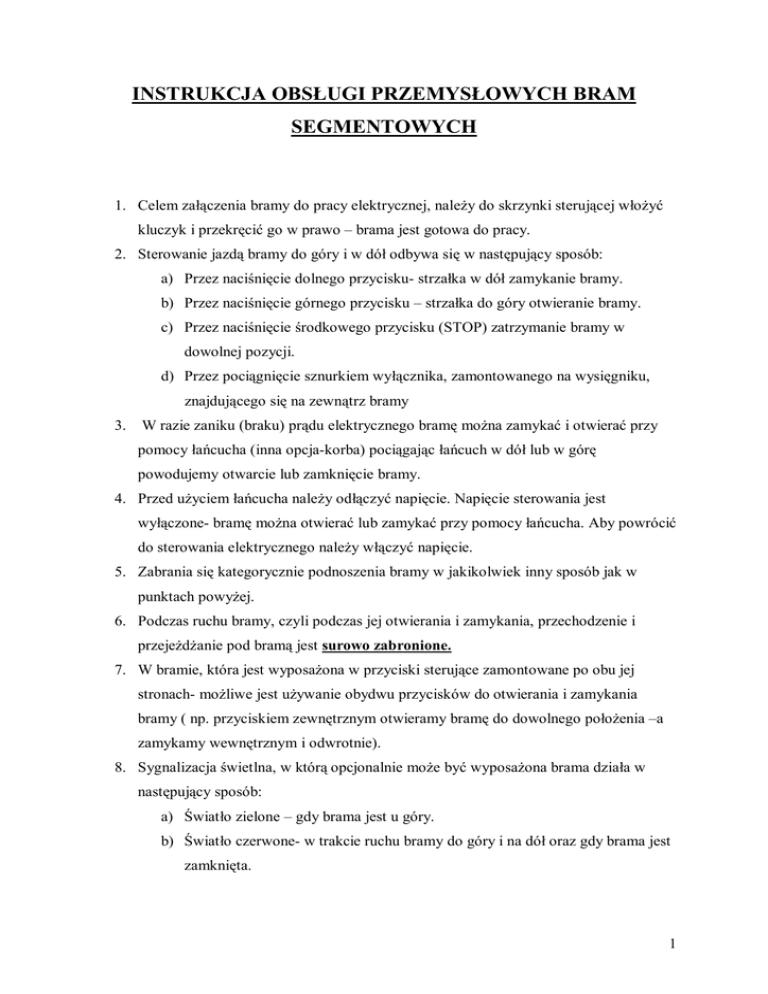

instrukcja obsługi przemysłowych bram segmentowych

INSTRUKCJA OBSŁUGI PRZEMYSŁOWYCH BRAM
SEGMENTOWYCH
1. Celem załączenia bramy do pracy elektrycznej, należy do skrzynki sterującej włożyć
kluczyk i przekręcić go w prawo – brama jest gotowa do pracy.
2. Sterowanie jazdą bramy do góry i w dół odbywa się w następujący sposób:
a) Przez naciśnięcie dolnego przycisku- strzałka w dół zamykanie bramy.
b) Przez naciśnięcie górnego przycisku – strzałka do góry otwieranie bramy.
c) Przez naciśnięcie środkowego przycisku (STOP) zatrzymanie bramy w
dowolnej pozycji.
d) Przez pociągnięcie sznurkiem wyłącznika, zamontowanego na wysięgniku,
znajdującego się na zewnątrz bramy
3.
W razie zaniku (braku) prądu elektrycznego bramę można zamykać i otwierać przy
pomocy łańcucha (inna opcja-korba) pociągając łańcuch w dół lub w górę
powodujemy otwarcie lub zamknięcie bramy.
4. Przed użyciem łańcucha należy odłączyć napięcie. Napięcie sterowania jest
wyłączone- bramę można otwierać lub zamykać przy pomocy łańcucha. Aby powrócić
do sterowania elektrycznego należy włączyć napięcie.
5. Zabrania się kategorycznie podnoszenia bramy w jakikolwiek inny sposób jak w
punktach powyżej.
6. Podczas ruchu bramy, czyli podczas jej otwierania i zamykania, przechodzenie i
przejeżdżanie pod bramą jest surowo zabronione.
7. W bramie, która jest wyposażona w przyciski sterujące zamontowane po obu jej
stronach- możliwe jest używanie obydwu przycisków do otwierania i zamykania
bramy ( np. przyciskiem zewnętrznym otwieramy bramę do dowolnego położenia –a
zamykamy wewnętrznym i odwrotnie).
8. Sygnalizacja świetlna, w którą opcjonalnie może być wyposażona brama działa w
następujący sposób:
a) Światło zielone – gdy brama jest u góry.
b) Światło czerwone- w trakcie ruchu bramy do góry i na dół oraz gdy brama jest
zamknięta.
1
9. Gdy brama jest wyposażona w listwę kontaktową (mocowaną u spodu bramy na jej
dolnej krawędzi) to w trakcie jej ruchu na dół przy napotkaniu przeszkody i jej
dotknięciu brama zatrzymuje się, a następnie cofa do góry o około 30 cm.
10. Po ok. 6.000 (cześć tysięcy) cykli otwierania i zamykania – najpóźniej po roku
naoliwić punkty ślizgów ruchomych połączeń.
11. Raz do roku sprawdzić dokręcenie śrub mocujących bramę.
12. Przy uszkodzeniu powłoki malarskiej, miejsce to oczyścić, a następnie pokryć
zaprawką w danym kolorze.
13. Sprawność działania wyłączników krańcowych bramy należy sprawdzać regularnie,
co najmniej raz w roku.
14. Naprawy uszkodzeń elektrycznych powinien przeprowadzać wyłącznie elektryk
posiadający odpowiednie kwalifikacje i uprawnienia.
15. Nie należy samowolnie wykonywać przeróbek i zmian konstrukcyjnych bramy.
16. Kontaktową listwę bezpieczeństwa (punkt 9) zainstalowaną u dołu bramy chronić
przed uszkodzeniami mechanicznymi.
17. W przypadku pracy bramy w warunkach dużego zapylenia (pył węglowy, kurz itp.)
bramę należy dwa razy do roku umyć pod ciśnieniem.
UWAGA:
Przy otwieraniu bramy ręcznie – łańcuchem nie należy przeciągać bramy poza
wyłączniki krańcowe tj. należy podnieść bramę maksymalnie do wysokości 20-30 cm
od jej górnego krańcowego położenia.
Po zamknięciu bramy, czyli w pozycji maksymalnego opuszczenia bramy w dół,
przed przejściem z powrotem z napędu ręcznego na elektryczny, należy bramę
podnieść na wysokość 20-30 cm od posadzki.
2
