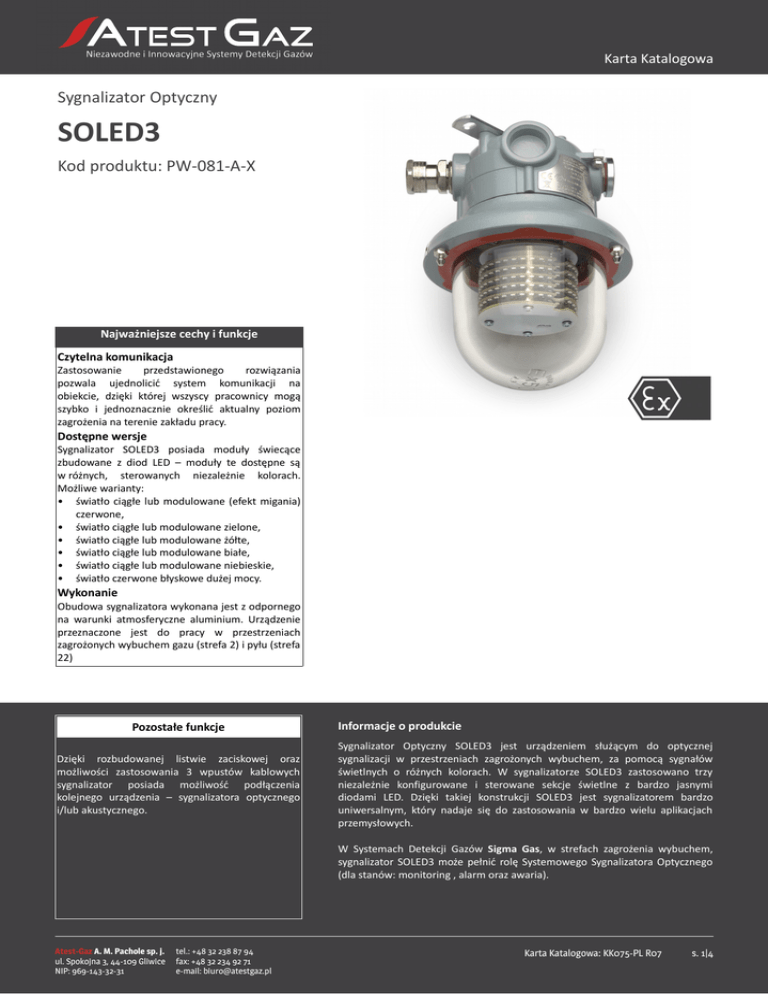

Karta Katalogowa
Sygnalizator Optyczny
SOLED3
Kod produktu: PW-081-A-X
Najważniejsze cechy i funkcje
Czytelna komunikacja
Zastosowanie
przedstawionego
rozwiązania
pozwala ujednolicić system komunikacji na
obiekcie, dzięki której wszyscy pracownicy mogą
szybko i jednoznacznie określić aktualny poziom
zagrożenia na terenie zakładu pracy.
Dostępne wersje
Sygnalizator SOLED3 posiada moduły świecące
zbudowane z diod LED – moduły te dostępne są
w różnych, sterowanych niezależnie kolorach.
Możliwe warianty:
• światło ciągłe lub modulowane (efekt migania)
czerwone,
• światło ciągłe lub modulowane zielone,
• światło ciągłe lub modulowane żółte,
• światło ciągłe lub modulowane białe,
• światło ciągłe lub modulowane niebieskie,
• światło czerwone błyskowe dużej mocy.
Wykonanie
Obudowa sygnalizatora wykonana jest z odpornego
na warunki atmosferyczne aluminium. Urządzenie
przeznaczone jest do pracy w przestrzeniach
zagrożonych wybuchem gazu (strefa 2) i pyłu (strefa
22)
Pozostałe funkcje
Dzięki rozbudowanej listwie zaciskowej oraz
możliwości zastosowania 3 wpustów kablowych
sygnalizator posiada możliwość podłączenia
kolejnego urządzenia – sygnalizatora optycznego
i/lub akustycznego.
Informacje o produkcie
Sygnalizator Optyczny SOLED3 jest urządzeniem służącym do optycznej
sygnalizacji w przestrzeniach zagrożonych wybuchem, za pomocą sygnałów
świetlnych o różnych kolorach. W sygnalizatorze SOLED3 zastosowano trzy
niezależnie konfigurowane i sterowane sekcje świetlne z bardzo jasnymi
diodami LED. Dzięki takiej konstrukcji SOLED3 jest sygnalizatorem bardzo
uniwersalnym, który nadaje się do zastosowania w bardzo wielu aplikacjach
przemysłowych.
W Systemach Detekcji Gazów Sigma Gas, w strefach zagrożenia wybuchem,
sygnalizator SOLED3 może pełnić rolę Systemowego Sygnalizatora Optycznego
(dla stanów: monitoring , alarm oraz awaria).
Atest-Gaz A. M. Pachole sp. j.
ul. Spokojna 3, 44-109 Gliwice
NIP: 969-143-32-31
tel.: +48 32 238 87 94
fax: +48 32 234 92 71
e-mail: [email protected]
Karta Katalogowa: KK075-PL R07
s. 1|4
Karta Katalogowa
Umiejscowienie i rola urządzenia w Systemie Detekcji Gazów
System alarmowy
SOLED3
Interfejs elektryczny urządzenia
1
2
3
4
5
6
System detekcji gazów
SOLED3
SOLED3
Inne systemy sterujące
sygnalizacją
SO1
SO2
SO3
SOSA+
SA-
Osoba na
instalacji
5 6
Nr Zacisk
Budowa sygnalizatora
korpus
sygnalizatora
moduł
świecący
segment
światła
błyskowego
klosz
sygnalizatora
Opis
1
SO1
We jś ci e s te rująco-za s i l a jące ś wi a tła ci ągłe go (kol or
1). Poda ni e na pi ęci a za s i l a jące go na za ci s k
powoduje za ś wi e ce ni e ś wi a tła
Wejś ci e s terująco-za s i l a jące ś wi a tła ci ągłe go (kol or
2). Poda ni e na pi ęci a za s i l a jące go na za ci s k
powoduje za ś wi e ceni e ś wi a tła
Tyl ko dl a s ygna l i za tora z modułe m ś wi e cącym ze
ś wi a tłe m błys kowym (typu PW-081-A-x-B). We jś ci e
s terująco-za s i l a jące ś wi a tła ci ągłe go (kol or 3) l ub
ś wi a tła błys kowe go (w przypa dku, gdy s ygna l i za tor
wypos a żony je s t w s e gment ś wi a tła błys kowe go)
2
SO2
3
SO3
4
5
SOSA+
Ws pól ny za ci s k uzi e mi e ni a dl a s ygna łów SO1 – SO3
Doda tni za ci s k za s i l a ni a s ygna l i za tora
a kus tyczne go podłączone go do s ygna l i za tora
optyczne go
6
SA-
Ujemny za ci s k za s i l a ni a s ygna l i za tora
a kus tyczne go podłączone go do s ygna l i za tora
optyczne go
Wymiary urządzenia
220
108
M
6
Φ135
Atest-Gaz A. M. Pachole sp. j.
ul. Spokojna 3, 44-109 Gliwice
NIP: 969-143-32-31
tel.: +48 32 238 87 94
fax: +48 32 234 92 71
e-mail: [email protected]
Karta Katalogowa: KK075-PL R07
s. 2|4
Karta Katalogowa
Specyfikacja techniczna i parametry
Znamionowe parametry
zasilania
• Napięcie U ZAS
• Moc PZAS
•
10 – 30 V
max 10 W (w zależności od ilości
zastosowanych segmentów LED)
Moc
poszczególnych Segment czerwony oraz żółty 2 W
segmentów świecących Segment zielony, niebieski oraz biały
1,25 W
Segment światła błyskowego 3 W
Warunki środowiskowe
• Zakres temperatur
otoczenia
• Zakres wilgotności
względnej
-20 – 40 OC
10 – 90% ciągle
0 – 99% chwilowo
ATEX
II 3G Ex d IIC T6 Gc
II 3D Ex t IIIC T85°C Dc
Stopień IP
IP 65
Parametry
czasowe
modulacji i błysku
• Okres
około 1,5 s
• Wypełnienie modulacji
około 50%
• Czas błysku
około 50 ms
Parametry wejść sterująco
- zasilających
• Nieaktywne
• Aktywne
Sposób sygnalizacji optycznej
• Natężenie oświetlenia
Lampy typu LED
max. 60 Cd (w zależności od ilości i
rodzaju zastosowanych segmentów)
Klasa ochronności elektrycznej
III
Wymiary
Patrz ilustracja powyżej
Wpusty
kablowe
(zakres 3 – 8 mm
dławionych
średnic
kabla 7,5 – 11,9 mm
w zależności od zastosowanego 11 – 14,3 mm
dławika)
Przekrój kabla złącz zaciskowych
0,5 – 2,5 mm2
Materiał obudowy
Aluminium, pokrycie farbą epoksydową,
szklany klosz
Masa
1,6 kg
Częstotliwość obowiązkowych
przeglądów serwisowych
Raz na pół roku
Czas
życia
eksploatacyjnych
elementów Moduł Świecenia - od 2 do 10 lat
– w zależności od warunków pracy
i modułu
Sposób montażu
Sufitowy lub za pomocą wspornika
montażowego PW-064-WM5
0-1 V
10 – 30 V
Lista akcesoriów
Kod Produktu
PW-064-WM5
Atest-Gaz A. M. Pachole sp. j.
ul. Spokojna 3, 44-109 Gliwice
NIP: 969-143-32-31
Opis
Wspornik montażowy WM5
tel.: +48 32 238 87 94
fax: +48 32 234 92 71
e-mail: [email protected]
Karta Katalogowa: KK075-PL R07
s. 3|4
Karta Katalogowa
Sposób oznaczania zamówienia:
Przy zamawianiu prosimy o korzystanie z poniższego konfiguratora urządzenia do określenia kodu produktu.
Kod Produktu
Opis
PW-081-A-X
Sygnalizator Optyczny SOLED3
PW-081-A
Liczba wpustów kablowych
Typ sygnalizatora
1 – jeden
2 – dwa
3 – trzy
SO1
Zielony
SO2
Czerwony
A–
B–
SO3
(PWS-020-R2-G1-R2-G1-R2*)
SO2
SO3
(PWS-020-R2-R2-R2*)
SO1
Zielony
SO2
Czerwony
SO3
Czerwony
C–
(PWS-020-R2-G1-R2-G1-R2-RF3*)
SO1
D–
Typ modułu świecącego
Czerwony
E–
SO1
Czerwony
SO2
Niebieski
SO3
(PWS-020-R1-R1-B2-B2*)
SO1
Zielony
SO2
Czerwony
SO3
Żółty
(PWS-020-Y3-Y3-G1-G1-R2-R2*)
SO1
F–
SO2
Żółty
SO3
(PWS-020-Y2-Y2-Y2*)
* oznaczenie wewnętrzne modułu świecenia Atest-Gaz
Przykład: PW-081-A-2-B
Sygnalizator Optyczny SOLED3 z dwoma wpustami kablowymi, zielony i czerwony kolor świecenia, czerwone światło błyskowe
