rolety nadstawne

ROLETY NADSTAWNE

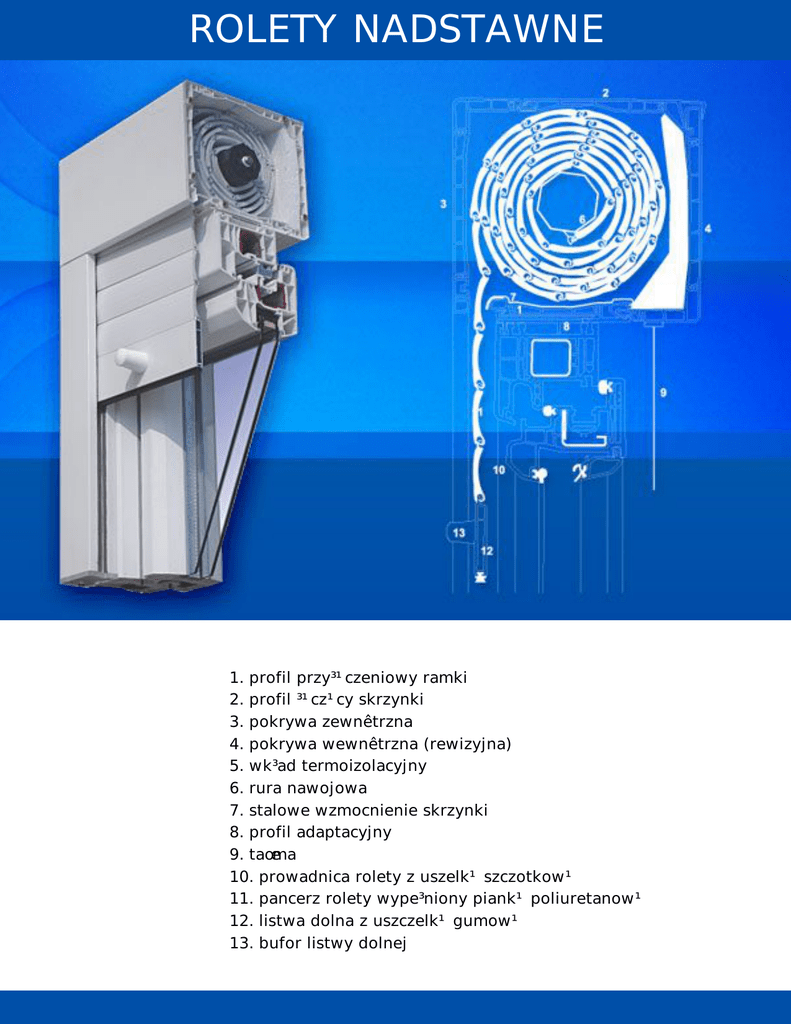

1. profil przy³¹czeniowy ramki
2. profil ³¹cz¹cy skrzynki
3. pokrywa zewnêtrzna
4. pokrywa wewnêtrzna (rewizyjna)
5. wk³ad termoizolacyjny
6. rura nawojowa
7. stalowe wzmocnienie skrzynki
8. profil adaptacyjny
9. taœma
10. prowadnica rolety z uszelk¹ szczotkow¹
11. pancerz rolety wype³niony piank¹ poliuretanow¹
12. listwa dolna z uszczelk¹ gumow¹
13. bufor listwy dolnej
ROLETY ZEWNTRZNE
1. Skrzynka aluminiowa (góra)
2. Pierœcienie zwiêkszaj¹ce
3. £o¿ysko
4. Bok skrzynki
5. Ko³o nawojowe
6. Œlizgacz piór
7. Taœma
8. Prowadnica
9. Zwijacz taœmy
10. Wieszaki
11. Zatyczka listwy dolnej
12. Listwa dolna
13. Pióra aluminiowe lub PCV
14. Aretki (klipsy)
15. Klapa rewizyjna
16. Prowadnica
17. Œlizgacz piór
18. Obsadka rury
19. £o¿ysko
20. Rura nawojowa
21. Bok skrzynki
WYPOSA¯ENIE STANDARDOWE ROLET STANDARD
W standardzie roleta zawiera:
skrzynkê i prowadnice w kolorze bia³ym (02), ciemnym br¹zie (08), br¹zie (09),
szarym (03), be¿u (05), srebrnym (01), koœæ s³oniowa (16)
pióra aluminiowe (pancerz) PA 39 lub PA 45 lub pióra PCV (pancerz) PCV-37, PCV-52
we wszystkich dostêpnych kolorach bez dop³at
kasetê na taœmê lub linkê do 5 mb (zwijacz) dostêpn¹ w kolorze bia³ym
(br¹zowym na ¿yczenie),
wzmocnion¹ listwê doln¹ 55 mm bia³a (02), ciemny br¹z (08), br¹z (09), szara (03),
be¿ (05), srebrnym (01), koœæ s³oniowa (16) z uszczelk¹ gumow¹,
klipsowane pióra aluminiowe lub PCV (areta¿).
roleta typ A, wyjœcie B.
ROLETY RKS
PRZEKRÓJ SKRZYNKI RKS BECK&HEUN
1.
2.
3.
4.
4 mm stal ¿ebrowana
Styropian
Listwa aluminiowa tynkowa
Kotwice wzd³u¿ne skrzynki
PRZEKRÓJ TECHNICZNY ROLETY RKS BECK&HEUN W ŒCIANIE WIELOWARSTWOWEJ
1.
2.
3.
4.
5.
6.
7.
8.
9.
Warstwa elewacyjna
Tynk zewnêtrzny
Ocieplenie
Nadpro¿e warstwy elewacyjnej
Szyna tynkowa zewnêtrzna
Klapa rewizyjna
Szyna tynkowa wewnêtrzna
Trawersa uniwersalna
Warstwa wyrównawcza z zaprawy
lub wyszpa³dowanie ceg³¹
10 . Tynk wewnêtrzny
11. Nadpro¿e warstwy noœnej
12. Strop
13. Ocieplenie
14. Warstwa noœna œciany
ROLETY RKS STABIL
DANE TECHNICZNE ROLET RKS STABIL
1.
2.
3.
4.
Po³¹czenie z nadpro¿em
Twarda pianka polistyrenowa
Stabilizator z profilowanej blachy stalowej
Profil aluminiowy
BEZ NADPRO¯A OKIENNEGO
1. Tynk zewnêtrzny
2. Mur
3. Izolacja termiczna wieñca / nadpro¿a
4. Skrzynka ROKA-TERM
5. Rura nawojowa rolety
6. Tynk zewnêtrzny
7. Roleta
8. Okno
9. Klapa rewizyjna
10. Profil wewnêtrzny nadpro¿a
11. Po³¹czenie z nadpro¿em
12. Tynk wewnêtrzny
ROLETY RKS STABIL
Z NADPRO¯EM OKIENNYM
1. Tynk zewnêtrzny
2. Mur
3. Izolacja termiczna wieñca / nadpro¿a
4. Zaprojektowane nadpro¿e konstrukcyjne
5. Skrzynka ROKA-TERM
6. Rura nawojowa rolety
7. Tynk zewnêtrzny
8. Roleta
9. Okno
10. Klapa rewizyjna
11. Profil wewnêtrzny nadpro¿a
12. Po³¹czenie z nadpro¿em
13. Tynk wewnêtrzny
A - SzerokoϾ muru
B - WysokoϾ skrzynki
C - Gruboœæ œcianki zewnêtrznej
D - Gruboœæ œcianki wewnêtrznej
E - Szerokoœæ w œwietle
F - Wysokoœæ w œwietle
