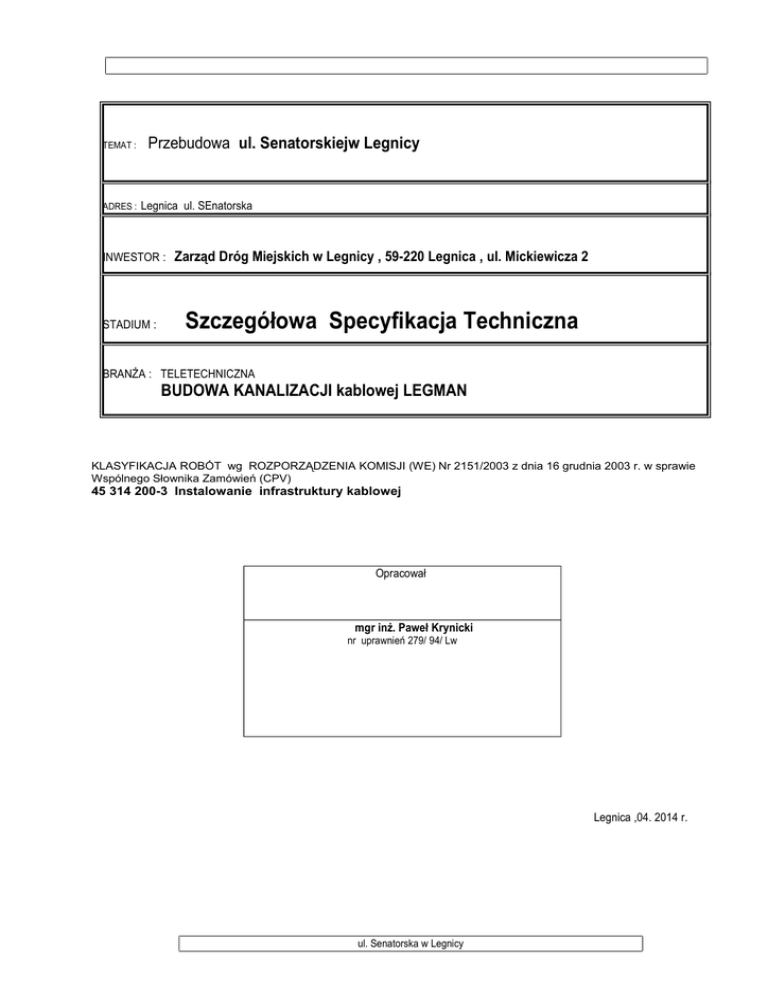

SSp.t.kan. kabl.LEGMAN, Senatorska

TEMAT :
ADRES :
Przebudowa ul. Senatorskiejw Legnicy
Legnica ul. SEnatorska
INWESTOR :
STADIUM :
Zarząd Dróg Miejskich w Legnicy , 59-220 Legnica , ul. Mickiewicza 2
Szczegółowa Specyfikacja Techniczna
BRANŻA : TELETECHNICZNA
BUDOWA KANALIZACJI kablowej LEGMAN
KLASYFIKACJA ROBÓT wg ROZPORZĄDZENIA KOMISJI (WE) Nr 2151/2003 z dnia 16 grudnia 2003 r. w sprawie
Wspólnego Słownika Zamówień (CPV)
45 314 200-3 Instalowanie infrastruktury kablowej
Opracował
mgr inż. Paweł Krynicki
nr uprawnień 279/ 94/ Lw
Legnica ,04. 2014 r.
ul. Senatorska w Legnicy
SPECYFIKACJA TECHNICZNA
D.01.03.04
BUDOWA KANALIZACJI KABLOWEJ
DLA KABLOWYCH LINII TELEINFORMATYCZNYCH
1. Wstęp...........................................................................................................................................3
1.1 Przedmiot SST.......................................................................................................................3
1.2 Zakres stosowania SST........................................................................................................ 3
1.3 Zakres objęty SST.................................................................................................................3
1.4 Określenia podstawowe........................................................................................................3
2. Materiały ....................................................................................................................................3
2.1 Ogólne wymagania…............................................................................................................3
2.2 Kable.....................................................................................................................................3
2.3 Rury do budowy kanalizacji i rurociągu kablowego.……………………………………...3
2.4 Studnie kablowe….………………………………………………………………………..3
2.5 Materiały inne….………………………………………………………………………… .4
3. Sprzęt .........................................................................................................................................4
3.1 Sprzęt do budowy kanalizacji dla sieci teleinformatycznej oraz SZR………………. .......4
4. Transport ....................................................................................................................................4
4.1 Transport materiałów i elementów……. .............................................................................4
5. Wykonywanie robót....................................................................................................................4
5.1 Ogólne ustalenia dotyczące robót.........................................................................................4
5.2 Kanalizacja kablowa i rurociąg kablowy…………………………………………………..4
5.3 Układanie kabli w rurociągu…………………….................................................................4
5.4 Układanie przepustów kablowych .......................................................................................4
5.5 Inne roboty…………………………………………………………………………………4
6. Kontrola jakości robót................................................................................................................4
6.1 Kontrola jakości ułożonych kabli…..…...…………………………………………………….4
6.2 Ocena wyników badań…………………….. ..……………………………………………….4
6.3 Uwagi wynikające z kontroli robót…………………………………………………………...4
7. Odbiór robót ..…………………………………………………………………………………4
8. Przepisy związane………………………………….………………………………………….5
8.1 Normy branżowe……………………………………………………………………………...5
8.1 Normy zakładowe………………………………………………………………………….....5
8.3 Inne dokumenty ……………………………………………………………………………...5
ul. SEnatorska w Legnicy
D.01.03.04 BUDOWA KABLOWYCH LINII TELEINFORMATYCZNYCH
1.
WSTĘP
1.1 Przedmiot Specyfikacji Technicznej
Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru robót związanych z
budową kanalizacji kablowej LEGMAN w chodniku ul. Senatorskiej w Legnicy
1.2 Zakres stosowania Specyfikacji Technicznej.
Specyfikacja jest stosowana jako dokument kontraktowy przy zlecaniu i realizacji robót
wymienionych w punkcie 1.1
1.3 Zakres robót objętych specyfikacją Techniczną
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad wykonywania i odbioru robót związanych z
budową kanalizacji kablowej, rurociągu kablowego i obejmują:
a)
Budowę kanalizacji pierwotnej z rur 1xDVK 110mm wraz z 4 otw. rurociągiem kablowym z rur HDPE 40/3,7
z wyróżnikami w tym:
- budowa obiektów osłonowych z rur HDPE 125/7,1
b) budowę studni kablowych typu SK2 wraz zabezpieczeniami przed ingerencją osób trzecich
1.4
Określenia podstawowe
Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz z
definicjami podanymi w SST D-00.00.00. „ Wymagania ogólne” punkt 1.4.
Kanalizacja kablowa pierwotna - kanalizacja kablowa jedno lub wielootworowa przeznaczona do
wciągania kabli.
Studnia kablowa - pomieszczenie podziemne wbudowane między ciągi kanalizacji kablowej w celu
umożliwienia wciągania, montażu i konserwacji kabli.
Pozostałe określenia podstawowe są zgodne z obowiązującymi polskimi normami i definicjami podanymi w SST
D-00.00.00 : Wymagania ogólne
1.5. Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w SST D- 00.00.00 „Wymagania ogólne” pkt 1.5.
2. MATERIAŁY
2.1.Ogólne wymagania dotyczące materiałów.
Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano w ST D-00.00.00 "Wymagania
ogólne" pkt 2.
2.2.Rury do budowy kanalizacji i rurociągu kablowego
a) do budowy kanalizacji pierwotnej stosować rury DVK 110
b) do budowy rurociągu kablowego stosować rury HDPE 40/3,7
c) do budowy obiektów ochronnych pod drogami stosować rury HDPE 125/7,1
Elementy z tworzyw syntetycznych należy przy składowaniu chronić przed nasłonecznieniem, podwyższoną
temperaturą i działaniem sił mechanicznych.
2.3. Studnie kablowe
Studnie kablowe typu :
SK-2
Studnie kablowe wybudować z prefabrykatów w sposób zaakceptowany przez Inżyniera. . Do budowy studni kablowych
używać ram i pokryw wentylowanych zamykanych na zamek wg BN-73/3233-03 oraz wietrzników wg BN-73/3233-02.
Wsporniki dwukablowe do studni stosować wg BN-74/3233-19.
2.4. Materiały inne
Inne materiały ( uchwyty dystansowe, przełącznice, złącza kablowe ucho do zaciągania kabli itp.) konieczne do wykonania
robót zgodnie z dokumentacją, odpowiednimi normami i wskazaniami Inżyniera
ul. Senatorska w Legnicy
D.01.03.04 BUDOWA KABLOWYCH LINII TELEINFORMATYCZNYCH
3. SPRZĘT
Ogólne wymagania dotyczące sprzętu podano w ST D-00.00.00"Wymagania ogólne " punkt 3.
3.1. Sprzęt do budowy kanalizacji teleinformatycznej LEGMAN
Wykonawca winien wykazać się możliwością korzystania z następujących maszyn i przyrządów:
- koparka
- ubijak spalinowy
- miernik mocy optycznej
- zestaw telefonów optycznych
- sprężarka powietrzna przewoźna lub butla ze sprężonym powietrzem
4. TRANSPORT
Ogólne zasady dotyczące transportu podano w ST D-00.00,00: Wymagania ogólne pkt 4..
4.1 Transport materiałów i elementów
Wykonawca powinien wykazać się możliwością korzystania z następujących środków transportu -samochód skrzyniowy z
kabiną ,samochód dostawczy -przyczepa do przewozu kabli -samochód skrzyniowy. Przewożone materiały należy
zabezpieczyć przed możliwością przesuwania w czasie transportu
5. WYKONANIE ROBÓT
Ogólne zasady wykonania robót podano w ST D-00.00.00: Wymagania ogólne pkt 5.
5.1 Ogólne ustalenia dotyczące wykonania robót
Roboty należy wykonać zgodnie z dokumentacją projektowaną normami oraz przepisami budowy bezpieczeństwa i higieny
pracy.
5.2
Kanalizacja kablowa i rurociąg kablowy
Rury kanalizacji i rurociągu kablowego układać na głębokości zgodnie z projektem. Przed ułożeniem rur należy
sprawdzić, czy dno wykopu jest równe i stabilne
Rury do głębokości przykrycia 10 cm zasypać piaskiem lub przesianym gruntem .
Ubijanie gruntu nad rurami można zacząć, gdy przykrycie wynosi 25 cm.
Montowanie studni prefabrykowanych należy wykonać wg dokumentacji technicznej w sposób zaakceptowany
przez Inżyniera. Zachować warunki ZN-96TPS.A-023.
5.3.
Wykonywanie przepustów ochronnych
Przepusty należy wykonywać w sposób określony przez Wykonawcę robót i zaakceptowany przez Inżyniera.
5.4.
Inne roboty
Inne roboty konieczne do prawidłowego wykonania kanalizacji kablowej powinny być wykonane zgodnie z
odpowiednimi normami, ustaleniami z właścicielami linii, oraz Inżynierem.
6.KONTROLA JAKOŚCI ROBÓT
Ogólne zasady kontroli jakości robót podano w ST D-00.00.00: Wymagania ogólne pkt 6.
6.1. Kontrola jakości ułożenia rurociągów
Oględziny należy wykonać w celu stwierdzenia zgodności:
- zastosowania właściwych typów rur
- wykonanie studni kablowych
- wyprawienia gardeł w studniach
- sprawdzenia szczelności .
6.2.Ocena wyników badań
Przedstawioną do odbioru kanalizację kablową należy uznać za wykonaną zgodnie z wymaganymi
warunkami, jeżeli sprawdzenie i pomiary podane w rozdziale 6 niniejszych ST dały pozytywny wynik. Elementy
kanalizacji, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną ,powinny być wymienione lub
poprawione i ponownie zgłoszone do odbioru . Ocena jakości robót powinna być wykonana przy udziale
przedstawiciela właściciela sieci.
7.
ODBIÓR ROBÓT
Ogólne wymagania dotyczące odbioru robót podano w ST D-00.00.00 "Wymagania ogólne" punkt 7.
Wymagane dokumenty.
dokumentacja projektowa z naniesionymi poprawkami powykonawczymi
geodezyjna dokumentacja powykonawcza
protokoły pomiarów szczelności
8.
PRZEPISY ZWIĄZANE
ul. Senatorska w Legnicy
D.01.03.04 BUDOWA KABLOWYCH LINII TELEINFORMATYCZNYCH
8.1.
Normy branżowe
1.BN-73/3233-02 Telekomunikacyjne sieci kablowe miejscowe. Wietrzniki do pokryw.
2.BN-73/3233-03 Telekomunikacyjne sieci kablowe miejscowe. Ramy i oprawy pokryw.
3.BN-87/6774-04 Kruszywa mineralne do nawierzchni drogowych. Piasek.
4.BN-89/8984-17/03
Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania.
8.2.
Normy zakładowe.
5.ZN-96/TP S.A.-004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego.
Ogólne wymagania i badania.
6.ZN-96/TP S.A.-005 Kable optotelekomunikacyjne. Wymagania i badania.
7.ZN-96/TP S.A.-006 Złącza spajane światłowodów jednomodowych. Wymagania i badania.
8 .ZN-96/TP S.A.-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne.
9.ZN-96/TP S.A.-012 Kanalizacja pierwotna. Wymagania i badania.
10.ZN-96/TP S.A.-013 Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania.
11.ZN-96/TP S.A.-014 Rury z polichlorku winylu (PCW). Wymagania i badania.
12.ZN-96flTP S.A.-017 Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i
badania.
13.ZN-96/TP S.A.-020 Złączki rur. Wymagania i badania.
14.ZN-96/TP S.A.-021 Uszczelki końców rur. Wymagania i badania.
15.ZN-96/TP S.A.-022 Przywieszki identyfikacyjne. Wymagania i badania.
16 .ZN-96/TP S.A.-023 Studnie kablowe. Wymagania i badania.
17.ZN-96/TP S.A.-025 Taśmy ostrzegawczo-lokalizacyjne. Wymagania i badania.
18.ZN-96/TP S.A.-027 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania.
8.3. Inne dokumenty
19. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny
pracy przy wykonywaniu robót budowlano - montażowych i rozbiórkowych. Dziennik Ustaw nr 13 z dnia 10 kwietnia
1972 r.
20. Zarządzenie Ministra Łączności w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuż dróg
publicznych, wodnych , kantów, oraz w pobliżu lotnisk i w miejscowościach , a także ustalenie warunków, jakim te
powinny odpowiadać.
Opracował :
mgr inż. Paweł Krynicki
