Ekspresy do kawy firmy Saeco linii Talea/Odea

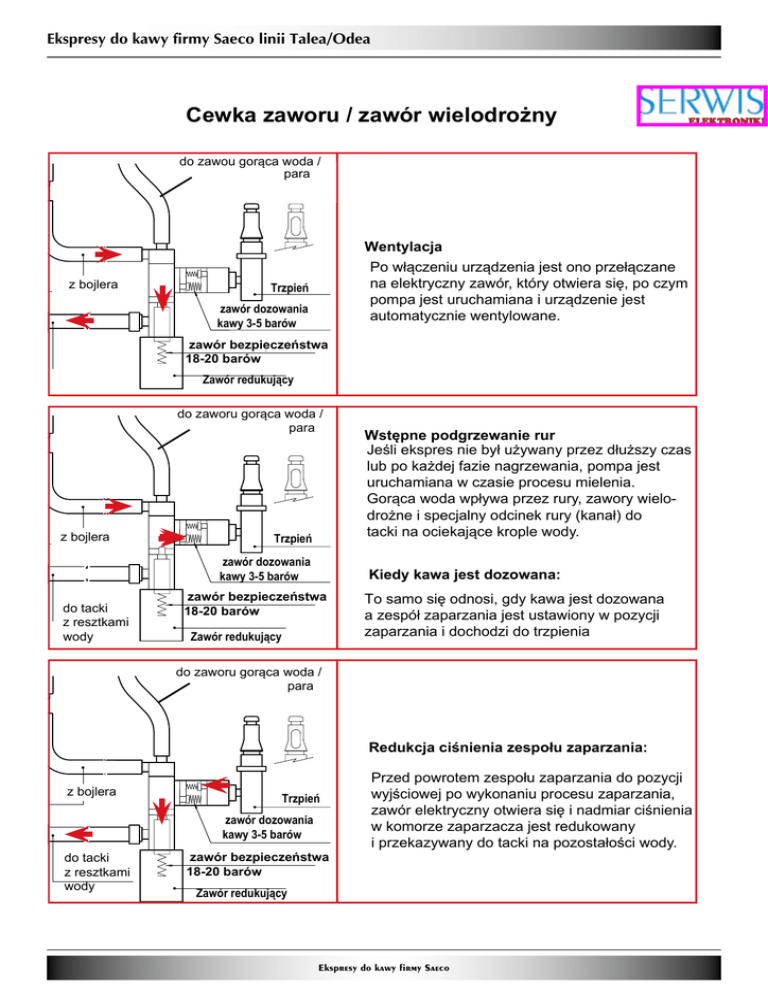

Cewka zaworu / zawór wielodrożny
do zawou gorąca woda /
para
z bojlera
Wentylacja
Po włączeniu urządzenia jest ono przełączane
na elektryczny zawór, który otwiera się, po czym
pompa jest uruchamiana i urządzenie jest
automatycznie wentylowane.
Trzpień
zawór dozowania
kawy 3-5 barów
Wasserauslaufstutzen
zawór
16-19bezpieczeństwa
bar safety valve
18-20 barów
Zawór redukujący
do zaworu gorąca woda /
para
z bojlera
Trzpień
zawór dozowania
kawy 3-5 barów
do tacki
z resztkami
wody
Wasserauslaufstutzen
Wstępne podgrzewanie rur
Jeśli ekspres nie był używany przez dłuższy czas
lub po każdej fazie nagrzewania, pompa jest
uruchamiana w czasie procesu mielenia.
Gorąca woda wpływa przez rury, zawory wielodrożne i specjalny odcinek rury (kanał) do
tacki na ociekające krople wody.
Kiedy kawa jest dozowana:
zawór
bezpieczeństwa
16-19
bar safety valve
18-20 barów
Zawór redukujący
To samo się odnosi, gdy kawa jest dozowana
a zespół zaparzania jest ustawiony w pozycji
zaparzania i dochodzi do trzpienia
do zaworu gorąca woda /
para
Redukcja ciśnienia zespołu zaparzania:
z bojlera
Trzpień
zawór dozowania
kawy 3-5 barów
do tacki
z resztkami
Wasserauslaufstutzen
wody
zawór
16-19bezpieczeństwa
bar safety valve
18-20 barów
Przed powrotem zespołu zaparzania do pozycji
wyjściowej po wykonaniu procesu zaparzania,
zawór elektryczny otwiera się i nadmiar ciśnienia
w komorze zaparzacza jest redukowany
i przekazywany do tacki na pozostałości wody.
Zawór redukujący
Ekspresy do kawy firmy Saeco
Ekspresy do kawy firmy Saeco linii Talea/Odea
do zawou gorąca woda /
para
Redukcja ciśnienia w układzie rur:
z bojlera
Trzpień
zawór dozowania
kawy 3-5 barów
do tacki
Wasserauslaufstutzen
z resztkami
wody
zawór
bezpieczeństwa
16-19
bar safety valve
18-20 barów
Zawór redukujący
do zawou gorąca woda /
para
(2)
(1)
z bojlera
Trzpień
zawór dozowania
kawy 3-5 barów
do tacki
Wasserauslaufstutzen
z resztkami
wody
Zawór elektryczny otwiera się, aby zmniejszyć
ciśnienie w układzie rur:
Za każdym razem gorąca woda i para są
wykorzystywane.
Każdorazowo mleko jest spienione z Milk
Island (dodatkowe urządzenie podłączone
do ekspresu do przygotowania mleka)
zawór
16-19bezpieczeństwa
bar safety valve
18-20 barów
Zawór redukujący
Zawór nadciśnieniowy
(zawór bezpieczeństwa)
Jako zawór wielodrożny otwiera się już
przy ciśnieniu 3-5 barów w kierunku
przepływu i przejmuje funkcję nadciśnienia (1),
wtedy kiedy zespół zaparzacza nie jest w pozycji
zaparzania. Jeśli zespół zaparzacza jest w pozycji
zaparzania, kiedy występuje nadciśnienie i / lub
zawór wielodrożny jest blokowany, magnes zaworu
działa jak zawór nadciśnieniowy i otwiera się pod
wpływem skoku ciśnienia wynoszącego 16 - 19
barów (2)
Kurek gorąca woda / para
Magnes
Czujniki Halla
Kurek gorąca woda / para
Zawór gorąca woda / para ma 3 pozycje:
1. Środkowa pozycja = zamknięty
2. Gorąca woda / para
3. Milk Island (nie dla modelu Odea)
Trzy pozycje zaworu gorąca woda / para są
nadzorowane przez 3 czujniki Halla i magnes,
który jest odpowiednio usytuowany w osi zaworu
w zależności od stanu gorąca woda / para
Woda gorąca/ z bojlera
para
do Milk Island
Ekspresy do kawy firmy Saeco
Ekspresy do kawy firmy Saeco linii Talea/Odea
Cykle przygotowania kawy
Włącznik włączony
START
STOP
Taktowanie
Impuls
(Dawkowanie)
Mielenie kawy
ok. 45 s
Grzanie
Praca pompy
(impuls miernika przepływu)
stosownie do pojemności
filiżanki
Pompa
*
Silnik przekładniowy
zespół zaparzacza
Status
Cykl podgrzania
Gotowe
Cykl przygotowania kawy
Uwaga: * tylko z cyklem wstępnego zaparzania
Status MS1
Status MS2
OFF
ON
Mechanizm przekładniowy z 2 mikroprzełącznikami (MS)
Status MS
OFF
ON
Mechanizm przekładniowy z 1 mikroprzełącznikiem(MS)
Aby włączyć;
•
•
•
1.
2.
3.
4.
5.
Kiedy główny przełącznik jest włączony, przekładnia wyszukuje pierwotnego położenia
i przesuwa się w dół do mikroprzełącznika (MS) (z krzywką 1, patrz następny rozdział).
Silnik przekładniowy zmienia kierunek obrotów, cofa się i zatrzymuje ok. 1 - 2 mm
po opuszczeniu mikroprzełącznika
Przepływowy podgrzewacz uruchamia się, żeby podgrzać wodę przez około 45 sekund,
aby osiągnąć temperaturę pracy.
40 sekund, które jest potrzebne, aby osiągnąć pełną moc grzewczą i zapas mocy skierować
do ponownego wykorzystania
Cykl przygotowania kawy:
Młynek do kawy rozpoczyna proes mielenia ziaren kawy (impuls-sterowany).
Przekładnie przesuwa zespół zaparzacza do pozycji zaparzania.
Następnie rozpoczyna się cykl parzenia wstępnego (krótka praca pompy,
następnie szybka przerwa).
Proces parzenia (okres działnia pompy, w zależności od wybranej ilości kawy)
Przekładnia porusza się do pozycji wyjściowej (zaparzone fusy są automatycznie
wyrzucane).
