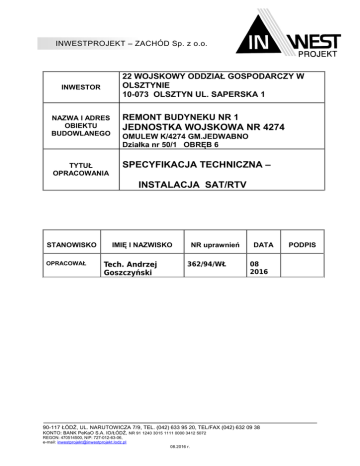

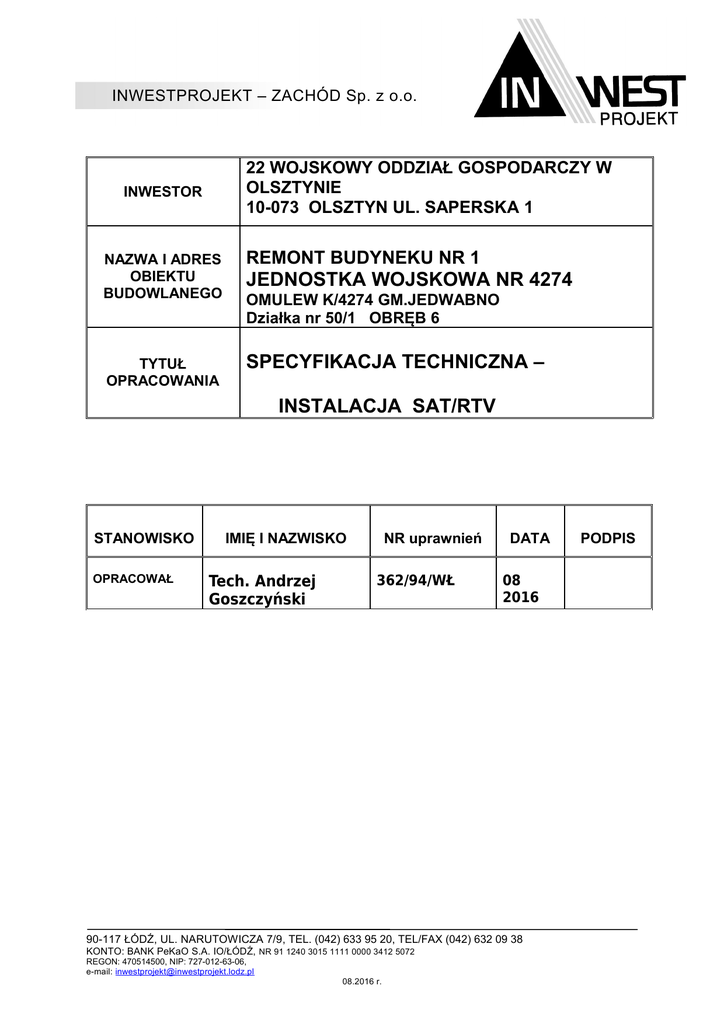

jednostka wojskowa nr 4274 specyfikacja techniczna – instalacja sat

INWESTPROJEKT – ZACHÓD Sp. z o.o.
22 WOJSKOWY ODDZIAŁ GOSPODARCZY W
OLSZTYNIE
10-073 OLSZTYN UL. SAPERSKA 1
INWESTOR
NAZWA I ADRES
OBIEKTU
BUDOWLANEGO
REMONT BUDYNEKU NR 1
TYTUŁ
OPRACOWANIA
SPECYFIKACJA TECHNICZNA –
JEDNOSTKA WOJSKOWA NR 4274
OMULEW K/4274 GM.JEDWABNO
Działka nr 50/1 OBRĘB 6
INSTALACJA SAT/RTV
STANOWISKO
OPRACOWAŁ
IMIĘ I NAZWISKO
Tech. Andrzej
Goszczyński
NR uprawnień
362/94/WŁ
DATA
08
2016
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06,
e-mail: [email protected]
08.2016 r.
PODPIS
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274
Spis treści
1. Część ogólna.....................................................................................................................3
1.1.Inwestor........................................................................................................................3
1.2.Cel przedsięwzięcia......................................................................................................3
1.3.Zakres stosowania ST..................................................................................................3
1.4.Zakres robót objętych specyfikacją..............................................................................3
1.5.Określenia podstawowe...............................................................................................3
1.6.Ogólne wymagania dotyczące robót............................................................................3
1.7.Wymagania dotyczące sprzętu....................................................................................3
1.8.Wymagania dotyczące środków transportu.................................................................3
1.9.Wymagania dotyczące wykonania robót...................................................................3,4
2. Opis rozwiązań technicznych.............................................................................................4
3. Część techniczna...............................................................................................................4
3.1.Telewizja użytkowa..................................................................................................4-5
3.1.1.Wzmacniacz wielozakresowy...................................................................................5
3.1.2.Multiswitch.................................................................................................................5
3.1.3.Gniazdo końcowe..................................................................................................5-6
3.1.4.Oprzewodowanie systemu........................................................................................6
3.2.Ochronnik przepięciowy...............................................................................................6
4. Montaż urządzeń................................................................................................................6
5. Wskazówki dla użytkownika...............................................................................................7
6. Dokumenty odniesienia......................................................................................................7
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
2
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274
1. Część ogólna
1.1.
Inwestor
22 WOJSKOWY ODDZIAŁ GOSPODARCZY W OLSZTYNIE
10-073 OLSZTYN UL. SAPERSKA 1
1.2.
Cel przedsięwzięcia
Celem przedsięwzięcia jest opracowanie specyfikacji technicznej Instalacji
SAT/RTV dla remontowanego budynku nr 1 Jednostka Wojskowa NR 4274
Omulew .W zakresie jest również wymiana masztu antenowego .
1.3.
Zakres stosowania ST
Specyfikacja Techniczna (ST) jest stosowana jako dokument przetargowy i
Umowny przy zlecaniu i wykonywaniu robót. Dotyczy ona zasad: instalowania oraz
kontroli jakości materiałów i dostaw dla instalacji.
1.4.
Zakres robót objętych specyfikacją
Ustalenia zawarte niniejszej ST dotyczą zasad prowadzenia robót związanych z:
 prowadzeniem okablowania,
 montażem urządzeń,
 konfiguracją systemu
 kontrolą jakości materiałów i robót.
1.5.
Określenia podstawowe
Określenia podane w niniejszej ST są zgodne z obowiązującymi normami.
1.6.
Ogólne wymagania dotyczące robót
Wykonawca robót jest odpowiedzialny za jakość stosowanych materiałów i robót oraz
za zgodność z dokumentacją projektową, ST, normami i poleceniami Inżyniera.
1.7.
Wymagania dotyczące sprzętu
Wszelki sprzęt (maszyny, narzędzia itp.) nie gwarantujący dotrzymania jakościowych
wymagań Robót i bezpieczeństwa pracy nie zostanie przez Inżyniera dopuszczony do
Robót.
1.8.
Wymagania dotyczące środków transportu
Należy stosować się do zaleceń producenta dotyczących m.in. sposobu i parametrów
transportu. Muszą być przy tym spełnione przepisy ruchu drogowego i przepisy BHP.
1.9.
Wymagania dotyczące wykonania robót
Wykonawca przedstawi Inżynierowi do zatwierdzenia projekt organizacji Robót i ich
harmonogram, uwzględniając w nich wszystkie warunki w jakich będą wykonywane roboty.
Przed przystąpieniem do wykonania robót Wykonawca zobowiązany jest do
przedstawienia Inżynierowi Budowy:
 Instrukcji Bezpiecznego Wykonania Robót
 Planu Kontroli Jakości określającego dla każdej z robót
o zakres i terminy pomiarów, sprawdzeń i badań kontrolnych wymaganych do
rozpoczęcia robót
o zakres i terminy pomiarów, sprawdzeń i badań kontrolnych dla wykonywanych
robót
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
3
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274
o informacje o przyjętych metodach dokonywanych pomiarów, sprawdzeń, badań
kontrolnych
o zabezpieczenie zainstalowanych elementów przed uszkodzeniem po
zakończeniu robót
Inspektor Nadzoru lub Inżynier Projektu ma prawo do wniesienia uwag i zmian do
przedstawionych dokumentów, lub wystąpić o dokonanie uzupełnień. Potwierdzenie
spełnienia wymaganych parametrów na wszystkich etapach budowy będzie dokonywana
przy pomocy Kart Kontrolnych. Opis rozwiązań technicznych
Wszystkie urządzenia i materiały użyte do realizacji projektowanych instalacji
muszą być zgodne z obowiązującymi w Polsce normami i przepisami oraz posiadać
odpowiednie certyfikaty, atesty i dopuszczenia. Wszelkie odstępstwa od wytycznych
zawartych w projekcie należy pisemnie zgłosić Inżynierowi Kontraktu do akceptacji.
Projektant celem pełniejszego zobrazowania rozwiązania projektowanego powołał
się na konkretne urządzenia. Wszystkie urządzenia wskazane w projekcie są
przykładowe, a odwołanie do nich miało na celu informować wykonawcę o standardzie
zastosowanych do realizacji urządzeń, i w żadnym przypadku nie jest obowiązkowe.
Zgodnie z zasadami zamówień publicznych można zastosować materiały i
rozwiązania równoważne, to jest w żadnym stopniu nie obniżające standardu i nie
zmieniające zasad i rozwiązań technicznych przyjętych w projekcie. W przypadku innych
rozwiązań i elementów projektu należy pisemnie tj. z wykresami, tabelami porównawczymi
charakterystyk udowodnić, że zastosowany typoszereg urządzeń spełnia zasadę
wydajności oraz pewności prawidłowego kompatybilnego zadziałania w przypadku
zagrożenia oraz zapewnia ochronę i bezpieczeństwo ludzi oraz urządzeń.
Równoważność techniczną musi po weryfikacji potwierdzić w formie pisemnej –
przedstawiciel Inwestora lub Projektant.
2. Opis rozwiązań technicznych
System zbudowano w oparciu o okablowanie poziome i pionowe w układzie sieci
gwieździstej .
Sygnał antenowy ,który jest doprowadzony do GPD będzie rozprowadzony
poprzez wewnętrzny układ wzmacniacz/multiswich do gniazd końcowych do
poszczególnych abonentów.
3. Część techniczna
3.1. Telewizja użytkowa
System telewizji użytkowej oparty jest na wzmacniaczu i multiswitchu. Taka
infrastruktura systemu umożliwia przesłanie do pojedynczego gniazda abonenckiego o
odpowiedniej konstrukcji następujących sygnałów:

Sygnał
pośredniej
częstotliwości
telewizji
satelitarnej
(podłączenie
tunera
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
4
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274


satelitarnego umożliwi odbiór kanałów satelitarnych),
Sygnał telewizji naziemnej (podłączenie odbiornika telewizyjnego umożliwia odbiór
kanałów telewizji naziemnej),
Sygnał radia naziemnego (podłączenie radioodbiornika umożliwia odbiór kanałów
radia naziemnego).
3.1.1. Uniwersalny wzmacniacz wielozakresowy selektywnie
strojony
Umożliwiają wzmocnienie do 6 sygnałów telewizji naziemnej z pasm VHF i UHF,
radiowych UHF / FM oraz sygnałów z urządzeń dodatkowych takich jak: magnetowid,
odbiornik satelitarny, kamera przemysłowa, itp.
Odpowiednie dla wszystkich warunków odbioru - niezależnie od układu kanałów,
kierunków odbioru i poziomów sygnału.
Wielowariantowy sposób rozdziału sygnałów z trzech wejść UHF na 8 torów
kanałowych indywidualnie strojonych.
Przystosowane do transmisji cyfrowej TV naziemnej.
3.1.2. Multiswitch dwunastowejściowy przystosowany do pracy
w kaskadzie
Multiswitch umożliwia łączenie sygnałów VHF i UHF telewizji naziemnej z
sygnałami częstotliwości pośredniej (IF) w zakresie 950-2200MHz z czterech polaryzacji i
przesłanie ich jednym przewodem do czterech różnych odbiorników satelitarnych
Instalacje zbiorowe oparte na multiswitch’ach zapewniają każdemu z abonentów
niezależny dostęp do dowolnego programu, odbieranego z jednego lub dwu satelitów na
każdym z dwu pasm (dolne i górne) i na każdej z dwu polaryzacji. Ponadto abonenci
otrzymują wszystkie sygnały RTV odbierane w paśmie 47 - 862 MHz (naziemne lub z TV
kablowej). Każde wejście SAT multiswitch’a otrzymuje sygnały jednej polaryzacji, z
jednego pasma jednego satelity. Każde wyjście multiswitch’a przeznaczone jest dla
jednego abonenta, który za pomocą odpowiednich sygnałów sterujących z tunera SAT
może włączyć odbiór sygnałów z jednego dowolnego wejścia.
Parametry zostały określone w części opisowej instalacji SAT/RTV
3.1.3. Gniazda końcowe







Zakres częstotliwości toru wejścia
Zakres częstotliwości toru TV
Zakres częstotliwości toru R
Tłumienność w torze TV
Tłumienność w torze R
Tłumienność przenikowa TV-R
Złącze wyjściowe R
5 ÷ 862 MHz
5 ÷ 70, 120 ÷ 862 MHz
88 ÷ 108 MHz
5,1 ÷ 6,7 dB
6,1 ÷ 7,9 dB
≥ 10,7 dB
IEC żeńskie
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
5
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274



Złącze wyjściowe TV
Impedancja wejście / wyjście
Obudowa
IEC męskie
75 Ω / 75 Ω
Nadtynkowa
3.1.4. Oprzewodowanie systemu

Przewód współosiowy:
o impedancja falowa 75 ohm;
o pojemność skuteczna 57,2 pF/m;
o tłumienność falowa 50MHz 4,5dB/100m;

5MHz - 1,25db/km
55MHz - 3,15db/km
83MHz - 3,87db/km
250MHz[dB/100m] - 6,72db/km
450MHz[dB/100m] - 9,02db/km
865MHz[dB/100m] - 13,05db/km
1000MHz[dB/100m] – 14,27db/km.
3.2 .Ochronnik przepieciowy
Projekt przewiduje montaż na każdym przewodzie sygnałowym pomiedzy anteną a
wzmacniaczem ochronnik przepięciowy
Parametry techniczne w części opisowej projektu
3.3 . Maszt antenowy
Projekt przewiduje demontaż istniejącego masztu stalowego z odciagami o
wysokości ~9,0m .Przewiduje się montaż nowego kompletnego masztu w
konstrukcji aluminiowej o wys. 9,0 m z odciągami / przed montażem należy
dokonać pomiarów wysokościowych odbioru sygnału i dostosować wysokość
masztu/ .Należy istniejące anteny kierunkowe telewizji DVB-T zamontować na
nowym maszcie .Na szczycie masztu zamontować iglicę wys. 1,0 m odgromową
uchwytem dystansowym Iglicę należy połączyć z drutem odgromowym Ø8
poprzez złącze krzyżowe,a następnie poprzez uchwyty dystansowe do istniejącej
na dachu instalacji odgromowej.
Przewiduje się demontaż anteny satelitarnej i montaż w nowym miejscu na ścianie
nadbudówki wg rys. Po instalacji należy przeprowadzić pomiar skuteczności
uziemnienia obiektu masztowego.
4. Montaż urządzeń
Przewód zasilający istniejący doprowadzony z wydzielonego obwodu rozdzielni
napięcia należy połączyć z listwą zasilającą szafy rack19 . Wszystkie kable
ułożone nadtynkowo należy poprowadzić w korytach instalacyjnych Wszystkie
przepusty w ścianach i stropach prowadzić w rurach osłonowych typu RB lub RL.
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
6
Specyfikacja Techniczna – Instalacja SAT/RTV
REMONT BUDYNEKU NR 1 JEDNOSTKA WOJSKOWA NR 4274
Przepusty przez ściany i stropy traktowane jako granice stref ogniowych należy
uszczelnić masą ogniotrwałą. Ostateczne przebieg tras kablowych należy
skonsultować z służbami elektrycznymi użytkownika by uniknąć wszelkich kolizji z
pozostałymi instalacjami. Montaż poszczególnych elementów systemu należy
wykonywać zgodnie ze wskazówkami architekta. W stosunku do elementów i
czynności instalacyjnych nie objętych powyższymi wytycznymi należy stosować
odpowiadające przepisy oraz wiedzę inżynieryjno-techniczną.
5. Wskazówki dla użytkownika
Zaleca się powołanie odpowiednich służb do konserwowania systemu gdyż system
winien być konserwowany nie rzadziej niż raz na rok. Zabrania się osobom
niekompetentnym w jakikolwiek sposób ingerowania w sprzęt w/w systemów.
Nie dostosowanie się do w/w wskazówek może powodować powstawanie
problemów eksploatacyjnych systemu oraz może powodować utratę gwarancji.
6. Dokumenty odniesienia
Wykaz dokumentów normatywnych i prawnych, które uwzględniono w opracowaniu
dokumentacji
 Rozporządzenie






Ministra infrastruktury z dnia 6 lutego 2003 w sprawie
bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych.
Ustawa z 7 lipca 1994 r. Prawo budowlane Dz.U. 2000 r. Nr 106, poz. 1126
Przepisy EMC, dotyczące zgodności elektromagnetycznej urządzeń.
PN - 92/E 012000 Symbole graficzne stosowane w schematach.
BN - 65/8984 – 11 Telekomunikacyjne sieci kablowe miejscowe. Instalacje
wewnętrzne.
PN-IEC 60364-4-442:1999
Instalacje elektryczne w obiektach budowlanych.
Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona
instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy
doziemieniach w sieciach wysokiego napięcia
PN-IEC/TS 61312-2:2003
Ochrona
przed
piorunowym
impulsem
elektromagnetycznym (LEMP). Część 2: Ekranowanie obiektów, połączenia
wewnątrz obiektów i uziemienia
 warunki techniczne wykonania i odbioru robót budowlano- montażowych -Tom. V roboty
elektryczne elektryczne
 sprawdzanie urządzeń piorunochronnych; PN-EN 62305-1:2011 Ochrona odgromowa Część 1: Zasady ogólne .
 PN-EN 62305-3:2011 Ochrona odgromowa - Część 3
90-117 ŁÓDŹ, UL. NARUTOWICZA 7/9, TEL. (042) 633 95 20, TEL/FAX (042) 632 09 38
KONTO: BANK PeKaO S.A. IO/ŁÓDŹ, NR 91 1240 3015 1111 0000 3412 5072
REGON: 470514500, NIP: 727-012-63-06
e-mail: [email protected]
7
