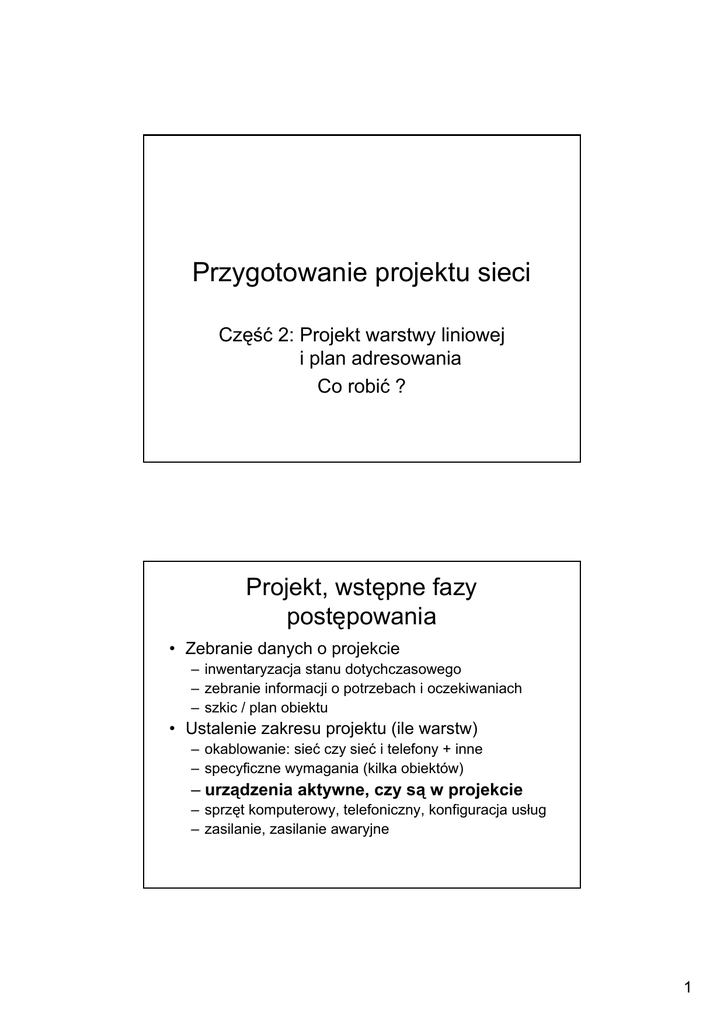

Przygotowanie projektu sieci
Część 2: Projekt warstwy liniowej
i plan adresowania
Co robić ?
Projekt, wstępne fazy
postępowania
• Zebranie danych o projekcie
– inwentaryzacja stanu dotychczasowego
– zebranie informacji o potrzebach i oczekiwaniach
– szkic / plan obiektu
• Ustalenie zakresu projektu (ile warstw)
– okablowanie: sieć czy sieć i telefony + inne
– specyficzne wymagania (kilka obiektów)
– urządzenia aktywne, czy są w projekcie
– sprzęt komputerowy, telefoniczny, konfiguracja usług
– zasilanie, zasilanie awaryjne
1
Co mamy wcześniej LPD (HC, FD)
+ MDF
• W okablowaniu mamy:
– LPD (lokalny punkt dystrybucji )
– Horizontal Crossconect
– zwany Floor Distibutor
Po jednym na piętrze
– Może być + /- jedno
– Może być kilka na piętrze
• MDF (główny punkt dystrybucji)
• Projekt szaf IDF i MDF
Projekt szafy
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Wentylacja
Panel FO
prow adnice kabli
panele 24 Porty (poziome)
Panele 48 portów
prow adnice kabli
sprzęt aktyw ny
panele 24/48 (pionow e)
puste
puste
kable telefoniczne
kable telefoniczne
kable telefoniczne
UPS
2
Typowy schemat ideowy małej
sieci lokalnej, jedna sieć LAN
IDF N
IDF 3
IDF 2
IDF 1
ISP
ISP
MDF
Jedna sieć LAN czy więcej
• Jedna sieć LAN ograniczenia:
– płaska struktura firmy
– tylko jedna firma
• Jedna sieć LAN zalety:
– prosty schemat
– prosty plan adresowania
• Adresy IP
– statycznie
– dynamicznie DHCP, w ruterze
– obie metody jednocześnie
• Dostęp do świata
– ruter z translacją adresów i łączem zapasowym dialup
3
Typowy schemat ideowy sieci
dwie sieci LAN, więcej ?
IDF N
IDF 3
IDF 2
IDF 1
ISP
ISP
MDF
Dwie sieci LAN czy więcej
™ Dwie sieci LAN ograniczenia:
™ dwie firmy
™ Dwie sieci LAN zalety:
™
™
™
™
lepiej niż jedna
prosty schemat
prosty plan adresowania
Proste przełączniki, niezarządzalne
™ Adresy IP
™ statycznie
™ dynamicznie DHCP, w ruterze
™ obie metody jednocześnie
™ Połączenie firm/oddziałów
™ ruter z obsługą list dostępu
™ Dostęp do świata
™ ruter z translacją adresów i łączem zapasowym dialup
4
Typowy schemat ideowy sieci
wiele sieci LAN, trzy ?
IDF N
IDF 3
IDF 2
IDF 1
ISP
ISP
MDF
Wiele sieci LAN
™Wiele ( M )sieci LAN ograniczenia:
™ w okablowaniu pionowym trzeba zrobić M torów
fizycznych do N pięter
™przełącznik w MDF ma zajęte (N+1)*M portów
™ruter ma M portów LAN
™Wiele sieci LAN zalety:
™Wiele firm/ oddziałów
™Separacja ruchu
™Wniosek: takiej topologii nie daje się dalej
rozwijać w taki sposób
™Wniosek: połączenia pionowe należy zastąpić
połączeniami wirtualnymi
5
Typowy schemat ideowy małej
sieci lokalnej, VLAN
IDF N
IDF 3
IDF 2
IDF 1
ISP
MDF
ISP
Wiele sieci LAN, zniesione
ograniczenia
™Wiele ( M )sieci LAN ograniczenia:
™ w okablowaniu pionowym wystarczy jeden tor
fizyczny do każdego z N pięter
™przełącznik w MDF ma zajęte (N+M) portów
™ruter ma M portów LAN !!!!!
™Wniosek: M nie jest ograniczone
( ok. 1000 VLAN w standardzie 802.1Q, w
praktyce ok. kilkudziesięciu )
™Czy można zaoszczędzić na ruterze?
6
Schemat ideowy małej sieci
lokalnej, VLAN, router on a stick
IDF N
IDF 3
IDF 2
IDF 1
ISP
ISP
MDF
WARIANTY i PYTANIA
warto sprawdzić !
™ Mam światłowód w okablowaniu pionowym
™ Czy gniazda w panelu i urządzeniach są takie jak w patch-cordzie ?
™ Switch w MDF jest FO, ma kartę ma ?
™ Switch w IDF ma transceiver lub kartę FO ?
™ GBIC Gigabit Interface Converters
™ SFP Small Form-Factor Pluggable
™ Łączę switche w stos co potrzebuję?
™ Łącze WAN, jaki potrzebuję ruter; jaki i/f ?
™
™
™
™
Frame Relay, ISDN PRI
DSL, TV kablowa
Neostrada
SDI, dial-up, IDSN
Æ Sync V.35
Æ 802.3 Ethernet
Æ ADSL wewnętrzny
Æ Async V,24, często backup i/f
7
Schemat ideowy małej sieci lokalnej,
VLAN, router on a stick ( 1 I/F)
IDF N
IDF 3
IDF 2
IDF 1
ISP
MDF
ISP
Do części 3
