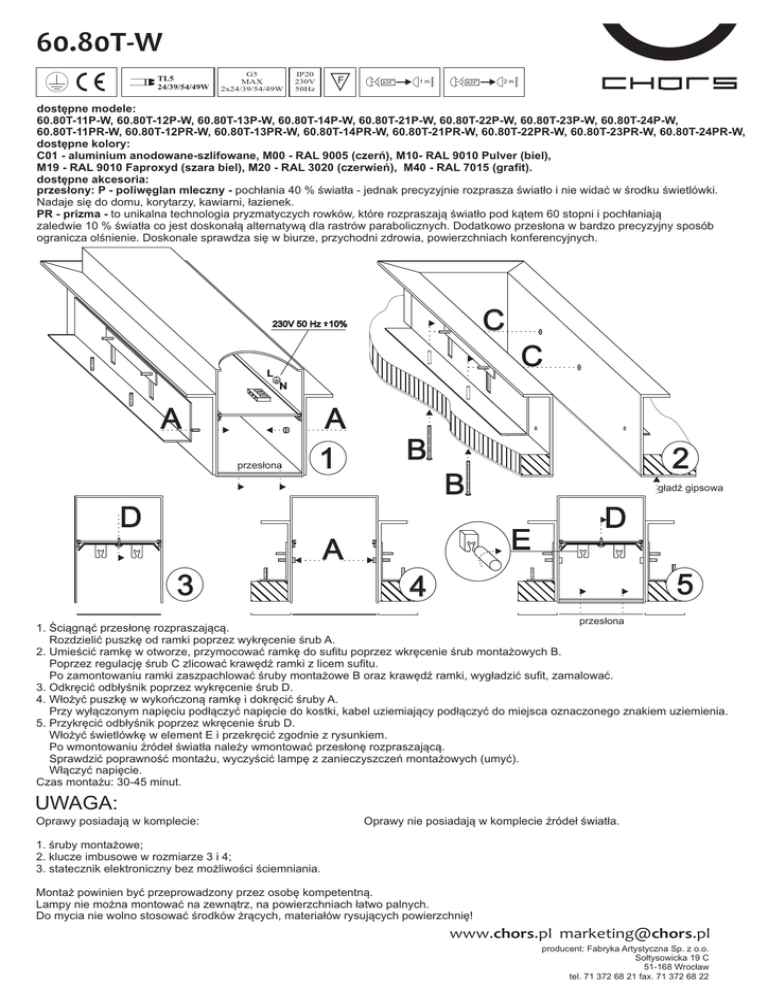

60.80TW A 1 A 2 BCBC 3 D 4 AE 5 D

60.80T-W
TL5
24/39/54/49W
G5
MAX
2x24/39/54/49W
IP20
230V
50Hz
F
24
1m
24
2m
dostępne modele:
60.80T-11P-W, 60.80T-12P-W, 60.80T-13P-W, 60.80T-14P-W, 60.80T-21P-W, 60.80T-22P-W, 60.80T-23P-W, 60.80T-24P-W,
60.80T-11PR-W, 60.80T-12PR-W, 60.80T-13PR-W, 60.80T-14PR-W, 60.80T-21PR-W, 60.80T-22PR-W, 60.80T-23PR-W, 60.80T-24PR-W,
dostępne kolory:
C01 - aluminium anodowane-szlifowane, M00 - RAL 9005 (czerń), M10- RAL 9010 Pulver (biel),
M19 - RAL 9010 Faproxyd (szara biel), M20 - RAL 3020 (czerwień), M40 - RAL 7015 (grafit).
dostępne akcesoria:
przesłony: P - poliwęglan mleczny - pochłania 40 % światła - jednak precyzyjnie rozprasza światło i nie widać w środku świetlówki.
Nadaje się do domu, korytarzy, kawiarni, łazienek.
PR - prizma - to unikalna technologia pryzmatyczych rowków, które rozpraszają światło pod kątem 60 stopni i pochłaniają
zaledwie 10 % światła co jest doskonałą alternatywą dla rastrów parabolicznych. Dodatkowo przesłona w bardzo precyzyjny sposób
ogranicza olśnienie. Doskonale sprawdza się w biurze, przychodni zdrowia, powierzchniach konferencyjnych.
C
230V 50 Hz +- 10%
C
L
N
A
przesłona
A
1
B
B
D
gładź gipsowa
E
A
3
2
D
5
4
przesłona
1. Ściągnąć przesłonę rozpraszającą.
Rozdzielić puszkę od ramki poprzez wykręcenie śrub A.
2. Umieścić ramkę w otworze, przymocować ramkę do sufitu poprzez wkręcenie śrub montażowych B.
Poprzez regulację śrub C zlicować krawędź ramki z licem sufitu.
Po zamontowaniu ramki zaszpachlować śruby montażowe B oraz krawędź ramki, wygładzić sufit, zamalować.
3. Odkręcić odbłyśnik poprzez wykręcenie śrub D.
4. Włożyć puszkę w wykończoną ramkę i dokręcić śruby A.
Przy wyłączonym napięciu podłączyć napięcie do kostki, kabel uziemiający podłączyć do miejsca oznaczonego znakiem uziemienia.
5. Przykręcić odbłyśnik poprzez wkręcenie śrub D.
Włożyć świetlówkę w element E i przekręcić zgodnie z rysunkiem.
Po wmontowaniu źródeł światła należy wmontować przesłonę rozpraszającą.
Sprawdzić poprawność montażu, wyczyścić lampę z zanieczyszczeń montażowych (umyć).
Włączyć napięcie.
Czas montażu: 30-45 minut.
UWAGA:
Oprawy posiadają w komplecie:
Oprawy nie posiadają w komplecie źródeł światła.
1. śruby montażowe;
2. klucze imbusowe w rozmiarze 3 i 4;
3. statecznik elektroniczny bez możliwości ściemniania.
Montaż powinien być przeprowadzony przez osobę kompetentną.
Lampy nie można montować na zewnątrz, na powierzchniach łatwo palnych.
Do mycia nie wolno stosować środków żrących, materiałów rysujących powierzchnię!
www.chors.pl [email protected]
producent: Fabryka Artystyczna Sp. z o.o.
Sołtysowicka 19 C
51-168 Wrocław
tel. 71 372 68 21 fax. 71 372 68 22
