Inżynierska Pracownia Projektowa „Eko-System” s.c.
mgr inż. Jerzy Korkowski, mgr inż. Maciej Wodniak
34-100 Wadowice, ul. dr. J. Putka 9
NIP: 551-22-41-011 REGON: 851800581
tel/fax: 33/8234735, 692/426855, e-mail: [email protected]
konto: PKO BP o/Wadowice 8110201433 0000110200074294

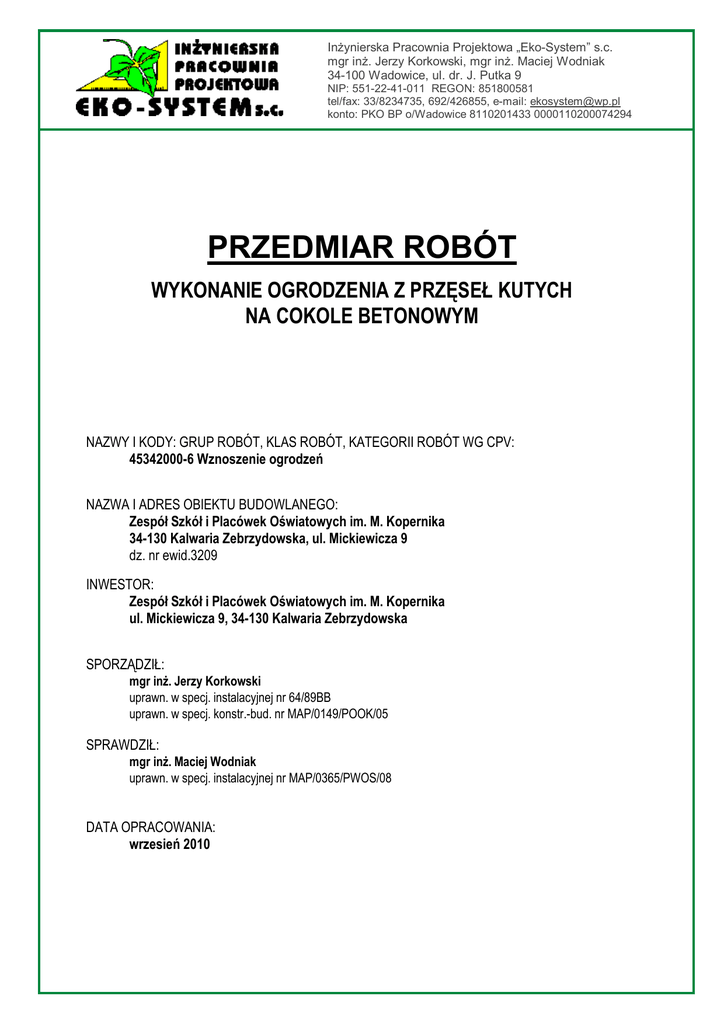

PRZEDMIAR ROBÓT
WYKONANIE OGRODZENIA Z PRZĘSEŁ KUTYCH
NA COKOLE BETONOWYM
NAZWY I KODY: GRUP ROBÓT, KLAS ROBÓT, KATEGORII ROBÓT WG CPV:
45342000-6 Wznoszenie ogrodzeń
NAZWA I ADRES OBIEKTU BUDOWLANEGO:
Zespół Szkół i Placówek Oświatowych im. M. Kopernika
34-130 Kalwaria Zebrzydowska, ul. Mickiewicza 9
dz. nr ewid.3209
INWESTOR:
Zespół Szkół i Placówek Oświatowych im. M. Kopernika
ul. Mickiewicza 9, 34-130 Kalwaria Zebrzydowska
SPORZĄDZIŁ:
mgr inż. Jerzy Korkowski
uprawn. w specj. instalacyjnej nr 64/89BB
uprawn. w specj. konstr.-bud. nr MAP/0149/POOK/05
SPRAWDZIŁ:
mgr inż. Maciej Wodniak
uprawn. w specj. instalacyjnej nr MAP/0365/PWOS/08
DATA OPRACOWANIA:
wrzesień 2010
ZAWARTOŚĆ OPRACOWANIA
1.
OGÓLNA CHARAKTERYSTYKA OBIEKTU I ROBÓT BUDOWLANYCH ORAZ PODSTAWY OPRACOWANIA .... 3
2.
SPIS DZIAŁÓW (STRUKTURA) PRZEDMIARU ROBÓT ................................................................................. 3
3.
TABELE PRZEDMIARU ROBÓT ................................................................................................................... 4
n
2
1. Ogólna charakterystyka obiektu i robót budowlanych oraz podstawy
opracowania
Przedmiotem opracowania jest budowa ogrodzenia trwałego z przęseł kutych na cokole
betonowym na terenie Zespołu Szkół i Placówek Oświatowych im. M. Kopernika w Kalwarii
Zebrzydowskiej, ul. Mickiewicza 9. Ogrodzenie budowane będzie wzdłuż ul. Targowej (od
furtki wejściowej na teren szkoły) w kierunku południowo-wschodnim do skrzyżowania z ul.
Mickiewicza. Ogrodzenie będzie oddzielało działkę nr 3209 od działek nr 3199 (ul. Targowa) i
3209/2 (ul. Mickiewicza). Ogrodzenie budowane będzie w linii zabudowy istniejącego
ogrodzenia po jego wcześniejszej rozbiórce. Długość ogrodzenia 66mb.
Zgodnie z uzgodnieniem Małopolskiego Wojewódzkiego Konserwatora Zabytków w Krakowie
budowane ogrodzenie musi stanowić kontynuację formy architektonicznej istniejącego
ogrodzenia wzdłuż ul. Targowej (poniżej planowanego odcinka), wykonanego w 2005r.
Roboty, których dotyczy przedmiar, obejmują wszystkie czynności umożliwiające i mające na
celu wykonanie robót rozbiórkowych dotyczących istniejącego ogrodzenia oraz robót
związanych z budową nowego ogrodzenia trwałego z przęseł kutych mocowanych do słupków
stalowych i cokołu betonowego przy zastosowaniu wyrobów odpowiadających wymaganiom
stosownych norm lub aprobat technicznych.
Niniejszy przedmiar obejmuje niżej wymienione roboty:
● rozbiórka nawierzchni chodnika z kostki brukowej betonowej wraz z
podbudową w pasie o szerokości do 0,5m wzdłuż odcinka ogrodzenia
przeznaczonego do remontu,
● rozbiórka siatki stalowej istniejącego ogrodzenia,
● rozbiórka słupków stalowych rurowych,
● rozbiórka cokołu betonowego i fundamentów słupków rurowych,
● wykopy pod słupki stalowe i cokół betonowy nowego ogrodzenia,
● betonowanie fundamentów pod słupki wraz z montażem słupków
stalowych z rury kwadratowej,
● betonowanie cokołu betonowego ogrodzenia,
● montaż przęseł stalowych kutych do słupków,
● odbudowa nawierzchni chodnika z kostki brukowej wraz z podbudową.
Zakres robót według Wspólnego Słownika Zamówień:
• 45342000-6 Wznoszenie ogrodzeń
Odnośne specyfikacje techniczne:
• SST-B-01
2. Spis działów (struktura) przedmiaru robót
DZIAŁ 1.
Grupa robót: 45342000-6 Wznoszenie ogrodzeń
Rozdział (Element) 1. Roboty rozbiórkowe i odbudowa nawierzchni chodnika
Rozdział (Element) 2. Roboty ziemne
Rozdział (Element) 3. Roboty budowlane
Rozdział (Element) 4. Roboty porządkowe
n
3
3. Tabele przedmiaru robót
DZIAŁ 1.
Grupa robót: 45342000-6 Wznoszenie ogrodzeń
Lp.
Podstawa
wyceny
1
2
1
Opis pozycji kosztorysowych
3
ROBOTY ROZBIÓRKOWE I ODBUDOWA
NAWIERZCHNI CHODNIKA
1
KNR 2-31
0805-01-050
Ręczne rozebranie nawierzchni z kostki kamiennej nieregularnej
o wysokości 8 cm na podsypce piaskowej
2
KNR 2-31
0802-05-050
3
KNR 2-31
0114-03-050
4
KNR 2-31
0511-01-050
5
(AW) KALK
IND-040
obmiar j.w.
Demontaż siatki ogrodzeniowej stalowej o wysokości 150cm
mocowanej do słupków stalowych rurowych
6
KNR 4-01
1306-01-020
7
Ilość
J.m.
Uszczegółowienie nakładów
rzeczowych w celu ustalenia
ceny jednostkowej
4
5
6
33,00
m2 SST-B-01
66x0,5 = 33,0m2
Ręczne rozebranie podbudowy z kruszywa kamiennego o
grubości 15 cm
33,00
m2 SST-B-01
obmiar j.w.
Podbudowy z kruszywa naturalnego. Warstwa górna. Grubość
warstwy po zagęszczeniu 8 cm
33,00
m2 SST-B-01
33,00
m2 SST-B-01
66,00
m SST-B-01
Demontaż stalowych słupków rurowych fi89mm. Cięcie
palnikiem tlenowo-acetylenowym (analogia)
23,00
szt SST-B-01
KNR 4-04
0302-01-060
Rozebranie cokołu betonowego i fundamentów pod słupki z
betonu żwirowego (analogia)
8,68
m3 SST-B-01
8
KNR 4-04I
1103-04-060
0,25x0,25x0,8x23+(66,0-23x0,25)x0,25x0,5=8,68m3
Wywiezienie gruzu z terenu rozbiórki przy mechanicznym
załadowaniu i wyładowaniu. Transport samochodem
samowyładowczym na odległość 1 km
8,68
m3 SST-B-01
9
KNR 4-04I
1103-05-060
36,76
m3 SST-B-01
8,25
m3 SST-B-01
25,00
szt SST-B-01
9,19
m3 SST-B-01
2
obmiar j.w.
Ponowne ułożenie kostki brukowej betonowej o grubości 6 cm
układanej na podsypce piaskowej. Kostka z odzysku (Biuletyn
Informacyjny nr 8/96) (analogia)
Wywiezienie gruzu z terenu rozbiórki przy mechanicznym
załadunku i wyładunku.Nakłady uzupełniające na każdy dalszy
rozpoczęty km odl.transportu ponad 1 km (przyjęto 4km)
ROBOTY ZIEMNE
10
KNR 2-01
0307-03-060
11
KNR 2-01
0312-11-020
12
KNR 4-04I
1103-04-060
Ręczne roboty ziemne z przewozem gruntu taczkami.Odspojenie
gruntu i przewóz na odległość do 10 m.Grunt kategorii IV.
Wykop liniowy pod fundament ogrodzenia
0,25x0,5x66=8,25m3
Ręczne wykopanie dołów pod słupki ogrodzeniowe o
powierzchni dna do 0,2 m2 i głębokości do 1,1 m.Grunt
kategorii IV.
Wywiezienie ziemi przy mechanicznym załadowaniu i
wyładowaniu. Transport samochodem samowyładowczym na
odległość 1 km
66x0,25x0,5+0,25x0,25x0,6x25=9,19m3
n
4
1
13
2
KNR 4-04I
1103-05-060
14
KNR 2-19
0306-03-040
3
Wywiezienie ziemi przy mechanicznym załadunku i
wyładunku.Nakłady uzupełniające na każdy dalszy rozpoczęty
km odl.transportu ponad 1 km (przyjęto 4km)
4x9,19=36,76m3
Rury ochronne typu Arot na kablu energetycznym i wodociągu
(analogia)
4
36,76
5
m3 SST-B-01
6,00
m SST-B-01
3 x 2m = 6,0m
ROBOTY BUDOWLANE
3
15
KNR 2-02
1801-02-040
Cokoły betonowe o wymiarach 0,25x0,30 m z fundamentem
0,25x0,50 m.
66,00
m SST-B-01
16
KNR 2-02
1801-05-040
Potrącenie za każde 10 cm różnicy wysokości cokołu lub
fundamentu betonowego.
-66,00
m SST-B-01
17
KNR 2-02
IND-040
Ogrodzenia z przęseł z prętów kutych 16x16mm w rozstawie co
100mm zakończonych grotem nieostrym, łączonych obustronnie
płaskownikami stalowymi 30x5mm. Wymiary przęsła 1,5x2,4m.
Całość ocynkowana. Wykończenie górnej krawędzi przęsła w
formie łuku. Słupki stalowe 80x80x4mm o rozstawie 2,5 m (25
przęseł).
66,00
m SST-B-01
9,90
m3 SST-B-01
66,00
m2 SST-B-01
4
ROBOTY PORZĄDKOWE
18
KNR 2-21
0218-02-060
Ręczne rozścielenie ziemi urodzajnej z transportem taczkami na
terenie płaskim
19
KNR 2-21
0401-02-050
66x1x0,15=9,9m3
Wykonanie trawników dywanowych siewem bez nawożenia.
Grunt kat.III
