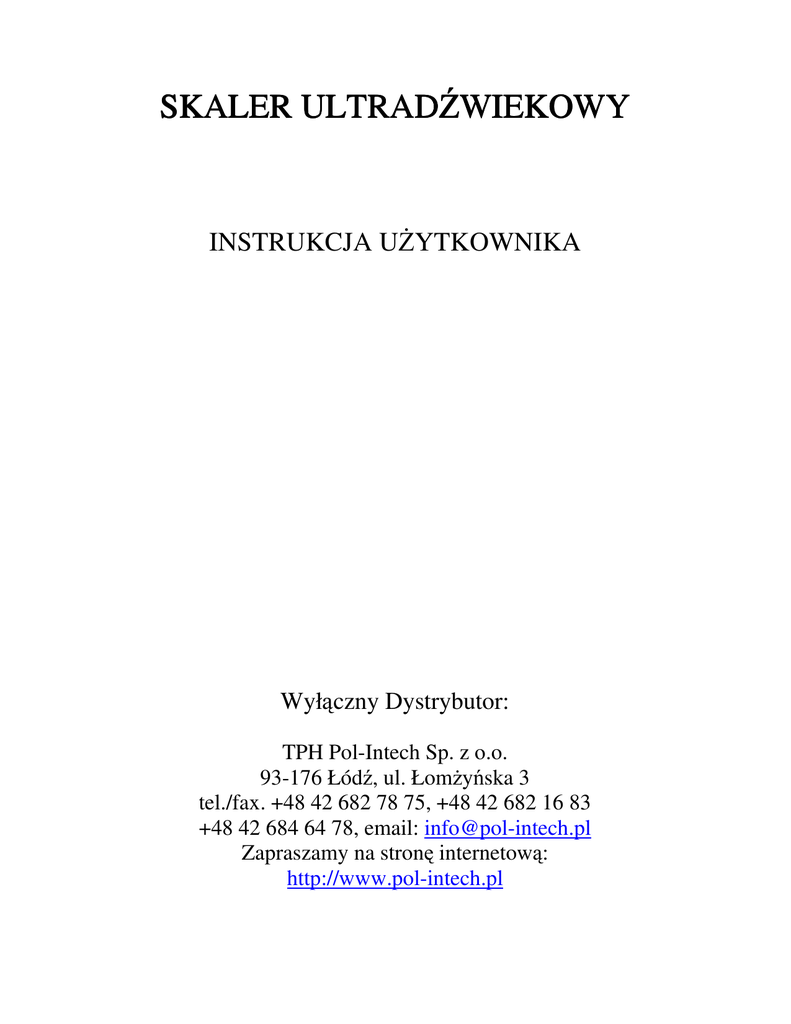

SKALER ULTRADŹ
ULTRADŹWIEKOWY
INSTRUKCJA UśYTKOWNIKA
Wyłączny Dystrybutor:
TPH Pol-Intech Sp. z o.o.
93-176 Łódź, ul. ŁomŜyńska 3
tel./fax. +48 42 682 78 75, +48 42 682 16 83
+48 42 684 64 78, email: [email protected]
Zapraszamy na stronę internetową:
http://www.pol-intech.pl
Spis Treści:
1. BEZPIECZEŃSTWO .........................................................................................................1
2. Zawartość opakowania .......................................................................................................1
3. Konstrukcja i działanie .......................................................................................................2
4. Przeznaczenie i cechy .........................................................................................................2
5. Parametry techniczne..........................................................................................................2
6. Wymagania dotyczące temperatury i wilgotności: ..............................................................3
7. MontaŜ i instalacja..............................................................................................................3
8. Praca. .................................................................................................................................6
9. Sterylizacja.........................................................................................................................6
10. Uwagi...............................................................................................................................6
11. Przeciwwskazania.............................................................................................................7
12. Konserwacja .....................................................................................................................7
13. Problemy i ich rozwiązywanie ..........................................................................................8
14. Gwarancja ........................................................................................................................8
1. BEZPIECZEŃ
BEZPIECZEŃSTWO
Dokładnie przeczytaj tę instrukcję przed montaŜem, instalacją i uruchomieniem urządzenia ! Jak przy
wszystkich urządzeniach technicznych, prawidłowe i bezpieczne działanie urządzenia zaleŜy w duŜym stopniu
od tego, by uŜytkownik zapoznał się i stosował zasady bezpiecznej pracy, przedstawione w niniejszej instrukcji.
2. Zawartość
Zawartość opakowania
Element
Nazwa
Specyfikacja
1
Skaler
1
2
Głowica
1
3
Wyłącznik noŜny
1
4
Końcówka ostra
2
5
Końcówka płaska
2
6
WąŜ doprowadzający wodę
7
Klucz do końcówek
1
8
Instrukcja uŜytkownika
1
Ø 6 mm
1
Ilość
1
3. Konstrukcja i działanie
Urządzenie składa się z dwóch podsystemów.
Pierwszym z nich, jest układ przetwornika elektronicznego z regulacja mocy i generatora drgań, umieszczonego
w głowicy, przekazującego energię drgań bezpośrednio do końcówki. Drugi, to obwód zasilający w wodę,
mającego na celu chłodzenie głowicy i końcówki, wraz z regulacją przepływu.
4. Przeznaczenie i cechy
Urządzenie przeznaczone jest do uŜytkowania przez profesjonalnego dentystę i słuŜy do usuwania
złogów kamienia nazębnego, plam po tytoniu, kawie i herbacie oraz plam (skaz) bakteryjnych. Porównując ze
zwykłymi ręcznymi narzędziami, skaler ultradźwiękowy posiada takie zalety jak mniejsze krwawienie po
zabiegu, wysoka wydajność i dokładność, większy komfort zabiegu dla pacjenta. Urządzenie wprawia końcówkę
w drgania o bardzo wysokiej częstotliwości, ok. 34000 razy na sekundę, oraz automatycznie utrzymuje taką
częstotliwość pracy, aby przetwornik pracował najbardziej optymalnie. W innych tego typu urządzeniach, wraz
ze wzrostem zuŜycia końcówki spada efektywność pracy, w tym przypadku częstotliwość jest tak
dopasowywana do stopnia zuŜycia końcówki, by jak najdłuŜej utrzymać efektywność pracy.
Przetwornik wykonany jest ze stopów tytanu, charakteryzuje się takimi cechami jak brak zmniejszania
się mocy, stabilność temperaturowa nawet podczas długich okresów pracy, nie doprowadza do samoistnego
pękania końcówek.
5. Parametry techniczne
•
Napięcie zasilania
230 V, 50 Hz
•
Moc pobierana
≤ 20 W
•
Częstotliwość pracy (drgań końcówki)
28-34 kHz
•
Bezpiecznik
•
Ciśnienie wody
•
Wymiary
0,5A /250V
≤ 0.3 MPa
o
Długość
195 mm
o
Szerokość
145 mm
o
Wysokość
77 mm
•
Tryb pracy
praca ciągłą
•
Klasa urządzenia
•
Stopień zabezpieczenia przed zanieczyszczeniem: Urządzenie wykonane ze zwykłego materiału,
urządzenie KLASY II , Typu BF
wyłącznik noŜny wykonany z materiału odpornego na zachlapanie i zalanie (Klasa IPX 1)
•
Zakaz uŜywania:
o
środowisko zawierające palne środki znieczulające
o
środowisko zawierające duŜą ilość tlenu
o
środowisko zawierające tlenek azotu
2
6. Wymagania dotycz
dotyczące temperatury i wilgotnoś
wilgotności:
•
Temperatura pracy: od 10ºC do 40 ºC
•
Wilgotność względna: ≤ 70%
•
Temperatura przechowywania: od -40ºC do 55 ºC
7. MontaŜ
MontaŜ i instalacja
Szanowni Państwo,
Ze względu na łatwość transportu i przechowywania urządzenie dostarczone jest w stanie rozłoŜonym. Przed
uŜyciem naleŜy je zmontować, nie jest to czynność trudna ani wymagająca specjalistycznych narzędzi. JeŜeli
chcecie Państwo korzystać z wody z unitu stomatologicznego, moŜe okazać się, Ŝe potrzebna jest wizyta
technika, który podłączy wąŜ doprowadzający wodę do skalera.
Kolejność montaŜu:
Otworzyć opakowanie transportowe i sprawdzić obecność wszystkich elementów.
Rys. 1. Skaler
3
Rys. 2. Kluczyk do końcówek
Rys. 3. Wyłącznik noŜny
Umieść urządzenie na miejscu pracy, zakręć końcówkę na głowicy i dokręć ją kluczem. Podłącz
zasilanie w wodę. Istnieją dwie metody, za pomocą podłączenia do unitu stomatologicznego bądź awaryjna, za
pomocą podwieszonej butli
WaŜne! UŜywaj wody oczyszczonej, demineralizowanej bądź destylowanej. Zapobiegnie to osadzaniu
się kamienia i zanieczyszczeń wewnątrz urządzenia.
Metoda pierwsza, zasilanie z unitu.
Podłącz skaler do unitu za pomocą węŜa doprowadzającego wodę. Ciśnienie wody nie powinno
przekraczać 0,3 MPa, i wszelkie nieczystości powinny być filtrowane, by zapobiec zatykaniu się obwodu
wodnego.
4
Metoda druga, awaryjna, podwieszona butla
Podłączanie głowicy do urządzenia.
a)
Przed podłączeniem proszę oczyścić i osuszyć złącze głowicy i kabla. Woda w połączeniu moŜe
doprowadzić do spadku mocy urządzenia, a nawet do jego uszkodzenia.
b) Nasmaruj pierścieniową uszczelkę odrobiną wazeliny. Zapobiegnie to uszkadzaniu uszczelki w czasie
podłączania i w konsekwencji przeciekom wody.
c)
Podłącz głowicę do przewodu
d) Nakręć końcówkę na gwint. Dociśnij ją za pomocą klucza.
Podłączanie wyłącznika noŜnego
Wyłącznik wyposaŜony jest we wtyczkę z mechanizmem samozatrzaskowym. Aby go podłączyć, ustaw
wtyczkę tak, by szpilki w gniazdku znajdywały się naprzeciwko dziurek we wtyczce, a następnie wepchnij
wtyczkę do gniazdka, aŜ usłyszysz kliknięcie. Aby odłączyć kabel, pociągnij za pierścień we wtyczce, nie
ciągnij za wtyczkę bądź kabel.
Podłącz kabel sieciowy.
5
8. Praca.
a)
Włącz urządzenie wyłącznikiem. Jednocześnie zapali się dioda „zasilanie” (Power) na panelu
urządzenia.
b) Naciśnij na wyłącznik noŜny, zapali się dioda „praca” (Work) i końcówka zacznie wibrować
c)
Wyreguluj pokrętłem na górnej ściance moc urządzenia
d) Pokrętłem na prawej ściance urządzenia wyreguluj ilość wypływającej wody.
e)
Po zakończeniu pracy zwolnij nacisk na wyłącznik noŜny, końcówka przestanie wibrować i zgaśnie
dioda „praca” (Work)
f)
Wyłącz urządzenie wyłącznikiem.
9. Sterylizacja.
Sterylizacja.
a)
Odkręć końcówkę od głowicy i odłóŜ ją osobno.
b) Osusz końcówkę z wody pozostałej wewnątrz.
c)
Zapakuj końcówkę do torebki i sterylizuj ją przez 20 minut w autoklawie parowym w temperaturze
135 °C. UWAGA! Nie wolno gotować głowicy, ani dezynfekować jej jodyną, etanolem czy
aldhydem glutarowym. Nie wolno jej sterylizować w kuchence mikrofalowej ani w piecu.
d) Po sterylizacji pozwól głowicy ostygnąć.
e)
Końcówkę sterylizuj w autoklawie parowym przez 20 minut w temperaturze 135 °C.
10. Uwagi.
a)
Oczyść kompletne urządzenie przed i po uŜyciu.
b) Zawsze uŜywaj sterylnej głowicy i końcówki.
c)
Przed połączeniem głowicy i kabla, osusz miejsce połączenia.
d) Nie odkręcaj/przykręcaj końcówki w czasie pracy urządzenia.
e)
Upewnij się, Ŝe końcówka jest dokręcona, inaczej moc urządzenia będzie zredukowana.
f)
Nigdy nie pracuj bez wody.
g) Nigdy nie pracuj uszkodzoną końcówką.
h) Nigdy samodzielnie nie ostrz, poleruj czy zginaj (odkształcaj) końcówki.
i)
Pamiętaj, Ŝe skuteczność pracy spada wraz ze zuŜyciem końcówki.
j)
W przypadku zatkania głowicy, przedmuchaj ją spręŜonym powietrzem, nie uŜywaj metalowych
narzędzi, mogą przedziurawić wnętrze głowicy.
k) Po zakończeniu pracy, zakręć źródło wody.
l)
Nie ciągnij za kable, moŜe to doprowadzić do zerwania Ŝył wewnątrz.
m) UŜywaj właściwych końcówek (gwint EMS)
n) Nigdy nie dociskaj końcówki do zębów pacjenta.
o) Obszary zębów, co do których nie masz pewności, oczyszczaj przy zmniejszonej mocy urządzenia.
p) Postępuj zawsze zgodnie z zasadami higieny.
6
11. Przeciwwskazania.
Przeciwwskazania.
a)
Zakazane jest uŜywanie urządzenia, jeŜeli pacjent lub lekarz ma rozrusznik serca.
b) Pacjenci kardiologiczni, kobiety w ciąŜy i dzieci mogą być poddani działaniu urządzenia wyłącznie
po konsultacji lekarskiej.
12. Konserwacja
a)
Przechowuj urządzenie z dala od wibracji i w suchym miejscu.
b) Nie przechowuj razem z substancjami toksycznymi, Ŝrącymi i mogącymi eksplodować.
c)
Wilgotność w miejscu przechowywania nie moŜe przekraczać 70%.
d) Temperatura przechowywania: -40ºC do 55 ºC
e)
Urządzenie naleŜy uruchamiać co najmniej raz na miesiąc, tak aby pracowało przynajmniej pięć
minut.
7
13. Problemy i ich rozwią
rozwiązywanie
Problem
Nie świeci się dioda „zasilanie”
Brak wibracji i wypływu wody
Słabe wibracje, woda wypływa
normalnie
Brak wibracji, woda wypływa
normalnie.
Przyczyna
Niepodłączony kabel zasilający
Spalony bezpiecznik
Wyłącznik noŜny źle podłączony
bądź niesprawny
Obluzowana końcówka
Uszkodzona bądź zuŜyta
końcówka
Rozwią
Rozwiązanie
Sprawdź podłączenie zasilania
Wymień bezpiecznik
Uszkodzona głowica bądź kabel
Wymień głowicę bądź kabel
Zamknięty zawór regulacji
wypływu wody
Zatkany kanał w końcówce
Zatkany kanał w głowicy
Prawidłowe wibracje, brak
wypływu wody.
Zablokowany elektrozawór
sterujący wypływem wody
Sprawdź wyłącznik noŜny
Dokręć końcówkę kluczem
Wymień końcówkę
Odkręć zawór
Przedmuchaj bądź przepchaj kanał
Przedmuchaj głowicę spręŜonym
powietrzem bądź strzykawką z
wodą
Upewnij się, Ŝe podłączenie
zasilania do urządzenia jest
prawidłowe, zawór regulacji
wypływu wody jest odkręcony,
wyłącznik noŜny jest naciśniety,
spróbuj przedmuchać urządzenie
spręŜonym powietrzem.
14. Gwarancja
Producent zaświadcza, iŜ urządzenia są wolne od braków materiału jak równieŜ wykonania i powinny działać w
sposób zadowalający w warunkach normalnego uŜytkowania przez okres dwóch lat od daty zakupu.
Stosowanie środków zapobiegawczych naleŜy do nabywcy. Producent i dystrybutor w Ŝadnym wypadku nie
ponosi odpowiedzialności za szkody wynikłe z niezgodnego z zasadami i zaleceniami uŜytkowania urządzenia.
8
