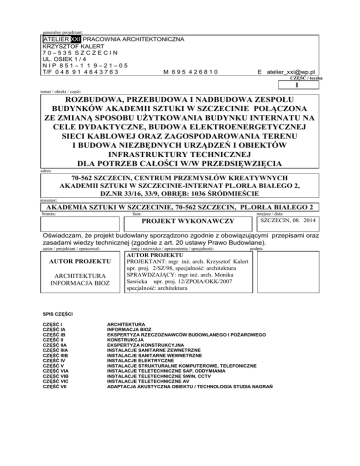

generalny projektant:
ATELIER XXI PRACOWNIA ARCHITEKTONICZNA
KRZYSZTOF KALERT
70–535 SZCZECIN
UL. OSIEK 1 / 4
NIP 851–1 1 9–21–05
T/F 0 4 8 9 1 4 6 4 3 7 6 3
M 695 426810
E [email protected]
CZĘŚĆ / teczka
I
temat / obiekt / część:
ROZBUDOWA, PRZEBUDOWA I NADBUDOWA ZESPOŁU
BUDYNKÓW AKADEMII SZTUKI W SZCZECINIE POŁĄCZONA
ZE ZMIANĄ SPOSOBU UŻYTKOWANIA BUDYNKU INTERNATU NA
CELE DYDAKTYCZNE, BUDOWA ELEKTROENERGETYCZNEJ
SIECI KABLOWEJ ORAZ ZAGOSPODAROWANIA TERENU
I BUDOWA NIEZBĘDNYCH URZĄDZEŃ I OBIEKTÓW
INFRASTRUKTURY TECHNICZNEJ
DLA POTRZEB CAŁOŚCI W/W PRZEDSIĘWZIĘCIA
adres:
70-562 SZCZECIN, CENTRUM PRZEMYSŁÓW KREATYWNYCH
AKADEMII SZTUKI W SZCZECINIE-INTERNAT PL.ORŁA BIAŁEGO 2,
DZ.NR 33/16, 33/9, OBRĘB: 1036 ŚRÓDMIEŚCIE
inwestor:
AKADEMIA SZTUKI W SZCZECINIE, 70-562 SZCZECIN, PL.ORŁA BIAŁEGO 2
branża:
faza:
miejsce / data:
PROJEKT WYKONAWCZY
SZCZECIN, 08. 2014
Oświadczam, że projekt budowlany sporządzono zgodnie z obowiązującymi przepisami oraz
zasadami wiedzy technicznej (zgodnie z art. 20 ustawy Prawo Budowlane).
autor / projektant / opracował:
imię i nazwisko / uprawnienia / specjalność:
AUTOR PROJEKTU
ARCHITEKTURA
INFORMACJA BIOZ
podpis
AUTOR PROJEKTU
PROJEKTANT: mgr inż. arch. Krzysztof Kalert
upr. proj. 2/SZ/98, specjalność: architektura
SPRAWDZAJĄCY: mgr inż. arch. Monika
Sawicka upr. proj. 12/ZPOIA/OKK/2007
specjalność: architektura
SPIS CZĘŚCI
CZĘŚĆ I
CZĘŚĆ IA
CZĘŚĆ IB
CZĘŚĆ II
CZĘŚĆ IIA
CZĘŚĆ IIIA
CZĘŚĆ IIIB
CZĘŚĆ IV
CZĘŚĆ V
CZĘŚĆ VIA
CZĘŚĆ VIB
CZĘŚĆ VIC
CZĘŚĆ VII
ARCHITEKTURA
INFORMACJA BIOZ
EKSPERTYZA RZECZOZNAWCÓW BUDOWLANEGO I POŻAROWEGO
KONSTRUKCJA
EKSPERTYZA KONSTRUKCYJNA
INSTALACJE SANITARNE ZEWNETRZNE
INSTALACJE SANITARNE WEWNETRZNE
INSTALACJE ELEKTRYCZNE
INSTALACJE STRUKTURALNE KOMPUTEROWE, TELEFONICZNE
INSTALACJE TELETECHNICZNE SAP, ODDYMIANIA
INSTALACJE TELETECHNICZNE SWIN, CCTV
INSTALACJE TELETECHNICZNE AV
ADAPTACJA AKUSTYCZNA OBIEKTU / TECHNOLOGIA STUDIA NAGRAŃ
CZĘŚĆ VII
2.
SPIS ZAWARTOŚCI OPRACOWANIA
1.
2.
3.
4.
5.
6.
7.
Karta tytułowa
Spis zawartości opracowania
Spis rysunków
Spis dokumentów i uzgodnień
Opis techniczny projektu wykonawczego.
Tabela wykończenia i wyposażenia pomieszczeń
Rysunki
3.
SPIS RYSUNKÓW
ARCHITEKTURA - PROJEKT
PW/A/01
PW/A/01A
PK/A/01A
PW/A/02
PW/A/03
PW/A/04
PW/A/05
PW/A/06
PW/A/07
PW/A/08
PW/A/09
PW/A/10
PW/A/11
PW/A/12
PW/A/13
PW/A/14
PW/A/15
Projekt zagospodarowania terenu
Projekt zagospodarowania terenu-plansza koordynacyjna
Projekt zagospodarowania terenu-plansza koordynacyjna
Rzut kondygnacji -2 - piwnica
Rzut kondygnacji -1 - przyziemie
Rzut kondygnacji 0 - parter
Rzut kondygnacji +1 - piętro 1
Rzut dachu
Przekrój A-A
Przekrój B-B
Elewacja wschodnia, przekrój C-C
Elewacja zachodnia, przekrój D-D
Elewacja północna, przekrój E-E
Elewacja południowa
1:500
1:500
1:500
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
PW/A/16
PW/A/17
PW/A/18
PW/A/19
PW/A/20
PW/A/21
PW/A/22
PW/A/23
PW/A/24
Zestawienie stolarki wewnętrznej - drzwiowej
Zestawienie stolarki zewnętrznej - okiennej, drzwiowej
Rzut kondygnacji -2 - rzut sufitów podwieszonych
Rzut kondygnacji -1 - rzut sufitów podwieszonych
Rzut kondygnacji 0 - rzut sufitów podwieszonych
Rzut kondygnacji +1 - rzut sufitów podwieszonych
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
4.
SPIS DOKUMENTÓW I UZGODNIEŃ
Wszystkie dokumenty i uzgodnienia znajdują się w Części 1 w tomie projektu budowlanego.
2
5.
OPIS TECHNICZNY PROJEKTU WYKONAWCZEGO
I.
PROJEKT ZAGOSPODAROWANIA TERENU
1.
PRZEDMIOT INWESTYCJI
Przedmiotem projektu architektoniczno-budowlanego jest „ROZBUDOWA, PRZEBUDOWA I
NADBUDOWA ZESPOŁU BUDYNKÓW AKADEMII SZTUKI W SZCZECINIE POŁĄCZONA
ZE ZMIANĄ SPOSOBU UŻYTKOWANIA BUDYNKU INTERNATU NA CELE DYDAKTYCZNE,
BUDOWA ELEKTROENERGETYCZNEJ SIECI KABLOWEJ ORAZ ZAGOSPODAROWANIA
TERENU I BUDOWA NIEZBĘDNYCH URZĄDZEŃ I OBIEKTÓW INFRASTRUKTURY
TECHNICZNEJ DLA POTRZEB CAŁOŚCI W/W PRZEDSIĘWZIĘCIA”. Budynek będzie
przeznaczony na potrzeby budowy Centrum Przemysłów Kreatywnych Akademii Sztuki w
Szczecinie. Zakres opracowania oznaczono kolorem granatowym oraz w formie oznaczeń w
kolorze granatowym i czarnym na projektach branżowych. Kolory posiadają znaczenie wyłącznie
informacyjne.
2.
ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU I LOKALIZACJA
Teren na którym znajduje się w/w budynek znajduje przy placu Orła Białego 2 w Szczecinie w
lewobrzeżnej części miasta. Budynek znajduje się w drugiej linii jako budynek oficynowy w
stosunku do budynku głównego przy placu Orła Białego 2 na dz. nr 33/16 obręb 1036
Śródmieście. Budynek zakomponowany jest w kształcie litery T z łącznikiem nadwieszonym nad
dziedzińcem centralnym. Od strony zaplecza w budynku wyodrębnione są 3 dziedzińce:
Dziedziniec centralny A - Agora, dziedziniec D1, dziedziniec D2 Na dziedzińce prowadzi droga
poprzez dwie bramy przejazdowe bramę B1 pod budynkiem i bramę B2 pod budynkiem banku służebność przejazdu, oraz przejazd B3. Na dziedzińcu centralnym znajduje się wspólny teren
zielony.
3.
WŁASNOŚĆ I PRZEZNACZENIE BUDYNKU.
Budynek przy pl. Orła Białego 2 - internat jest w całości we władaniu Akademii Sztuki w
Szczecinie. Budynek internatu do chwili obecnej pełnił funkcję zamieszkania zbiorowego i jest
połączony łącznikiem z budynkiem głównym Akademii Sztuki. Planowane jest przeznaczenie
budynku na: CENTRUM PRZEMYSŁÓW KREATYWNYCH AKADEMII SZTUKI W SZCZECINIE.
4.
ISTNIEJĄCE ZAGOSPODAROWANIE DZIAŁKI NR 33/16, 33/15, 33/9
4.1.
Istniejące instalacje zewnętrzne i przyłącza uzbrojenia terenu.
Na działkach występują sieci uzbrojenia terenu:
wodociągowa
centralnego ogrzewania
kanalizacyjna sanitarna ogólnospławna
energetyczna i telefoniczna
gazowa
Na działce nr 33/9 znajdują się dwa budynki - garaż oraz budynek murowany trafostacji - do
zachowania bez zmian.
4.2.
Ukształtowanie terenu:
Teren znajduje się na jednym poziomie około 23,40 – 23,98 m n.p.m.
4.3.
Czy działka lub teren podlega ochronie?
Budynek internatu znajduje się w obszarze Starego Miasta objetym ochroną na podstawie
ewidencji Miejskiego Konserwatora Zabytków. Budynek główny Akademii Sztuki znajduje w
rejestrze zabytków pod nr A-820 decyzją Nr K1.I.6801/4/76 z dnia 17.04.1976r .
3
5.
PROJEKTOWANE ZAGOSPODAROWANIE TERENU DZIAŁKI NR 33/16, 33/15,33/9
5.1. Działka nr 33/16 - dziedziniec centralny (Agora)
Zaprojektowano niwelację terenu, utworzenie przestrzeni relacji międzyludzkich tzw. Agory,
dziedzińca centralnego oraz wymianę nawierzchni na nawierzchnie granitowe - granit naturalny
z wplecionym dekorem zielonym wraz z wykonaniem konserwacji dwóch zabytkowych wazonów,
znajdujących się na terenie w/w dziedzińca zgodnie z wytycznymi konserwatorskimi renowacji
kamienia - wg. programu konserwatorskiego.
Na terenie zaprojektowano nową lokalizację wpustów deszczowych, gniazd zasilających
wodoszczelnych oraz schodów zewnętrznych łączących poziomy Agory i budynku głównego.
Na terenie dziedzińca centralnego zaprojektowano:
- przyłącze energetyczne budynku Internatu, zewnętrzną instalację elektryczną do zasilania
teatru zlokalizowanego w budynku głównym, zewnętrzna instalację elektryczną zasilania
przepompowni oraz dodatkowych punktów w postaci słupków terenowych zasilających.
- instalację kanalizacji deszczowej odprowadzającej wodę z lokalnych obniżeń oraz schodów
zejściowych do budynku głównego. Instalację wyposażono w zbiornik retencyjny oraz zasuwę
burzową umożliwiające retencję w przypadku opadów nawalnych. Istniejące przykanaliki
kanalizacji deszczowej przeznaczone są do demontażu. Zaprojektowano nowe odwodnienie
dziedzińców wg. Pw Instalacji sanitarnych.
- zaprojektowano wymianę istniejącej instalacji c.o. prowadzonej w kanale ciepłowniczym na
nową po istniejącej trasie ale umieszczoną min. 1,5m poniżej terenu w rurach preizolowanych
wg. Pw Instalacje sanitarne.
- zaprojektowany fundament wg. odrębnego opracowania należy posadowić min. na głębokości
od 0,9m-1m poniżej projektowanego poziomu dziedzińca centralnego.
- na terenie dziedzińca znajduje się istniejący kabel światłowodowy, którego lokalizacja widnieje
na wtórniku geodezyjnym. Z uwagi na to że kabel w miejscu wejścia do budynku internatu i
wyjścia z budynku Pałacu pod Globusem znajduje się poniżej istniejącego nienaruszanego
terenu ,a także poniżej posadzki Internatu zmiana zagospodarowania terenu nie wymaga
ingerencji w ten kabel. W trakcie robót budowlanych wykop w pobliżu kabla należy prowadzić
bez użycia sprzętu mechanicznego-manualnie, po ewentualnym odkopaniu kabel należy
zabezpieczyć czasowo, oznaczyć a następnie umieścić w rurze osłonowej obustronnej.
Szczegóły w Pw Instalacji strukturalnych.
5.2. Działka nr 33/16 - dziedziniec D1 i D2
Zaprojektowano wymianę nawierzchni na nową z kostki granitowej 12x18cm szlifowanej i
matowanej, odwodnienie terenu oraz miejsce dostaw towaru wyłącznie w dziedzińcach
będących w granicach Akademii Sztuki.
5.3. Działka nr 33/15 - przejazdy bramowy B2 i B3 - bez zmian
Zaprojektowano wymianę przyłącza wody wg. odrębnego opracowania. Dziedziniec D1 i D2 w
zakresie działki nr 33/16 i przejazd bramowy B2 i B3 bez zmian. Projektuje się rozdział
istniejącego przyłącza wody prowadzonego po starej trasie oraz wykonanie nowego
opomiarowania na działce Akademii Sztuki w Szczecinie wg. odrębnego opracowania.
5.4. Działka nr 33/9
Zaprojektowano wykonanie schodów terenowych, niwelację terenu, częściowe utwardzenie
terenu i zejście na poziom dziedzińca centralnego. Na działce nr 33/9 planuje się ustanowienie
służebności dojścia i dojazdu na rzecz Akademii Sztuki w Szczecinie do działki nr 33/16.
Na terenie działki nr 33/9 zaprojektowano:
- przyłącze energetyczne budynku Internatu wg. odrębnego opracowania Enea S.A.
- przyłącze wodociągowe i zewnętrzna instalacja wody wraz ze studnią wodomierzową
uzgodnione przez ZWIK Szczecin wg. Pw Instalacje sanitarne.
- projektowana brama wjazdowo od strony ulicy Łaziebnej oraz ogrodzenie
4
II.
PROJEKT ARCHITEKTONICZNO-BUDOWLANY
1.
INFORMACJE OGÓLNE
Przedmiotem projektu architektoniczno-budowlanego jest „PRZEBUDOWA, NADBUDOWA I
ROZBUDOWA BUDYNKU INTERNATU WRAZ ZE ZMIANĄ SPOSOBU UŻYTKOWANIA NA
FUNKCJE DYDAKTYCZNE AKADEMII SZTUKI W SZCZECINIE ZLOKALIZOWANEGO W
SZCZECINIE PRZY PLACU ORŁA BIAŁEGO 2 WRAZ Z WYBURZENIEM ISTNIEJĄCYCH
BUDYNKÓW ORAZ Z NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ I
ZAGOSPODAROWANIEM TERENU”.
2.
2.1.
DANE LICZBOWE I ZESTAWIENIE POWIERZCHNI
Zestawienie powierzchni
ZESTAWIENIE POWIERZCHNI BUDYNKU CENTRUM PRZEMYSŁÓW
KREATYWNYCH AKADEMII SZTUKI W SZCZECINIE PRZY PL.ORŁA BIAŁEGO
2
NR
POM.
KO -2/01
ND
YG
N. 2
NAZWA
POMIESZCZENIA
KLATKA SCHODOWA C
-2/02
ZAPLECZE LAB.REALIZACJI
-2/03
-2/04
KORYTARZ
WĘZEŁ CIEPŁOWNICZY
-2/05
-2/06
HYDROFOR POŻAROWY
ZAPLECZE LAB. REALIZACJI
-2/07
-2/08
DŹWIG OSOBOWY
POM.KOMPRESORA/HYDROFOR
RAZEM GRUPA/
RAZEM KONDYGNACJA -2
KO -1/01
ND
YG
NA
CJ
KLATKA SCHODOWA A
KOMUNI TEC SANIT SALE,L POZO
KACJA HNI ARNE ABOLA STAŁE
CZN
TORIA
E
6,46
24,5
1
15,87
26,3
0
3,18
55,3
5
5,20
2,51
27,53 111,
85
139,38
0,00
0,00
0,00
14,82
5
A -1
-1/02
-1/03
-1/04
-1/05
-1/06
-1/07
-1/08
-1/09
-1/10
-1/11
-1/12
-1/13
-1/14
-1/15
-1/16
DŹWIG OSOBOWY
LAB. REALIZACJI
POM. GOSPODARCZE
ROZDZIELNIA ELEKTRYCZNA
KORYTARZ
KORYTARZ
WC MĘSKI
WC DAMSKI
WC DLA OSÓB NPS
PRZEDSIONEK
LAB.REALIZACJI
LAB.TECHNIK CERAMICZNYCH
PRZEJAZD BRAMOWY
KLATKA SCHODOWA B
ZAPLECZE LAB. REALIZACJI
-1/17
ŚMIETNIK WBUDOWANY
-1/18
-1/19
-1/20
-1/21
-1/22
PORTIERNIA
KLATKA SCHODOWA C
KORYTARZ
LAB.REALIZACJI
ZAPLECZE SOCJALNE
RAZEM GRUPA
KO 0/01
RAZEM KONDYGNACJA -1
KLATKA SCHODOWA A
5,20
35,85
4,08
9,43
5,19
7,04
9,55
6,54
6,49
11,59
49,25
49,57
27,20
15,33
25,9
5
11,2
7
6,46
4,24
27,07
140,39
117,68 46,6
5
479,72
26,22
7,21
33,87 275,06
6,46
ND
YG
NA
CJ
A0
0/02
DŹWIG OSOBOWY
0/03
0/04
0/05
0/06
0/07
0/08
0/09
POM. GOSPODARCZE
WC DLA OSÓB NPS
KORYTARZ
WC MĘSKIE
WC DAMSKIE
LAB.FORM PRZESTRZENNYCH
LAB.FORM PRZESTRZENNYCH
0/10
0/11
0/12
0/13
0/14
0/15
SALA WZORNICTWA
SALA WZORNICTWA
KLATKA SCHODOWA B
LAB.VIRTUAL DESIGN
KORYTARZ
PRACOWNIA KRAWIECKA
0/16
PRACOWANIA SZEWSKA
42,12
0/17
POKÓJ KOREKT
12,39
0/18
MAGAZYN MAT. CHEMICZNYCH
RAZEM GRUPA
RAZEM KONDYGNACJA 0
5,2
2,10
4,84
6,84
12,81
7,43
68,37
55,21
17,89
16,99
34,98
46,80
55,89
74,78
3,07
129,1 3,07
27,18 334,55
0,00
493,93
6
KO 1/01
ND
YG
NA
CJ
A
+1
KLATKA SCHODOWA A
1/02
1/03
1/04
DŹWIG OSOBOWY
MAGAZYN
ZAPLECZE LAB. SERIGRAFII
1/05
1/06
1/07
SALA KONFERENCYJNA
KORYTARZ-ŁĄCZNIK
SERWEROWNIA
1/08
1/09
1/10
1/11
1/12
1/13
1/14
ADMINISTRACJA
SALA GRAFIKI PROJEKTOWEJ
KLATKA SCHODOWA B
LAB.GAFIKI WEKTOROWEJ I BITOWEJ
1/15
1/16
KORYTARZ
LAB.CYFROWEGO DRUKU PROTOTYP.
1/17
1/18
LAB.CYFROWEGO DRUKU PROTOTYP.
LAB.SERIGRAFII
RAZEM GRUPA
RAZEM KONDYGNACJA +1
KO 2/01
ND
YG
NA
CJ
A
+2
KLATKA SCHODOWA A
2/02
2/03
2/04
2/05
2/06
2/07
2/08
2/09
DŹWIG OSOBOWY
POM. GOSPODARCZE
WC DLA OSÓB NPS
KORYTARZ
WC MĘSKIE
WC DAMSKIE
LAB.CYFROWEGO MODELOWANIA
MAGAZYN
2/10
2/11
2/12
2/13
2/14
2/15
2/16
LAB.PROJEKTOWE ARCH.WNĘTRZ
SALA ARCHITEKTURY WNĘTRZ
KLATKA SCHODOWA
KORYTARZ
26,22
5,2
7,72
25,9
0
54,61
63,77
16,5
3
18,67
18,67
18,67
18,56
19,03
18,22
63,31
56,46
26,03
25,92
78,25
169,9 50,1
5
561,74
0,00 323,05
18,67
39,63
5,2
2,10
4,84
6,84
12,81
7,43
49,97
19,7
3
34,84
19,06
19,23
19,72
21,38
18,58
51,26
7
2/17
2/18
2/19
2/20
2/21
2/22
2/23
2/24
LAB.TECHN.NAGRAŃ DŹWIEKOWYCH
ZAPLECZE LAB.TECHN.NAGRAŃ
SERWEROWNIA
POM.SOCJALNE
RAZEM GRUPA
KO 3/01
ND
YG
NA
CJ
A
+3
KLATKA SCHODOWA A
3/02
DŹWIG OSOBOWY
3/03
POM. GOSPODARCZE
3/04
3/05
3/06
3/07
3/08
3/09
WC DLA OSÓB NPS
KORYTARZ
WC
WC PERSONEL
LAB.EDYCJI OBRAZU I DŹWIEKU
MAGAZYN SPRZĘTU
3/10
3/11
3/12
3/13
3/14
3/15
3/16
3/17
3/18
SALA MULTIMEDIALNA
SALA MULTIMEDIALNA
SALA MULTIMEDIALNA
SALA MULTIMEDIALNA
SALA WZORNICTWA
SALA WZORNICTWA
KLATKA SCHODOWA B
ZAPLECZE SOCJALNE LAB.
KORYTARZ
3/19
LAB.EDYCJI OBRAZU I DŹWIEKU
3/20
3/21
LAB.POSTPRODUKCJI FILMOWEJ
LAB.REJESTRACJI OBRAZU FILM.
RAZEM GRUPA
KO 4/01
ND
YG
NA
CJ
A
+4
4/02
4/03
KLATKA SCHODOWA A
DŹWIG OSOBOWY
POM. GOSPODARCZE
18,80
22,79
19,41
0,85
4,00
121,5 20,5
8
503,56
49,63
23,55
31,91
31,18 330,29
0,00
25,21
5,2
2,10
4,84
6,84
12,81
7,43
49,98
18,8
3
18,32
19,18
19,28
19,34
21,09
19,19
18,28
17,65
57,92
25,83
113,5 18,8
3
512,65
20,23
123,10
44,83 335,54
0,00
21,38
5,2
2,10
8
4/04
4/05
4/06
4/07
4/08
4/09
4/10
4/11
4/12
4/12A
4/12B
4/13
4/14
4/15
WC DLA OSÓB NPS
KORYTARZ
WC MĘSKIE
WC DAMSKIE
START-UP/CO-WORKING-SALA 1
START-UP/CO-WORKING-SALA2
START-UP/CO-WORKING-PRZEDS.
POKÓJ SOCJALNY
POKÓJ SOCJALNY
KLATKA SCHODOWA B
4/16
POKÓJ SOCJALNY
4/17
KORYTARZ
4/18
WENTYLATORNIA
4/19
LAB.REJESTRACJI OBRAZU FILM.
RAZEM GRUPA
RAZEM WSZYSTKIE KONDYGNACJE
2.2.
2.2.1.
2.2.2.
2.2.3.
m2
2.2.4.
2.2.5.
2.3.
-
4,84
6,84
12,81
7,43
15,84
11,30
12,58
13,93
25,59
88,18
14,53
19,68
19,25
18,8
24,40
17,28
89,6
4
71,60
69,50 89,6
4
503,20
27,18 253,55
63,33
3194,18
Dane liczbowe
Powierzchnia zabudowy budynku
Powierzchnia całkowita budynku
Powierzchnia
użytkowa budynku
Pz=
Pc=
Kubatura budynku
Rzędna zera budynku ( kondygnacja parteru )
Q=
16 580 m3
PPP = 26,82 m n.p.m.
643,00m2
3 194,18 m2
Pu= 2 820,00
Liczba osób na kondygnacjach ( stały i czasowy pobyt od 2 do 4 godz.)
piwnica -2
– 0 ( 15 osób na pobyt do 2 godzin )
przyziemie -1
– 65
parter
– 130
piętro +1
– 58
piętro +2
– 70
piętro +3
– 125
piętro +4
– 24
łącznie
– 472
2.4.
Struktura użytkowników
Pracownicy naukowi i asystenci oraz personel administracyjny
Studenci
– 72
- 400
2.5.
Stan techniczny elementów budynku.
Budynek internatu jest w złym stanie technicznym. Elewacja jest wykonana z cegły
klinkierowej, szkliwionej, gładka z detalem nad i podokiennym zwieńczona gzymsem . Dach
pokryty jest papą i blacha cynkową na rąbek stojący w złym stanie technicznym. Obecnie
struktura budynku jest nienaruszona lecz na elewacji są widoczne pęknięcia i wyłupania
fragmentów tynku. Opierzenia, rury spustowe, obróbki kominów oraz pokrycie dachu w złym
9
stanie technicznym. Gzymsy i opierzenia są w średnim stanie technicznym. Piwnice budynku w
okolicy przebudowywanego fragmentu wykazują zawilgocenie od wód opadowych oraz z uwagi
na brak właściwego odwodnienia studni okiennych. Tynk wewnątrz piwnic jest zmurszały i
wymaga całkowitej wymiany. Szczegóły zawarto w Ekspertyzie Technicznej.
3.
ZAKRES PLANOWANYCH PRAC BUDOWLANYCH
3.1.
Projektowane wyburzenia i rozbiórki
Przewiduje się następujące roboty wyburzeniowe:
3.1.1. Zagospodarowanie terenu
- demontaż nawierzchni z płyt betonowych, z płyt chodnikowych, bruku,
- obniżenie wysokości murków przy obiekcie Pałacu pod Globusem
- usunięcie humusu i trawników,
- niwelacja terenu wokół budynku Internatu,
- odkopanie ścian zewnętrznych d głębokości 5m poniżej terenu - do ław fundamentowych
3.1.2. Prace rozbiórkowe w budynku
- wyburzenie otworów w ścianach konstrukcyjnych wewnętrznych w poziomie piwnicy o gr.17cm
i 38cm, i 51cm,
- rozbiórki stropów w trakcie przy dźwigu,
- rozbiórka całkowita dachu nad 4 piętrem,
- rozbiórka chodów zejściowych do poziomu -2,
- demontaż stropów w pionie sanitariatów,
- demontaż stropu nad przejazdem w dziedzińcu D2,
- wyburzenie otworów drzwiowych,
- wyburzenie niektórych ścian działowych,
- skucie tynków ze ścian 100%, skucie glazury we wszystkich pomieszczeniach,
- skucie tynków z elewacji południowej w 100%
- wykonanie otworów w stropie Kleina w celu montażu instalacji wentylacji.
- projektuje się demontaż wszystkich okien, stolarki poszczególnych drzwi ze stolarki drzwiowej,
- projektuje się demontaż wszystkich instalacji wewnętrznych: wod-kan, w całym budynku z
pozostawieniem węzła c.o.
- projektuje się demontaż wszystkich instalacji wewnętrznej elektrycznej w zakresie
opracowania,
- projektuje się demontaż krat istniejących stalowych,
- odkopanie budynku w obrębie ścian piwnicznych objętych opracowaniem i wykonanie izolacji i
iniekcji,
- demontaż okładzin posadzkowych, ściennych i sufitowych we wszystkich pomieszczeniach,
- demontaż instalacji gazowej i hydrantowej,
3.2.
Zakres i program przebudowy
Program przebudowy obejmuje konieczne przekształcenia funkcjonalne pomieszczeń
dostosowujące je do aktualnych potrzeb oraz poprawienie jego standardu technicznego. W
projekcie unika się zbędnych ingerencji w pierwotne elementy budynku, o ile pozwalają na to ich
parametry techniczne, przepisy i stan zachowania.
3.2.1. Budynek Internatu:

zmiana geometrii dachu budynku – podniesienie dachu poprzez zwiększenie wysokości ścianki
kolankowej i zmianę konstrukcji więźby dachowej,

przebudowa łącznika;

przebudowa i remont wnętrza budynku – wyburzenia przegród budowlanych (ścian, stropów),
wykonanie nowego układu funkcjonalnego; wykonanie nowych elementów konstrukcyjnych,
przebudowa wnętrz, wymiana istniejących instalacji, budowa nowych instalacji, aranżacja i
wyposażenie wnętrz;

wydzielenie pożarowe klatek schodowych oraz poszczególnych stref pożarowych przegrodami i
drzwiami o wymaganej odporności ogniowej do stropu stałego,
10

całkowita wymiana opierzenia i pokrycia dachu (pasy podrynnowe i okapy) i rur
spustowych na opierzenia wykonane z blachy cynkowo-tytanowej o gr.0,7mm w kolorze
naturalnym;

wykonanie izolacji poziomych piwnic budynku metodą iniekcji krystalicznej i wymiana
tynków wewnętrznych na całą wysokość oraz wszystkich tynków na stropach
w podpiwniczeniu, oraz drobna naprawa tynków zewnętrznych, spoinowanie i czyszczenie w
elewacji;

wykonanie termorenowacji elewacji szczytowej północnej metodą lekko-mokrą z użyciem
styropianu grafitowego od zewnątrz o gr. 10cm

wykonanie zbicia tynków i ponownego tynkowania tynkiem mineralnym elewacji
południowej,

wykonanie izolacji przeciwwilgociowych pionowych od zewnątrz;

wykonanie nowych wyprowadzeń kanalizacji w dachu;

wymiana wewnętrznej instalacji elektrycznej, teletechnicznej;

wymiana instalacji c.o. w całym budynku oraz z wymianą instalacji wod-kan w całym budynku,
oraz wymiana instalacji hydrantowej wewnętrznej;

wyłącznie roboty remontowe w węźle ciepłowniczym t.j.: wykonanie izolacji cieplnej i
przeciwwilgociowa pomieszczenia – wykonać od zewnątrz ścian oddzielających. Projektuje się
tynkowanie ścian tynkiem renowacyjnym, malowanie ścian i sufitu farbami hydrofobowymi oraz
wymianę wyłącznie instalacji elektrycznej oświetleniowej oraz dostosowanie do c.w.u., wymiana
instalacji wod-kan,

utworzenie czytelnego i funkcjonalnego układu komunikacyjnego pomieszczeń,
przystosowanego do poruszania się osób niepełnosprawnych wraz z budową szybu windowego oraz
wyposażenie w dźwig elektryczny wg. specyfikacji;

remont elewacji całego budynku oraz w obrębie łącznika, renowacja, docieplenie i oczyszczenie
oraz spoinowanie cegły, oraz wykończenia;

przebudowa i remont i izolacja dziedzińców i przejazdów bramowych styropianem grafitowym o
gr. 10cm;

wykonanie pomostów ratowniczych - krata stalowa pomostowa P= 45m2 na konstrukcji stalowej
stal profilowa zamykanych balustradami o wysokości min. 110cm

wymurowanie ścianki kolankowej wzdłuż obu elewacji budynku z gazobetonu gr 24cm na
wysokość 100cm długość L= 76mb

wykonanie wszystkich zaleceń opinii ornitologicznej wykonanej przez Przedsiębiorstwo
„EKOLOGPOL” Henryk Dominiak z siedzibą w Policach.
3.2.2. Budynek główny ( Pałac pod Globusem ):

wyburzenie podokiennika w istniejącym otworze okiennym w celu uzyskania otworu
drzwiowego w ścianie zewnętrznej budynku głównego, wraz z przeniesieniem istniejącego grzejnika na
ścianę wewnętrzną i naprawą posadzki, a także montażem stolarki, w celu skomunikowania
pomieszczeń przyziemia z dziedzińcem centralnym - Agorą - budowa schodów terenowych,
3.2.3. Dziedziniec centralny ( Agora ):

zagospodarowanie dziedzińca centralnego - Agory w postaci posadzki granitowej, budowa
schodów terenowych do Pałacu pod Globusem i schodów terenowych do ul. Łaziebnej

wykończenie nawierzchni agory: kostka granitowa;

zieleń: wpleciona w zagospodarowanie tereny, powiązana z lokalizacją elementów małej
architektury;

rozbiórka części murów na granicach działek wraz z likwidacją tynku na pozostałej części,
oczyszczeniu cegły i ponownym otynkowanie i przemalowaniem w kolorze uzgodnionym z
Zamawiającym.

oczyszczenie, renowacja oraz spoinowanie cegły w istniejących murach;

nowe posadowienie istniejącego fundamentu i obniżenie do poziomu projektowanego
dziedzińca wraz z przebudową niezbędnej infrastruktury.

renowacja dwóch waz w dziedzińcu centralnym wraz z ich posadowieniem w miejscu
wskazanym przez Zamawiającego
11

wykonanie dwóch ścianek typu larsena o gr 50cm na głębokość 4m ( razem 5,5m ścianka)
wzdłuż garaży - długość L = 9,5mb

przyłącze wodociągowe i zewnętrzna instalacja wody wraz ze studnią wodomierzową
uzgodnione przez ZWIK Szczecin wg. Pw Instalacje sanitarne.

projektowana brama wjazdowo od strony ulicy Łaziebnej oraz ogrodzenie.

zaprojektowano wymianę istniejącej instalacji c.o. prowadzonej w kanale ciepłowniczym na
nową po istniejącej trasie ale umieszczoną min. 1,5m poniżej terenu w rurach preizolowanych wg. Pw
Instalacje sanitarne.
3.2.4. Dziedzińce wewnętrzne pomiędzy budynkami internatu i banku (D1 i D2):

zagospodarowanie terenu, remont i wymiana nawierzchni oraz podbudowy;

budowa nowego przyłącza wodociągowego celem wydzielenia osobnego
opomiarowania;

remont elewacji dziedzińców oraz murów okalających dziedzińce;

renowacja elewacji budynku Internatu wraz z elewacja łącznika,

częściowe zadaszenie dziedzińca północnego,
3.2.5. Działka 33/9
wykonanie i montaż bramy wjazdowej na terenie działki 33/9 Łaziebna, w miejscu
uzgodnionym z właścicielem terenu i właścicielami sąsiadujących garaży, zgodnie z zapisami na
projekcie zagospodarowania ternu, zatwierdzonym przez wydział Urbanistyki i Administracji
Budowlanej.
wykonanie ogrodzenia przy trafostacji, zgodnie z zapisami na projekcie
zagospodarowania ternu, zatwierdzonym przez wydział Urbanistyki i Administracji Budowlanej.
4.
DYSPOZYCJA FUNKCJONALNO – PRZESTRZENNA
4.1.
Kondygnacja -2 - piwnica
4.1.1. WĘZEŁ CIEPŁOWNICZY
Pomieszczenie techniczne.
Strefa pożarowa: PM
Liczba osób: 0
(nieobjęty opracowaniem z wyjątkiem dostosowania pomieszczenia do warunków ochrony
przeciwpożarowej). Projektuje się wyłącznie roboty remontowe t.j.: wykonanie izolacji cieplnej i
przeciwwilgociowa pomieszczenia – wykonać od zewnątrz ścian oddzielających. Projektuje się
tynkowanie ścian tynkiem renowacyjnym, malowanie ścian i sufitu farbami hydrofobowymi oraz
wymianę wyłącznie instalacji elektrycznej oświetleniowej i gniazd wtykowych oraz dostosowanie
do c.w.u. wymiana instalacji wod-kan.
Wentylacja grawitacyjna,
Sufit - malowany farbą akrylową
4.1.2. ZESPÓŁ ZAPLECZA MATERIAŁOWO-TECHNOLOGICZNEGO LABORATORIUM
REALIZACJI
Pomieszczenie nieprzeznaczone na stały pobyt ludzi. Pobyt ludzi do 2 godzin.
Liczba osób: ok. 10.
Pomieszczenia zaplecza materiałowo technologicznego
 blaty robocze
 2 piece ceramiczne
 Komory gospodarcze - zlewozmywaki
 Wentylacja mechaniczna i odprowadzenie ciepła z pieców ceramicznych.
 Doprowadzenie instalacji wod-kan, c.o. i zasilania
 Wymiana drzwi zgodnie z zestawieniem
 Ściana wentylacyjna przeznaczona do stanowiska malarskiego
 Sufit – malowany farbą akrylową
4.2. Kondygnacja -1 - przyziemie
4.2.1. PRZEJAZD BRAMOWY B1
12
Remont nawierzchni, ścian i stropu wraz z termomodernizacją, wymiana stolarki – parametry wg
audytu. Parametr nośności: nacisk osi wg warunków technicznych ochrony pożarowej
budynków.
Projektuje się podłoże do przebudowy i wzmocnienia z kruszywa naturalnego stabilizowanego
mechanicznie o grubości warstwy 25cm, posypki paskowo-cementowej o gr. 6cm, bruku
szlifowanego o gr.12cm.
Standard wykończenia przejazdu jako elementu zewnętrznego:
Posadzki: bruk szlifowany na podbudowie j.w., odwodnienie liniowe;
Ściany i stropy: ocieplone w systemie dociepleń wewnętrznych, tynkowane, malowane; W
przypadku stwierdzenia zawilgocenia ścian należy wykonać nową izolację pionową oraz
zastosować system umożliwiający odprowadzenie wilgoci na zewnątrz przegrody.
4.2.2. WEJŚCIE OD STRONY DZIEDZIŃCA CENTRALNGO AGORY, KOMUNIKACJA
I KLATKI SCHODOWE
Zaprojektowano komunikację w miejscu oznaczonym na załączniku graficznym. Wejście nie
będzie stanowiło głównego wejścia do budynku. Wymiary– zgodnie z warunkami technicznymi.
Standard wykończenia:
Posadzki: beton szlifowany,
Ściany: tynk cementowo-wapienny III kategorii, tapety z włókna szklanego gładkie, malowane
farbą lateksową,
Sufity: podwieszane, kasetonowe z wełny drzewnej;
Klatki schodowe: wydzielone pożarowo i oddymiane.
Balustrady w klatkach schodowych A i B: balustrady podlegają remontowi. Projektuje się
zachowanie balustrad - przewiduje się remont balustrad historycznych drewnianych i ich
podwyższenie zgodnie z rysunkiem detalu PB/A/03. Projektuje się szlifowanie, malowanie
farbami uodporniającymi drewno do stopnia trudnozapalności oraz podwyższenie do wysokości
110cm od noska stopnia z zastosowaniem istniejącego pochwytu historycznego z drewna
matowanego na uchwytach kuśnierskich systemowych. Projektuje się dostosowanie poręczy do
obowiązujących przepisów oraz wystroju wnętrz.
Stolarka okienna; wymiana na drewnianą i aluminiową (okna dymowe) wg. zestawienia.
Dla klatki C przewiduje się:
- przebudowę istniejącego biegu i spoczników celem poszerzenia biegu
- rozbiórka istniejącego pochwytu,
- ułożenie na stopniach schodowych płytek granitowych.
4.2.3. SANITARIATY
Zespół sanitariatów będzie obsługiwał całą kondygnacje przyziemia.
Zaprojektowano węzły sanitarne w ilości adekwatnej do liczby osób przebywających na
kondygnacji.
Zaprojektowano sanitariaty z podziałem na męski i damski, z przedsionkami. Jedna kabina
spełnia wymogi kabin dla osób poruszających się na wózkach.
Przy projektowaniu sanitariatów przewidziano wyposażenie montowane na stałe lub
wbudowane. W sanitariacie dla osób niepełnosprawnych zaprojektowano wyposażenie w
osprzęt specjalistyczny zgodnie z rysunkiem.
Zespół męski wyposażono we wpusty podłogowe i złączki węża.
Przy każdym węźle zaprojektowano małe pomieszczenie gospodarcze, zamykane drzwiami na
zamek patentowy, wyposażone w komorę gospodarczą umieszczoną ok. 30 cm nad posadzką,
złączkę węża i baterię i wpust podłogowy.
Wentylacja grawitacyjna wspomagana mechanicznie.
Ściany kabin – z płyty laminowanej Hdf
Posadzki: terakota;
Instalacje: instalacja wod-kan, c.o., elektryczna,
Drzwi: wg. zestawienia; do kabin z płyty laminowanej Hdf wyposażone w zamek łazienkowy, do
sanitariatów wyposażone w kratkę, zamek łazienkowy oraz samozamykacz;
13
Ściany: glazura, odgrzybienie, oczyszczenie, wykończenie w systemie WTA, oddychający o
wysokiej paroprzepuszczalności. Nie stosować tynków gipsowych, okładzin akustycznych
przylegających bezpośrednio do przegród.
Sufity: odgrzybienie, oczyszczenie, wykończenie w systemie WTA, adekwatnym do stanu
technicznego. Nie stosować tynków gipsowych, okładzin akustycznych przylegających
bezpośrednio do przegród. Stosować sufity podwieszane, kasetonowe z wełny drzewnej;
4.2.4. LABORATORIUM REALIZACJI ( MODELARNI, PROTOTYPOWNI )
Pomieszczenie laboratoryjne;
Ilość osób: 30, 10;
Wentylacja mechaniczna.
Wyciągi dla urządzeń i maszyn;
Pracownie stanowić mają rodzaj technologicznego zaplecza dydaktyki w postaci warsztatu,
który
dysponuje następującymi możliwościami technologicznymi:
- obróbka drewna i materiałów drewnopochodnych;
- obróbka metali i materiałów pochodnych;
- modelarnia, obróbka żywic, materiałów chemoutwardzalnych, tworzyw sztucznych,
Niezbędne instalacje:
 instalacja wody użytkowej,
 instalacja kanalizacji sanitarnej,
 instalacja centralnego ogrzewania,
 elektryczna,
 teletechniczna,
 wentylacja mechaniczna,
 instalacje technologiczne do zasalania urządzeń, w tym gniazda trójfazowe z wtyczką 16
A (pięciobolcową – 3 fazy, przewód zerowy i uziemiający. Zabezpieczenie dostosowano
do wymogów i urządzeń.
Ściany: tynkowane, tapeta z włókna szklanego, malowane farbą lateksową lub płytki ceramiczne
w miejscach lokalizacji przyborów sanitarnych;
Stolarka okienna i drzwiowa zewnętrzna- wymiana na drewnianą wg. zestawienia.
Stolarka drzwiowa wewnętrzna: wymiana na drewnianą wg. zestawienia.
4.2.5. LABORATORIUM TECHNIK CERAMICZNYCH
Pomieszczenia laboratoryjne
Ilość osób: 2x15=30 osób
Zaprojektowano dwie pracownie, jako pomieszczenia laboratoryjne przeznaczone na stały pobyt
ludzi. Pracownie zaprojektowano jako otwarte na dziedziniec centralny. Okna istniejące
powiększono do rozmiaru umożliwiającego wstawienie drzwi dwuskrzydłowych, otwieranych do
wewnątrz. Zastosowano stolarkę bezprogową.
Poziomy posadzek zrównano z poziomem Agory w sposób umożliwiający poruszanie się osób
na wózkach inwalidzkich. Zaprojektowano infrastrukturę umożliwiającą podłączenie pieców do
wypalania ceramiki.
Instalacje:
Ciepła woda użytkowa i kanalizacja sanitarna: w każdej sali dwie komory gospodarcze, złączka
węża i dwie umywalki;
Elektryczna: w każdej sali podłączenie pieca do wypalania ceramiki;
Teletechniczna;
14
Posadzki: powłoka epoksydowa lakierowana,
Ściany: tynkowane, tapeta z włókna szklanego, malowane farbą silikatową lub płytki ceramiczne
Sufity: wyłącznie miejscowe obudowy instalacji;
Wentylacja mechaniczna
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane,
4.2.6. SZATNIA KORYTARZ
W poziomie piwnicy -1 zaprojektowano niezbędną liczbę szafek stalowych ubraniowych
zamykanych zamkiem patentowym niepalnych w charakterze szatni bezobsługowej.
Zaprojektowano szafki o wymiarach 30x60x220cm dwupiętrowe. W korytarzu zaprojektowano
28 szafek, a w przedsionku 20 szafek oraz w korytarzu na parterze 36 szafek. Razem 84 szafki
dla 168 osób.
4.2.7. PAŁAC POD GLOBUSEM
W poziomie piwnicy -1 przewiduje się usunięcie podokiennika i wprowadzenie drzwi
wejściowych drewnianych do korytarza w piwnicy. Zaprojektowano uzupełnienie ościeży z cegły
klinkierowej dobranej do istniejącej z kształtek narożnych oraz pozostawienie istniejącego łuku
nadprożowego. W pomieszczeniu w Pałacu pod Globusem zaprojektowano nową trasę kabla
zasilającego teatr w Pałacu pod Globusem. Kabel należy układać w bruździe w rurze ochronnej
pod stropem Kabel należy przykryć tynkiem, szpachlować, szlifować. Zaprojektowano
malowanie całego pomieszczenia farbami lateksowymi. W pomieszczeniu tym zaprojektowano
przeniesienie 1 grzejnika c.o. ze ściany przy oknie na ścianę korytarza.
4.2.8. ROZDZIELNIA GŁÓWNA
Projektuje się:
- zbicie tynków
- płyta klimatyczna
- szpachlowanie
- szlifowanie
- malowanie farbą silikatową
- instalacja elektryczna
- wentylacja grawitacyjna.
4.2.9. PORTIERNIA
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
- instalacja elektryczna i teletechniczna
- wentylacja grawitacyjna wraz ze wspomaganiem mechanicznym
- instalacja stanowisk komputerowych wraz z oprogramowaniem do systemów  niskoprądowych
– zakup i montaż komputerów, monitorów, oprogramowania oraz mebli wraz z krzesłem.
4.2.10. ZAPLECZE
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
15
- wentylacja grawitacyjna
- wymiana pochwytów klatki schodowej C
4.2.11. ŚMIETNIK
Projektuje się:
- zbicie tynków
- płyta klimatyczna na ścianie zewnętrznej
- tynkowanie
- ułożenie glazury o podwyższonej odporności mechanicznej oraz kwasoodpornej, uzgodnionej z
Zamawiającym
- instalacja wod. –kan. wraz z złączką i kratką ściekową.
- wentylacja mechaniczna
- wykucie otworu drzwiowego wraz z montażem drzwi i jego obróbką.
4.3. Kondygnacja 0 - parter
4.3.1. KOMUNIKACJA
farbą lateksową,
Klatki schodowe wydzielić pożarowo.
Balustrady: przewiduje się remont balustrad historycznych drewnianych i ich podwyższenie
zgodnie z rysunkiem detalu w zakresie dostosowania do obowiązujących przepisów oraz
planowanego wystroju wnętrz.
Stolarka okienna- wymiana na drewnianą
Wentylacja grawitacyjna.
4.3.2. SANITARIATY
kondygnacji.
Posadzki: terakota;
Ściany: odgrzybienie, oczyszczenie, glazura, wykończenie w systemie WTA, oddychający o
16
4.3.3. LABORATORIUM FASHION DESIGN, PRACOWNIA SZEWSKA / KRAWIECKA
Pomieszczenie laboratoryjne;
Ilość osób: 2X45 osób;
Dwie sale zaprojektowano jako pracownie, z możliwością zmiany aranżacji (krzeseł, stołów) w
celu wykorzystania do różnych funkcji. Z uwagi na widoczne elementy konstrukcyjne w ścianach
i pod stropem należy zaprojektować obudowanie przegród budowlanych w sposób zapewniający
właściwą akustykę w pomieszczeniu. Wyposażenie wg spisu.
Posadzki: beton szlifowany;
farbą lateksową;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, o możliwie
całkowitym zaciemnieniu;
Instalacje teletechniczne, elektryczne, zasilania i oświetlenia,
Stolarka drzwiowa: wymiana na drewnianą wg. zestawienia.
4.3.4. SALE WZORNICTWA (2 pomieszczenia)
Liczba osób: 2x13=26
Ściany: tynk cementowo-wapienny III kategorii, malowane farbą silikatową i panele akustyczne o
szerokości min.120cm i wys. 300cm i min.gr. 3cm;
Ściany oddzielające: płyta gipsowo-kartonowa na stelażu systemowym szpachlowana i
szlifowana, bloczki gipsowe typu promonta, materiały ceramiczne tynkowane tynkiem kat III i
szpachlowane i szlifowane;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, zapewniające
całkowite zaciemnienie;
4.3.5. LABORATORIUM VIRTUAL DESIGN
Pomieszczenia laboratoryjne;
Ilość osób: 10-15;
Sale zaprojektowano jako przystosowaną do prowadzenia zajęć dydaktycznych w grupach.
Wyposażenie wg spisu.
farbą lateksową;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, elektryczne o
możliwości całkowitego zaćmienia sali.
4.3.6. LABORATORIUM FORM PRZESTRZENNYCH
17
ludzi
Instalacje:
Teletechniczna;
Posadzki: powłoka epoksydowa samorozlewna,
4.3.7. LABORATORIUM FORM PRZESTRZENNYCH
ludzi. Pracownie zaprojektowano jako otwarte na dziedziniec centralny. Okna istniejące
powiększono do rozmiaru umożliwiającego wstawienie drzwi dwuskrzydłowych, otwieranych do
wewnątrz. Zastosowano stolarkę bezprogową.
Poziomy posadzek zrównano z poziomem dziedzińca centralnego w sposób umożliwiający
poruszanie się osób na wózkach inwalidzkich. Zaprojektowano infrastrukturę umożliwiającą
podłączenie pieców do wypalania ceramiki.
Instalacje:
Teletechniczna;
Posadzki: powłoka epoksydowa lakierowana,
4.3.8. SZATNIA KORYTARZ
Wg. pkt. 4.2.6.
4.3.9. MAGAZYN MATERIAŁÓW CHEMICZNYCH
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
18
- wentylacja grawitacyjna wspomagana mechanicznie
- instalacja wod.-kan. wraz z złączką i kratką w posadzce.
- posadzka epoksydowa
4.3.10. POKÓJ KOREKT
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
4.4. Kondygnacja: piętro +1 (z łącznikiem)
4.4.1. KOMUNIKACJA
farbą lateksową,
Stolarka okienna- wymiana na drewnianą.
4.4.2. ŁĄCZNIK
Łącznik w stanie istniejącym stanowi komunikację między budynkami głównym i Internatu na
poziomie jednej kondygnacji.
Zakłada się przebudowę łącznika i utworzenie w jego miejsce nowoczesnego traktu pieszego,
łączącego budynki na kondygnacji: piętra +1.
Posadzki: terakota o spójnym wzorze i rodzaju jak w Pałacu pod Globusem;
Ściany: tynk cementowo-wapienny III kategorii, ścany gładkie, malowane farbą silikatową;
4.4.3. ADMINISTRACJA– 1 pokój
Zaprojektowano pokój biurowy z 1 stanowiskiem pracy;
Posadzki: wykładzina dywanowa o podwyższonej wytrzymałości, min.T, lub elektrostatyczna,
odporna na kółka krzeseł.
Ściany: tynk cementowo-wapienny III kategorii, ściany gładkie, malowane farbą lateksową;
Instalacja klimatyzacji
Wentylacja grawitacyjna
19
Instalacja elektryczna i teletechniczna
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane.
4.4.4. SALE GRAFIKI PROJEKTOWEJ - 4 szt.
Zaprojektowano pomieszczenie biurowe
Pokoje z oddzielnym wejściem z korytarza, - 4 stanowiska pracy;
Posadzki: beton szlifowany
Ściany: tynk cementowo-wapienny III kategorii, ściany gładkie, malowane farbą magnetyczną i
farbą tablicową;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane.
Instalacja AV
4.4.5. SERWEROWNIA
W pomieszczeniu zaprojektowano klimatyzację.
Podłoga: Zaprojektowano ułożenie istniejącej instalacji w korytach kablowych. Zaprojektowano
wykładzinę pcv antyelektrostatyczną.
Ściany: zaprojektowano szpachlowanie ubytków i kompleksowe szlifowanie, malowanie ścian i
sufitów. Wymiana stolarki okiennej na stolarkę o odporności ogniowej EI60.
Wymiana instalacji elektrycznej i teletechnicznej w pomieszczeniu.
4.4.6. LABORATORIUM GRAFIKI BITOWEJ I WEKTOROWEJ
Liczba osób: 12
12 stanowisk pracy, stół + komputer.
farbą tablicową;
Wykonanie instalacji c.w.u oraz kanalizacji sanitarnej.
Wymiana instalacji elektrycznej i teletechnicznej w pomieszczeniu.
Instalacja AV
4.4.7. SALA KONFERENCYJNA
Pomieszczenie konferencyjne;
Ilość osób: 20 osób;
Salę zaprojektowano jako pracownię, z możliwością zmiany aranżacji (krzeseł, stołów) w celu
wykorzystania do różnych funkcji. Przewiduje się utworzenie jednego pomieszczenia. Z uwagi
na widoczne elementy konstrukcyjne w ścianach i pod stropem zaprojektowano obudowanie
przegród budowlanych,
20
Ściany: tynk cementowo-wapienny III kategorii, ściany gładkie, malowane farbą silikatową;
Wyposażenie wg spisu.
W przypadku wystąpienia w pomieszczeniu podciągów, belek, pilastrów lub innych elementów
konstrukcyjnych, mogących zakłócać akustykę pomieszczenia, należy je obudować w sposób
zapewniający swobodny przepływ dźwięku, z zachowaniem wymaganych parametrów.
Posadzki: wykładzina dywanowa;
farbą lateksową;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, o całkowitym
zaciemnieniu;
Instalacje teletechniczne, elektryczne, zasilania i oświetlenia,
Stolarka drzwiowa: wymiana na drewnianą wg. zestawienia.
4.4.8. LABORATORIUM SERIGRAFII
Liczba osób: 3-5
farbą silikatową;
Sufity: wyłącznie miejscowe obudowy instalacji z płyty DFH2
4.4.9. LABORATORIUM CYFROWEGO DRUKU PROTOTYPOWEGO - 2 pomieszczenia
Liczba osób: 3-5
farbą silikatową;
4.4.10. ZAPLECZE LABORATORIUM SERIOGRAFII
Liczba osób: 1
Ściany: glazura do wysokości sufitu
Sufity: wyłącznie miejscowe obudowy instalacji z płyty DFH2;
21
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, neutralizator
wraz z podłączeniem do niezbędnej infrastruktury ,
Wentylacja grawitacyjna wspomagana mechanicznie
Instalacja wod.-kan. ze złączką i kratką ściekową w posadzce
4.4.11. MAGAZYN ADMINISTRACJI
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
- malowanie farbą lateksową
4.5. Kondygnacja: piętro +2
4.5.1. KOMUNIKACJA
farbą silikatową,
Stolarka okienna- wymiana na drewnianą, wg. zestawienia
4.5.2. SANITARIATY
Przebudowie podlega strop w zespole pomieszczeń w zakresie zrównania poziomów.
kondygnacji.
Posadzki: terakota;
22
4.5.3. LABORATORIUM CYFROWEGO MODELOWANIA 2D, 3D
Pokój z oddzielnym wejściem z korytarza, - 4 stanowiska pracy;
farbą tablicową;
Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane, drzwi szklane,
instalacja AV
4.5.4. LABORATORIUM PROJEKTOWE ARCHITEKTURY WNĘTRZ
Pokój z oddzielnym wejściem z korytarza,
Wentylacja mechaniczna i grawitacyjna.
farbą tablicową;
instalacja AV
4.5.5. SALA ARCHITEKTURY WNĘTRZ
farbą tablicową;
instalacja AV.
4.5.6. ZAPLECZE LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH – 3
pomieszczenia
Liczba osób: 3x 5=15osób
23
Zaprojektowano zaplecze studia nagrań na tej samej kondygnacji w relacji komunikacyjnej z
przedmiotowym studiem. Aby zachować wymogi izolacyjności akustycznej studia nagrań.
Zaprojektowano 1 pomieszczenie.
Stanowiska do pracy – 4 stanowiska komputerowe do generowania, zapisu i obróbki sygnałów
dźwiękowych.
Posadzki: wykładzina dywanowa o podwyższonej wytrzymałości min.T, elektrostatyczna;
Ściany: tynk cementowo-wapienny III kategorii, panele akustyczne 120x250cm o gr 6cm.
Instalacje teletechniczne, elektryczne, zasilania i oświetlenia, oraz instalacje nagłośnieniowe.
4.5.7. LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH x 2
Pomieszczenia dydaktyczne
Liczba osób: 1 w każdym pomieszczeniu
Klimatyzacja sterowana osobno dla każdego pomieszczenia
 Izolacyjność ścian i stropów między sąsiednimi pokojami ćwiczeń 50 dB,
 Izolacyjność ścian i stropów między pokojem ćwiczeń a korytarzem 40 dB.
 Stolarka okienna gwarantująca równoważny poziom dźwięku A pochodzący od
wszystkich źródeł hałasu zewnętrznego o wartości 30 dB. Sala silnie wytłumiona (czas
pogłosu 0,2s +/- 20% w zakresie od 125 do 4000 Hz) ,
 Drzwi wejściowe pełne z progiem Rw>38dB
 sufit podwieszany z wełny drzewnej.
 Wyposażenie specjalistyczne:
 mikrofon stereofoniczny +rejestrator cyfrowy,
 pulpit do nut (4 szt .),
 krzesła bez poręczy (4 szt.),
 instrument klawiszowy (pianino / fortepian / piano el.),
 gniazdo sieci komputerowej.
Posadzki: wykładzina dywanowa
farbą silikatową lub rozwiązania akustyczne;
Posadzki: wykładzina dywanowa;
Ściany: tynk cementowo-wapienny III kategorii, malowane farbą lateksową i panele akustyczne o
szerokości min.120cm i wys. 300cm i min.gr. 3cm;
Studio nagrań fonicznych przewidziane jest do wykonywania następujących funkcji:
 archiwizacja dokonań artystycznych,
 produkcja nagrań dźwiękowych, stanowiących dorobek artystyczny twórców działających
24





w ramach Akademii Sztuki oraz służących do promocji Akademii,
zobiektywizowana kontrola jakości kształcenia w zakresie dyscyplin i kierunków
związanych z muzyką,
możliwość praktycznego zaznajomienia się studentów wydziałów muzycznych z pracą w
studio,
digitalizacja zbiorów audio, związanych z twórczością pracowników i studentów Akademii
Sztuki, oraz materiałów uszkodzonych, wymagających rekonstrukcji, digitalizowanych dla
zbiorów Akademii Sztuki,
ustawiczna praca twórcza studentów,
działalność usługowa dla podmiotów zewnętrznych, związanych z Akademią Sztuki.
W skład studia nagrań wchodzą pomieszczenia:
A – LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH / REŻYSERNIA - 31,91 m2
 Liczba osób: 5
 Pomieszczenie reżyserni wytłumione (czas pogłosu 0,25s +/-10% w zakresie od 125 do
8000 Hz).
 Przednia część reżyserni silnie wytłumiona, trapezowy układ ścian w poziomie i pionie
(strefa bezodbiciowa w rejonie konsolety),
 tylna ściana pokryta elementami rozpraszającymi dźwęk.
 Okna zewnętrzne - nie występują.
 Okna wewnętrzne pomiędzy pomieszczeniami- okna dźwiękoszczelne RwA>44dB.
 Drzwi do pomieszczenia z korytarza – 100cm, izolacyjność akustyczna min 35 dB
 Drzwi do pomieszczenia C – 100cm, izolacyjność akustyczna min 38 dB z pomieszczenia
socjalnego przedsionka
 Izolacyjność ścian i stropów - 65 dB.
 Izolacyjność akustyczna podłóg :
o warstwa konstrukcyjna
o podłoga technologiczna- tzw. pływająca
o styropian,
o wylewka podłogowa odizolowana styropianem od ścian,
o element kształtujący akustykę pomieszczenia- wykładzina dywanowa
 Własna, niezależnie włączana w pomieszczeniu A cichą instalacja klimatyzacyjna.
 Podłoga technologiczna umożliwiającą swobodne prowadzenie przewodów
sygnałowych pod podłogą.
B – LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH STUDIO DUŻE - 45,65m2
 Liczba osób: 10
 Okna zewnętrzne – podwójne lub skrzynkowe, trzyszybowe - całkowite wygłuszenie;;
Stolarka okienna gwarantująca równoważny poziom dźwięku pochodzący od wszystkich
źródeł hałasu zewnętrznego o wartości min. 42 dB.
 Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane,
zapewniające całkowite zaciemnienie;
 Okna wewnętrzne pomiędzy pomieszczeniami- okna dźwiękoszczelne RwA>44dB.
 Drzwi do pomieszczenia – 100cm, podwójne izolacyjność akustyczna min 38 dB
 Pomieszczenie o starannie ukształtowanym pogłosie (czas pogłosu 0,5s +/-10% w
zakresie od 125 do 8000 Hz).
 Na ścianach i suficie elementy rozpraszające dźwięk.
o Warstwa konstrukcyjna,
o styropian,
o element kształtujący akustykę pomieszczenia- wykładzina dywanowa
 Własna, niezależnie włączana w pomieszczeniu A cichą instalacja klimatyzacyjna.
25
C – LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH - DRUM ROOM - 21,91m2
 Liczba osób: 5
 Okna zewnętrzne – podwójne lub skrzynkowe, trzyszybowe- całkowite wygłuszenie;
Stolarka okienna gwarantująca równoważny poziom dźwięku A pochodzący od
wszystkich źródeł hałasu zewnętrznego o wartości min. 42 dB.
 Wyposażenie stałe: wbudowane rolety wewnętrzne, automatycznie sterowane,
zapewniające całkowite zaciemnienie;
 Okna wewnętrzne pomiędzy pomieszczeniami- okna dźwiękoszczelne RwA>44dB..
 Drzwi do pomieszczenia rozsuwane – 200cm, izolacyjność akustyczna min 38 dB
 Ściany wykonane z bloczków silikatowych, wełny mineralnej i płyty DFH2, przy
zachowaniu nierównej powierzchni i wykorzystaniu pułapek dźwiękowych.
 Na ścianach zainstalowane przesuwane panele o miękkiej powierzchni lub kurtyny z
grubej tkaniny.
 Warstwa konstrukcyjna,
 styropian,
 wylewka podłogowa odizolowana styropianem od ścian,
 element kształtujący akustykę pomieszczenia- warstwa gumy.
 Własna, niezależnie włączana w pomieszczeniu A cicha instalacja klimatyzacyjna.
D – POMIESZCZENIE SOCJALNE - 6,13m2
Pomieszczenie dostępne z komunikacji ogólnej.
 Pomieszczenie wytłumione
 Drzwi do pomieszczenia z komunikacji ogólnodostępnej – 100cm, izolacyjność
akustyczna 38 dB
 Drzwi do pomieszczenia B – 100cm, podwójne, izolacyjność akustyczna min 38 dB
o Warstwa konstrukcyjna,
o styropian,
o element kształtujący akustykę pomieszczenia- wykładzina dywanowa.
Układ funkcjonalny:
Pomiędzy A, B i C - zaprojektowano okna dźwiękoszczelne o min. Rw> 44dBa.
Pomieszczenie A zostało połączone następującą ilością symetrycznych linii sygnałowych:
Z pomieszczeniem B: 16 linii + 4 tory zwrotne
Z pomieszczeniem C: 8 linii + 4 tory zwrotne
Z Laboratorium AV: 24 linie + 4 tory zwrotne + video
Zaprojektowano: zintegrowaną krosownicę do łączenia w/w linii, która znajdować się ma w
pomieszczeniu A natomiast centralne jednostki komputerowe i twarde dyski, zaprojektowano w
zapleczu laboratorium technik nagrań dźwiękowych.
Zaprojektowano oświetlenie z możliwość pracy przy natężeniu światła określonym
odpowiednimi przepisami (bez użycia lamp fluorescencyjnych) oraz podświetleniu żółtym
przyściennym światłem o niskim natężeniu, budującym odpowiedni nastrój.
W projekcie instalacji elektrycznej uwzględniono osobny obwód zasilający wszystkie urządzenia
w pomieszczeniach A, B, C i D oraz wybrane i oznaczone gniazda w pomieszczeniu A. Obwód
ten będzie zasilany z oddzielnej fazy separowanej galwanicznie (transformator).
Instalacje teletechniczne, elektryczne, zasilania i oświetlenia, oraz instalacje nagłośnieniowe,
26
Dla całości laboratorium technologii nagrań dźwiękowych projektuje się wentylację mechaniczną
oraz instalację klimatyzacyjną.
4.5.8. MAGAZYN
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
- wentylacja grawitacyjna i mechaniczna
4.6. Kondygnacja: piętro +3
4.6.1. KOMUNIKACJA
farbą lateksową,
Stolarka okienna- wymiana na drewnianą wg. zestawienia.
4.6.2. SANITARIATY
kondygnacji.
Posadzki: terakota;
27
4.6.3. LABORATORIUM REJESTRACJI OBRAZU FILMOWEGO ,
Liczba osób: 15
Klimatyzacja, wentylacja mechaniczna
Laboratorium rejestracji i edycji obrazu i dźwięku (AV LAB) zapewniać ma możliwość
prowadzenia czynności z cyfrowej obróbki obrazu i dźwięku.
Przewidziano możliwość montażu innej specjalistycznej infrastruktury niezbędnej
do funkcjonowania studia AV-LAB wraz z ekranami wizyjnymi oraz projektorami.
 Okna zewnętrzne – podwójne lub skrzynkowe- całkowite wygłuszenie; Stolarka okienna
gwarantująca równoważny poziom dźwięku A pochodzący od wszystkich źródeł hałasu
zewnętrznego o wartości 42 dB.
 Drzwi do pomieszczenia – 150cm, izolacyjność akustyczna min 38 dB
 Pomieszczenie o starannie ukształtowanym pogłosie (czas pogłosu 0,5s +/-10% w
zakresie od 125 do 8000 Hz).
 Na ścianach i suficie elementy rozpraszające.
- warstwa konstrukcyjna,
- styropian,
- wylewka podłogowa 8cm odizolowana styropianem od ścian podłoga pływająca
- element kształtujący akustykę pomieszczenia- wykładzina pcv
 Własna, niezależnie włączana, cicha instalacja klimatyzacyjna.
 Światło naturalne oraz oświetlenie sztuczne białe neutralne, zgodnie z normami.
 Alternatywne oświetlenie światłem żółtym ze ściemniaczem.
 Neutralna kolorystyka pomieszczeń
 Zwiększona liczba gniazd elektrycznych.
 Montaż cykloramy
 Szyny do montażu oświetlenia studyjnego na 10 reflektorów
Posadzki: wykładzina pcv o podwyższonej wytrzymałości, min. T, elektrostatyczna, odporna na
kółka krzeseł.
farbą lateksową lub rozwiązania akustyczne;
Sufity: wyłącznie obudowy elementów instalacji i konstrukcyjnych;
Instalacja klimatyzacji
4.6.4. LABORATORIUM POSTPRODUKCJI FILMOWEJ
Liczba osób: 5
Klimatyzacja
Laboratorium będzie pełnić funkcję cyfrowej ciemni dla pracowni fotograficznych:
 rzutnik;
 5 stanowisk komputerowych na wyspie, na środku pomieszczenia - z komputerami klasy
iMac+ tablety np Wacom + zewnętrzne dyski twarde;
28


1 profesjonalna trzymonitorowa stacja graficzna klasy Mac Pro;
Oddzielnie skaner A3 i drukarka A3
Sufity: wyłącznie obudowy elementów instalacji i konstrukcyjnych;
4.6.5. LABORATORIUM EDYCJI OBRAZU I DŹWIĘKU – 2 pomieszczenia
Liczba osób: 5
Klimatyzacja
możliwie całkowite zaciemnienie; instalacja wod-kan. oraz wykończenie glazurą pomieszczenia.
4.6.6. 4x SALA MULTIMEDIALNA
Liczba osób: 12
farbą tablicową;
instalacja AV
4.6.7. 2x SALA WZORNICTWA
Liczba osób: 12
farbą tablicową;
29
instalacja AV
4.6.8. ZAPLECZE SOCJALNE LABORATORIÓW
Liczba osób: 12
Ściany: tynk cementowo-wapienny III kategorii, ściany gładkie, malowane farbą lateksową
Wyposażenie stałe: instalacja wod-kan. oraz wykończenie glazurą pomieszczenia
4.6.9. MAGAZYN SPRZĘTU
Projektuje się:
- zbicie tynków
- szpachlowanie
- szlifowanie
4.7. Kondygnacja: piętro + 4
4.7.1. KOMUNIKACJA
farbą lateksową,
Stolarka okienna- wymiana na drewnianą, z dopuszczeniem aluminium, z uwagi na znaczne
rozmiary.
4.7.2. SANITARIATY
kondygnacji.
30
Posadzki: terakota;
4.7.3. POMIESZCZENIA START UP / CO - WORKING SALA 1/2 + PRZEDSIONEK
Liczba osób: 4 w każdym boksie 3 boksy x 4 osoby
20 w sali konferencyjnej - SALA 1
 stanowiska komputerowe mobilne,
 stół konferencyjny 1 szt.
 aneks kuchenny w przedsionku
farbą silikatową lub rozwiązania akustyczne;
4.7.4. LABORATORIUM TECHNOLOGII NAGRAŃ DŹWIĘKOWYCH x 4
 Izolacyjność ścian i stropów między sąsiednimi pokojami ćwiczeń 50 dB,
 Izolacyjność ścian i stropów między pokojem ćwiczeń a korytarzem 40 dB.
 Stolarka okienna gwarantująca równoważny poziom dźwięku A pochodzący od
wszystkich źródeł hałasu zewnętrznego o wartości 30 dB. Sala silnie wytłumiona (czas
pogłosu 0,2s +/- 20% w zakresie od 125 do 4000 Hz) ,
 Drzwi wejściowe pełne z progiem Rw>38dB
 sufit podwieszany z wełny drzewnej.
 Wyposażenie specjalistyczne:
 mikrofon stereofoniczny +rejestrator cyfrowy,
 pulpit do nut (4 szt .),
 krzesła bez poręczy (4 szt.),
31
 instrument klawiszowy (pianino / fortepian / piano el.),
 gniazdo sieci komputerowej.
całkowite zaciemnienie; wentylacja mechaniczna,
4.7.5. POKOJE SOCJALNE ( 3 pokoje socjalne nr 01, 02 , 03 )
Pomieszczenia o charakterze pokoi służbowych socjalnych
Pokoje wyposażone w indywidualny węzeł sanitarny wyposażony w natrysk, toaletę, umywlakę,
dozownik, lustro, uchwyty na papier, ręcznik.
Wentylacja grawitacyjna wspomagana mechanicznie sterowana osobno dla każdego
pomieszczenia.
Instalacja klimatyzacyjna, odrębnie dla każdego pomieszczenia


Stolarka okienna: drewniana, okna połaciowe
Sufit podwieszany z wełny drzewnej.
farbą silikatową lub panele akustyczne o szerokości min.120cm i wys. 300cm i min.gr. 3cm;
Wyposażenie stałe: wbudowane rolety wewnętrzne manualne,
4.7.5. WENTYLATORNIA
Pomieszczenie techniczne
Klasyfikacja pożarowa – strefa PM
Pomieszczenie niezagrożone wybuchem.
W pomieszczeniu zlokalizowane zostaną urządzenia obsługujące wentylację mechaniczną i
klimatyzację.
Posadzki: wylewka betonowa zacierana, posadzka epoksydowa,
Ściany: tynkowane, malowane;
Sufity: tynkowane malowane;
Instalacje: wentylacja mechaniczna.
Wydzielić pożarowo jako osobną strefę.
Pozostałe szczegóły dotyczące opisu prac w poszczególnych pomieszczeniach są
określone w części graficznej projektu wykonawczego branży architektonicznej oraz w
pozostałych projektach wykonawczych, branżowych.
5. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
W budynku zaprojektowano szyb dźwigowy wewnątrz budynku wyposażony w dźwig
przystosowany do przewozu osób niepełnosprawnych.
32
We wszystkich poziomach budynku zaprojektowano WC przystosowane dla osób
niepełnosprawnych wyposażone w instalacje przyzywowe oraz specjalistyczny biały montaż.
W wc dla osób niepełnosprawnych zaprojektowano dodatkowe uchwyty, poręcze, muszle,
umywalkę oraz baterie bezdotykowe.
6. OCHRONA PRZECIWPOŻAROWA BUDYNKU
Integralną częścią projektu jest ekspertyza rzeczoznawców pożarowego i budowlanego
zaopiniowana postanowieniem komendanta KWPSP.
6.1. Informacje ogólne
Budynek Akademii Sztuki jest budynkiem średniowysokim.
Zaliczony do kategorii zagrożenia ludzi
ZL III, -sale laboratoryjne, pokoje biurowe
Klasa odporności pożarowej
B,
liczba kondygnacji nadziemnych
- 6,
liczba kondygnacji podziemnych
- 1,
wysokość budynku
- 24,65 m
wysokość do stropodachu nad szybem
– 25,00m
Budynek przylega ścianą do działki zabudowanej przy pl. Orła Białego 1 i 3
Wymagany dojazd pożarowy do obiektu-od strony pl. Orła Białego
Zaopatrzenie wody do zewnętrznego gaszenia pożaru z hydrantów podziemnej sieci ulicznej o
wydajności 20dm3/s w odległości do 75m od budynku
Hydranty wewnętrzne 2 szt. z wężem półsztywnym– dn25, rozmieszczone są na korytarzach
przy klatkach schodowych na każdej kondygnacji
Wymagana odporność ogniowa elementów budynku
 główna konstrukcja nośna
R 120
 konstrukcja dachu
R 30
 stropy
REI 60
 ściana zewnętrzna
EI 60
 ściana wewnętrzna
EI 30
 przekrycie dachu
E 30
6.2. Klasyfikacja pożarowa
Przebudowywany budynek dydaktyczny Akademii Sztuki zalicza się do:
a)
grupy średnio wysokich (24,65 m) z 5 kondygnacjami użytkowymi, nadziemnymi, i jedną
podziemną
b)
kategorii zagrożenia ludzi ZL III (stali użytkownicy – brak pomieszczeń
na pobyt > 50 osób).
Liczba osób mogących przebywać na poszczególnych kondygnacjach jest następująca:
6.3. Odporność pożarowa budynku i ogniowa elementów budowlanych w zakresie
opracowania
Wymagana dla budynku klasa „B” odporności pożarowej jest obecnie i będzie dalej zapewniona.
Odporność ogniowa elementów budowlanych jest i będzie nie mniejsza niż:
a)
REI 1201 dla głównych ścian nośnych oraz ścian oddzielenia pożarowego oddzielających
budynek przy placu Orła Białego 1
b)
REI 60 dla stropów,
c)
REI 60 dla ścian klatki schodowej i węzła cieplnego oraz pomieszczenia TG
d)
EI 60 dla drzwi:

oddzielających wejście do budynku w piwnicy oddzielające od hallu wejściowego

wejściowych do pomieszczenia węzła cieplnego oraz do pomieszczenia
gospodarczego nr 0/04, w którym będzie umieszczona tablica główna (TG) energii elektrycznej,
1
Dopuszcza się ściany z płyt GKF w technologii W-112 o klasie EI 120 równoważnej REI 120 wg opracowania ITB nr NP-631/05/BW/ZM lub inne równoważne.
33
e)
EI 30 dla wszystkich ścian działowych (ścianki nowe z płyt DF w atestowanym jako
całość systemie.),
f)
EI 30 dla drzwi zamykających klatkę schodową od strony korytarzy oraz
dla drzwi prowadzących bezpośrednio do pomieszczeń użytkowych z klatki schodowej z
wyjątkiem wyjątkiem WC i węzła cieplnego,
g)
EI 60 dla obudowy kominów wentylacyjnych na całej wysokości budynku,
h)
EI 60 dla klap pożarowych w przewodach wentylacyjnych przechodzących przez strop
piętra +4 do urządzeń wentylacyjno-klimatyzacyjnych,
i)
EI 60 dla uszczelnień przejść instalacyjnych:

wszystkich przechodzących przez ściany i stropy stref pożarowych

wszystkich przechodzących przez ściany klatki schodowej,

wszystkich przechodzących przez strop piętra +4 na strych,

wszystkich wykonanych z tworzyw sztucznych o Ø > 40 mm przechodzących przez
stropy międzykondygnacyjne budynku.
Uszczelnienia przewodów o Ø > 40 mm muszą stanowić stosowne opaski ppoż.
6.4. Strefy pożarowe
W budynku w zakresie opracowania wydzielono następujące strefy pożarowe:
1)
strefy specjalne, wydzielone na innych zasadach niż określone w § 226-235 Rozp. MI z
12.04.2002 r. (Dz.U. nr 75, poz. 690), tj.:

S1 – klatka schodowa A - wydzielono zgodnie z § 256 ust. 2 i § 218, 2)
S2 – klatka schodowa B - wydzielono zgodnie z § 256 ust. 2 i § 218,
3)
strefy normalnie wydzielone:

S3 – wyliczono, że pozostałe wszystkie kondygnacje użytkowe budynku są o
2
powierzchni mniejszej niż dopuszczalne 5 000 m .

S4 - piwnica -2

S5 – pomieszczenie węzła cieplnego (ściany, stropy – REI 60, drzwi – EI 60),

S6 – pomieszczenie wentylatorni (ściany, strop – REI 60; drzwi – EI 60),

S7 – pomieszczenie serwerowni (ściany, strop – REI 60; drzwi – EI 60),

S8 – pomieszczenie hydroforni pożarowej (ściany, strop – REI 60; drzwi – EI 60),

S9 – pomieszczenie komory śmietnikowej (ściany, strop – REI 60; drzwi – EI 60),

S10 – pomieszczenie rozdzielni (ściany, strop – REI 60; drzwi – EI 60),

S11 – pomieszczenie kompresorowni (ściany, strop – REI 60; drzwi – EI 60),
6.5. Warunki ewakuacji
Ewakuację z poziomu piwnicy zapewniają:

Wewnętrzne schody prowadzące

korytarze wewnętrzne z długością dojścia:
o
< 20 m na parterze,
UWAGI:
1)
Szerokość i pozostałe parametry klatki schodowej jest zgodna z wymogami przepisów
(min 1,4 m).
2)
Szerokość i wysokość korytarzy (min 2,2 m oraz min 2 m na odcinkach
≤ 1,5 m) są zgodne z wymogami.
3)
Ciągi ewakuacyjne należy oznakować fosforencyjnymi znakami ewakuacji o wymiarach
zgodnych z PN
6.6. Zabezpieczenia instalacyjne
Budynek należy wyposażyć w:
1)
główny wyłącznik prądu sterowany przyciskiem przy wejściu (w wiatrołapie) oraz w
portierni,
2)
instalację oświetlenia ewakuacyjnego, zapewniającą natężenie światła
min 1 lx przez czas min 2 h w osi dróg ewakuacji, tj. korytarzy i klatki schodowej oraz min 5 lx
przy:

hydrantach Ø 25,
34
3)
hydranty wewnętrzne Ø 25 (po 2 szt. na kondygnacji) usytuowane
przed wejściem do klatki schodowej na I, II, III piętrze i w piwnicy w korytarzu, przy wiatrołapie i
wejściu do galerii ekspozycyjnej z wężami półsztywnymi Ø 19 mm o długości
30 mb. Wydajność 1 hydrantu min 1 l/s przy ciśnieniu min 0,2 MPa,
4)
gaśnice proszkowe GP-4 ABCDEF w ilości min po 4 szt. na kondygnacji.
5)
montaż stolarki okiennej i drzwiowej o odporności ogniowej wykonać uszczelniając
ościeża masami lub pianką ppoż zgodnie wymaganiami producenta
6.7. Woda do zewnętrznego gaszenia pożaru
Wymaganą ilość wody gaśniczej, tj. 20 l/s zapewniają istniejące hydranty uliczne w ul.Tkackiej i
pl. Orła Białego (3 szt.) odległe o mniej niż 75 m od budynku.
6.8. Dojazd pożarowy
Dojazd pożarowy do budynku Internatu ( po przebudowie na cele laboratoryjne, wraz z
zagospodarowaniem terenu i niezbędną infrastrukturą techniczną ) zapewnia się wg.
wymagań zawartych w par. 12 ust.6 pkt 1-3 Rozporządzenia MSWiA z 24.07.2009r / Dz.U. nr
124, poz1030 / t.j. dojazd pożarowy do okien ratowniczych usytuowanych na wysokości
spoczników międzypiętrowych obydwu klatek schodowych. Okna te będą dostępne w sposób
następujący:
a. klatka schodowa A
- wyjście bezpośrednie na projektowany pomost ze spocznika klatki schodowej z klamka
zewnętrzną z dostępem na 2, 3 i 4 piętrze.
- okno dostępne z placyku od ul. Łaziebnej - wjazd w głąb na ok. 7mb. ( dopuszczalne cofanie
wg par 12 ust. 10.
b. klatka schodowa B
- okno nad poziomem podłogi parapetu o wymiarach ( wysokości > 1,1m x szerokości > 0,9m z
klamka zewnętrzną z dostępem na 2, 3 i 4 piętrze.
- z placu manewrowego JRG Nr 1 przy KMPSP Szczecin.
6.9. Inne uwarunkowania
1.
W budynku nie przewiduje się palnego stałego wystroju wnętrz z wyjątkiem wykładzin
podłogowych w części pomieszczeń. Wykładziny te muszą być co najmniej trudno zapalne.
2.
Przed zgłoszeniem faktu zakończenia przebudowy do PINB należy opracować „Instrukcję
bezpieczeństwa pożarowego” na zasadach określonych
w § 6 Rozp. MSWiA z 21.04.2006 r. (Dz.U. nr 80, poz. 563) i przepisach wykonawczych do tej
ustawy.
3.
Ewakuacja z budynku będzie zapewniona za pośrednictwem istniejących dwóch wyjść na
poziom terenu dziedzińca. Drogi ewakuacji zostaną odpowiednio oznakowane znakami
fosforescencyjnymi oraz podświetlonymi montowanymi na śruby o wielkości zgodnej z Pn
(200x400mm dla oznaczenia WYJŚCIE EWAKUACYJNE i 150x300mm). Prace
zabezpieczające strop oraz ściany do odporności ogniowej oraz impregnację należy wykonywać
pod nadzorem przedstawiciela technicznego wybranego systemu lub przez wykonawcę
posiadającego certyfikat na świadczenie usług p.poż. Odbiór tych prac może nastąpić wyłącznie
po pisemnym zgłoszeniu prac przez wykonawcę do odbioru, oraz przy udziale przedstawiciela
technicznego wybranego systemu.
6.10. Wykaz przepisów
1.
Ustawa z 24.08.1991 r. o ochronie przeciwpożarowej (tekst jedn. Dz.U.
z 2002 r., nr 147, poz. 1229, wraz z późn. zm.).
2.
Ustawa z 07.07.1994 r. Prawo budowlane (tekst jedn. Dz.U. z 2000 r.,
nr 106, poz. 1126, wraz z późn. zm.).
3.
Rozporządzenie Ministra Infrastruktury z 12.04.2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690).
4.
Rozporządzenie Ministra Spraw Wewnętrznych z 16.06.2003 r. w sprawie
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U.
nr 121, poz. 1139).
35
Rozporządzenie Ministra Spraw Wewnętrznych z 21 kwietnia 2006 r.
w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
(Dz.U. z 2006 r. nr 80, poz. 563).
6.
PN-IEC 61024-1; 1-1:2001. Ochrona odgromowa obiektów budowlanych.
7.
PN-EN-671-3:2001. Hydranty wewnętrzne. Badania i konserwacja.
8.
PN-EN 1127-1:2001. Zapobieganie wybuchowi i ochrona przed wybuchem.
9.
PN-B-02852:2001. Obliczanie gęstości obciążenia ogniowego oraz wyznaczanie
względnego czasu trwania pożaru.
10.
PN-92/N-01256/02. Znaki bezpieczeństwa – ewakuacja.
11.
PN-92/N-01256/01. Znaki bezpieczeństwa – ochrona przeciwpożarowa.
12.
PN-EN 60695-4:2001. Badanie zagrożenia ogniowego. Terminologia dotycząca prób
ogniowych.
13.
PN-84/C-01200/01. Parametry zapalności i wybuchowości.
14.
PN-92/E-05203. Ochrona przed elektrycznością statyczną. Materiały i wyroby stosowane
w obiektach oraz strefach zagrożonych wybuchem.
15.
PN-92/E-05202. Bezpieczeństwo pożarowe i/lub wybuchowe. Ochrona przed
elektrycznością statyczną.
16.
PN-83/E-08110. Elektryczne urządzenia przeciwwybuchowe.
17.
PN-B-02877-4. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady
projektowania.
18.
PN-82/B-02857. Przeciwpożarowe zbiorniki wodne. Wymagania ogólne.
19.
PN-E-08350-14:2002 Systemy sygnalizacji pożarowej. Projektowanie,
zakładanie, odbiór, eksploatacja i konserwacja.
20.
PN-IEC 60364-4-482:1993. Instalacje elektryczne w obiektach budowlanych. Ochrona
dla zapewnienia bezpieczeństwa. Ochrona przeciwpożarowa.
21.
PN-ISO 8421:1997. Ochrona przeciwpożarowa. Terminologia.
22.
PN-EN 671-1:1999. Hydranty wewnętrzne. Hydranty z wężem półsztywnym.
23.
PN-EN 671-2:1999. Hydranty wewnętrzne z wężem płasko składanym.
24.
PN-B-02431-1. Kotłownie wbudowane na paliwa gazowe o gęstości względnej mniejszej
niż 1.
25.
Wytyczne VdS CEA 4001:2005-09. Urządzenia tryskaczowe. Projektowanie i instalacja.
26.
PN-EN 60849:2001. Dźwiękowe systemy ostrzegawcze.
27.
PN-EN 1838:2005. Zastosowanie oświetlenia. Oświetlenie awaryjne.
28.
Instrukcja nr 409/2005. Instytut Techniki Budowlanej. Projektowanie elementów
żelbetowych i murowych z uwagi na odporność ogniową.
29.
PN-EN 12101-6 : 2006. Systemy kontroli rozprzestrzeniania dymu i ciepła. Część 6.
Wymagania techniczne dotyczące systemów różnicowania ciśnień.
5.
6.11. Zalecenia
a. przed oddaniem do użytkowania części wejściowej należy oznakować drogi i wyjścia
ewakuacyjne zgodnie z PN
b. oznakować główne wyłączniki p.poż prądu
c. budynek zaopatrzyć w podręczny sprzęt gaśniczy p.poż. – zaleca się gaśnice 2kg proszkowe
z proszkiem ABCDEF na każde 100m2 powierzchni z maksymalnym dojściem 30m min 37szt.
Miejsca rozmieszczenia oznakowano na rysunkach architektonicznych.
d. należy zaktualizować i wywiesić instrukcje bezpieczeństwa pożarowego, w miejscu
wskazanym na rysunku architektonicznym.
e. należy przeszkolić pracowników portierni w zakresie instrukcji bezpieczeństwa pożarowego
dotyczącej zasad otwierania drzwi wyjściowych na wypadek pożaru (natychmiastowe otwarcie
drzwi i pozostawienie w tym położeniu)
f. wszelkie wątpliwości w stosunku do zagadnień ochrony p.poż w budynku należy
uzgadniać z projektantem.
g. istniejące przejścia instalacyjne przez strop nad piwnicą należy uszczelnić do klasy EI60, a
przewody wentylacyjne pionowe na całej wysokości łącznie z piętrem +4 należy obudować do
klasy EI60 przy pomocy atestowanego systemu z płyt ogniochronnych.
36
h. korytarze oraz ciągi komunikacji wewnętrznej w zespole sal ekspozycyjnych należy
wyposażyć w oświetlenie ewakuacyjne awaryjne o natężeniu min. 1lux i czasie pracy min. 2h
j. warunki ewakuacji z długością dojść <20m na drodze poziomej do wyjść zewnętrznych
zapewniają korytarze wewnętrzne.
k. 2 hydranty Dn25 z wężami półsztywnymi o dł. Do 30m i wydajności min 1l/s przy ciśnieniu
min. 0,2MPa (długość węzy dobrać na budowie tak aby objąć całą powierzchnię)
l. piktogramy ewakuacyjne 30x15cm i 40x20cm - 180szt mocowane na kotwy min 4szt
m. główny przeciwpożarowy wyłącznik prądu dla całego budynku sterowany zdalnie z
całodobowej portierni oraz przy wejściu w wiatrołapie
7. ROZWIĄZANIA TECHNICZNE I WYKOŃCZENIE POMIESZCZEŃ
Szczegóły wykończenia pomieszczeń podano w tabeli wykończenia pomieszczeń.
Od strony konstrukcyjno-budowlanej należy zastosować następujące wytyczne.
7.1. Ściany
Zamurowania w ścianach konstrukcyjnych – cegła pełna na głębokość 25cm
Ścianki działowe murowane – cegła kratówka 12 cm
Ścianki działowe w technologii lekkiej – 2x płyta DF podwójna na ruszcie stalowym (w
pomieszczeniach mokrych płyta DFH2) – szpachlowanie, szlifowanie, malowanie farbami
akrylowymi w uzgodnieniu z zamawiającym i projektantem.
Ściany zewnętrzne od wewnątrz obudować płytami klimatycznymi z płyt
autoklawizowanego betonu komórkowego o gr min. 12cm+ 2cm tynk renowacyjny. Bloczki
należy szpachlować i malować wg. uzgodnionej kolorystyki. Bloczki należy tynkować tynkiem
renowacyjnym elastycznym współpracującym z płytami klimatycznymi.
Uwaga oznaczenie DFH2 i DF jest normatywne dla oznaczenia płyty gipsowej. DF płyta
ogniowa, DFH2 – płyta ogniowa wodochronna wg. Dyrektywy Unii Europejskiej.
7.1.2. Specyfikacja - płyty z autoklawizowanego betonu komórkowego
Gęstość 115 kg/m3. Mają zastosowanie jako izolacja termiczna ścian, stropów, dachów płaskich
i stromych w bezspoinowych systemach ociepleń. Mocowane są do podłoża poprzez klejenie lub
klejenie i za pomocą łączników mechanicznych. Płyty mają prostokątny kształt o równych
krawędziach. Właściwości, sposób badania i kontroli płyt wapiennych określone są
w Europejskiej Aprobacie Technicznej.
Wymiary minimalne płyt wapiennych
Parametry
Wymiary
Długość min.
Szerokość min.
Wysokość min.
Gęstość objętościowa max.
Współczynnik przewodzenia ciepła
w stanie suchym i temperaturze +10
ºC max.
w stanie wilgotności ustabilizowanej
max.
Przenikanie pary wodnej
współczynnik oporu dyfuzyjnego max.
przepuszczalność pary wodnej min.
Wymiary
600 ±2 mm
50; 60; 80; 100; 120; 140; 160; 180; 200 ±2
mm
390 ±2 mm
≤ 115 kg/m3
λ10,dry = 0,043 W/(m·K)
λ = 0,045 W/(m·K)
μ=3
δ = 6,67 ∙ 10-10 kg/(m·s·Pa)
37
Wytrzymałość na ściskanie w stanie suchym
min.
Średnia wytrzymałość na rozciąganie min.
Odkształcenie pod ciężarem 1 kN
Reakcja na ogień min.
Sorpcja max.
Absorpcja wody
krótki kontakt z wodą max.
długi kontakt z wodą max.
Dokument dopuszczenia do obrotu
-
≥ 350 kPa
≥ 80 kPa
1 mm
klasa A1
≤ 6 %-masy
W P = 2 kg/m²
W PL = 3 kg/m²
Europejska Aprobata Techniczna
Izolacyjność termiczna płyt z autoklawizowanego betonu komórkowego
Parametr - grubość
Opór cieplny R
2
[m K/W] min.
Wsp. przenikania
ciepła U [W/m2K]
max.
16cm
3,56
0,28
7.2. Stropy
Istniejące stropy drewniane powinny zostać odkryte celem stwierdzenia ich stanu technicznego.
Istniejącą polepę należy usunąć i przestrzeń międzystropową wypełnić wełną mineralną
hydrofobizowaną o gr. 2cm. Belki drewniane oraz pozostawione elementy ślepego pułapu
zaimpregnować.
Wszystkie stropy doprowadzić należy do odporności ogniowej R 60 alternatywnie poprzez:
- W przypadku planowanych podciągów stalowych, belek stropowych, -obudowanie belek
stalowych płytą DF EI60 - alternatywnie otynkowanie tynkiem cem.-wap. gr. 20 mm na
siatce Rabitza,
- lub pomalowanie stalowych elementów konstrukcji stropów farbą ogniochronną i
zabezpieczenie do odporności ogniowej do R60 - dotyczy belek stalowych istniejących
biegów schodowych. Stopki belek zabezpieczyć antykorozyjnie i p.poż.
Strop drewniany w pomieszczeniach sanitarnych parter, 1, 2 projektuje się z nową podłogą
drewnianą (płyta MDf lub Osb na pióro i wpust gr.30mm=2x15mm) na przekładkach tłumiących
ułożonych wzdłuż na belkach drewnianych w formie taśmy z filcu technicznego, płyty izolacyjnej
tłumiącej lub elastycznego styropianu.
Zaprojektowano wentylacje przestrzeni podpodłogowej powietrzem obiegu wewnętrznego
otworami o przekroju 20 mm w listwie przypodłogowej rozmieszczonych co 80cm lub co belkę
Paraizolacja z folii PE gr. 0,2 mm na belkach stropowych od spodu i na wierzchu z pustką 4cm
nad warstwą wełny mineralnej.
Izolacja w obrębie łazienek -projektuje się izolację z folii w płynie gr. 1,0 mm, dwukrotnie
wywiniętej na ścianę na wys. 20cm układanej na warstwie wylewki cementowej.
W pomieszczeniach sanitarnych, w trakcie przy dźwigu i w dziedzińcu północnym oraz w
modelarni zaprojektowano wymianę istniejących stropów.
7.2.1. Sposób impregnacji elementów drewnianych
Belki stropowe drewniane istniejące należy impregnować do klasy A1 grzyboodporności wg
instrukcji nr 312 ITB dwukrotne lub trzykrotne smarowanie oraz zabezpieczenie preparatami
p.poż. Pod pomieszczeniami mokrymi należy wykonać impregnację do klasy A2, (trzykrotne
smarowanie). W trakcie prac remontowych należy wykonać odpowiednią impregnację i izolację
38
oparcia belek na murze za pośrednictwem przekładki papowej, szczeliny powietrznej 3 cm wg
PN-59/B-10080.
Wszystkie elementy drewniane tj., deski podłogowe(dach), deski ślepego pułapu, łaty i belki
należy zabezpieczyć przed korozją biologiczną środkami posiadającymi aktualne aprobaty ITB
zgodnie z opinią mykologiczną .
Do zabezpieczenia belek można zastosować preparaty trójfunkcyjne posiadające aprobaty ITB.
Odgrzybienie belek tylko preparatami solnymi. W trakcie murowania nowego muru odpowiednio
zaimpregnować końce belek drewnianych.
Stosować preparaty typu solnego względnie środki trójfunkcyjne dopuszczone do stosowania tj.
wg. instrukcji stosowania. Elementy drewniane widoczne w pomieszczeniach piętra +4 zostaną
uodpornione systemem ogniochronnym uzyskując transparentną niezapalną powłokę o połysku
półmatowym.
7.2.2. Odgrzybienie murów
Fragmenty muru stykające się z zagrzybionymi belkami po oczyszczeniu muru należy odgrzybić
preparatem solnym. Przemurowane fragmenty gniazd belek drewnianych należy wyrównać
zaprawą cementową z dodatkiem emulsji na bazie tworzyw sztucznych. W trakcie
przemurowania gniazd belek stropowych odpowiednio zaimpregnować końce belek
drewnianych.
7.3. Kominy i wentylacja grawitacyjna
Nowy komin należy wykonać w formie lekkiej (rury cynkowo-tytanowe w obejmach z
otuliną z wełny mineralnej). Kominy należy wykonać ponad dachem z profili zimnogiętych,
ocykowanych ogniowo, obudowanych sklejką wodoodporną i tynkowanych na siatce i
obłożonym płytką klinkierową w kolorze elewacji podobni jak kominy istniejące z opierzeniem z
blachy cynkowo-tytanowej.
Ponad dach będą wyprowadzone szachty wentylacji wywiewnej połączony z
projektowanym kominem. Szachty te wykończyć ponad dachem analogicznie jak wyżej
Istniejące kominy zakończone w przestrzeni piętra +r4 wyprowadzić ponad dach w
sposób, jak opisano wcześniej.
Kanały kolidujące z konstrukcją dachu odginać pod kątem max 30.
Za kominami wykonać kontrspadki z blachy cynkowo-tytanowej na konstrukcji
drewnianej.
7.4. Obróbki blacharskie.
Rynny, rury spustowe, parapety zewnętrzne oraz obróbki blacharskie w dachu i na gzymsach
zarówno w elewacji ulicznej jak i podwórzowej należy wykonać z blachy tytanowo-cynkowej o
gr.0,7mm. Parapety okienne zewnętrzne wykonać z blachy tytanowo-cynkowej j.w.
Obróbka kominów z blachy tytanowo-cynkowej o gr. 0,7mm, wykończenie daszkiem stalowym.
Zaprojektowano wykonanie opierzenia i rur spustowych z blachy tytanowo-cynkowej j.w.
7.5. Izolacje pionowe i poziome
Z uwagi na zawilgocenie piwnic wynikające z przenikania wód opadowych, po wymianie
kanalizacji deszczowej i podłączeniu wszystkich rur spustowych, należy odkopać ściany
zewnętrzne budynku i osuszyć stosując metody specjalistyczne. Oznacza to szczególnie
zastosowanie osuszacza o wydajności 300m3/ha przez okres pracy do 4 miesięcy podczas
realizacji inwestycji wyłącznie w pomieszczeniach zamkniętych. W razie stwierdzenia
występowania zagrzybienia ścian należy odgrzybić stosując odpowiednie preparaty
zabezpieczające o następującej specyfikacji . Po osuszeniu murów piwnic, wyszpachlować
spoiny muru od strony zewnętrznej, wprowadzić izolację poziomą (np. metodą injekcji
krystalicznej) na wysokości posadzki nad fundamentami i położyć pionową izolację
bitumiczną od poziomu fundamentu do poziomu min. 30 cm powyżej poziomu terenu.
Izolację poziomą połączyć z pionową. Szczególnie należy zwrócić uwagę na przejścia
instalacyjne przez ściany zewnętrzne. Zabieg osuszenia i zaizolowania ścian
fundamentowych dotyczy wszystkich ścian zewnętrznych oraz fragmentów około 2m dla
39
ścian poprzecznych stykających się z zewnętrznymi. Izolacje poziomą wykonać z folii
budowlanej 2x.
7.5.1. Iniekcja krystaliczna
W odstępie ok. 8-12 cm należy wywiercić otwory o średnicy ok. 28 mm. Otwory powinny być
wykonane ukośnie w ścianie, pod kątem ok. 30°. Muszą być one krótsze o ok. 5 cm od grubości
ściany. Następnie otwory należy przedmuchać sprężonym powietrzem. Przygotowanie mleka
wapiennego (tylko w przypadku, gdy mur nie zawiera wapna). 1 część objętościową wapna
gaszonego należy zmieszać z 10 częściami objętościowymi wody. Po czasie dojrzewania – ok.
10 min. – trzeba zebrać wierzchnią, klarowną część mleka – bez osadzonych drobin wapna – i
wprowadzić za pomocą odpowiedniego naczynia do otworów. Otwory należy dwukrotnie
wypełnić mlekiem wapiennym zanim nasycanie środkiem hydrofobowym zostanie rozpoczęte.
Następuje aplikacja preparatu iniekcyjnego. Wywiercone otwory napełniane są preparatem na
bazie krzemianów do uszczelniania przeciw wilgoci podciąganej kapilarnie . Otwory powinny
przez cały czas byćwypełnione do 2/3 wysokości. Płyn należy dolewać tak długo, aż mur nie
będzie już przyjmował więcej cieczy (czas aplikacji 3 1-3 dni).
7.5.2. Specyfikacja folii pcv
- ogólnoużytkowa obiektowa folia rulonowa PCV
- grubość: min. 0,5 mm
- szerokość rolki: min 2 m
- ciężar całkowity: nie więcej niż 1460 gr/m2
- klasyfikacja zastosowań EN 685: 34/43
- reakcja na ogień EN 13501-1: Bfl-S1
- posiada właściwości antystatyczne EN 1815: 2kV
- wykładzina powinna posiadać Certyfikat gwarantujący brak emisji lotnych substancji
szkodliwych
Ściany piwnic po zaizolowaniu docieplić warstwą 10 cm z płyt polistyrenowych twardych
EPSP200 w fosie do linii korony fosy i min. 100 cm poniżej poziomu terenu. Po zakończeniu
prac izolacyjnych zewnętrzne ściany budynku należy przysypać do poziomu terenu, zagęścić do
Id –0,5 i wykonać opaskę z kamienia polnego o frakcji 16/32, grubości 20cm i szerokości min.
50cm wykończoną obrzeżem trawnikowym. Kamień układać na warstwie geowłókniny o gr. min.
0,6mm.
7.5.3. Specyfikacja papy asfaltowej izolacyjnej
Do wykonania izolacji w przedmiotowym obiekcie należy stosować papę I/400 na tekturze o
gramaturze 400 g/m2.
a) Wymagania wg PN-B-27617/A1:1997
 wstęga papy powinna być bez dziur i załamań, o równych krawędziach.
Powierzchnia papy nie powinna mieć widocznych plam asfaltu.
Dopuszcza się pudrowanie i piaskowanie powierzchni papy izolacyjnej.
Przy rozwijaniu rolki niedopuszczalne są uszkodzenia powstałe na skutek sklejenia się papy.
Dopuszcza się naderwania na krawędziach wstęgi papy w kierunku poprzecznym nie
dłuższe niż 30 mm, nie więcej niż w 3 miejscach na każde 10 m długości papy.
 papa po rozerwaniu i rozwarstwieniu powinna mieć jednolite ciemnobrunatne zabarwienie.
 wymiary papy w rolce
–
długość: 20 m ±0,20 m
40 m ±0,40 m
60 m ±0,60 m
–
szerokość: 90, 95, 100, 105, 110 cm ±1 cm
b) Pakowanie, przechowywanie i transport
 Rolki papy powinny być pośrodku owinięte paskiem papieru szerokości co najmniej 20 cm i
związane drutem i sznurkiem grubości co najmniej 0,5 mm.
 Na każdej rolce papy powinna być umieszczona nalepka z podstawowymi danymi określonymi w ww. normie.
 Rolki papy należy przechowywać w pomieszczeniach krytych, chroniących przed zawilgo40

ceniem i działaniem promieni słonecznych i w odległości co najmniej 120 cm od grzejników.
Rolki papy należy układać w stosy (do 1200 szt.) w pozycji stojącej, w jednej warstwie.
Odległość między stosami – 80 cm.
7.5.4. Specyfikacja lepiku asfaltowego na gorąco
Wymagania wg PN-B-24625:1998.
–
temperatura mięknienia – 60–80°C
–
temperatura zapłonu – 200°C
–
zawartość wody – nie więcej niż 0,5%
–
spływność – lepik nie powinien spływać w temperaturze 50°C w ciągu 5 godzin warstwy
sklejającej dwie warstwy papy nachylonej pod kątem 45°
–
zdolność klejenia – lepik nie powinien się rozdzielić przy odrywaniu pasków papy sklejonych
ze sobą i przyklejonych do betonu w temperaturze 18°C.
7.6. Wentylacja mechaniczna
Zaprojektowano wentylację nawiewno-wywiewną dla zapewnienia wentylacji poszczególnych
grup pomieszczeń. Kanały wentylacji mechanicznej wywiewnej w pomieszczeniach osłonić
sufitem podwieszonym z wełny drzewnej w technologii sufitu rastrowego na stelażu stalowym,
systemowym. W pomieszczeniach, które stanowią odrębne strefy pożarowe kanały należy
obudowywać 2xpłytą DFHA2. Przejścia przez ściany konstrukcyjne wzmacniane profilami
stalowymi wg projektu konstrukcji. Wyrzutnia wentylacji znajduje się w dachu, w ścianie
północnej. Po zainstalowaniu kanałów i rozmieszczeniu kratek i anemostatów kanały
wentylacyjne należy osłonić sufitem podwieszonym. Pod stropem i w obudowach kanałów
zaprojektowano otwory rewizyjne o wym.30x30cm zamykane na zamek patentowy w celu
obsługi zaworów podpionowych oraz klap wentylacyjnych.
7.7. Wykończenie ścian
7.7.1. Planuje się skucie istniejących tynków w podpiwniczeniu i wykonanie nowych
szpachlowanie, szlifowanie i malowanie. W pasie na całej wysokości od poziomu terenu na
ścianach od wewnątrz w piwnicy ściany tynkować tynkiem renowacyjnym na podłożu z warstwy
podkładu renowacyjnego . W przestrzeni piwnicy ściany wewnętrzne osuszyć, tynkować . Ściany
klatki schodowej malować 3-krotnie do wys. 200cm farbą zmywalną (zmywalną, oddychającą,
półpołysk lub podobną) Pozostałe ściany zagruntować i malować 3-krotnie farbą silikatową wg
kolorystyki podanej przez projektanta w uzgodnieniu z Zamawiającym. Wszelkie narożniki ścian
należy łączyć za pomocą profili aluminiowych wykończeniowych.
Pozostałe tynki istniejące uzupełnić w miejscach ubytków, zaszpachlować pęknięcia, w razie
konieczności miejscowo skuć i wymienić na nowe cementowo-wapienne.
Nowe ściany murowane wykończyć obustronnie tynkiem cement.-wap. Kategorii III
Ściany w technologii lekkiej szpachlować, szlifować, malować.
W obrębie pomieszczeń korytarzy i klatki schodowej ściany malować
trzykrotnie farbą zmywalną do wysokości 200 cm. Powyżej ściany malowane farbą
silikatową. Kolorystyka ścian w uzgodnieniu z zamawiającym i projektantem
W pomieszczeniach sanitarnych do wysokości 220 cm glazura kwasoodporna oraz pas glazury
w pomieszczeniach socjalnych i laboratoriach o szerokości 180cm i na całą szerokość blatu.
Powyżej powłoka malarska wykonana z farby zmywalnej.
W pomieszczeniach W pomieszczeniu komory śmietnikowej ściany tynkować, szpachlować i
szlifować oraz malować farbą ftalową zmywalną zapewniającą możliwość zmywania
pomieszczenia. W pomieszczeniu zaprojektowano złączkę do węża, kratkę kanalizacyjną,
wentylację wywiewną mechaniczną i kratkę nawiewną w drzwiach oraz daszek nad wejściem.
7.7.2. W pomieszczeniach sanitarnych i gospodarczych zaprojektowano wykończenie ścian
płytkami glazura. Glazura o wymiarach 30x20cm fuga o gr. max 2mm. Glazurę zaprojektowano
do wysokości 220 cm. Sposób układania płytek zgodnie z normą DIN, (unikając fragmentów
mniejszych niż szerokość 0,5płytki) płytka w układzie poziomym, zaprojektowano wykończenie
kabin sanitarnych bezpośrednio do posadzki płytą, jak również ułożenie płytek pod brodzikami.
Ułożenie płytek należy poprzedzić wykonanie izolacji folii w płynie min dwukrotnej wywiniętej na
41
ścianę na wysokość min. 20cm. Powyżej glazury zaprojektowano gruntowanie, szpachlowanie,
szlifowanie i malowanie farbą matową zmywalną. Dodatkowo należy obudować piony co i wodkan 2xpłyta H2 na ruszcie z pozostawieniem nad podłogą po 1szt rewizji 25x25cm w kolorze
białym zamykanej na zamek patenetowy.
W pomieszczeniach sanitarnych zaprojektowano wydzielenie kabin ustępowych ściankami z
płyty laminowanej hpl wodoodpornej o gr. 3cm o zwiększonej wysokości 235cm. Minimalna
szerokość drzwi wejściowych do sanitariatów 90cm w świetle.
Wykonawca przedstawi 2 wersje kolorystyczne glazury i terakoty do akceptacji przez
Zamawiającego w uzgodnieniu z Projektantem.
We wszystkich pomieszczeniach zaprojektowano wymianę stolarki drzwiowej wg. zestawienia
stolarki. Zaprojektowano kabiny sanitarne (WC) z płyty HPL kompaktowych o gr. 13mm,
wodoodpornych, widoczne krawędzie zaokrąglone, okucia ze stali nierdzewnej, drzwi wykonane
z przylgą, obustronna gałka, rygiel i rozeta WC z oznacznikiem zajętości, ścianka drzwiowa z
uszczelką tłumiącą odgłosy zamykania. W drzwiach wejściowe do łazienek zaprojektowano w
okleinie HDL o podwyższonej odporności na udar, klamkę z szyldem wspólnym, okucia ze stali
nierdzewnej, kratkę wentylacyjną ze stali nierdzewnej, samozamykacz hydrauliczny z regulacją
szerokości otwarcia, (zamiast odboju). Na drzwiach zewnętrznych zaprojektowano piktogramy
WC 150x150mm oraz po nim symbol postaci o wymiarach 120x91mm ( damska / męska )
Wszystkie drzwi wewnętrzne za wyjątkiem drzwi do pomieszczeń gospodarczych powinny
mieć min. szerokość użytkową (netto) w świetle elementów 90cm.
7.8. Wykończenie wewnętrzne okien
Wnęki okienne w wyrównać płytą H2 w sposób nieinwazyjny. Pozostawić istniejące łuki w partii
nadproży okiennych. Zamontować drewniane (dąb) parapety w kolorystyce stolarki okiennej na
wysokości min. 85cm od poziomu wykończonej podłogi. W innym przypadku należy wykonać
kratę zewnętrzną stałą o wysokości min. 110cm od poziomu posadzki.
7.9. Wykończenie sufitów
W pomieszczeniach należy wykonać sufit podwieszony z wełny drzewnej na ruszcie stalowym w
module min.60x120cm.
Specyfikacja materiału:
Wełna 1-warstwowa wiązana magnezytem płyta akustyczna z wełny, szerokość włókna
min. 1mm. Wymagany certyfikat zgodności EC
Zakres zastosowania:
jako dekoracyjne, akustyczne obicia ścienne i sufitowe do zastosowań wewnętrznych oraz
zewnętrznych w miejscach zadaszonych, które nie są narażone na działanie zewnętrznych
wpływów atmosferycznych, takich jak deszcz, oraz na obciążenia zanieczyszczeniami.
Formaty min. 600 x 600, min. 1200 x 600, (maksymalnie: długość 2500)
Kolory odcień naturalny beżowy.
Granice zastosowania Maksymalna odległość mocowania 625 mm.
Nadaje się do klasy odporności B zgodnie z EN-13964 (max wilgotność względna
powietrza 90 %). Należy stosować w pomieszczeniach o wilgotności powietrza do 80 %.
Nie nadaje się do montażu klejem.
Dane techniczne
Właściwości
Symbol
Dane
Jednostka
Norma
Ognioodporność min.
Grubość min.
Opór przenikania ciepła min.
Wytrzymałość na rozciąganie przy
zginaniu min.
--D
RD
Współczynnik oporu dyfuzji min.
µ
b
15
0,20
>2000
B-s1, d0
25
0,30
>1800
35
0,45
>1600
5
5
5
[---]
[mm]
[m2K/W]
[kPa]
EN 13501-1
EN 13168
EN 13168
EN 12089
[---]
EN 12086
Minimalne współczynniki absorpcji dźwięku p
42
Częstotliwość (Hz)
125
1000 2000 4000
w
Klasa
absorbera
0,35(H)
0,45(MH)
0,50(H)
0,80
D
D
D
B
250
500
0,05
0,10
0,30
0,15
0,15
0,20
0,50
0,50
0,25
0,45
0,40
0,95
0,50
0,70
0,50
0,90
0,80
0,55
0,65
0,80
0,70
0,75
0,75
0,90
0,70
0,90
0,90
0,90
0,80
0,95 0,90
grubość warstwy min. 25 mm
odstęp: bez odstępu minimalna:
odstęp: 3 cm minimalna:
odstęp: 27,5 cm minimalna:
odstęp: 3 cm / KI-wełna skalna DP-5: 3
cm minimalna:
odstęp: 27,5 cm /KI-wełna skalna DP-5:
4cm minimalna:
A
Sufit należy zabudować w kolorze naturalnym z ukrytą krawędzią lub podobny. W korytarzach
należy montować sufit podwieszony z wełny drzewnej na ruszcie stalowym. Sufity należy
wykonać z oparciu o projekt sufitów podwieszonych uwzględniając konieczne obudowy,
obniżenia, oświetlenie, rewizje oraz anemostaty wentylacji mechanicznej.
7.10. Posadzki
W zakresie opracowania we wszystkich pomieszczeniach zaprojektowano skucie i frezowanie
istniejących posadzek i wykonanie nowej warstwy wylewki cienkowarstwowej i poziomowanie
podłogi pod określone warstwy wykończeniowe.
W pomieszczeniach ogólnodostępnych zaprojektowano okładziny o stopniu antypoślizgowości
R9, w pomieszczeniach sanitarnych i laboratoriach R10 , a w pomieszczeniach natrysków R11.
W klatkach schodowych zaprojektowano poddanie renowacji istniejących stopni schodowych
poprzez frezowanie na gł.0,5cm i nałożenie warstwy farby posadzkowej imitującej beton w
kolorze naturalnym. W pomieszczeniach komunikacji ogólnej, pracowniach i laboratoriach
zaprojektowano beton szlifowany. W pomieszczeniach o podwyższonych wymaganiach
akustycznych zaprojektowano wykładzinę dywanową. W pomieszczeniach dydaktycznych i
wykładowych, zakłada się wykończenie podłóg wykładzina pcv gr. min. 2mm niepalną,
antypoślizgową o podwyższonej klasie ścieralności (min. T, IV), konserwowaną w masie,
homogeniczną, montowaną na klej z listwą przycokołową wys. min. 10cm. Łączenie wykładzin
za pomocą sznura pcv w kolorze wykładziny. W pomieszczeniach sanitarnych i socjalnych
podłogę należy wykończyć z zastosowaniem terakoty o wymiarach 40x40cm, antypoślizgową,
kwasoodporną.
We wszystkich pomieszczeniach posadzki należy poziomować przed ułożeniem warstwy
wykończeniowej.
7.10.1. Specyfikacja wykładziny dywanowej
- tkana wykładzina dywanowa
- wykładzina tkana gładka przeznaczona do ekstremalnych obciążeń na powierzchnie:
handlowe, biurowe, lotniska
- rodzaj włókna: 100% Poliamid
- grubość runa tkanego: min. 2 mm
- grubość całkowita: min. 4 mm
- ciężar runa: min. 785 gr / m2
- ciężar całkowity: min. 2400 gr / m2
- gęstość tkania (m2): min. 140’000
- zabezpieczenie włókna: min. teflon
- klasyfikacja zastosowań zgodna z EN 685: 34/43
- reakcja na ogień min. EN 13501-1: Cf1-s1
- odporność na kółka foteli EN 985: ekstremalnie odporna
- szerokość: min 400 cm
7.10.2. Specyfikacja wykładziny pcv
- ogólnoużytkowa obiektowa wykładzina rulonowa PCV o wzorze polegającym na połączeniu
jednobarwnej masy i zatopionych w niej mieszanki różnobarwnych perłowych płatków
- grubość: min. 2 mm
43
- szerokość rolki: min 2 m
- ciężar całkowity: nie więcej niż 2960 gr/m2
- klasa ścieralności EN 649 wg badań ITB: min. Grupa T, IV
- klasyfikacja zastosowań EN 685: 34/43
- reakcja na ogień EN 13501-1: Bfl-S1
- posiada właściwości antystatyczne EN 1815: 2kV
- wykładzina musi byś pokryta fabrycznie poliuretanem w taki sposób by nie wymagała
dodatkowej konserwacji
- wykładzina powinna posiadać Certyfikat gwarantujący brak emisji lotnych substancji
szkodliwych
- produkt powinien posiadać najwyższą klasę A+ , według klasyfikacji środowiskowej Unii
Europejskiej
- wykładzina powinna posiadać Certyfikat potwierdzający brak możliwości rozwoju na niej
szkodliwych bakterii, grzybów i szczepów drobnoustrojów
- produkt powinien spełniać wymagania dotyczące budynków ekologicznych w standardzie Unii
Europejskiej
- produkt powinien być rekomendowany przez Stowarzyszenie Budownictwa Ekologicznego
- okres gwarancji producenta na produkt: minimum 10 lat
7.11. Listwy przypodłogowe
W pomieszczeniach zastosowane zostaną listwy przypodłogowe przystosowane do wykładzin
dywanowej, terakoty i betonu szlifowanego o wysokości 8cm jako plastikowe w kolorystyce
ściany w poszczególnych pomieszczeniach. Kolor listwy powinien zapewnić wizualne zlicowanie
listwy ze ścianą.
7.12. Stolarka zewnętrzna i wewnętrzna
Okna wymienić zgodnie z zestawieniem stolarki okiennej na okna drewniane z nawietrzakami,
oraz na ślusarkę stalowo-aluminiową o wymaganej odporności. Przewiduje się malowanie
stolarki od wewnątrz w kolorze szarym (do uzgodnienia z Zamawiającym) natomiast od zewnątrz
kolor do uzgodnienia z Zamawiającym i Miejskim Konserwatorem Zabytków – Stolarka
dwukolorowa.
Istniejące główne bramy do budynku (2 pary) należy poddać drobiazgowej renowacji
konserwatorskiej. Drzwi zewnętrzne wyposażyć w nowe okucia umożliwiające ich
natychmiastowe otwarcie (oba skrzydła naraz) oraz wyposażyć w elektryczny mechanizm
otwierania z zastosowaniem detektora ruchu. Drzwi wewnętrzne wymienić zgodnie z
zestawieniem stolarki drzwiowej. W przypadku konieczności wymiany stolarki należy sprawdzić
nośność istniejącego nadproża i ewentualnie wzmocnić je prętami stalowymi. Drzwi opisać
trwale numerami czcionką arial zgodnie z wytycznymi Inwestora. Drzwi istniejące o wartości
historycznej poddać kompleksowej renowacji z usunięciem wszystkich powłok malarskich,
montażem samozamykaczy, dwóch zamków patentowych, wymianą częściową przeszkleń i ich
uzupełnieniem.
W ościeżach należy wykonać docieplenie o grubości 4 cm.
7.13. Sanitariaty
W budynku na każdej kondygnacji za wyjątkiem +2 i -2 zaprojektowano zespół sanitarny złożony
z sanitariatu damskiego, męskiego i dla osób niepełnosprawnych oraz pomieszczenia
gospodarczego. Zaprojektowano liczbę oczek zgodną z obowiązującymi przepisami.
Planowana liczba użytkowników: 520 osób. Przyjęto po 260 mężczyzn i 260 kobiet t.j. 260 / 20
osób/oczko = 13szt oczek damskich, oraz 260 / 30 osób/oczko = 8,6 =9szt oczek.
W sanitariatach zaprojektowano przedsionki wyposażone w umywalki oraz sanitariaty
wyposażone w wentylację mechaniczną wywiewną podłączoną do istniejących kanałów
wentylacji grawitacyjnej załączaną czujkami ruchu wyposażonymi w czujnik zmierzchowy
Sterowanie oświetleniem odbywa się również czujnikiem ruchu.
Zaprojektowano ułożenie płytek podłogowych 40x40cm antypoślizgowych o klasie R12,
odpornych na plamienie, klasa ścieralności T / IV, oraz ułożenie płytek ceramicznych ściennych
30x20cm szkliwionych odpornych na plamienie od sufitu do podłogi. Zaprojektowano
44
wyposażenie pomieszczeń sanitarnych w lustra łazienkowe ze szkła krystalicznego, z powłoką
odblaskową odporną na klej montażowy, krawędzie szlifowane, lustro klejone do ściany w
przestrzeni pozostawionej między płytkami. Standard wyposażenia w biały montaż:
Toalety: zaprojektowano wc w postaci toalet kompaktowych z podejściem wody i zaworem
dolnym (kompakt podwieszany na stelażu – zabudowany) oraz w sanitariatach w których nie ma
wymaganej szerokości toalety kompaktowe stojące z podejściem prostym oraz z podejściem
wody i zaworem dolnym.
Pisuary: zaprojektowano jako pisuary z górnym doprowadzeniem wody i z baterią czasową
(podwieszany – zabudowany).Wysokość pisuaru 65cm.
Umywalki: o wymiarach min. szerokość 60cm, zaprojektowano jako umywalki wiszące z
półpostumentem z otworem na baterie stojącą, czasową z podświetleniem ( światło migające woda otwarta, światło stałe - woda zamknięta) bez korka. Zaprojektowano baterie umywalkowe i
do pisuarów jako baterie bezdotykowe sterowane elektrycznie z baterii. Wysokość umywalki
88cm. Wysokość komory gospodarczej 65cm.
Przygotowanie ciepłej wody w sanitariatach odbywa się centralnie z węzła c.o.
Zaprojektowano wykonanie:
- demontaż istniejących stropów.
- montaż nowych stropów, wg. projektu konstrukcyjnego
- nowych warstw posadzkowych,
- wymianę wewnętrznej instalacji elektrycznej w obrębie łazienek, montaż opraw
oświetleniowych i nadlustrowych
- wymianę wewnętrznej instalacji wod-kan i c.o.
- wykonanie obudowy stropów płytą H2 (gkbi),
- wykonanie nowych okładzin ceramicznych od podłogi do sufitu,
- montaż kabin sanitarnych, przyborów sanitarnych oraz wyposażenia łazienek,
- montaż nowych grzejników c.o.,
- montaż listew aluminiowych o szer. min 20mm przystosowanych do łączenia różnych
nawierzchni pcv/terakota
- montaż stolarki drzwiowej o szer. użytkowej min. 90cm wraz z ościeżnicami opaskowymi,
drewnianymi,
- we wszystkich pomieszczeniach socjalnych zaprojektowano montaż szafek podwieszonych
podumywalkowych zamykanych na zamek patentowy wykończonych jak kabiny natryskowe w
okleinie hpl.
Sanitariaty należy wyposażyć w biały montaż, dozowniki mydła, uchwyty na papier, lustra
nadumywalkowe montowane na klej w licu glazury, uchwyty i osprzęt dla osób
niepełnosprawnych. Wysokość montażu umywalek przewidziano na 88cm.
7.14. Dźwig dla osób niepełnosprawnych.
Zaprojektowano budowę nowego szybu dźwigowego w konstrukcji żelbetowej. W poziomie
piwnicy od poziomu ławy do posadzki piwnicy należy wykonać izolację ścian szybu dźwigowego
w technologii tradycyjnej typu ciężkiego masami bitumicznymi o gr. 50mm oraz 2x papą
termozgrzewalną. Dodatkowo należy wykonać izolację 2x papą termozgrzewalną bezpośrednio
na chudym betonie. Izolację poziomą połączyć z pionową uzyskując w ten sposób wannę
szczelną.
7.15. Dane techniczne dźwigu dla osób niepełnosprawnych.
Dane ogólne
Typ dźwigu
Udźwig nominalny
Prędkość
Wysokość podnoszenia
Liczba dojść/przystanków
Przepisy
Wymiary szybu
Dźwig elektryczny osobowy, bez maszynowni, dla os. niepełnosprawnych.
Min. 1150 kg lub 15 osób
Min. 1,60 m/s
23,44 m
Dźwig zatrzymuje się na 7 przystankach.
Ilość dojść od strony przystanku podstawowego: 6
Ilość dojść po przeciwnej stronie: 1
Dyrektywa Dźwigowa 95/16/WE
Min.1900 mm szerokosc x 2460 mm glebokosc +/- 25mm
45
Głębokość podszybia
Wysokość nadszybia
Konstrukcja szybu
Podzespoły mechaniczne
Przeciwwaga
Prowadnice
Liny
Kabina
Wymiary kabiny
Konstrukcja
Sufit i oświetlenie kabiny
Frontowa ściana kabiny
Podłoga kabiny
Poręcz
Listwy przypodłogowe
Sygnalizacja w kabinie
Drzwi
Wymiary drzwi
Typ drzwi
Drzwi kabinowe
Drzwi szybowe
Typ progu
Próg drzwi przystankowych
Sygnalizacja przystankowa
Min.1300 mm
Min. 3900 mm - podany wymiar nadszybia jest mierzony od posadzki
ostatniego przystanku wykończonej na gotowo do spodu haka.
Żelbetowa
Ciężarki zamocowane w konstrukcji ramowej, która porusza się w
prowadnicach, w podszybiu zastosowano fartuch osłonowy.
Pod szybem niedozwolone są pomieszczenia, w których mogą przebywać
ludzie.
Do prowadnic kabinowych zastosowano specjalne profile stalowe ciągnione
na zimno. Prowadnice przeciwwagowe to profile wykonane z blachy giętej
na zimno, utwardzane powierzchniowo i cynkowane ogniowo. Prowadnice
są mocowane wspornikami do ścian szybu co 2,5 m.
Zastosowanie odpowiedniej ilości lin, z zawieszeniem sprężynowym
zapewnia równomierne obciążenie układu linowego oraz minimalne ich
wydłużenie. Układ linowy wykonany jest z przełożeniem min. 2:1.
1400 mm szerokość x 1850 mm głębokość x 2400 mm wysokość
Konstrukcja wsparta na ramie z profili stalowych, z chwytaczami i
prowadnikami ślizgowymi, ściany kabiny panelowe, pokryte materiałem
tłumiącym drgania. Rama podparta na krążkach linowych mocowanych pod
kabiną. Wentylacja kabiny poprzez otwory w dolnej części ścian. Dodatkowo
zastosowany jest wentylator. Kabina przelotowa.
Typ CL151 z oświetleniem LED
Stal nierdzewna szczotkowana
Stal nierdzewna szczotkowana
Winylowa
Poręcz na ścianie prawej.
Poręcz stalowa trójkątna z zaokrąglonymi zakończeniami Stal nierdzewna
szczotkowana.
Stal nierdzewna szczotkowana)
Panel dyspozycji, wyświetlacz matrycowy przewijany
Obudowa: poliwęglan.
Przyciski okrągłe
Oznaczenia wypukłe
Przycisk przystanku podstawowego oznakowany zielonym
pierścieniem
Przycisk zamykania drzwi.
Przycisk otwierania drzwi.
Typ klucza półcylinder
1100 mm szerokość x 2300 mm wysokość
Dwupanelowe teleskopowe
Stal nierdzewna z wytłoczonym wzorem
Zastosowano ogranicznik siły domykania, by uchronić osoby w sytuacji
przycięcia przez skrzydła drzwi. Zmniejsza to również ryzyko uszkodzenia
drzwi czy przedmiotów w obszarze drzwi. Drzwi wyposażono w kurtynę
świetlną, mocowaną do progu.
Drzwi z wąską ramą
Stal nierdzewna z wytłoczonym wzorem
Drzwi mocowane kotwami rozprężnymi
Typ z listwą maskującą o szerokości 48mm, dopuszczalna grubość
posadzki od 30mm do 130mmTyp C1 z listwą maskującą o szerokości
48mm, dopuszczalna grubość posadzki od 30mm do 130mm
Wykonany z profilu stalowego z aluminiową nakładką wierzchnią
Na każdym przystanku kaseta z jednym przyciskiem.
Obudowa: poliwęglan. Przyciski z podświetleniem białym. Kasety
montowane na ścianie.
Wskaźnik lokalizacji dźwigu na wszystkich kondygnacjach
46
Drzwi przystankowe
Numer
Oznaczenie
kondyknacji
kondygnacji
1C
-1
2
0
3
1
4
2
5
3
6
4
7
5
Wyposażenie układu sterowania
Materiał wykończeniowy
Klasa odporności ogniowej
Stal
Stal
Stal
Stal
Stal
Stal
Stal
Drzwi
Drzwi
Drzwi
Drzwi
Drzwi
Drzwi
Drzwi
nierdzewna z wzorem
nierdzewna z wzorem
nierdzewna z wzorem
nierdzewna z wzorem
nierdzewna z wzorem
nierdzewna z wzorem
nierdzewna z wzorem
o odporności ogniowej EI30
Dzwonek alarmowy na dachu kabiny. Informacja głosowa w kabinie.
Automatyczne poziomowanie kabiny.
Oświetlenie awaryjne kabiny. Wskaźnik lokalizacji dźwigu z wyświetlaczem
graficznym. Dwa przyciski bezpieczeństwa stop w szybie. Łączność głosowa
(interkom) kabina-panel serwisowy. Komunikacja dwustronna z centrum
zgłoszeniowym . Rygiel drzwi kabinowych z urządzeniem do awaryjnego
otwierania. Automatyczne wyłączenie oświetlenia w kabinie po
zrealizowaniu dyspozycji. Wyłącznik dźwigu w kabinie (klucz) - drzwi
otwarte, oświetlenie w kabinie włączone. W standardzie oświetlenie szybu,
wyłącznik główny, zabezpieczenia elektryczne. Instalacja szybowa w
korytkach plastikowych. Filtr przeciwzakłóceniowy. Wentylator na kabinie o
wydajności 120 m3/h.
Napęd
Typ napędu
Moc wyjściowa napędu
Prąd znamionowy
Prąd rozruchowy
Zasilanie napędu
Oświetlenie
Położenie napędu
Sterowanie
Typ sterowania
Panel serwisowy i uwalniania
awaryjnego
Układ zdalnego alarmowania
Kontakt
Napęd bezreduktorowy, trójfazowy silnik synchroniczny ze zintegrowanym
kołem ciernym, wykonanym z odlewu odpornego na ścieranie. Podwójny
układ hamulców elektromagnetycznych. Okładziny szczęk hamulcowych
wykonane z materiału niezawierającego azbestu. Ręczne luzowanie
hamulców w sytuacjach awaryjnych.
6.70 kW
17.00 A
21.00 A
3 x 400 V, 50 Hz
230 V, 50 Hz
Izolowany wibracyjnie zespół napędowy mocowany bezpośrednio do
prowadnic w nadszybiu, po stronie przeciwwagi - brak konieczności budowy
maszynowni.
Zbiorcze w dół
Dźwig pojedynczy
Elementy serwisowe i awaryjnego uwalniania znajdują się w panelu na
najwyższym przystanku. Elementy serwisowe i awaryjnego uwalniania
znajdują się w panelu na najwyższym przystanku. Dostęp do elementów
układu sterowania tylko dla osób upoważnionych.
Uwaga: musi być zapewniony dostępu do kondygnacji, na której znajdują
się elementy układu sterowania.
Panel zabudowany w ramie drzwi przystankowych. Wykonany ze stali
nierdzewnej szczotkowanej.
Panel serwisowy montowany na ścianie. Wykonany z stali nierdzewnej
szczotkowanej
Kontakt to system bezpośredniej komunikacji dwustronnej pomiędzy
osobami znajdującymi się wewnątrz kabiny, a Centrum Zgłoszeniowym
dostępnym przez 24 godziny, 7 dni w tygodniu.
8. ELEWACJE / STROPODACH
Przed przystąpieniem do jakichkolwiek prac elewacyjnych należy szczelnie osłonić szyby
okienne. Prace konserwatorskie dotyczące elewacji w zależności od podłoża podano
poniżej.
8.1. Cegła
1.
Po ustawieniu rusztowań należy przejść elewację i zlokalizować miejsca silnego
osłabienia cegły. Należy przejrzeć głównie partie z wysoleniami, zaciekami, partie przyrynnowe,
fragmenty z dużymi ubytkami, partie pod i nad okienne. Należy przyjąć 30% powierzchni cegły
47
do wzmocnienia. Do wzmocnienia należy użyć preparatu opartego na estrach kwasu
ortokrzemowego spełniającego wymagania hydrofilności – przez nanoszenie pędzlem lub
rozpylaczem. Po wzmocnieniu materiału należy odczekać ok. 21 dni w rejonach wzmacnianych
przed przystąpieniem do dalszych prac w celu właściwej reakcji wzmacniającej.
2.
Jeżeli zniszczenia cegły są duże (kruszy się bardzo mocno, pęka pod dotknięciem, ma
zniszczone 10% lica należy ją usunąć i wstawić cegłę licową dopasowaną parametrami do
materiału oryginalnego ( kolorem, fakturą oraz właściwości fizyko-mechanicznych - wykonać
badania).
3.
Miejsca zaatakowane przez glony, charakteryzujące się zielonymi przebarwieniami cegły
należy zdezynfekować preparatem – 100% pow.
4.
Całość elewacji należy umyć bardzo dokładnie gorącą wodą pod ciśnieniem przy
pierwszym myciu bez użycia preparatów chemicznych. Za drugim razem należy oczyścić
powierzchnię 1-1,5% kwasem HF (bezwzględnie nie zwiększać stężenia) lub gotowym
preparatem. W miejscach zbitych przebarwień doczyścić mechanicznie i ściernie.
5.
Widoczne są partie gdzie występują wyraźne zaplamienia solne. Te fragmenty należy
obłożyć okładem z bentonitu i piaski szklarskiego w proporcjach 1:6, lub z pulpy i piasku
szklarskiego narzucając okład pistoletem grawitacyjnym. Okład należy pozostawić do
całkowitego wyschnięcia.
6.
Należy usunąć wszelkie korodujące kotwy żelazne pomiędzy warstwami cegieł z
elewacji, nie spełniające żadnej funkcji. Inne, konieczne do pozostawienia należy oczyścić
mechanicznie szczotkami drucianymi lub ściernie, a metal należy po zabezpieczeniu farbą
antykorozyjną pomalować czarną farbą do metalu.
7.
Jeżeli ubytek zajmuje więcej niż 10% powierzchni cegły, należy wymienić całą cegłę na
nową dopasowana parametrami do starej (patrz badania petrograficzne) Bardzo drobne ubytki w
materiale ceramicznym należy uzupełnić zaprawą mineralną drobnoziarnistą. Powierzchnie kitu
uzupełnionego powlec laserunkiem: farbą podkładową i nawierzchniową w kolorze cegły.
8.
Spoiny elewacji w partii pomiędzy cegłami tam, gdzie się kruszy i wypada należy
wymienić na nową na wzór oryginału ( patrz badania petrograficzne) z materiału trasowowapiennego wykonanego na zamówienie w kolorze jak oryginał. Należy wykonać próby na
elewacji przed ostatecznym położeniem na całości.
9.
Całość elewacji ceglanej należy zahydrofobizować przez naniesienie preparatu.( zabieg
należy wykonywać przez spryskiwanie albo nanoszenie powoli pędzlem typu ławkowiec na tyle
długo w jednym miejscu, żeby dobrze nasycić materiał ceramiczny. Należy założyć dwukrotne
nasycenie mokre w mokre ceramiki.
8.2. Kraty elewacyjne
Kraty okienne należy przeznaczyć do demontażu.
8.3. Termorenowacja elewacji
Na podstawie opracowanego audytu energetycznego zaprojektowano minimalne docieplenie
elewacji oraz stropodachu.
Projektuje się skucie warstwy tynku zewnętrznego w złym stanie technicznym tj. zbicie tynku z
opasek oraz w całości zbicie tynku z elewacji poniżej poziomu terenu oraz docieplenie ścian
szczytowych nad poziomem terenu i wszystkich ścian poniżej poziomu terenu.
Ściana po stronie zewnętrznej od poziomu terenu do gzymsu /attyki budynku zostanie
docieplona metodą lekką w systemie - warstwą styropianu grafitowego o Lambda=0,031W/m2K
EPSP 100 (styropian półtwardy samo gasnący) o grubości 10 cm i otynkowana tynkiem
mineralnym gładkim na siatce. Płyty styropianowe należy kotwić za pomocą dybli min.
4dyble/m2.
Ściana w poziomie piwnicy cokołu i min. 300 cm poniżej poziomu terenu lub do wierzchu ław
fundamentowych zostanie docieplona płytami polistyrenowymi ze styropianu twardego EPSP
200 gr.10cm i w pasie cokołu i w elewacjach północnej i południowej obłożona płytką
klinkierową mrozoodporną o wymiarach 12x25cm (kolor do uzgodnienia z Zamawiającym) –
fuga 0,5cm w kolorze uzgodnionym z Zamawiającym. Styropian wzmocnić podwójną siatką w
pasie do 3m od poziomu terenu, oraz na narożnikach.
48
Kolorystykę projektant podał na rysunkach. Listwę startową zaprojektowano jako aluminiową.
Zaprojektowano odkopanie elewacji na głębokość ław fundamentowych i min.150cm w części
niepodpiwniczonej i podpiwniczonej do głębokości min 400cm, zasypanie i zagęszczenie gruntu
oraz wykonanie w tym miejscu nawierzchni z płyt chodnikowych o szerokości 0,5 m ze spadkiem
1% od budynku. Z biegów schodów zewnętrznych głównych i od strony dziedzińca należy
usunąć tynk i okładziny. Policzki zewnętrznych biegów schodowych tynkować tynkiem
mineralnym cokołowym zgodnie z kolorystyką.
Po zakończeniu prac izolacyjnych zewnętrzne ściany budynku należy przysypać do poziomu
terenu, zagęścić warstwami do Id –0,5, wykonać podsypkę piaskowo-cementową i wykonać
warstwy nawierzchniowe.
8.4. Pokrycie dachu
Należy zastosować następujące warstwy pokrycia dachu:
- blacha tytan – cynk 0,7 mm,
- mata strukturalna – membrana odwadniająca dachowa,
- papa podkładowa, termozgrzewalna,
- płyta OSB o gr. 22 mm na pióro wpust,
- kontrłata,
- membrana paroprzepuszczalna,
- krokwie dachowe,
- pustka powietrzna
- wełna mineralna
- folia paroizolacyjna – 2x DF na ruszcie stalowym
Papę należy wywinąć na kominy oraz attyki i dodatkowo w tych miejscach pokryć blachą
mocowaną na rąbek stojący ze spadkiem na zewnątrz.
W dachu umieszczono klapę wyłazową z budynku wbudowaną w połać dachową. Wyłaz
dachowy należy osadzać zgodnie z instrukcją producenta i wyposażyć w zamek patentowy oraz
siłowniki.
Projektuje się montaż drabin na dachu w istniejących miejscach i nowych lokalizacjach
umożliwiające komunikację na dachu zgodnie z rysunkami detalu.
Na dachu należy ukształtować przeciwspadki przy kominach z papy, oraz oknach, a papę
wywinąć i dobrze zaizolować. Wszystkie istniejące kominy należy przemurować na wysokość
min. 2 cegieł i zamknąć daszkiem żelbetowym z okapem wysuniętym min. 6cm poza obrys
zewnętrzny szachtu.
W trakcie wykonywania prac remontowych na dachu odpowiednio zabezpieczyć budynek
piętrem przed uszkodzeniem i zalewaniem wodą opadową.
9. WYPOSAŻENIE TECHNICZNE OBIEKTU
Remontowi i wymianie ulegają, wewnętrzna instalacja wod-kan, wewnętrzna instalacja
elektryczna, wewnętrzna instalacja c.o., wszystkie przykanaliki instalacji kanalizacji deszczowej
ze stojakami podrynnowymi oraz daszkiem. Projektuje się nową wewnętrzną instalację
hydrantową dn25, instalację wentylacji mechanicznej.
9.1. Instalacje elektryczne
Budynek będzie zasilany z istniejącej stacji transformatorowej na podstawie obecnej umowy.
Projektuje się nową instalację elektryczną wg. pt instalacji elektrycznych z istniejącego układu
pomiarowego zlokalizowanego w złączu kablowym.
Obecnie w budynku projektuje się nową wewnętrzną instalację elektryczną, oświetleniową,
zasilania komputerów i wentylacji mechanicznej, odgromowa, oświetlenia ewakuacyjnegoawaryjnego oraz podświetlenia elewacji frontowej budynku. Szczegóły w Pw Instalacje
elektryczne.
9.2. Rurarz instalacji teletechnicznych
49
Projektuje się rurarz dla instalacji okablowania strukturalnego, instalacji kontroli dostępu SKD,
instalacji komputerowej, telefonicznej, AV, CCTV oddymiania, SAP i p.poż, SWIN
antywłamaniowej.
Szczegóły w Pw.
9.3. Instalacja wod-kan
Budynek jest wyposażony w wewnętrzną instalację wod-kan., która ulegnie wymianie.
Instalacja kanalizacji sanitarnej należy wpiąć w odcinek od strony budynku sąsiedniego przy
ul. Tkackiej (wymiana w 100% całości instalacji kanalizacyjnej, zlokalizowanej w budynku
Internatu).
Zlokalizowano nowe piony kanalizacyjne i piony wody zimnej i ciepłej z licznikiem zużycia w
studzience wodomierzowej. Zaprojektowano wydzielone przyłącze wody od strony ulicy
Łaziebnej. Szczegóły wg. Pw. Instalacje sanitarne.
9.4. Instalacja kanalizacji deszczowej
Budynek jest wyposażony w instalację kanalizacji deszczowej, która ulegnie wymianie.
Zaprojektowano nowe i wymieniono istniejące piony kanalizacji deszczowej, rynny i rury
spustowe. Zaprojektowano nowe odwodnienia liniowe oraz odwodnienie schodów zejściowych z
systemem czasowej retencji wody z zaworem burzowym w trakcie deszczy nawalnych.
Projektuje się wymianę wszystkich przykanalików instalacji kanalizacji deszczowej ze stojakami
podrynnowymi oraz daszkiem. Szczegóły wg. Pw. Instalacje sanitarne.
9.5. Instalacja c.o.
Budynek jest wyposażony w wewnętrzną instalację c.o., która ulegnie wymianie.
Lokalizacja pionów c.o. pozostaje bez zmian. Instalacja wymieniona na instalacje z rur PE.
Szczegóły wg. Pw Instalacje sanitarne.
9.6. Instalacja wentylacji mechanicznej i klimatyzacji.
Budynek jest wyposażony będzie w wewnętrzną instalację mechaniczną nawiewno-wywiewną,
instalację wywiewną wspomaganą mechanicznie z sanitariatów, instalację wywiewną z pieców
technologicznych, instalację grawitacyjną wspomaganą mechanicznie z pomieszczeń
laboratoryjnych i odciągi miejscowe. W budynku zaprojektowano instalację klimatyzacji
poszczególnych grup pomieszczeń oraz klimatyzację pomieszczeń na piętrze +4.
Zaprojektowano lokalizację głównych pionów wentylacji mechanicznej w korytarzu i komunikacji
ogólnej. Pomieszczenie wentylatorni zlokalizowano w poziomie +4. Szczegóły wg. Pw Instalacje
sanitarne.
10.
CHARAKTERYSTYKA EKOLOGICZNA OBIEKTU
10.1. Opis wpływu na środowisko przyrodnicze
Projektowany remont i przebudowa nie będzie miała negatywnego wpływu na środowisko
przyrodnicze. W sąsiedztwie znajduje się drzewostan i krzewów, lecz nie zachodzi konieczność
wycinki drzew. Zastosowane energooszczędne rozwiązania projektowe pozwolą na racjonalne
gospodarowanie energią. Nie występuje emisja spalin gazowych.
Wytwarzane odpady bytowe będą usuwane okresowo przez odpowiednie jednostki
oczyszczania i nie będą powodowały zanieczyszczenia środowiska. Ponadto nie przewiduje się
innego oddziaływania projektowanej inwestycji na środowisko.
10.2. Zapotrzebowanie na wodę i odprowadzenie ścieków
Przewiduje się dobowe zapotrzebowanie na wodę oraz zrzut ścieków w wysokości na
dotychczasowym poziomie.
10.3. Emisja zanieczyszczeń gazowych, pyłowych i płynnych
W związku z planowaną inwestycją nie przewiduje się emisji zanieczyszczeń gazowych,
pyłowych i płynnych
50
10.4. Wytwarzanie odpadów stałych
Przewiduje się wytwarzanie odpadów w dotychczasowej ilości.
Odpadki zbierane będą w pojemnikach ustawionych w projektowanej komorze śmietnikowej w
budynku. komora będzie wyposażona w złączkę do węża, kratkę ściekową, wentylacje
grawitacyjną wspomaganą mechanicznie i drzwi zewnętrzne z kratką oraz daszek. Opróżnianie
pojemników wykonywać będzie specjalistyczne przedsiębiorstwo oczyszczania na podstawie
odpowiednich umów zawartych z Inwestorem na etapie oddawania obiektu do użytkowania.
10.5. Emisja hałasu (wibracje i promieniowanie)
Nie przewiduje się emisji hałasu, wibracji i promieniowania przez projektowaną inwestycję.
10.6. Wpływ na istniejący drzewostan, glebę i wody powierzchniowe
i podziemne
Na przedmiotowym terenie nie istnieje drzewostan. Inwestycja nie będzie negatywnie wpływała
na glebę, wody podziemne i powierzchniowe.
10.7. Ocena przyjętych rozwiązań pod względem eliminacji negatywnego
wpływu inwestycji na środowisko
Nie przewiduje się negatywnego wpływu inwestycji na środowisko.
Projektowane przegrody zewnętrze, spełniające wymagania normy dotyczącej ochrony cieplnej,
ograniczają straty energii cieplnej, a tym samym ograniczają zużycie energii do celów
grzewczych.
51
11. PROJEKTOWANA CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
NIEMIESZKALNEGO
11.1. Zzgodnie z § 329 ust. 1 i 2 p-kt 1, dotyczącego § 328 ust. 1 i 2 rozporządzenia
Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w spawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie z późn.zm.
Charakterystyka energetyczna, obiektu budowlanego wykonano na podstawie Rozporządzenia Ministra
Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. 2012 nr 0 poz. 462), Rozporządzenia Ministra
Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać
budynki i ich usytuowanie (Dz. U. 2002 nr 75 poz. 690 z późniejszymi zmianami), Ustawy z dnia 7 lipca
1994 r. - Prawo budowlane (Dz. U. 2010 nr 243 poz. 1623) oraz Rozporządzenia Ministra Infrastruktury z
dnia 6 listopada 2008 r. w sprawie metodologii obliczania charakterystyki energetycznej budynku
stanowiącej samodzielną całość techniczno - użytkową oraz sposobu sporządzania i wzorów świadectw
ich charakterystyki energetycznej (Dz. U. 2008 nr 201 poz. 1240).
Powierzchnia o regulowanej temperaturze Af [m2]:
Powierzchnia zabudowy [m2]:
Kubatura budynku [m3]:
Zapotrzebowanie mocy grzewczej [kW]:
Zapotrzebowanie mocy chłodniczej [kW]:
3171
649,16
11293
224,52
101,29
Bilans mocy i sprawności urządzeń stanowiących stałe wyposażenie budowlano – instalacyjne.
Moc
Sprawność
Sprawność
Sprawność
Urządzenia grzewcze:
[kW]:
wytworzenia:
transportu:
regulacji:
Węzeł cieplny
224,52
0,97
0,98
0,93
Urządzenia chłodnicze:
Układ systemu VRF
Split
Moc
[kW]:
215,3
26
Sprawność
wytworzenia:
3
3
Sprawność
transportu:
1
1
Sprawność
regulacji:
0,98
0,97
Zestawienie przegród budowlanych i ich współczynnik ów przenik ania ciepła.
Współczynnik U [W/m2· K]
Przegrody budowlane
Projektowany Dopuszczalny
Ściana zewnętrzna
0,20-0,25
0,250
Okna
1,300
1,300
Drzwi zewnętrzne
1,700
1,700
Dach
0,180
0,200
Określenie rocznego zapotrzebowania na nieodnawialną energię pierwotną [kWh/m2·rok]:
Współczynnik EP[kWh/m2·rok]
Projektowany
163,55
Dopuszczalny
169,06
Współczynnik EK[kWh/m2·rok]
156,98
11.2. Właściwości cieplne przegród zewnętrznych dobrane na podstawie Audytu
Energetycznego
Współczynnik przenikania ciepła “U” .
-
STROPODACH NAD 4 PIĘTREM OCIEPLONY
d

R
52
deskowanie
folia
pustka powietrzna
0,04
folia wiatrochronna
wełna mineralna/styropian =0,031 0,18
folia paroszczelna
płyta g-k na ruszcie stalowym
0,025
0,140
0,031
3,226
0,23
0,109
3,475
Na podstawie załącznika 7
Ri= 0,12m2K/W
Re= 0,04m2K/W
R= 0,12+3,475+0,04=3,635W/m2K
Uo= 0,275W/m2K < Umax= 0,30W/m2K
11.3. Charakterystyka zaprojektowanych przegród budowlanych
Przyjęte do projektowania wartości współczynnika “U”:
2
- dla całych okien
1,1W/m K
- dla drzwi wejściowych
1,6W/m2K
11.4. Parametry sprawności energetycznej instalacji grzewczej
Przewiduje się wymianę istniejącego c.o. z korektą przebiegu podejść podgrzejnikowych.
Szczegóły wg. Pw. centralnego ogrzewania.
11.5. Dane dotyczące energooszczędności budynku
Poprzez zastosowanie odpowiedniej konstrukcji nowych przegród zewnętrznych, oraz wymianę
stolarki okiennej odpowiadającej normom ochrony cieplnej budynków, uzyskano parametry
zabezpieczające przed utratą ciepła. Rozwiązania te pozwalają na uzyskanie odpowiednich
parametrów współczynnika “U” dla przegród zewnętrznych.
11.6. Analiza możliwości zastosowania alternatywnych źródeł energii
Rozbudowa budynku Akademii Sztuki w Szczecinie polega na nadudowie częściowej ostatniej
kondygnacji. Powierzchnia użytkowa nadbudowy wynosi c.a.509,13m2 w stosunku do
powierzchni całkowitej budynku 3172,89 m2 co stanowi ok. 16% powierzchni całego obiektu.
Z analizy możliwości zastosowania zamiennych źródeł energii w stosunku do obecnego
źródła ciepła - węzeł ciepłowniczy SEC Szczecin wynika, że nie ma możliwości dla tak
małej kubatury racjonalnego zastosowania alternatywnych źródeł energii niż węzeł
ciepłowniczy.
12.
UWAGI OGÓLNE
12.1. Projekt jest objęty prawem autorskim. Wszelkie kopiowanie, powielanie
i dokonywanie zmian w projekcie bez zgody jednostki projektowej jest niedozwolone.
Uwaga powyższa nie dotyczy Inwestora.
12.2. Roboty budowlano-montażowe wykonać zgodnie z normami., przestrzegając
warunków BHP i p.poż. oraz zgodnie z wymogami sztuki budowlanej.
12.3. Wszystkie wbudowane materiały i wprowadzone urządzenia winny posiadać
certyfikaty.
12.4. Wprowadzone rozwiązania projektowe są zgodne z obowiązującymi przepisami
Bezpieczeństwa i Higieny Pracy, lecz uzgodnienie nie jest wymagane.
53

Opis techniczny - modyfikacja

Transkrypt

Podobne dokumenty

Projekt Jaspis - MTM STYL sp. z o.o. Sp. k.

KONSTR. opistechniczny_wykonawczy_budynek E

Dlubal Software · Program do analizy i wymiarowania konstrukcji

Prefabrykowana ściana warstwowa PRECON

Standard prac wykończeniowych w części wspólnej budynku i

Pobierz - Central Park Szczecin

Standardy Techniczne Wyposażenie mieszkania

Projekt domu: AM SARA CE

opis techniczny do kosztorysu
