Plan poziomy
mieszkania

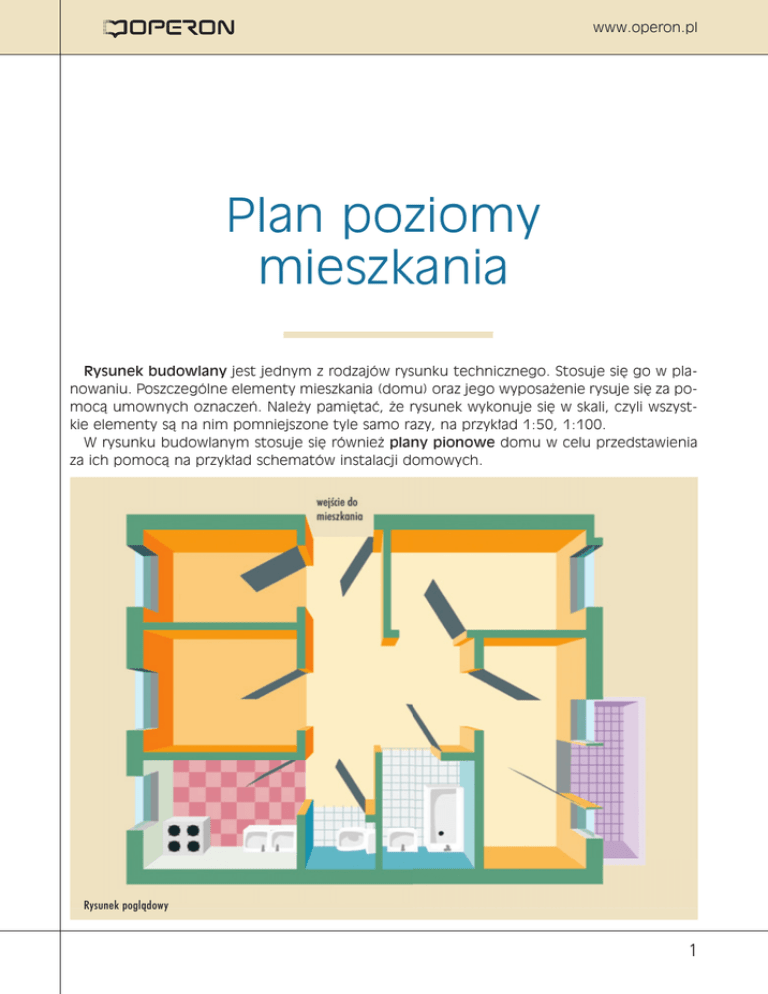

Rysunek budowlany jest jednym z rodzajów rysunku technicznego. Stosuje si´ go w planowaniu. Poszczególne elementy mieszkania (domu) oraz jego wyposa˝enie rysuje si´ za pomocà umownych oznaczeƒ. Nale˝y pami´taç, ˝e rysunek wykonuje si´ w skali, czyli wszystkie elementy sà na nim pomniejszone tyle samo razy, na przyk∏ad 1:50, 1:100.
W rysunku budowlanym stosuje si´ równie˝ plany pionowe domu w celu przedstawienia
za ich pomocà na przyk∏ad schematów instalacji domowych.
Rysunek poglàdowy
1
www.operon.pl
To samo mieszkanie przedstawione za pomocà rysunku technicznego budowlanego
Niektóre symbole stosowane w rysunku budowlanym
Sporzàdzanie planu jest istotne nie tylko na etapie projektowania uk∏adu mieszkania, ale
równie˝ na etapie meblowania go i wyposa˝ania w ró˝nego rodzaju sprz´t.
Meblowanie mieszkania jest uzale˝nione mi´dzy innymi od:
w wielkoÊci powierzchni do zagospodarowania;
w gustu w∏aÊciciela;
w mo˝liwoÊci ekonomicznych w∏aÊciciela.
Wa˝ne jest zachowanie pewnych zasad zwiàzanych z zagospodarowaniem przestrzeni.
Przede wszystkim nale˝y pami´taç o zasadzie funkcjonalnoÊci. Polega ona na wydzieleniu
2
www.operon.pl
w mieszkaniu miejsc przeznaczonych do okreÊlonych sta∏ych czynnoÊci, na przyk∏ad do pracy, spania, do spo˝ywania posi∏ków, wypoczynku. Wià˝e si´ z tym ÊciÊle inna zasada, a mianowicie zasada komunikacji. Zak∏ada ona, ˝e osobom przebywajàcym w mieszkaniu nale˝y
zapewniç komfort poruszania si´ po nim. Zasada ta jest szczególnie wa˝na podczas planowania przestrzeni w poszczególnych pomieszczeniach. Nale˝y tak ustawiç meble, aby mo˝na si´
by∏o swobodnie wÊród nich poruszaç, bez koniecznoÊci omijania ich lub obchodzenia.
a
b
Wp∏yw sposobu umeblowania na komunikacj´ w pomieszczeniu: a – ruch utrudniony, b – ruch zgodny z zasadà komunikacji
Innà wa˝nà zasadà jest zasada swobodnego ruchu. Ka˝dy sprz´t w mieszkaniu wymaga
odpowiedniej przestrzeni, aby mo˝na by∏o mieç do niego dost´p i móc z niego korzystaç.
Zastosowanie zasady swobodnego ruchu w sypialni:
a – ubieranie si´ (120 cm)
b – korzystanie z szuflad (120 cm)
c – s∏anie ∏ó˝ka – wielkoÊç zale˝na od wysokoÊci ∏ó˝ka (70–100 cm)
d – sprzàtanie pod ∏ó˝kiem (120 cm)
e – przejÊcie mi´dzy ∏ó˝kami (70–85 cm)
f – przejÊcie mi´dzy ∏ó˝kiem a Êcianà (70–85 cm)
g – przejÊcie mi´dzy ∏ó˝kiem a innymi meblami (70–85 cm)
h – przejÊcie mi´dzy biurkiem a Êcianà (105–130 cm)
3
www.operon.pl
Kolejna zasada, wa˝na podczas organizowania przestrzeni w mieszkaniu, to odpowiedni
dobór koloru i Êwiat∏a. Trzeba pami´taç, ˝e ma∏e pomieszczenia lepiej malowaç na jasne kolory, dzi´ki temu optycznie si´ je powi´ksza. Wa˝ne jest dopasowanie rodzaju oÊwietlenia
do funkcji, jakà ma pe∏niç przestrzeƒ, którà si´ oÊwietla. W miejscu przeznaczonym do pracy czy odrabiania lekcji oÊwietlenie powinno byç intensywniejsze ni˝ w przestrzeni przeznaczonej do odpoczynku czy spania.
Szczególnie wa˝ne jest odpowiednie zagospodarowanie przestrzeni w kuchni, poniewa˝
sp´dza si´ tam du˝o czasu. W zwiàzku z tym nale˝y przestrzegaç kilku zasad:
w zlewozmywak korzystnie jest umieÊciç blisko okna, co zapewnia dobre oÊwietlenie pod-
czas pracy;
w zmywarka powinna sàsiadowaç ze zlewem, poniewa˝ u∏atwia to przygotowanie jej
do pracy;
w kuchenki gazowej nie wolno lokalizowaç przy oknie, gdy˝ wiatr mo˝e zdmuchnàç p∏o-
mieƒ lub zmieniç jego kierunek;
w kuchenka nie powinna staç
w rogu kuchni, utrudnia to
gotowanie na niej i swobodne przestawianie naczyƒ.
Wyró˝nia si´ cztery podstawowe sposoby zabudowy
kuchni, bioràc pod uwag´ zaplanowany ciàg komunikacyjny:
Jeden ciàg – meble i sprz´t
kuchenny sà ustawione wzd∏u˝
jednej Êciany: na poczàtku
umieszcza si´ ch∏odziark´, dalej
znajduje si´ zlewozmywak,
na koƒcu p∏yta grzejna lub kuchenka.
Dwa ciàgi równoleg∏e – meble i sprz´t sà ustawione
wzd∏u˝ Êcian po przeciwnych
stronach. W ciàgu tym zlewozmywak i p∏yta lub kuchenka
powinny staç po jednej stronie,
natomiast ch∏odziarka po przeciwnej, co w znacznym stopniu
u∏atwia poruszanie si´ mi´dzy
urzàdzeniami.
4
Zabudowa kuchni – jeden ciàg
Zabudowa kuchni – dwa ciàgi równoleg∏e
www.operon.pl
Zabudowa kuchni – kszta∏t litery L
Kszta∏t litery L – meble i sprz´t
sà ustawione wzd∏u˝ sàsiadujàcych ze sobà Êcian. Przy takim
u∏o˝eniu dwa urzàdzenia (np.
zlewozmywak i lodówka) powinny znajdowaç si´ na d∏u˝szym
boku litery L, a wzd∏u˝ krótszego
powinny staç pozosta∏e urzàdzenia (np. kuchenka).
Kszta∏t litery U – meble
i sprz´t ustawione sà wzd∏u˝
trzech Êcian, przy czym ka˝de
z urzàdzeƒ – kuchenka lub p∏yta
grzejna, zlewozmywak i lodówka
– mo˝e byç usytuowane osobno.
Zabudowa kuchni – kszta∏t litery U
Uwaga!
Je˝eli chce si´ umeblowaç jakàÊ przestrzeƒ, najlepiej jest wczeÊniej wyciàç schematy mebli i sprz´tu
z kartonu (w dwóch wymiarach), pomniejszone w takiej skali, jak schemat pokoju lub mieszkania, który si´ rysuje. Naj∏atwiej jest wówczas sprawdziç ró˝ne warianty umeblowania pomieszczenia bez koniecznoÊci przestawiania samych mebli.
5
www.operon.pl
åwiczenie 1.
Wykonaj rysunek budowlany pracowni technicznej w twojej szkole z uwzgl´dnieniem odpowiedniej skali.
6
www.operon.pl
åwiczenie 2.
Wykonaj rysunek poglàdowy swojego pokoju, a nast´pnie narysuj na nim taki uk∏ad mebli i sprz´tu, aby pomieszczenie by∏o jak najbardziej funkcjonalne i wygodne.
