WENTYLACJI BEZKANAŁOWEJ Z ODZYSKIEM CIEPŁA

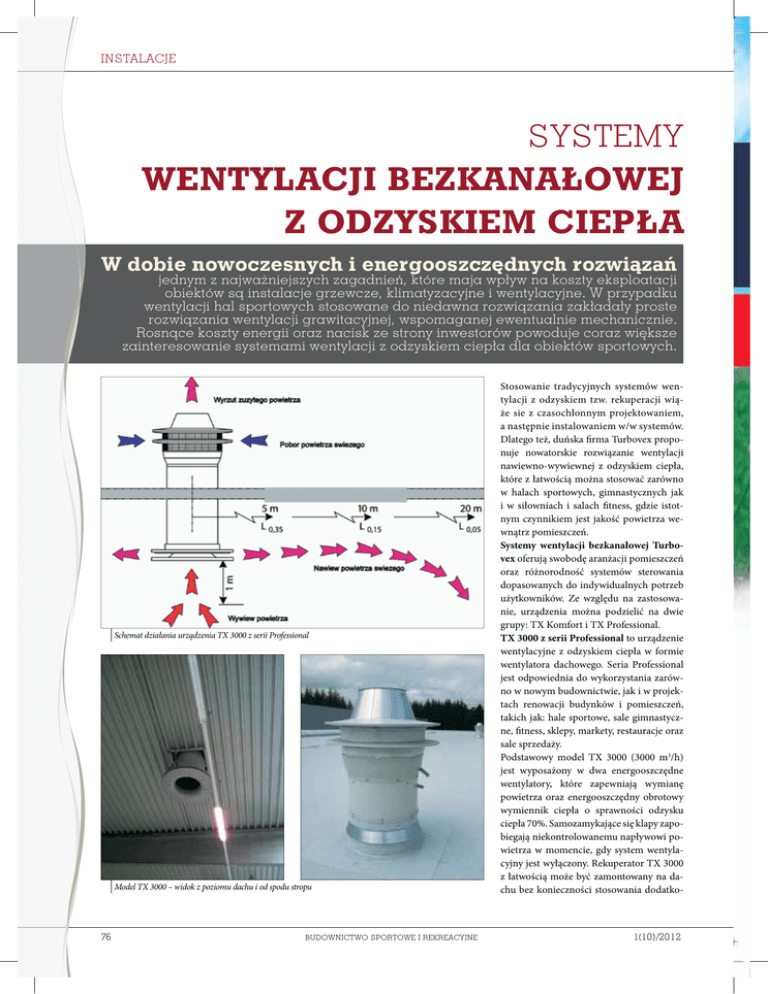

INSTALACJE SYSTEMY WENTYLACJI BEZKANAŁOWEJ Z ODZYSKIEM CIEPŁA W dobie nowoczesnych i energooszczędnych rozwiązań jednym z najważniejszych zagadnień, które maja wpływ na koszty eksploatacji obiektów są instalacje grzewcze, klimatyzacyjne i wentylacyjne. W przypadku wentylacji hal sportowych stosowane do niedawna rozwiązania zakładały proste rozwiązania wentylacji grawitacyjnej, wspomaganej ewentualnie mechanicznie. Rosnące koszty energii oraz nacisk ze strony inwestorów powoduje coraz większe zainteresowanie systemami wentylacji z odzyskiem ciepła dla obiektów sportowych. Schemat działania urządzenia TX 3000 z serii Professional Model TX 3000 – widok z poziomu dachu i od spodu stropu 76 BUDOWNICTWO SPORTOWE I REKREACYJNE Stosowanie tradycyjnych systemów wentylacji z odzyskiem tzw. rekuperacji wiąże sie z czasochłonnym projektowaniem, a następnie instalowaniem w/w systemów. Dlatego też, duńska firma Turbovex proponuje nowatorskie rozwiązanie wentylacji nawiewno-wywiewnej z odzyskiem ciepła, które z łatwością można stosować zarówno w halach sportowych, gimnastycznych jak i w siłowniach i salach fitness, gdzie istotnym czynnikiem jest jakość powietrza wewnątrz pomieszczeń. Systemy wentylacji bezkanałowej Turbovex oferują swobodę aranżacji pomieszczeń oraz różnorodność systemów sterowania dopasowanych do indywidualnych potrzeb użytkowników. Ze względu na zastosowanie, urządzenia można podzielić na dwie grupy: TX Komfort i TX Professional. TX 3000 z serii Professional to urządzenie wentylacyjne z odzyskiem ciepła w formie wentylatora dachowego. Seria Professional jest odpowiednia do wykorzystania zarówno w nowym budownictwie, jak i w projektach renowacji budynków i pomieszczeń, takich jak: hale sportowe, sale gimnastyczne, fitness, sklepy, markety, restauracje oraz sale sprzedaży. Podstawowy model TX 3000 (3000 m3/h) jest wyposażony w dwa energooszczędne wentylatory, które zapewniają wymianę powietrza oraz energooszczędny obrotowy wymiennik ciepła o sprawności odzysku ciepła 70%. Samozamykające się klapy zapobiegają niekontrolowanemu napływowi powietrza w momencie, gdy system wentylacyjny jest wyłączony. Rekuperator TX 3000 z łatwością może być zamontowany na dachu bez konieczności stosowania dodatko- 1(10)/2012 XXXXXXXXXXXX www.rekuperatory-ask.pl www.nagrzewnice-ask.pl www.promienniki-ask.pl 1(10)/2012 BUDOWNICTWO SPORTOWE I REKREACYJNE 77 INSTALACJE wych kanałów wentylacyjnych. Wymagany jest jedynie jeden otwór w dachu. Dzięki masie wynoszącej 115 kg, nie są potrzebne modyfikacje w konstrukcji dachu, ani specjalne podstawy (wymagane przy montażu zewnętrznych centrali wentylacyjnych). Nie jest również konieczne instalowanie kosztownych i czasochłonnych systemów kanałów wentylacyjnych, anemostatów nawiewnych i wywiewnych, przepustnic regulacyjnych oraz dodatkowej automatyki. Typowy montaż urządzenia TX 3000 zajmuje najwyżej jeden dzień roboczy i może być wykonany prze 2-osobową brygadę. Dla porównania montaż dachowej centrali wentylacyjnej o wydatku 3000 m3/h może trwać kilka dni w zależności od okoliczności. Do tego należy doliczyć czas potrzebny na montaż systemu kanałów wentylacyjnych i okaże się, że montaż TX 3000 to zaledwie ułamek czasu potrzebnego do zamontowania systemu wentylacyjnego przy użyciu centrali wentylacyjnej o podobnym wydatku. Jeśli porównamy koszty obu rozwiązań również okaże się, że TX 3000 pomimo stosunkowo wysokiej ceny zakupu, jest rozwiązaniem tańszym i jednocześnie, co często ma niebagatelne znaczenie, dużo szybszym w montażu, co pozwala inwestorom na skrócenie czasu inwestycji do minimum. System wentylacyjny TX 3000 może działać całkowicie automatycznie, może być również wyposażony w czujnik CO2. Odświeżanie powietrza w pomieszczeniu jest dostosowane do potrzeb wentylacyjnych, co sprawia, że w pomieszczeniu zawsze panuje komfortowa atmosfera. Możliwa jest także kontrola dzięki zastosowaniu czujnika ruchu lub czujnika wilgotności. Urządzenia z serii TX Komfort to najprostsze i najbardziej zrównoważone systemy wentylacyjne dla budynków usługowych oraz użyteczności publicznej. Produkty z tej serii zapewniają czyste, świeże powietrze i komfortowe warunki wewnątrz pomieszczeń w niemal każdej możliwej sytuacji. W obiektach sportowych najczęściej stosowane są w klubach fitness, siłowniach oraz gabinetach fizjoterapii. Ze względu na niski poziom emitowanego hałasu (maksymalnie 35 dB) urządzenia nie powodują dyskomfortu dla przebywających ludzi, a inteligentne sterowanie pozwala na oszczędności eksploatacyjne. Typoszereg serii Komfort to pięć wielkości urządzeń, od najmniejszego TX250 (250 m3/h) do największego TX1000 (1000 m3/h). Dzięki zastosowaniu silników prądu stałego firmy EBM Papst urządzenia 78 pobierają mniej energii niż tradycyjne urządzenia wentylacyjne wyposażone w silniki prądu zmiennego. W porównaniu z wentylatorami prądu zmiennego, wentylatory EC zapewniają niższy poziom hałasu oraz wyższy odzysk ciepła, co w polaczeniu z przeciwprądowym wymiennikiem ciepła o sprawności 85% pozwala osiągać znaczne oszczędności eksploatacyjne. Dalsze oszczędności można osiągnąć wybierając odpowiedni system sterowania urządzeniem. Do wyboru mamy czujniki CO2, wilgotności oraz ruchu, co sprawia, że w pomieszczeniu panują zawsze komfortowe warunki bez zbędnej utraty energii. Standardowo seria Komfort jest wyposażona w automatyczny bypass o dużej wydajności. Podczas ciepłych dni system wentylacyjny doprowadza w nocy chłodne, świeże powietrze, które zapobiega szybkiemu nagrzewaniu się pomieszczeń w ciągu dnia. Istnieje również możliwość wyposażenia urządzeń w nagrzewnice elektryczne, poprawiające komfort użytkowników w zimie. Wszystkie modele z serii nie wymagają montażu systemów kanałów nawiewno-wywiewnych, które są kosztowne i zajmują dużo miejsca. Zainstalowanie systemu wentylacyjnego nie jest czasochłonne z uwagi na niewielką potrzebę modyfikacji konstrukcji oraz szybki i łatwy montaż. Seria Komfort jest standardowo wyposażona we wspornik do montażu ściennego lub sufitowego. Typowy czas montażu urządzenia Turbovex Komfort nie przekracza 1 dnia roboczego. Reasumując, urządzenia Turbovex stanowią bardzo ciekawą alternatywę dla istniejących od dawna na rynku rozwiązań. Idea jest bardzo prosta i dlatego tak atrakcyjna, zarówno dla projektantów (system Turbovex pozwala na skrócenie czasu projektowania do minimum), jak i dla instalatorów oraz samych inwestorów. Jakub Nęciński, Alternatywne Systemy Komfortu Ilustracje z archiwum firmy Schemat działania urządzenia TX 250 z serii TX Komfort Urządzenie z serii TX Komfort zamontowane w klasie szkolnej BUDOWNICTWO SPORTOWE I REKREACYJNE 1(10)/2012
