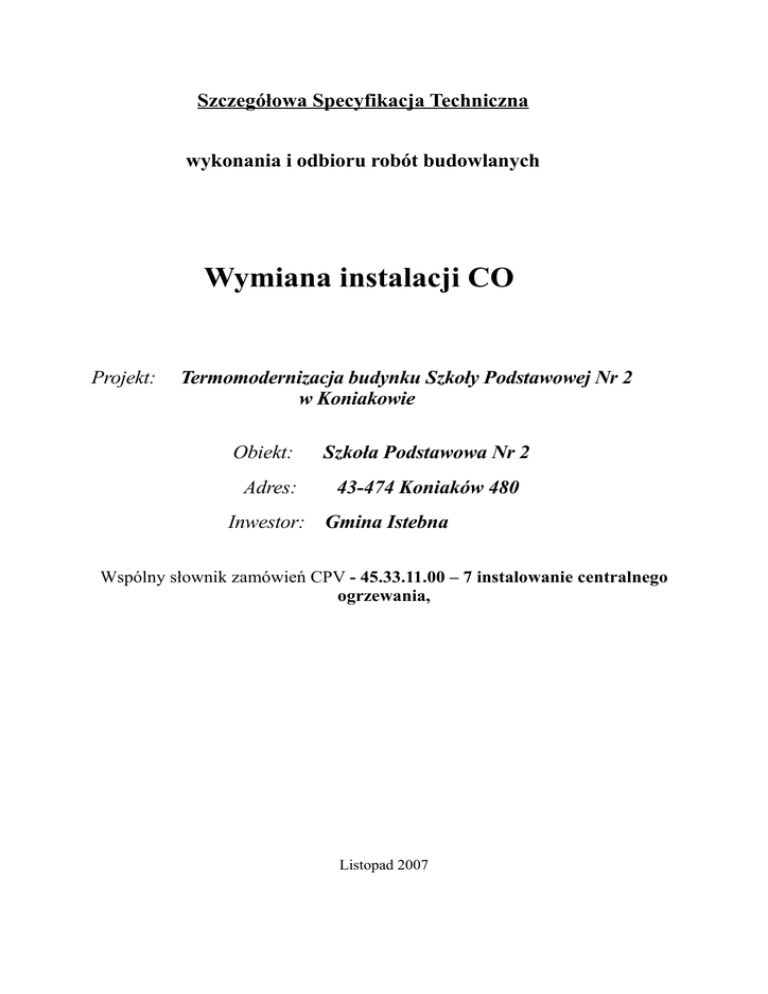

Szczegółowa Specyfikacja Techniczna
wykonania i odbioru robót budowlanych
Wymiana instalacji CO
Projekt:
Termomodernizacja budynku Szkoły Podstawowej Nr 2
w Koniakowie
Obiekt:
Adres:
Szkoła Podstawowa Nr 2
43-474 Koniaków 480
Inwestor: Gmina Istebna
Wspólny słownik zamówień CPV - 45.33.11.00 – 7 instalowanie centralnego
ogrzewania,
Listopad 2007
1. Modernizacja instalacji CO
1.1 Wstęp
Przedmiot Specyfikacji
Przedmiot niniejszej Specyfikacji Technicznej są wymagania techniczne dotyczące modernizacji
wewnętrznej instalacji CO w budynku SP Nr. 2 w Koniakowie – Rastoce.
Zakres stosowania Specyfikacji
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy
realizacji robót budowlano-montażowych.
Zakres robót objętych Specyfikacją
Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające wykonanie i
odbiór robót zgodnie z załączonym przedmiarem robót.
1.2. Instalacja centralnego rozwiązania - opis technologii
Zakresem projekt obejmuje wewnętrzną instalację centralnego ogrzewania w budynku Szkoły
Podstawowej w Koniakowie Rastoce. Temperatura wewnętrzna w poszczególnych
pomieszczeniach według PN-82/B02402. Temperatura zewnętrzna –22 oC - budynek położony w
IV strefie klimatycznej. W budynku zaprojektowano ogrzewanie wodne, dwururowe, pompowe o
parametrach 70/55 oC, z rozdziałem dolnym:
- główne przewody rozdzielcze, zasilające piony pomieszczeń budynku szkoły poprowadzić w
piwnicy pod stropem parteru,
- przewody zasilające grzejniki za pomocą gałązek cu 15.
Przewody rozdzielcze w obrębie piwnicy zaizolować, natomiast piony zaizolować i
zabudować lub schować pod tynkiem.
Sposób rozprowadzenia przewodów rozdzielczych przedstawiono na rzutach kondygnacji –
rysunki CO/02-04. Przewody rozdzielcze i piony dla czytelności rysunków, narysowano
schematycznie.
Grzejniki:
W pomieszczeniach Szkoły jako elementy grzejne zastosowano grzejniki stalowe płytowe
COSMONOVA firmy VNH typu K. Lokalizacja i wielkość grzejnika według rysunków rzutów
kondygnacji – CO/02-04. Włączenie grzejników do instalacji gałązka Ø15 poprzez zawór RTD-N
i RLV. Grzejniki montować przy ścianie poziomo w płaszczyźnie równoległej do powierzchni
ściany lub wnęki z zachowaniem minimalnych odstępów (od ściany za grzejnikiem – 5 cm, od
podłogi – 7 cm, itp). Montaż grzejników należy wykonać na systemowych wspornikach
dostosowanych do typu grzejnika i przymocować do ściany minimum dwoma uchwytami,
niezależnie od wielkości grzejnika. Grzejniki należy łączyć z gałązkami w sposób umożliwiający
ich montaż i demontaż, bez uszkodzenia gałązek i ścian stosując złączki do grzejników.
Rurociągi:
Całą instalację wykonać z rur miedzianych (twardych). Rury miedziane łączyć przez lutowanie
lutem twardym. W najwyższych punktach instalacji zapewnić jej odpowietrzenie.
Przewody rozdzielcze rozprowadzić pod stropem parteru. Przewody mocować do ścian (stropów)
przy pomocy punktów stałych i przesuwnych. Rozmieszczenie punktów przesuwnych wykonać
zgodnie z "Warunkami Technicznymi Wykonania Instalacji Miedzianych" i poniższymi
wytycznymi:
ŚREDNICA RURY [MM]
ODL. MIĘDZY UCHWYTAMI [M]
15
1,25
18
1,50
22
2,00
28
2,25
35
2,75
42
3,00
54
3,50
64
4,00
W miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń.
Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. Wolną przestrzeń między
zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem
termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu
przewodu. Długość tulei powinna być większa o 6÷8 mm od grubości ściany lub stropu.
Przewody pionowe (piony centralnego ogrzewania) należy mocować do ścian za
pomocą uchwytów umieszczonych co najmniej co 3,0 m dla rur o średnicy 15÷20 mm, przy
czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Piony należy
łączyć do rurociągów poziomych za pośrednictwem odsadzek, wykonanych tak, aby możliwa
była kompensacja wydłużeń przewodów. Rurociągi poziome należy prowadzić ze spadkiem
wynoszącym co najmniej 3‰ w kierunku od najdalszego pionu lub odbiornika ciepła do źródła
ciepła. Wydłużenia cieplne rur miedzianych, wymagają kompensowania ich wydłużeń.
Kompensacja uzyskiwana jest poprzez:
- odpowiednie prowadzenie przewodów (zmiana kierunku prowadzenia przewodów, odpowiednie
umieszczenie punktów stałych, mocowania uchwytów ślizgowych.
- stosowanie elementów kompensacyjnych.
Kompensacja wydłużeń rur przewodów rozdzielczych i pionów c.o. za pomocą kompensatorów
mieszkowych do połączeń lutem twardym np. prod. f-my MEIBES ( lub równoważny). Przewody
prowadzone pod tynkiem powinny być zabezpieczone przez układanie w otulinie, przy czym w
obszarze połączeń zabezpieczenie powinno być pogrubione.
Armatura:
- zawory odcinające kulowe,
- zawory termostatyczne Danfoss typ RTD-N z nastawą wstępną (wielkości nastaw wstępnych
pokazano na rozwinięciu instalacji),
- separatory powietrza np. SPIROVENT, zamontowane na głównych przewodach rozdzielczych
za źródłem ciepła.
Regulacja montażowa przepływów czynnika grzejnego w poszczególnych obiegach instalacji, za
pomocą nastawy wstępnej (zgodnie z rysunkiem rozwinięcia instalacji – CO/05) w zaworach
termostatycznych RTD-N, powinna być przeprowadzona po zakończeniu montażu, płukaniu i
próbie szczelności instalacji w stanie zimnym. Po zakończeniu regulacji zamontować głowice
termostatyczne RTD Inova 3130.
Zabezpieczenie antykorozyjne i izolacja przewodów
Zabezpieczenie antykorozyjne.
Całość instalacji uzdatnić inhibitorem korozji dodanym do wody obiegowej w ilości podanej
przez producenta.
Izolacje termiczne
Wszystkie odcinki oprócz bezpośredniego podejścia do grzejników wymagają izolacji. Instalacja
prowadzona nadtynkowo – koszulki z pianki polietylenowej. Instalacja prowadzona podtynkowo
– koszulki z pianki polietylenowej w folii PE. Montaż izolacji cieplnej rozpoczynać należy po
uprzednim przeprowadzeniu wymaganych prób szczelności, po potwierdzeniu prawidłowości
wykonania powyższych robót protokołem odbioru. Powierzchnia rurociągu powinna być czysta i
sucha. Nie dopuszcza się wykonywania izolacji cieplnej na powierzchniach zanieczyszczonych
ziemią, cementem, smarami itp. Grubość wykonanej izolacji cieplnej nie powinna różnić się od
grubości podanej w dokumentacji techniczno-technologicznej więcej niż o 5-10%.
Badania i próby:
Badanie szczelności należy przeprowadzać przed zakryciem bruzd oraz wykonaniem izolacji
termicznej. Jeżeli postęp robót budowlanych wymaga zakrycia bruzd przed całkowitym
zakończeniem montażu, wówczas należy przeprowadzać badanie szczelności części instalacji,
Przed przystąpieniem do badania szczelności należy instalację (lub jej część) podlegającą próbie
kilkakrotnie skutecznie przepłukać wodą. Wartości ciśnienia próbnego należy przyjąć w
wysokości 0,6 MPa. Po otrzymaniu wyniku pozytywnego wykonać badanie szczelności i
działania w stanie gorącym. Próbę szczelności zładu na gorąco należy przeprowadzić po
uruchomieniu źródła ciepła, w miarę możliwości przy najwyższych parametrach roboczych
czynnika grzewczego, lecz nie przekraczających parametrów obliczeniowych. Przed
przystąpieniem do próby działania instalacji w stanie gorącym budynek powinien być ogrzewany
w ciągu co najmniej 72 godzin.
Wytyczne budowlane:
- wszystkie przejścia przez przegrody budowlane wykonać w tulejach ochronnych,
umożliwiających swobodne przesuwanie się przewodu z zastosowaniem elastycznego
uszczelnienia,
- zgodnie z zaleceniem Inwestora, wszystkie piony zabudować pod tynkiem lub obudować płytą
karton-gips.
Uwagi końcowe - odbiór:
Odbiór końcowy wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru robót
budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe”. Odbiory
międzyoperacyjne należy przeprowadzić w stosunku do następujących robót:
- dla przewodów przez ściany i stropy (umiejscowienie i wymiary otworów),
- przejścia ściany w miejscach ustawienia grzejników (otynkowanie),
- bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w
przypadku minimalnych spadków odcinków poziomych.
Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz
przydatność robót i elementów do prawidłowego montażu. Odbiór końcowy izolacji cieplnej
powinien być przeprowadzony przez Wykonawcę i Odbiorcę izolacji, po zakończeniu
wykonywania izolacji na rurociągu.
Przy odbiorze końcowym należy sprawdzić:
- zgodność wykonania z Dokumentacją projektową oraz ewentualnymi zapisami w Dzienniku
budowy dotyczącymi zmian i odstępstw od Dokumentacji projektowej,
- dokumenty dotyczące jakości wbudowanych materiałów (świadectwa jakości wydane przez
dostawców materiałów ),
- protokoły z odbiorów częściowych i realizację postanowień dotyczącą usunięcia usterek,
- aktualność Dokumentacji projektowej (czy przeprowadzono wszystkie zmiany i uzupełnienia),
- protokoły badań szczelności instalacji.
Ze względu na to, że instalacja centralnego ogrzewania zostanie zabudowana pod tynkiem,
sposób podłączenia grzejników z uwzględnieniem zaworów termostatycznych RTD-N oraz
zaworów powrotnych RLV może być wykonana w wersji kątowej lub prostej.
Dopuszcza się zastosowanie innych materiałów instalacyjnych jak zastosowanych w niniejszym
projekcie ( rury, grzejniki, armatura, itp.). każda zmiana wymaga ponownego wykonania
obliczeń hydraulicznych ( sprawdzenie średnic, nastaw zaworów, itp. ).
Obliczenia
do projektu modernizacji wewnętrznej instalacji centralnego ogrzewania
w budynku Szkoły Podstawowej w Koniakowie Rastoce
Instalacja centralnego ogrzewania
Do obliczenia zapotrzebowania ciepła na potrzeby ogrzewania, doboru grzejników, obliczeń
hydraulicznych całej instalacji centralnego ogrzewania, wykorzystano program komputerowy
Instalsoft. Załączniki z zestawieniem podstawowych parametrów instalacji, typem i wielkością
grzejników oraz zestawieniem podstawowych materiałów znajdują się w niniejszym
opracowaniu. Obliczenia, działki i bilans cieplny budynku znajdują się w egzemplarzu
archiwalnym.
Założenia do obliczeń:
1.Ocieplenie zewnętrznych ścian styropianem o grubości 10 cm;
2.Ocieplenie stropu poddasza nad I piętrem wełną mineralną/styropianem o grubości 10 cm.
Podstawowe dane otrzymane po obliczeniach bilansu cieplnego obiektu:
- parametry zasilania i powrotu: 70/55°C
- zapotrzebowanie mocy grzewczej: 48,0 kW
- moc całkowita: 65,8 kW
- ciśnienie dyspozycyjne: 20,5 kPa=2,1 m H20
- przepływ obliczeniowy: 2754,4 kg/h
- pojemność wodna instalacji (bez źródła ciepła): 558,8 dm3
Po wykonaniu instalacji centralnego ogrzewania zaleca się wykonać modernizację układu
pompowego w źródle ciepła – poprzez zastosowanie pompy np. firmy GRUNDFOS typ
MAGMA 25-60 lub 32-60.
1.3 Sprzęt
Do wykonania robót Wykonawca powinien dysponować drobnym sprzętem montażowym
wynikającym z technologii prowadzenia robót np. wiertarka, wózek do transportu grzejników itd.
1.4 Transport
Wykonawca powinien dysponować sprawnym technicznie samochodem dostawczym do 0,9t oraz
skrzyniowym do 5 t. Rury i grzejniki należy chronić przed uszkodzeniami pochodzącymi od
podłoża, na którym są przewożone, zawiesi transportowych, stosowania niewłaściwych narzędzi i
metod przeładunku. Zaleca się transport w opakowaniach fabrycznych. Transport powinien być
wykonany pojazdami o odpowiedniej długości tak aby wolne króćce nie wystawały poza
skrzynię ładunkową więcej niż 1m. Materiały podczas przewożenia powinny być zabezpieczone
przed przypadkowym przesunięciem i uszkodzeniem w czasie transportu.
1.5 Wykonanie robót
Wykonawca przedstawi Inwestorowi do akceptacji projekt organizacji i harmonogram robót.
Przed przystąpieniem do robót Kierownik winien stwierdzić że:
- obiekt odpowiada warunkom zgodnym z przepisami bezpieczeństwa pracy do prowadzenia
robót instalacyjnych
- elementy budowlano-konstrukcyjne mające wpływ na montaż nowych grzejników lub instalacji
odpowiadają założeniom projektowym
1.6 Kontrola jakości robót
Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom Dokumentacji
Projektowej i Specyfikacji Technicznej oraz uzyskać akceptację Inwestora. Kontrolę wykonanych
robót należy przeprowadzić w następujący sposób:
- prawidłowość zamontowania grzejników oraz instalacji,
- przed napuszczeniem wody do instalacji sprawdzić wizualnie oraz za pomocą klucza połączenia
śrubunkowe na zaworach grzejnikowych,
- przy nowych gałązkach w miejscach lutowanych należy sprawdzić wizualnie ich poprawność,
- próbę szczelności wykonać przy temperaturze zewnętrznej wyższej niż 0oC. Przed
przystąpieniem do badania szczelności instalację należy kilkakrotnie przepłukać.
- po napełnieniu instalacji wodą należy dokonać starannego przeglądu instalacji i wszystkich
połączeń instalacji z grzejnikami,
- próbę szczelności wykonać zgodnie z Warunkami Technicznymi wykonania i odbioru robót tj.
ciśnieniem 1,5 raza wyższym niż ciśnienie max w instalacji.
- po dokonaniu próby ciśnienia na zimno należy dokonać próby na gorąco
1.7 Obmiar robót
Jednostkami odbioru są grzejniki, należy zweryfikować z dokumentacją techniczną. W trakcie
robót zanikających obmiar winien być wykonany w trakcie trwania prac wykonawczych i jego
wyniki należy umieścić w protokole odbiorowym, który należy zachować do odbioru
końcowego.
1.8 Odbiór robót
Odbiór techniczny częściowy powinien być przeprowadzany dla tych elementów, do których
zanika dostęp w wyniku postępu robót. Odbiór częściowy przeprowadza się w trybie
przewidzianym dla odbioru końcowego jednak bez oceny prawidłowości instalacji. W ramach
odbioru częściowego należy:
- sprawdzić czy odbierany element instalacji lub jej część jest wykonana zgodnie z projektem
technicznym,
- przeprowadzić wizualne badania odbiorcze,
Po dokonaniu odbioru częściowego należy sporządzić protokół potwierdzający prawidłowe
wykonanie robót, zgodność wykonania instalacji z projektem technicznym. W protokole należy
dokładnie zidentyfikować miejsce zainstalowania elementów, które były objęte protokołem
częściowym. W przypadku negatywnego wyniku odbioru częściowego w protokole należy
określić zakres i termin wykonania prac naprawczych lub uzupełniających. Po wykonaniu tych
prac należy ponownie dokonać odbioru częściowego robót.
Odbiór końcowy robót
Instalacja centralnego ogrzewania powinna być przedstawiona do odbioru technicznego po
spełnieniu następujących warunków:
- zakończono wszystkie roboty montażowe,
- całą instalację przepłukano, napełniono wodą i odpowietrzono,
-zakończono uruchomienie instalacji obejmujące w szczególności regulację montażową oraz
„badanie” w ruchu ciągłym podczas źródło ciepła bezpośrednio zasilające instalację zapewniało
uzyskanie założonych parametrów czynnika grzejnego.
- zakończono roboty wykończeniowe,
Przy sporządzaniu protokołu końcowego należy:
- przedstawić projekt techniczny powykonawczy z naniesionymi zmianami i uzupełnieniami
dokonanymi w czasie modernizacji,
-dziennik budowy,
- potwierdzenie zgodności wykonania modernizacji z projektem technicznym,
- obmiary powykonawcze,
- protokoły odbiorów częściowych,
- dokumenty dopuszczające do stosowania w budownictwie wyroby budowlane, z których
wykonano instalację.
Protokół odbioru końcowego nie powinien zawierać postanowień warunkowych. W przypadku
zakończenia odbioru protokólarnym stwierdzeniem braku przygotowania instalacji do
użytkowania, po usunięciu przyczyn takiego stwierdzenia należy przeprowadzić ponowny odbiór
instalacji. W ramach odbioru ponownego należy ponadto stwierdzić czy w czasie pomiędzy
odbiorami elementy instalacji nie uległy destrukcji spowodowanej korozją, zamarznięcia wody
instalacyjnej lub innymi przyczynami.
1.9 Przepisy związane
Polskie Normy
PN-90/B-01430 Ogrzewnictwo – Instalacje centralnego ogrzewania – Terminologia
PN-74/B-01405 Centralne ogrzewanie. Grzejniki. Nazwy i określenia.
PN-91/B-02420 Odpowietrzanie instalacji ogrzewań wodnych.
Inne dokumenty
Dz.U. z 2000 r. Nr 106, poz. 1126 – Prawo Budowlane
Dz.U. z 2002 r. Nr 75, poz. 690 – Warunki techniczne jakim powinny odpowiadać budynki i ich
usytuowanie
Dz.U. z 1997 r. Nr 129, poz. 844 – Ogólne przepisy bezpieczeństwa i higieny pracy
Warunki techniczne wykonania i odbioru instalacji grzewczych – wyd. COBRTI INSTAL 2003r.
