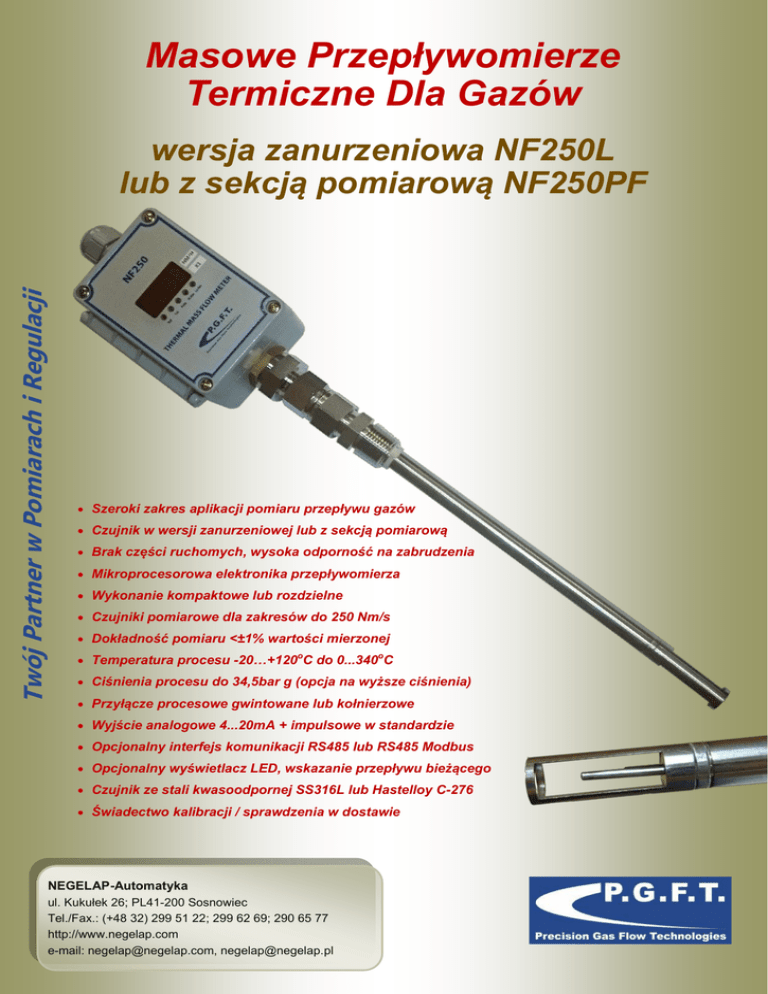

Masowe Przepływomierze Termiczne Dla Gazów

Transkrypt

Masowe Przepływomierze
Termiczne Dla Gazów
Twój Partner w Pomiarach i Regulacji
wersja zanurzeniowa NF250L
lub z sekcją pomiarową NF250PF
 Szeroki zakres aplikacji pomiaru przepływu gazów
 Czujnik w wersji zanurzeniowej lub z sekcją pomiarową
 Brak części ruchomych, wysoka odporność na zabrudzenia
 Mikroprocesorowa elektronika przepływomierza
 Wykonanie kompaktowe lub rozdzielne
 Czujniki pomiarowe dla zakresów do 250 Nm/s
 Dokładność pomiaru <±1% wartości mierzonej
 Temperatura procesu -20…+120oC do 0...340oC
 Ciśnienia procesu do 34,5bar g (opcja na wyższe ciśnienia)
 Przyłącze procesowe gwintowane lub kołnierzowe
 Wyjście analogowe 4...20mA + impulsowe w standardzie
 Opcjonalny interfejs komunikacji RS485 lub RS485 Modbus
 Opcjonalny wyświetlacz LED, wskazanie przepływu bieżącego
 Czujnik ze stali kwasoodpornej SS316L lub Hastelloy C-276
 Świadectwo kalibracji / sprawdzenia w dostawie
NEGELAP-Automatyka
ul. Kukułek 26; PL41-200 Sosnowiec
Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
http://www.negelap.com
e-mail: [email protected], [email protected]
Karta katalogowa NF250L, NF250PF
Wprowadzenie
Nasz dział projektów, koncepcja i wykonanie dostarczają inteligentnych rozwiązań dla dokładnego pomiaru przepływu
sprężonego powietrza i innych gazów technologicznych lub mieszanin gazów w wielu aplikacjach przemysłowych.
Masowe przepływomierze termiczne NF250L / NF250PF są ekonomicznymi lecz dokładnymi i niezawodnymi przyrządami
pomiarowymi, przeznaczonymi do pomiaru przepływu sprężonego powietrza oraz innych gazów, używanych w wielu aplikacjach
przemysłowych. Mogą być stosowane w szerokim zakresie aplikacji do pomiaru przepływu gazów nieagresywnych lub agresywnych,
kompatybilnych z zastosowanymi materiałami czujnika; w zakresie pomiarowym do 100 Nm/s lub opcjonalnie do 250 Nm/s.
Dużą zaletą przepływomierzy serii NF250 jest dokładny pomiar przepływu gazów, niezależnie od zmian ciśnienia i/lub temperatury
procesu, eliminując wymóg stosowania dodatkowych pomiarów do kompensacji pomiaru przepływu oraz duża zakresowość 300:1.
Nasze przepływomierze dostarczają wysokiej, wieloletniej odtwarzalności procesu i praktyczności pomiaru, a dzięki wykonaniu w
wersji zanurzeniowej zapewniają niski koszt montażu w rurociągu / kanale, praktycznie brak wymogów jakiejkolwiek konserwacji;
wysoką dynamikę i zakresowość, dokładność i powtarzalność pomiaru przepływu gazów.
Przepływomierze NF250L są dostępne w szerokim zakresie długości czujników pomiarowych (100...1800mm), łatwo dopasowując je
do wielkości rurociągu / kanału; natomiast wersja NF250PF jest dostępna w szerokim zakresie wielkości 1/4”...6” (DN15...DN150).
Dodatkowo szeroka gama gwintowanych lub kołnierzowych przyłączy procesowych stanowi ich zaletę w dopasowaniu do
wymaganych warunków zabudowy w nowej lub istniejącej już aplikacji. Elektronika przepływomierza zapewnia transmisję pomiaru
przy użyciu wyjścia analogowego 4...20mA i impulsowego; opcjonalnie wyposażona w interfejs komunikacji RS485 / RS485 Modbus.
Przepływomierze serii NF250 pracują w technologii rozproszenia cieplnego (dyspersję), w oparciu o metodę stałej różnicy temperatur.
Metoda ta charakteryzuje się tym, iż czujnik pomiarowy przepływomierza posiada dwa zabudowane w specjalnie skonstruowanych
osłonach platynowe elementy pomiarowe RTD, które są zanurzone w strumieniu przepływającego gazu. Jeden z elementów jest
podgrzewany i kontrolowany przez elektronikę przepływomierza, gdy drugi z nich mierzy aktualną temperaturę gazu. Zadaniem
elektroniki przepływomierza jest utrzymywanie stałej różnicy ( deltaT) między temperaturą gazu a
ogrzewanym elementem. W przypadku wzrostu przepływu masowego, zwiększona liczba
Czujnik
ogrzewany
cząsteczek gazu pobiera większą ilość ciepła z ogrzewanego elementu, natomiast elektronika
wykrywa ten fakt obniżenia temperatury, dodając odpowiednią moc aby utrzymać stałą różnicę
temperatury (deltaT). Ilość dostarczonej przez elektronikę mocy do ogrzania elementu jest
T
delta
proporcjonalna do prędkości strumienia przepływu gazu. Na podstawie skalibrowanej średnicy
wewnętrznej rurociągu, elektronika mikroprocesorowa przepływomierza dokonuje konwersji
3
aktualnie mierzonej prędkości przepływu na objętość (np. w Nm /h) lub masę (np. kg/h)
Czujnik nieogrzewany,
mierzący temp. gazu
mierzonego gazu, standardowo dla warunków referencyjnych odniesienia 0 oC, 1013,25mbar abs.
Zależnie od wymagań użytkownika przepływomierz może być dostarczony w wersji kompaktowej lub rozdzielnej, z opcjonalnie
zabudowanym wyświetlaczem LED, wskazującym aktualną wartość mierzonego przepływu gazu.
Przykładowe Aplikacje
 Pomiar przepływu sprężonego powietrza
 Pomiar przepływu gazów technologicznych m.in. argonu, azotu, tlenu, metanu, wodoru,
dwutlenku węgla, gazu ziemnego, amoniaku; mieszanki gazów i wielu innych
 Kontrola przepływu i zużycia gazu ziemnego w instalacjach spalania, palnikach itp.
 Kontrola zużycia gazów lub mieszanin gazów
 Pomiar przepływu w kanałach okrągłych, kwadratowych, prostokątnych itp.
 Pomiar przepływu biogazu w instalacjach technologicznych
 Pomiar przepływu powietrza w wysokich temperaturach procesu
Nasze przepływomierze pracują m.in. w Energetyce, Przemyśle Chemicznym, Spożywczym,
Farmaceutycznym, Papierniczym, Petrochemicznym, Gospodarce Wodno-Ściekowej i wielu innych.
NEGELAP-Automatyka ● http://www.negelap.com ● e-mail: [email protected] ● Tel./Fax.: (+48 32) 299 51 22; 299 62 69; 290 65 77
Specyfikacja
Warunki referencyjne kalibracji
Jednostki przepływu
normalne (N…)
wg DIN1343 (0oC, 1013,25mbar abs) np. Nm3/h, Nm3/min itp.
opcja
wg DIN1945 (20oC, 1000mbar abs) lub wg wymagań użytkownika
wg wymagań
m.in. Nm3/h, Nm3/s, Nm3/min; kg/h, kg/min, kg/s; Nl/h, Nl/min, Nl/s itp.
Metoda pomiaru
termiczna (dyspersyjna), stałej różnicy temperatury
Czujniki pomiarowe
2 x czujnik platynowy RTD, czas odpowiedzi <900ms
Zakres czujnika
100 Nm/s lub 250 Nm/s (dla powietrza, 0oC, 1013,25mbar abs)
Zakres pomiarowy
deltaT
skalibrowany (np. w Nm3/h itp.) zależny od średnicy rury, typu czujnika i rodzaju mierzonego gazu
gazy, m.in. powietrze, gaz ziemny, Ar, N2, O2, CO2, CO, NH3, CH4,
Mierzone media
C3H8, C4H10, H2, mieszanki gazów i wiele innych
<±1,0% wartości mierzonej
Dokładność
(wymagane poprawne wypozycjonowanie i zachow. odcinków prostych)
<±0,2% wartości mierzonej
Powtarzalność
Odcinki proste
zależnie od zabudowy
min. 10 x DN przed i 5 x DN za przepływomierzem (patrz instrukcja)
Wyświetlacz
opcja - lokalny
LED, 4-cyfry, wskazanie przepływu bieżącego
opcja - dodatkowy miernik
LED lub LCD, wskazanie przepływu bieżącego i sumatora
z PC, serwisowa lub wersja z komunikacją
Obsługa
Temperatura procesu
wersja standardowa
-40…+120oC
wersja wysokotemperaturowa
0…+204oC
wersja ultra wysokotemp.
0…+340oC
Temperatura otoczenia
-40…+70oC (bez wyświetlacza) lub 0…60oC (z wyświetlaczem)
Ciśnienie procesu
max. 34,5bar g (dla wersji kołnierzowej max 16bar g)
(wersje na wyższe ciśnienia procesu po uzgodnieniu)
Wyjście analogowe
4...20mA (skalibrowane dla wymaganego przepływu)
Wyjście impulsowe
aktywne, 5VDC, długość impulsu 500ms
Wyjście alarmowe
2 wyjścia alarmowe, alarm niski i wysoki, wyj. aktywne 5VDC, 2...3mA
Interfejs komunikacji
opcja
RS485 lub RS485 z protokołem Modbus
Podłączenie elektryczne
przepust 1/2”NPT (dławik kablowy), opcjonalnie gniazdo M12
Napięcie zasilania
24VDC ±10%, typ. 250mA
Obudowa elektroniki
aluminium
Czujnik pomiarowy
długość
100...1500mm, wg wymagań użytkownika
materiał czujnika / korpusu
stal nierdzewna SS316L (opcja na zapytanie: Hastelloy C-276)
króciec przesuwny, gwintowany m.in. 1/2...3/4”NPT, 1/2...3/4”BSP
Przyłącze procesowe NF250L
Przyłącze procesowe NF250PF
opcja
kołnierzowe m.in. ANSI 150 RF; wg DIN lub inne wg wymagań
gwintowane
gwint zewn., wielkość 1/4”...6” (standard NPT, opcjonalnie BSP)
kołnierzowe
DN15...DN150, m.in. ANSI 150 RF; wg DIN lub inne wg wymagań
opcja - wersja higieniczna
przyłącza higieniczne m.in. DIN11851, TriClamp, SMS i inne
kompaktowa lub rozdzielna z kablem o wymaganej długości
Wersja wykonania
długość kabla - rozdzielna
standard 10m (opcja max. do 30m)
Zabezpieczenie
wbudowane
ochrona przeciwprzepięciowa; przed odwrotną polaryzacją (DC)
Akcesoria
opcja
zawór kulowy, mufa do spawania, zasilacz 230VAC/24VDC,
rozdzielny wyświetlacz lub rejestrator z szerokim zakresem funkcji
Świadectwo kalibracji
Stopień ochrony obudowy
standard w dostawie
świadectwo precyzyjnej kalibracji w 10 punktach, zgodnie z ISO
IP66 / NEMA 4X
UWAGA: wymiary w mm
Wymiary Przepływomierzy
Wersja kompaktowa, zanurzeniowa NF250L, przyłącze gwintowane
18,0 4
100,0
27,0
LL
20,0
86,0
10,0
12,7
Notatka:
• LL = 100, 200, 300, 400, 500, 800, 1000, 1500mm lub wg wymagań
• Obudowa elektroniki: 100 x 50 x 68mm
Wersja rozdzielna, przyłącza kołnierzowe
Wersja kompaktowa, przyłącza gwintowane
Dławik kablowy
91,5
43
HH
H
Przyłącze gwintowane
L
Wymiary w mm (cal)
Wersja rozdzielna zanurzeniowa (czujnik i przetwornik przepływu)
LL
Notatka:
• LL = 100, 200, 300, 400, 500, 800, 1000, 1500mm lub wg wymagań
• Obudowa elektroniki: 100 x 50 x 68mm
• Kabel w wersji rozdzielnej: standard 10m lub max. długość 30m
Uwaga: w przypadku jeśli wymagany kabel po długości >30m, prosimy
o kontakt z nami w celu zaproponowania odpowiedniego rozwiązania.
Wielkość
L
H
HH
1/4”
147,0 (5,8)
250,0 (9,8)
209,0 (7,9)
1/2”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
3/4”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
1”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
1 1/4”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
1 1/2”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
2”
305,0 (12,0)
250,0 (9,8)
209,0 (7,9)
2 1/2”
457,0 (18,0)
270,0 (10,6)
220,0 (8,7)
3”
457,0 (18,0)
270,0 (10,6)
220,0 (8,7)
4”
457,0 (18,0)
270,0 (10,6)
220,0 (8,7)
6”
610,0 (24,0)
300,0 (11,8)
250,0 (9,8)
Wyświetlacz zdalny DM3600A dla przepływomierzy serii NF250
Wyświetlacz zdalny DM3600A dla przepływomierzy serii NF250
Standard
Standard


wskazanie przepływu bieżącego i/lub sumatora
Zależnie od konfiguracji / opcje:
wyjście impulsowe

Zależnie od konfiguracji / opcje:



wyjście analogowe 4...20mA
komunikacji RS485 lub RS485 z Modbus
wyświetlacz lokalny z wskazaniem przepływu
2 lub 4 wyjścia przekaźnikowe
(max. 2 jeśli z wyjściem analogowym mA)


wyjście analogowe 0/4...20mA
komunikacja RS485 z protokołem Modbus RTU
Kalibracja przepływomierza
Każdy nasz przepływomierz jest fabrycznie kalibrowany wg Państwa wymagań i dostarczany z
indywidualnym świadectwem kalibracji / sprawdzenia wykonanym w 10 punktach.
P.G.F.T. zapewnia najwyższą dokładność pomiaru poprzez indywidualną kalibrację każdego przepływomierza
masowego i zapisanie danych kalibracji w wewnętrznym układzie mikroprocesora. Elektronika przyrządu w
określonym odstępach czasu sprawdza rezystancję czujników, porównując ją z wprowadzonymi do pamięci
mikroprocesora danymi i kontrolując stan przepływomierza.
Na życzenie klienta, w zależności od wymagań wewnętrznych norm zakładowych oferujemy okresowe
sprawdzanie / kalibrację naszych przepływomierzy na fabrycznym stanowisku pomiarowym.
Dobór odpowiedniego przepływomierza
W celu doboru przez nas odpowiedniego przepływomierza należy podać kilka informacji: średnica wewnętrzna rurociągu;
ciśnienie i temperatura procesu (do weryfikacji); rodzaj mierzonego gazu lub składowe mieszanki (% zawartość każdego gazu);
wymagany zakres pomiarowy przepływu lub maksymalną wartość przepływu.
Opcjonalnie proszę wybrać wersję: kompaktową lub rozdzielną, wersję elektroniki (rodzaj wyjść), opcję wyświetlacza lokalnego
(wskazanie przepływu bieżącego) i/lub opcję wyświetlacza rozdzielnego (wskazanie przepływu bieżącego i sumatora)
W przypadku przepływomierzy zanurzeniowych, zależnie od wymagań klienta proponujemy go z kompletnym wyposażeniem
do montażu na rurociągu tj. z mufą do spawania i zaworem kulowym ze stali nierdzewnej.
Sposób Zamawiania - wersja zanurzeniowa NF250L
Masowy przepływomierz termiczny do gazów
Model przepływomierza
NF250L
Długość czujnika pomiarowego
Długość czujnika 100mm (10cm)
10
20
30
40
50
80
100
150
Specjalna długość czujnika / na zapytanie
SP
Materiał czujnika pomiarowego
Czujnik i przyłącze ze stali nierdzewnej SS316L
M1
Materiały na zapytanie (np. Hastelloy C-276)
M9
Temperatura procesu
Wersja standardowa, -40…+120oC
T1
o
Wersja wysokotemperaturowa, 0…204 C
(tylko w wersji wyk. E3)
T2
Wersja ultra wysokotemperaturowa, 0…340oC (tylko w wersji wyk. E3)
T3
Wersja wykonania / zasilanie
Wersja kompaktowa, zasilanie 24VDC
Wersja rozdzielna, zasilanie 24VDC
E1
E3
(podać długość kabla)
Sygnał wyjściowy / Interfejs komunikacji
Wyjście 4...20mA + wyj. impulsowe
P1
Wyjście 4...20mA + wyj. impulsowe + RS485
P2
Wyjście 4...20mA + wyj. impulsowe + RS485 Modbus
P3
Wyświetlacz
Brak
D0
Lokalny LED, 4-cyfry, wskazanie przepływu bieżącego
D1
4
Zdalny DM3600A , LED, 6-cyfr, wskaz. przepływu bieżącego i sumatora
R1
Przyłącze procesowe
Króciec przesuwny 1/2”NPT (M1) lub 3/4”NPT (M1.1)
M1
Króciec przesuwny 1/2”BSP (M2) lub 3/4”BSP (M2.1)
M2
Kołnierz 1” ANSI 150lb RF (opcja: inne wielkości i standardy)
M3
Kołnierz DN25 DIN2633 PN16 (opcja: inne wielkości i standardy)
M4
Inny rodzaj przyłącza wg wymagań użytkownika / na zapytanie
M9
1
Opcje (może być wybranych równocześnie kilka opcji)
Brak
OP0
Zawór kulowy stal nierdzewna + mufa do spawania stal nierdzewna
OP1
Zawór kulowy stal nierdzewna + mufa do spawania stal węglowa
OP2
Zasilacz 230VAC/24VDC do montażu na szynie DIN
OP3
Zestaw zabezpiecz. czujnik przed wysunięciem (zalecane >10bar)
OP4
Przyłącze elektryczne - gniazdo M12
OPM
Kalibracja (należy podać dane gazu lub mieszanki gazów do kalibracji)
(Gaz / zakres pomiarowy / średnica wewnętrzna rurociągu)2,3
...
Długość kabla (tylko dla wersji rozdzielnej - kod E3)
Podać długość kabla (standard 10m = K10, max. 30m)
Przykład zamówienia
K…
NF250L.50.M1.T1.E1.P2.D0.M1.OP1+OP3 (N2 / 0...1000Nm3/h / 104,5)
*UWAGI:
1. W przypadku wyboru kilku opcji jednocześnie rozdzielić znakiem plus np. OP1+OP3
2. W przypadku kanału nieokrągłego podać wymiary wewnętrzne np. 500x600mm
3. Zakres czujnika (100Nm/s lub 250Nm/s) dobierany wg podanego zakresu pomiarowego, średnicy rurociągu oraz rodzaju gazu.
4. W przypadku wyboru opcji R1 (zdalny DM3600A), na końcu kodu przepływomierza podać pełny kod wyświetlacza DM3600A - kod zamówieniowy na ostatniej stronie.
Sposób Zamawiania - wersja z sekcją pomiarową NF250PF
Masowy przepływomierz termiczny do gazów
Model przepływomierza
NF250PF
Wielkość sekcji / rury pomiarowej
Wielkość sekcji / rury pomiarowej 1/4” (DN8), SCH4
025
050
075
Wielkość sekcji / rury pomiarowej 1” (DN25), SCH4
100
Wielkość sekcji / rury pomiarowej 1 1/4” (DN32), SCH4
125
150
200
250
300
400
600
Specjalna długość czujnika / na zapytanie
SP
Materiał czujnika pomiarowego i korpusu
Czujnik i korpus ze stali nierdzewnej SS316L
M1
Materiały na zapytanie (np. Hastelloy C-276)
M9
Temperatura procesu
Wersja standardowa, -40…+120oC
T1
Wersja wysokotemperaturowa, 0…204oC
(tylko w wersji wyk. E3)
T2
Wersja ultra wysokotemperaturowa, 0…340 C (tylko w wersji wyk. E3)
T3
o
Wersja wykonania / zasilanie
Wersja kompaktowa, zasilanie 24VDC
Wersja rozdzielna, zasilanie 24VDC
E1
E3
(podać długość kabla)
Sygnał wyjściowy / Interfejs komunikacji
Wyjście 4...20mA + wyj. impulsowe
P1
Wyjście 4...20mA + wyj. impulsowe + RS485
P2
Wyjście 4...20mA + wyj. impulsowe + RS485 Modbus
P3
Wyświetlacz
Brak
D0
Lokalny LED, 4-cyfry, wskazanie przepływu bieżącego
D1
4
Zdalny DM3600A , LED, 6-cyfr, wskaz. przepływu bieżącego i sumatora
R1
Przyłącze procesowe
Przyłącza gwintowane (zewn.), NPT (M1) lub BSP (M1.1)
M1
Przyłącza kołnierzowe, ANSI 150lb RF (M3) lub DIN (M4)
M...
Inny rodzaj przyłączy wg wymagań np. DIN11851, TriClamp itp.
M9
Opcje1 (może być wybranych równocześnie kilka opcji)
Brak
OP0
Kondycjoner / prostownica strumienia przepływu2
OP1
Kpl. zestaw montażowy (kołnierze szyjkowe, uszczelki, śruby)
OP2
Zasilacz 230VAC/24VDC do montażu na szynie DIN
OP3
Wersja dla ciśnień procesu do 34,5bar g (wyższe ciśn. - na zapytanie)
OP4
Przyłącze elektryczne - gniazdo M12
OPM
Kalibracja (należy podać dane gazu lub mieszanki gazów do kalibracji)
(Gaz / zakres pomiarowy)3
...
Długość kabla (tylko dla wersji rozdzielnej - kod E3)
Podać długość kabla (standard 10m = K10, max. 30m)
K...
NF250PF.100.M1.T1.E1.P2.D0.M1.OP3 (N2 / 0...100Nm3/h)
*UWAGI:
1. W przypadku wyboru kilku opcji jednocześnie rozdzielić znakiem plus np. OP1+OP3
2. Należy podać wymagane odcinki proste przed i za przepływomierzem oraz rodzaj przeszkody rurociągu
3. Zakres czujnika (100Nm/s lub 250Nm/s) dobierany wg podanego zakresu pomiarowego, średnicy rurociągu oraz rodzaju gazu.
4. W przypadku wyboru opcji R1 (zdalny DM3600A), na końcu kodu przepływomierza podać pełny kod wyświetlacza DM3600A - kod zamówieniowy na ostatniej stronie.
Zdalny wyświetlacz przepływu DM3600A
Nasz miernik DM3600A jest wielofunkcyjnym przyrządem do pomiaru i regulacji wielu
parametrów technologicznych m.in. przepływu, temperatury, poziomu, ciśnienia, funkcji
dozowania itp. Posiada dwa sloty rozszerzenia, umożliwiając podłączenie w dowolnym czasie
do 2 modułów POD np. modułu 2 wyjść przekaźnikowych (max. 2 moduły) i modułu wyjścia
analogowego (max. 1 moduł). W opcji z komunikacją RS485, Modbus RTU posiada on
dodatkowo 2 wejścia cyfrowe, programowalne dla funkcji użytkownika. Wyjścia przekaźnikowe
mogą być wykorzystane dla funkcji dozowania, funkcji alarmowej przekroczenia min/max,
funkcji wyjścia impulsowego i wielu innych wg wymagań użytkownika.
Skrócona specyfikacja wyświetlacza DM3600A
Wejście
uniwersalne
RTD, TC, mA, mV, V (w tym 4...20mA lub 0...5V dla NF250)
Dokładność
±0,05% FS ±0,05% rdg (dla wej. mA lub V)
Wyświetlacz
LED, czerwony, wys. 14,2mm; 6-cyfr (dla sumatora 12 cyfr)
Konfiguracja / obsługa
z przycisków lub z PC (przy opcji z RS485 program w dostawie)
Wejścia cyfrowe
tylko z opcją RS485
2 wejścia cyfrowe, 5...24VDC, funkcje użytkownika
Interfejs komunikacji
opcja
RS485, protokół Modbus RTU, izolacja galwaniczna 500VAC
Wyjście analogowe
moduł POD-3000/03
4...20mA, 0...20mA, 0...10mA (wyjście V przy użyciu rezystora)
wyjście aktywne lub pasywne, izolacja galwaniczna 500VAC
Wyjście alarmowe / impulsowe
moduł POD-3000/02
2 wyjścia przekaźnikowe, styki przełączalne
obciążalność wyjść max. 250VAC/7A, 30VDC/7A
miernik posiada 2 sloty rozszerzeń dla modułów wyjść POD
Sloty rozszerzeń
konfiguracja montażu
max. 2 moduły POD-3000/02 lub 1 xPOD-3000/02 + 1 xPOD-3000/03
Napięcie zasilania
20...30VDC lub 90...264VAC
Obudowa
tablicowa 96x48mm (otwór 92x45mm)
Stopień ochrony
IP65 dla frontu obudowy
Sposób Zamawiania
Miernik zdalny dla przepływomierza NF250
Miernik wielofunkcyjny z funkcją licznika przepływu
DM3600A
Komunikacja
Brak
00
Interfejs RS485, protokół Modbus RTU + 2 wejścia cyfrowe + program konfiguracyjny
01
Napięcie zasilania
Zasilanie 90...264VAC (50...60Hz)
S1
Zasilanie 20...30VDC
S2
Konfiguracja wyjść
Brak wyjść, 2 wolne sloty rozszerzeń do późniejszego wykorzystania1
X
2 wyjścia przekaźnikowe (1 x POD-3000/02)
P2
4 wyjścia przekaźnikowe (2 x POD-3000/02)
P4
Wyjście analogowe 0/4...20mA, 0...10mA (1 x POD-3000/03)
A
2 wyj. przekaźnik. + wyj. analogowe 0/4...20mA, 0...10mA (POD-3000/02 + POD-3000/03)
AP2
Certyfikat kalibracji /sprawdzenia
Brak
X
Certyfikat kalibracji / sprawdzenia w 10 punktach
CC
DM3600A-01-S1-AP2-CC
*UWAGI:
1. Moduł wyjścia analogowego POD-3000/03 i moduł wyjść przekaźnikowych POD-3000/02 może być zakupiony oddzielnie, w późniejszym czasie

Masowe Przepływomierze Termiczne Dla Gazów

Transkrypt

Podobne dokumenty

instrukcja - KOMPART

Karta produktowa

linkiem. - KELLER Biuro Polska

Czujka dymu (bezprzewodowa) Chuango SMK-500

Hydrins II i Mini Hydrins

klawiatura sterująca broszura in-420kl-introx

Stacja pogody model 02 050
