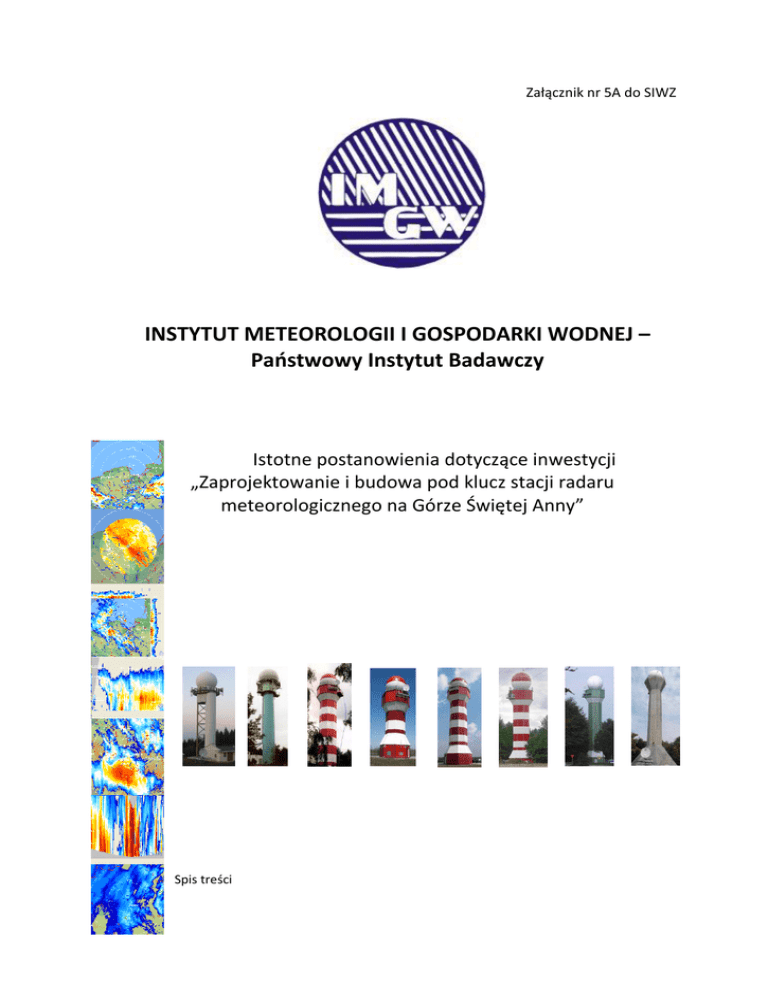

Państwowy Instytut Badawczy

Załącznik nr 5A do SIWZ
INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ –
Państwowy Instytut Badawczy
Istotne postanowienia dotyczące inwestycji
„Zaprojektowanie i budowa pod klucz stacji radaru
meteorologicznego na Górze Świętej Anny”
Spis treści
1.
Wstęp ................................................................................................................................................
2.
Lokalizacja..........................................................................................................................................
3.
4.
5.
2.1.
Współrzędne geograficzne ........................................................................................................
2.2.
Położenie działki ........................................................................................................................
2.3.
Opis infrastruktury drogowej ....................................................................................................
2.4.
Opis infrastruktury energetycznej i teleinformatycznej ............................................................
2.5.
Opis sąsiednich rejonów przyrodniczych ..................................................................................
2.6.
Warunki geologiczne .................................................................................................................
2.7.
Warunki elektromagnetyczne ...................................................................................................
Prace projektowe i budowlane..........................................................................................................
3.1.
Droga dojazdowa .......................................................................................................................
3.2.
Teren działki ..............................................................................................................................
3.3.
Wieża radarowa.........................................................................................................................
3.4.
Budynek wielofunkcyjny ............................................................................................................
Prace przygotowawcze i porządkowe ...............................................................................................
4.1.
Droga .........................................................................................................................................
4.2.
Ogrodzenie działki .....................................................................................................................
4.3.
Toalety .......................................................................................................................................
4.4.
Prace porządkowe .....................................................................................................................
Prace elektryczne i teleinformatyczne ..............................................................................................
5.1.
Prace elektryczne ......................................................................................................................
5.2.
Prace teleinformatyczne ...........................................................................................................
6.
System antywłamaniowy i przeciwpożarowy....................................................................................
7.
Oznakowanie wieży .......................................................................................................................
Strona 2 z 25
Ta strona jest intencjonalnie pusta.
Strona 3 z 25
1. Wstęp
Instytut Meteorologii i Gospodarki Wodnej – Państwowy Instytut Badawczy planuje lokalizację
nowej meteorologicznej stacji radarowej na terenie Góry Świętej Anny w celu monitorowania
stanu atmosfery i ostrzegania przed groźnymi zjawiskami hydro-meteorologicznymi na terenie
województw opolskiego, śląskiego i dolnośląskiego.
Przedsięwzięcie jest lokalizacją inwestycji celu publicznego w myśl ustawy o planowaniu i
zagospodarowaniu przestrzennym z dnia 27 marca 2003 roku.
Przewidziany zakres prac obejmuje:
1.1.
Wykonanie projektu stacji radarowej zawierającej m.in. wieżę radarową z
funkcjonalnością turystycznego tarasu widokowego.
1.2.
Budowę wieży radarowej wraz z infrastrukturą teleinformatyczną i energetyczną oraz
drogą dojazdową i ogrodzeniem, w stanie „pod klucz”, w tym:
1.2.1. Roboty budowlane stanu surowego zamkniętego
1.2.2.Instalacje wewnętrzne i zewnętrzne
1.3.
Wykonanie projektu i budowę budynku wielofunkcyjnego zintegrowanego lub co
najmniej połączonego z wieżą radarową, w tym:
1.3.1. Wykonanie projektu budynku
1.3.2.Roboty budowlane stanu surowego zamkniętego
1.3.3.Instalacje wewnętrzne i zewnętrzne
1.4.
Dostawę, instalację, uruchomienie magnetronowego radaru meteorologicznego z
funkcją podwójnej polaryzacji, w tym:
1.4.1.Produkcja w zakładach producenta
1.4.2.Rozruch technologiczny
1.5.
Dostawę oprogramowania serwisowego oraz oprogramowania do kontroli urządzeń
radarowych, przetwarzania, wizualizacji i dystrybucji danych radarowych.
1.6.
Integrację radaru z istniejącą siecią radarów meteorologicznych POLRAD.
1.7.
Dostawę oprogramowania do kontroli urządzeń radarowych, przetwarzania,
wizualizacji i dystrybucji danych radarowych wojskowej sieci radarów meteorologicznych
firmy EWR.
1.8.
Integrację wojskowej sieci radarów meteorologicznych z istniejącą siecią radarów
meteorologicznych POLRAD.
1.9.
Wykonanie studni wierconej i przyłącza wodociągowego z pompą oraz budowę
bezodpływowego zbiornika z przyłączem kanalizacyjnym
Strona 4 z 25
1.10.
Stworzenie na terenie stacji radarowej stref edukacyjnych poświęconych
meteorologii radarowej oraz lokalnej społeczności, środowisku i kulturze. Strefy edukacyjne
zlokalizowane zarówno w wieży radarowej jak i budynku mają być dostępne również dla
osób niepełnosprawnych poruszających się na wózkach inwalidzkich.
1.11.
Uzyskanie i dostarczenie niezbędnych zgłoszeń, pozwoleń, uzgodnień, raportów itp.
wymaganych przez polskie prawo w tym:
1.11.1. Pozwolenie na budowę
1.11.2. Pozwolenie na użytkowanie
2. Lokalizacja
2.1. Współrzędne geograficzne
50o27’50,92’’N; 18o9’10,92’’E
Wys. n.p.m. 385 m
2.2. Położenie działki
Działka numer 45/1 obręb Żyrowa, gmina Zdzieszowice, powiat Krapkowice, województwo
opolskie.
Działka, na której zlokalizowana będzie inwestycja nie jest objęta miejscowym planem
zagospodarowania przestrzennego.
2.3. Opis infrastruktury drogowej
Od gminnej drogi asfaltowej do działki prowadzi 400 metrowy odcinek drogi gruntowej.
2.4. Opis infrastruktury energetycznej i teleinformatycznej
2.4.1. Infrastruktura Energetyczna
Linia średniego napięcia zlokalizowana jest w bezpośrednim sąsiedztwie działki (do 50m).
2.4.2.Infrastruktura teleinformatyczna
Dostęp do infrastruktury teleinformatycznej znajduje się w miejscowości Góra Św. Anny, w
odległości 1200m od lokalizacji stacji radarowej. Infrastruktura techniczna będzie dostępna
tuż przy ogrodzeniu działki w czasie do 6 miesięcy od podpisania umowy.
2.5. Opis sąsiednich rejonów przyrodniczych
Lokalizacja przyszłej stacji radarowej znajduje się na obszarze otuliny Parku Krajobrazowego
„Góra Św. Anny”.
2.6. Warunki geologiczne
Warunki geologiczne opisane są w dokumencie „ Dokumentacja geologiczno - inżynierska
dla określenia warunków geologiczno – inżynierskich podłoża gruntowego pod budowę
Strona 5 z 25
radaru meteorologicznego na działce 45/1 obręb Żyrowa gm. Zdzieszowice”. Wymaga się
uwzględnienia wymienionego dokumentu przy pracach projektowych i budowlanych stacji.
Główne wnioski dokumentu to:
 W celu posadowienia fundamentów obiektu niezbędne jest wykonanie
makroniwelacji terenu do określonej przez projektanta rzędnej.
 Występowanie gruntów zapadowych wymaga bardzo dokładnego zabezpieczenia
podłoża przed zawilgoceniem/nawodnieniem. W tym celu należy m.in.:
o Grunty w dnie wykopów zabezpieczyć przed zawilgoceniem warstwą chudego
betonu
o Zabezpieczyć od przecieków rury wodociągowe i kanalizacyjne oraz
przemysłowe, prowadząc je w dodatkowej obudowie
o Zapewnić dobre odwodnienie terenu, zapewniając spływ wód deszczowych z
dachów i rur spustowych do kanalizacji
o Wykopy obok fundamentów zasypać gruntem spoistym z bardzo dobrym
ubiciem i spadkiem 5% na zewnątrz budynku, zaraz po wykonaniu
fundamentów
o Splantować teren ze spadkami od budynków i wykonać dookoła nich
betonowe chodniki
 Obiekt należy zabezpieczyć przed skutkami nierównomiernych osiadań np. przez:
o Wzmocnienie wieńcami żelbetowymi
o Zastosowanie dylatacji
 W przypadku pogorszenia się właściwości podłoża można podjąć próby sztucznego
zapewnienia trwałości struktury lessu przez:
o Sztuczne zagęszczenie
o Zeskalenie
o Spiekanie gruntu
 Głębsze podłoże zbudowane z warstwy zwietrzelin i głębiej skał charakteryzują
korzystne parametry geotechniczne
 Projektowany obiekt zaleca się zaklasyfikować do II kategorii geotechnicznej w
złożonych warunkach gruntowo wodnych.
2.7. Warunki elektromagnetyczne
W bezpośredniej bliskości projektowanej stacji znajduje się wieża telekomunikacyjna z
zainstalowanymi urządzeniami radiowymi. Wymaga się zastosowania rozwiązań chroniących
Strona 6 z 25
przed zakłóceniami zarówno urządzenia radarowe jak i radiowe. Szczegóły analiz
przedstawione są w dokumencie „Opinia techniczna na temat warunków kompatybilności
planowanej stacji radaru meteorologicznego zlokalizowanej na Górze Świętej Anny ze stacjami
radiowymi na terenie obiektu telekomunikacyjnego Wysoka – Góra Świętej Anny”.
3. Prace projektowe i budowlane
3.1. Droga dojazdowa
3.1.1. Długość: 400m
3.1.2. Szerokość: 6m
3.1.3. Technologia
3.1.3.1.
Mechaniczne wykonanie koryta na całej szerokości drogi
3.1.3.2.
Podbudowa z kruszywa naturalnego z domieszkami ulepszającymi
3.1.3.3.
Podsypka piaskowa z zagęszczeniem mechanicznym
3.1.3.4.
Nawierzchnia z płyt jomb
3.1.3.5.
Betonowa ława pod krawężniki
3.1.3.6.
Krawężniki betonowe, wystające nad powierzchnię drogi z jednej strony
drogi, a z drugiej strony drogi zrównane z jej poziomem.
3.1.4. Przeznaczenie
Droga ma być wykonana w technologii umożliwiającej jej długie użytkowanie. W procesie
projektowania należy przyjąć założenie, że drogą poruszać się będą samochody ciężarowe
oraz autokary.
3.1.5. Ze względu na możliwość znacznego uszkodzenia nowej drogi przez sprzęt pracujący
przy budowie stacji radarowej wymaga się rozpoczęcia budowy drogi po zakończeniu
prac budowlanych stacji radarowej.
3.2. Teren działki
3.2.1. Ogrodzenie
3.2.1.1.
Cały teren działki ma być ogrodzony.
3.2.1.2.
Technologia
3.2.1.2.1.
System paneli ogrodzeniowych zgrzewanych ocynkowanych w
powłoce poliestrowej. Kolor zielony. Wysokość 200cm. Średnica drutów nie
mniejsza niż 5mm. Maksymalna długość przęsła 230cm.
Strona 7 z 25
3.2.1.2.2.
Podmurówka betonowa
3.2.1.2.3.
Zwieńczenie drutem ostrzowym.
3.2.1.3.
Brama i furtka
3.2.1.3.1.
Brama- Wymaga się dostarczenia i montażu co najmniej 1 bramy
przesuwanej, samonośnej otwieranej ręcznie i zamykanej na klucz. Min.
prześwit ma być nie mniejszy niż 4 m i dostosowany do przejazdu autokarów
turystycznych. Brama ma być zakończona ostro i zwieńczona zwojem
pojedynczym, spiralnym drutu ostrzowego.
3.2.1.3.2.
Furtka - Wymaga się dostarczenia i montażu furtki palisadowej
zwieńczonej zwojem pojedynczym, spiralnym drutu ostrzowego, panele
stalowe zakończone ostro, o rozstawie około 10 cm, szerokość w świetle:
1,5 m, wysokość 2 m
3.2.2.Parking
Parking ma umożliwić parkowanie oraz swobodne manewrowanie co najmniej 2 autokarów
turystycznych. Parking ma być wykonany z płyt jomb oraz ograniczony krawężnikami. Z
parkingu ma prowadzić chodnik do wejść do stacji radarowej oraz ławek przeznaczonych dla
grup zwiedzających.
3.2.3. Wykonanie zbiornika bezodpływowego z przyłączem kanalizacyjnym, wielkością
dostosowanego do funkcji obiektu.
a)
wykonanie wykopu pod zbiornik bezodpływowy i kanalizację
b)
osadzenie zbiornika i wykonanie przyłącza kanalizacyjnego
c)
zasypanie wykopów
d)
usunięcie nadmiaru ziemi
3.2.4. Wykonanie studni wierconej i przyłącza wodociągowego wraz z pompą
a)
wykonanie wykopu pod przyłącze wodociągowe
b)
wywiercenie studni o średnicy ok. 150mm i wymaganej głębokości
c)
ułożenie rurociągu oraz przewodu elektrycznego w osłonie rurowej, zasilającego
pompę
d)
zasypanie wykopów
e) W razie niestwierdzenia obecności wody na głębokości pozwalającej na uzasadnione
ekonomicznie wykonanie odwiertu dopuszcza się zastąpienie studni wierconej szczelnym
zbiornikiem na wodę o pojemności co najmniej 3000l wraz z pompą, zabezpieczonym przed
zamarzaniem oraz rozwojem drobnoustrojów. Zgodę na zamianę podejmuje Zamawiający na
Strona 8 z 25
podstawie dokumentacji potwierdzającej brak możliwości wykonania studni wierconej i
pozyskiwania z niej wody.
3.2.5.Zagospodarowanie terenu oraz cele edukacyjne
Na terenie obiektu ma zostać wyznaczony obszar przeznaczony do odpoczynku grup
turystycznych. Wymaga się dostarczenia ławek i ław wraz z zadaszeniem. Na terenie wymaga
się umieszczenia 10 tablic informacyjnych o treści uzgodnionej z Zamawiającym. Tablice
wykonane mają być z materiałów odpornych na warunki atmosferyczne i gwarantujących
długotrwałe użytkowanie.
Prace projektowe zagospodarowania terenu działki mają uwzględniać:
3.2.5.1.
Umiejscowienie wieży radarowej wraz z przyległym budynkiem
wielofunkcyjnym.
3.2.5.2.
Lokalizację parkingu z możliwością równoczesnego zaparkowania 2
autokarów. Projekt umożliwiać ma swobodny wjazd na parking, manewrowanie
przy parkowaniu i swobodny wyjazd z terenu działki na drogę. Dopuszczalne jest
zaprojektowanie 2 bram- wjazdowej i wyjazdowej.
3.2.5.3.
Lokalizacje chodników np. łączącego parking z obiektem.
3.2.5.4.
Lokalizację obszaru przeznaczonego do odpoczynku grup turystycznych.
3.2.5.5.
Umiejscowienie trawnika na pozostałej części działki.
3.3. Wieża radarowa
Wymaga się wybudowania wieży radarowej. Bryła i kolorystyka wieży ma odzwierciedlać lokalne
uwarunkowania oraz komponować się z całością stacji radarowej i krajobrazem.
3.3.1.Technologia wykonania
Wieża wykonana ma zostać w konstrukcji żelbetowej.
3.3.2.Parametry wieży
3.3.2.1.
Podstawa wieży ma zostać umiejscowiona na wysokości 385 m n.p.m.
Wysokość wieży liczona od podstawy do środka zainstalowanej anteny radarowej
ma wynosić 47m.
3.3.2.2.
Maksymalne dynamiczne odchylenie od pionu na wysokości 47 metrów nie
może przekraczać 0,1 stopnia
3.3.2.3.
Projekt ma uwzględniać obciążenia systemem radarowym wraz z anteną
o-ringiem, kopułą oraz zorganizowaną grupą wycieczkową o liczebności do 50
osób.
3.3.2.4.
Wieża radarowa przystosowana ma być do lokalizacji w obszarze I strefy, wg
PN-B-02011:1977/Az1 lipiec 2009. Należy przyjąć co najmniej następujące
Strona 9 z 25
obciążenia obliczeniowe przy określeniu nośności konstrukcji: obciążenia
śniegiem, sił parcia wiatru, ciężaru konstrukcji, systemu radarowego, anteny i
kopuły, 50 osobowych wycieczek zorganizowanych, ciężaru fundamentu, ciężaru
gruntu.
3.3.2.5.
Wieża radarowa ma być zwieńczona kopułą chroniącą system antenowy
radaru. Bezpośrednio pod zwieńczeniem wieży zlokalizowane ma być
pomieszczenie radarowe. Pod pomieszczeniem radarowym zlokalizowana ma być
galeria widokowa.
3.3.2.6.
Dookoła kopuły przewidziany ma być pomost serwisowy z barierkami.
3.3.2.7.
Na wysokości pomieszczenia radarowego przewidziany ma być pomost
serwisowy o szerokości co najmniej 120 cm ciągnący się dookoła wieży z
barierkami i otwieraną bramą (o wysokości 130cm), umożliwiającą transport
towarów do pomieszczenia radarowego.
3.3.2.8.
Komunikacja
Mają zostać przewidziane 2 niezależne systemy komunikacji. Winda wewnątrz wieży
służąca celom serwisowym do pomieszczenia radarowego oraz ciąg schodów również
wewnątrz wieży zapewniający komunikację do galerii widokowej i pomieszczeń
serwisowych. Dopuszcza się montaż schodów do galerii widokowej na zewnątrz wieży
pod warunkiem opisanym w paragrafie „schody”.
3.3.2.9.
Fundament
Dla wieży zaprojektowany ma zostać odpowiedni fundament zapewniający stabilność
wieży radarowej. Fundament ma być zabezpieczony przed wpływem wilgoci.
3.3.2.10.
Winda
Wewnątrz wieży zainstalowana ma być winda towarowo - osobowa o udźwigu nie
mniejszym niż 600 kg oraz umożliwiająca transport modułów wielkogabarytowych o
rozmiarach co najmniej 200x100x100cm. Winda ma mieć możliwość zatrzymania się na
poziomie galerii widokowej oraz pomieszczenia radarowego. Winda na poziomie galerii
ma być zabezpieczona przed nieuprawnionym wstępem. Otwarcie drzwi na poziomie
pomieszczenia radarowego ma być możliwe jedynie po autoryzacji, tylko dla osób
uprawnionych. Powinny być zaprogramowane dwa rodzaje uprawnień do obsługi windy.
Pierwszy rodzaj uprawnienia będzie przeznaczony dla przewodników wycieczek i
powinien umożliwiać korzystanie z windy bez możliwości wjechania na poziom
pomieszczenia radarowego (poziom najwyższy). Drugi rodzaj uprawnienia będzie
przeznaczony dla pracowników IMGW-PIB i powinien umożliwiać korzystanie z windy bez
ograniczeń.
3.3.2.11.
Schody
Wewnętrzne (lub zewnętrzne) wyposażenie wieży składające się ze schodów, galerii
komunikacyjnych łączących biegi schodów, zostanie wykonane z profili stalowych i
ażurowych kratowych płyt z płaskowników ocynkowanych. Schody mają zapewnić
Strona 10 z 25
możliwość swobodnego, jednoczesnego przemieszczania się w obu kierunkach i mieć
szerokość nie mniejszą niż 150 cm. Schody mają mieć przewidziane spoczniki
umożliwiające odpoczynek zwiedzających. Długość spoczników nie może być mniejsza niż
400 cm. Schody mają być zabezpieczone siatką chroniącą przed wypadnięciem. Jeżeli
schody zaprojektowane zostaną po zewnętrznej stronie betonowego trzonu wieży, to na
całej długości osłonięte mają być blachą ocynkowaną ogniowo, perforowaną. Osłona
zapewniać ma wentylację klatki schodowej oraz dopływ światła. Osłona ma chronić
wnętrze klatki schodowej przed wpływem warunków atmosferycznych, w tym śniegu i
deszczu.
Schody oraz galerie zostaną wyposażone w balustrady z profili stalowych o wysokości
1,10 m.
Schody mają łączyć część edukacyjną, zlokalizowaną w budynku wielofunkcyjnym z
galerią widokową.
3.3.2.12.
Galeria widokowa
Galeria widokowa służyć ma celom edukacyjnym i turystycznym, musi więc być
zaprojektowana w sposób zapewniający bezpieczeństwo zwiedzających. Galeria
zlokalizowana ma być bezpośrednio pod pomieszczeniem radarowym, którego podłoga
będzie równocześnie stropem galerii. Galeria rozciągać się ma dookoła trzonu wieży i
zapewniać swobodne przemieszczanie się zorganizowanych grup liczących do 50 osób.
Wysokość galerii ma wynosić co najmniej 230 cm. Podłoga wykonana ma być ze stali. Od
strony zewnętrznej zainstalowane mają zostać barierki o wysokościach 50, 90 i 130 cm.
Dodatkowo ścianę zewnętrzną galerii stanowić będzie szyba zapewniająca
bezpieczeństwo zwiedzających. Szyba ma mieć wysokość co najmniej 180 cm, a górna
krawędź nie może być niżej niż na wysokości 210 cm. W podłodze galerii ma zostać
wykonany prześwit umożliwiający widok w dół wieży.
Galeria zapewniać ma wentylację poprzez naturalny obieg powietrza wspomagany
rekuperacją oraz klimatyzacją z funkcją grzania. Klimatyzatory powinny być
zamontowane w taki sposób, aby osoby zwiedzające nie posiadały do nich fizycznego
dostępu. Wszelkie okablowanie powinno być osłonięte korytami kablowymi. W lecie
temperatura wewnątrz galerii nie może przekraczać 25 stopni Celsjusza.
Wejście z klatki schodowej do pomieszczenia galerii widokowej powinno zapewniać
wydzielenie obydwu pomieszczeń oraz izolację termiczną ze względu na fakt, że
pomieszczenie galerii widokowej będzie ogrzewane i klimatyzowane. W tym celu wejście
przez zwiedzających do pomieszczenia galerii widokowej powinno być poprzedzone
małym pomieszczeniem tzw. „przedsionkiem” z samoczynnie zamykanymi drzwiami
wejściowymi. „Przedsionek” powinien być umieszczony na tym samym poziomie co
galeria widokowa w miejscu przy schodach.
Pomieszczenie galerii widokowej powinno być ocieplone i odizolowane od warunków
zewnętrznych.
Strona 11 z 25
Na poziomie pomieszczenia z galerią widokową powinna zatrzymywać się winda. Dostęp
do korzystania z windy powinien być ograniczony. Użytkowanie windy wyłącznie przez
osobą upoważnioną. Powinny być zaprogramowane dwa rodzaje uprawnień do obsługi
windy. Pierwszy rodzaj uprawnienia będzie przeznaczony dla przewodników wycieczek i
powinien umożliwiać korzystanie z windy bez możliwości wjechania na poziom
pomieszczenia radarowego (poziom wyżej). Drugi rodzaj uprawnienia będzie
przeznaczony dla pracowników IMGW-PIB i powinien umożliwiać korzystanie z windy bez
ograniczeń.
Sufit pomieszczenia galerii widokowej powinien być ekranowany aby nie przepuszczać fal
elektromagnetycznych generowanych przez system radarowy.
Z galerii prowadzić będą schody do pomieszczenia radarowego. Szerokość schodów nie
może być mniejsza niż 120cm. Schody na poziomie pomieszczenia radarowego kończyć
się mają przedsionkiem, mieszczącym jednorazowo nie mniej niż 7 osób. Przedsionek
zapewniać ma swobodny widok na pomieszczenie radarowe i urządzenia radarowe. Z
przedsionka do pomieszczenia radarowego prowadzić mają przeszklone i zamykane
drzwi. Odgrodzenie przedsionka od pomieszczenia radarowego wykonane ma być z
trwałych materiałów odpornych na akty wandalizmu.
3.3.2.12.1.
Część edukacyjna
Ściany trzonu wieży mają być przeznaczone pod ekspozycję części edukacyjnej.
Ekspozycja części edukacyjnej powinna obejmować rozwieszone antyramy/tablice
naścienne formatu A0 ilustrujące informacje dot. technologii radarowych (dokładna
tematyka materiałów informacyjnych zostanie ustalona podczas realizacji inwestycji).
Do ściany trzonu wieży mają zostać przymocowane na stałe ławeczki umożliwiające
odpoczynek dla grup turystycznych.
Wewnątrz pomieszczenia od strony szyby zewnętrznej w odległości min. 30 cm
należy umieścić barierki z poręczami na trzech wysokościach odpowiednio 50cm,
100cm oraz 130cm. Barierki powinny być zamontowane dookoła całego
pomieszczenia.
Poziome krawędzie szyby zewnętrznej galerii widokowej powinny być umieszczone
na następujących wysokościach:
- dolna krawędź szyby na wysokości od minimum 0cm do maksymalnie 30cm od
podłogi pomieszczenia,
- górna krawędź szyby na wysokości minimum 220cm od podłogi pomieszczenia.
Wewnątrz pomieszczenia nad szybą dookoła całego pomieszczenia należy wykonać i
zamontować zdjęcie panoramiczne 360o obiektów widocznych z galerii widokowej
radaru.
Na galerii rozmieścić 4 bezpłatne lornetki widokowe w jedną stronę świata każda,
zabezpieczone przed aktami wandalizmu.
Strona 12 z 25
Na ścianie trzonu wieży w dwóch miejscach należy zainstalować na stałe kosze na
śmieci.
3.3.2.13.
Pomieszczenie radarowe
Pomieszczenie radarowe powinno być zlokalizowane na poziomie między poziomem
platformy antenowej i poziomem pomieszczenia galerii widokowej. Przeznaczeniem
pomieszczenia radarowego jest umieszczenie urządzeń systemu radaru m.in. szaf
przemysłowych zawierających urządzenia automatyki oraz zespół falowodu
łączącego te szafy z urządzeniami anteny na poziomie platformy antenowej.
Pomieszczenie ma umożliwiać swobodną pracę 4 osobom. Powierzchnia
pomieszczenia nie może być mniejsza niż 50 m2 i musi umożliwiać lokalizację szaf
radarowych oraz zapewniać swobodny do nich dostęp.
Pomieszczenie powinno zawierać dwa dedykowane stanowiska komputerowe.
1.
Pierwsze stanowisko będzie posiadało komputer stacjonarny typu PC
z zainstalowanym oprogramowaniem specjalistycznym do obsługi systemu
radarowego oraz urządzenia sieciowe. Urządzenia sieciowe powinny być
zamontowane w szafce serwerowej 19”. Parametry zestawu komputerowego
opisane są w rozdziale "sprzęt komputerowy”.
2.
Drugie stanowisko będzie posiadało stacjonarny zestaw komputerowy typu
PC z zainstalowanym oprogramowaniem do wizualizacji pracy radaru oraz obrazu z
kamery zainstalowanej na platformie antenowej. Stanowisko powinno być tak
umiejscowione aby obraz monitora był widoczny z za przeszklonych drzwi
„przedsionka” dla zwiedzających. Parametry zestawu komputerowego opisane są
w rozdziale "sprzęt komputerowy”.
W pomieszczeniu radarowym zatrzymywać się ma winda.
Z pomieszczenia radarowego mają prowadzić schody o szerokości co najmniej 120
cm, zainstalowane na stałe, prowadzące bezpośrednio do platformy antenowej pod
kopułą.
Z pomieszczenia radarowego ma być bezpośrednie wyjście na taras opasujący
pomieszczenie radarowe. Wejście ma mieć wymiary odpowiednie do transportu
z i na taras wielkogabarytowych przedmiotów.
Kolorystyka pomieszczenia zostanie ustalona z Zamawiającym.
Z pomieszczenia radarowego ma być wyjście ewakuacyjne schodami w dół do galerii
widokowej, prowadzące przez tzw. „przedsionek” dla zwiedzających.
Pomieszczenie radarowe powinno posiadać co najmniej cztery okna umieszczone
w okolicach stanowisk komputerowych oraz przemysłowych szaf z urządzeniami
automatyki.
Pomieszczenie radarowe ma być ocieplone i izolowane od warunków zewnętrznych.
Strona 13 z 25
Wszystkie drzwi prowadzące do pomieszczenia radarowego mają być pyłoszczelne
i wyposażone w zamek.
Sufit pomieszczenia radarowego, włącznie z włazem przy schodach prowadzących do
platformy antenowej, powinien być ekranowany aby nie przepuszczać szkodliwych
fal elektromagnetycznych generowanych przez antenę.
Wszystkie okna, włączywszy w to część prowadzącą do galerii widokowej mają zostać
wyposażone w system werykali lub rolet z możliwością regulacji stopnia zasłonięcia.
3.3.2.13.1.
Wyposażenie dodatkowe pomieszczenia radarowego:

Dwa zestawy mebli. Każdy zestaw będzie się składał się z krzesła obrotowego,
lampy biurkowej oraz biurka o powierzchni roboczej wynoszącej minimum
2m długości, kontenerka na kółkach z szufladami, szafki z minimum 4.
półkami o rozmiarach pozwalających na umieszczenia segregatora formatu
A4.

Zamykana szafa z półkami, o wysokości minimum 2m.

Dwa krzesła nieobrotowe.

Narzędzia ręczne do prac elektrycznych i mechanicznych.

Drabina samo-stojąca o wysokości min. 2m.

Drabinka podestowa dwustopniowa o wysokości min. 0,5m.

Odkurzacz bez-workowy o mocy minimum 1800W.

Regał na kółkach z 5 półkami i wysokości co najmniej 180 cm

Zainstalowany oczyszczacz powietrza z funkcją jonizacji
3.3.2.13.2.
Klimatyzacja, wentylacja, ogrzewanie
Wymaga się dostosowania systemu klimatyzacji z funkcją grzania, systemu
ogrzewania i systemu wentylacji pomieszczenia, do wymagań zainstalowanego
systemu radarowego.
3.3.2.13.3.
Podłoga
Wymaga się wykonania podłogi epoksydowej antystatycznej podłączonej do instalacji
uziemiającej.
3.3.2.14.
Platforma antenowa pod kopułą
Platforma antenowa mieścić ma system antenowy radaru meteorologicznego, być
podstawą dla kopuły oraz umożliwiać wygodne prowadzenie działań serwisowych.
Wymaga się dostosowania systemu ogrzewania i wentylacji pomieszczenia do
wymagań zainstalowanego systemu antenowego radaru.
Strona 14 z 25
Wymaga się zainstalowania ogrzewania automatycznie zapobiegającego spadkom
temperatury poniżej +4 stopni Celsjusza.
Wymaga się zainstalowania kamery rejestrującej ruch anteny,
i podłączonej do sieci teleinformatycznej.
z adresem IP
Wymaga się zainstalowania odpowiedniego oświetlenia platformy umożliwiającego
prowadzenie działań serwisowych oraz energooszczędnych reflektorów LED
zapewniającego poprawną pracę kamerze. Reflektory mają mieć możliwość
włączenia zdalnego oraz ze strefy edukacyjnej stacji radarowej.
Wymaga się zastosowania zabezpieczeń uniemożliwiających wstęp na platformę przy
obracającej się antenie.
3.3.2.15.
Wykończenie i kolorystyka wieży
Ściany wewnętrzne wieży pozostaną w naturalnej fakturze i kolorze betonu. Ze względu
na pozostawienie wewnętrznej faktury, powierzchnie betonu powinny być gładkie,
szczelne, bez widocznych szwów technologicznych.
Ściany zewnętrzne wieży pozostaną w naturalnej fakturze betonu. Ze względu na
pozostawienie zewnętrznej faktury, powierzchnie betonu powinny być gładkie, szczelne,
bez widocznych szwów technologicznych. Kolorystyka wieży ma odzwierciedlać i
komponować się z otaczającym krajobrazem.
3.3.3. Zabezpieczenia antykorozyjne
Konstrukcje stalowe oraz wszystkie łączniki w postaci śrub, nakrętek, podkładek zwykłych i
sprężystych powinny być zabezpieczone antykorozyjnie przez cynkowanie ogniowe
pojedynczych elementów oraz elementów scalonych wg zaleceń normy PN-EN ISO 1461
grudzień 2000.
3.4. Budynek wielofunkcyjny
Wymaga się zaprojektowania i wybudowania budynku wielofunkcyjnego zintegrowanego lub co
najmniej połączonego z wieżą radarową. Bryła i kolorystyka budynku ma odzwierciedlać lokalne
uwarunkowania oraz wtapiać się w całość stacji radarowej oraz krajobraz. Kolorystyka
pomieszczeń wewnętrznych zostanie ustalona z Zamawiającym.
3.4.1.Technologia wykonania
Budynek wykonany ma być z materiałów gwarantujących energooszczędność. Ma być
ocieplony oraz zapewniać długotrwałe użytkowanie. Budynek ma być ogrzewany
elektrycznie. Wszelkie drzwi prowadzące do wnętrza stacji, a także wszystkie okna mają być
antywłamaniowe oraz odporne na akty wandalizmu.
Strona 15 z 25
3.4.2. Funkcjonalność
3.4.2.1.
Budynek ma bezpośrednio przylegać lub być w inny sposób zintegrowany z
wieżą radarową.
3.4.2.2.
Podłoga budynku wykonana ma być z płytek gresowych antypoślizgowych
odpornych na ścieranie.
3.4.2.3.
Budynek ma być ogrzewany z możliwością zdalnego włączenia ogrzewania w
poszczególnych pomieszczeniach oraz wentylowany, tak aby zapewnić warunki
optymalne do przebywania.
3.4.2.4.
Budynek ma być ocieplony i izolowany od warunków zewnętrznych.
3.4.2.5.
Do budynku doprowadzona ma być woda. Woda dostępna ma być w
toaletach.
3.4.2.6.
Nieczystości odprowadzane mają być do zbiornika bezodpływowego.
3.4.2.7.
Budynek ma posiadać 2 odseparowane strefy z oddzielnymi wejściami –
strefę serwisową oraz strefę edukacyjną. Obie strefy mają mieć również
niezależne dojścia do wieży radarowej.
3.4.2.7.1.
Strefa serwisowa
3.4.2.7.1.1. Wejście do strefy serwisowej znajduje się możliwie blisko wyjścia do
wieży radarowej
3.4.2.7.1.2. Strefa serwisowa przeznaczona jest na potrzeby serwisu stacji
radarowej
3.4.2.7.1.3. Ze strefy serwisowej jest bezpośrednie wejście do środka wieży
radarowej i do windy
3.4.2.7.1.4. W strefie serwisowej zlokalizowane są pomieszczenia:
3.4.2.7.1.4.1. Ciąg komunikacyjny (korytarz), w którym znajdują się wejścia
do pozostałych pomieszczeń znajdujących się w strefie
serwisowej. W korytarzu powinny zostać zainstalowane główne
urządzenia zarządzające (centralki) służące do sterowania:
 systemem przeciw pożarowym,
 systemem alarmowym.
3.4.2.7.1.4.2. „Przedsionek” do wejścia do windy. Powinno być to
pomieszczenie przejściowe miedzy strefą serwisową a strefą
edukacyjną. Drzwi wejściowe w „przedsionku” windy powinny
być wzmocnione, odporne na akty wandalizmu. Powierzchnia
Strona 16 z 25
pomieszczenia powinna umożliwiać swobodne pomieszczenie
minimum pięciu osób. W związku z możliwością przemieszczania
się windą przez osoby niepełnosprawne na wózkach
inwalidzkich, „przedsionek” windy powinien pomieścić minimum
1 osobę korzystającą wózka inwalidzkiego wraz z opiekunem
oraz umożliwiać swobodne manewrowanie wózkiem
inwalidzkim.
3.4.2.7.1.4.3. Toaleta z łazienką, umywalką, prysznicem i ubikacją. Całe
ściany toalet wyłożone mają być płytkami glazurowymi. W
toalecie dostępny ma być dystrybutor mydła, suszarka do rąk
oraz lustro.
3.4.2.7.1.4.4. Pomieszczenie UPS, w którym będzie znajdował się zasilacz
awaryjny UPS. Powierzchnia pomieszczenia powinna umożliwiać
swobodną manipulację urządzeniem.
3.4.2.7.1.4.5. Pomieszczenie agregatu prądotwórczego. Pomieszczenie to
powinno być oddzielone od strefy edukacyjnej szybą o
rozmiarach min. 1x2m. Szyba powinna być pancerna lub odporna
na stłuczenia. Powierzchnia pomieszczenia powinna umożliwiać
swobodną manipulację urządzeniem.
3.4.2.7.1.4.6. Pomieszczenie na zbiornik o pojemności 1000 l paliwa do
agregatu. Wykonawca dostarczy i zainstaluje zbiornik na paliwo
do agregatu. Aby ograniczyć do minimum możliwość
zanieczyszczenia gleby przez związki ropopochodne, zbiornik na
paliwo będzie dwu-płaszczowy, z zabezpieczeniem
antykorozyjnym oraz zostanie zabezpieczony wanną
bezodpływową zdolną przyjąć całą zawartość zbiornika i będzie
zlokalizowany wewnątrz budynku.
3.4.2.7.1.4.7. Pomieszczenie socjalne
3.4.2.7.1.4.7.1.
Wyposażenie
 1 stół dla 6 osób wraz z krzesłami,
 2 składane ambulatoryjne łóżka polowe,
 apteczka,
 szafy ubraniowe,
 szafa gospodarcza z podstawowym wyposażeniem w środki
czyszczące i higieniczne,
Strona 17 z 25
 szafa kuchenna z podstawowym wyposażeniem w naczynia i sztućce,
 1 blat kuchenny,
 1 mała lodówka,
 1 kuchenka mikrofalowa,
 podwójna elektryczna płyta grzewcza,
 1 czajnik bezprzewodowy.
3.4.2.7.1.4.8. Pomieszczenie magazynowe
3.4.2.7.1.4.8.1.



Wyposażenie
4 metalowe regały magazynowe o wysokości minimum 196 cm i szerokości co
najmniej 90 cm, o nośności każdej półki co najmniej 150 kg.,
narzędzia do prac związanych z utrzymaniem terenów zielonych wokół radaru
w należytym porządku
narzędzia i środki czyszczące do utrzymania wszystkich pomieszczeń w
obiekcie w należytym porządku tj. szczotki, środki czyszczące dla wszystkich
rodzajów powierzchni stosowanych w obiekcie, środki owadobójcze.
3.4.2.7.1.4.9. Pomieszczenie rezerwowe o powierzchni nie mniejszej niż 15
m2
3.4.2.7.2.
Strefa edukacyjna
3.4.2.7.2.1. Strefa edukacyjna przeznaczona jest dla grup zwiedzających obiekt
radarowy (również osób niepełnosprawnych)
3.4.2.7.2.2. Strefa ma być w stanie jednorazowo swobodnie pomieścić 50 osób
siedzących zlokalizowanych w 3 strefach prezentacyjnych.
Każda strefa pokazowa powinna posiadać:
• zamontowany zestaw audiowizualny, na który składa się monitor o rozmiarze
przekątnej ekranu minimum 40” wraz z systemem dźwiękowym,
• zamontowane na stałe krzesła lub ławki np. typu „lotniskowego”, stanowiące
w sumie co najmniej 15 wygodnych miejsc siedzących.
Zestaw
audiowizualny
powinien
umożliwiać
prezentację
pokazów
multimedialnych w sposób ciągły. Sterowanie programem pokazów
multimedialnych tj. wyłączanie/włączanie, uruchomienie nowych prezentacji,
powinno odbywać się za pośrednictwem dedykowanego zestawu
komputerowego, znajdującego się w zamykanej szafce RTV. Parametry
komputera zawarte są w rozdziale „sprzęt komputerowy”.
Strona 18 z 25
Kierunek i umiejscowienie siedzisk powinny umożliwiać komfortowe oglądanie
prezentacji multimedialnych.
Program prezentacji będzie się składał z części wspólnej prezentacji,
demonstrowanej w tym samym czasie w każdej ze stref oraz z części różnych,
które naprzemiennie będą demonstrowane w poszczególnych strefach
prezentacyjnych. Z tego względu zainstalowane zostaną mobilne, sterowane
pilotem przegrody wykonane z grubego materiału rozdzielające strefy
minimalizujące efekt nakładania się dźwięków pochodzących z dwóch różnych
prezentacji w sąsiadujących strefach.
Wymagane jest dostarczenie co najmniej godzinnej prezentacji multimedialnej o
treści uzgodnionej z Zamawiającym.
Ponadto, strefa pokazowa powinna posiadać
informacyjnych o formacie co najmniej A0.
rozwieszone
6
gablot
Oświetlenie w pomieszczeniu pokazowym powinno mieć możliwość ściemniania
natężenia światła – w celu zapewnienia lepszych wrażeń wzrokowych (większy
kontrast) podczas oglądania prezentacji multimedialnej.
Całe pomieszczenie pokazowe powinno swobodnie pomieścić jednorazowo
minimum 50 osób siedzących zlokalizowanych w 3 strefach prezentacyjnych.
W dwóch miejscach pomieszczenia należy zainstalować na stałe trzypoziomowy
stojak na ulotki w formacie A4 oraz kosze na śmieci.
3.4.2.7.2.3. Dodatkowo, strefa edukacyjna powinna umożliwiać swobodne
przemieszczanie się od wejścia do strefy w kierunku wejścia na wieżę
radarową wzdłuż rzędów krzeseł.
3.4.2.7.2.4. Ze strefy edukacyjnej prowadzi zamykane wejście na klatkę schodową
wieży radarowej.
3.4.2.7.2.5. Ze strefy edukacyjnej prowadzi zamykane wejście do „przedsionka”
umożliwiającego dostęp do windy osobowo – towarowej.
3.4.2.7.2.6. Pomieszczenie powinno być klimatyzowane z funkcją ogrzewania
oraz wyposażone w system rekuperacji.
3.4.2.7.2.7. Wszystkie pomieszczenia w strefie edukacyjnej powinny być
ergonomiczne oraz tak zaprojektowane i wykonane, aby zapewniały
bezpieczne użytkowanie przez zwiedzających.
3.4.2.7.2.8. W strefie edukacyjnej zlokalizowane są 2 oddzielne toalety z
umywalką oraz ubikacją . Całe ściany toalet wyłożone mają być
płytkami glazurowymi. W toalecie dostępne mają być dystrybutory
mydła, suszarki do rąk oraz lustra. Co najmniej jedna toaleta musi być
Strona 19 z 25
przystosowana dla osób niepełnosprawnych. Armatura musi być
przystosowana do oszczędnego użycia wody (m.in. krany w
umywalkach sterowane fotokomórką oraz wyposażone w perlatory lub
system równoważny).
4. Prace przygotowawcze i porządkowe
4.1. Droga
Przed przystąpieniem do prac na terenie stacji radarowej wymagane jest wykonanie co najmniej
utwardzonej drogi prowadzącej do obiektu.
4.2. Ogrodzenie działki
Aby ograniczyć możliwość nieuprawnionego dostania się na teren budowy oraz do stref zagrożeń
należy ogrodzić plac budowy.
4.3. Toalety
Wymagane jest zapewnienie dostępu do toalet wszystkim pracownikom biorącym udział w
budowie stacji radarowej.
4.4. Prace porządkowe

Wydobyte masy ziemne będą w miarę możliwości zagospodarowane na przedmiotowym
terenie.

Podczas realizacji inwestycji nie powinny być wycinane drzewa, a w przypadku zaistnienia
takiej konieczności, Wykonawca musi uzyskać wymagane zgody, o których mowa w
ustawie z dnia z dnia 16 kwietnia 2004r. o ochronie przyrody (Dz.U. 2004 Nr 92 poz. 880 z
późn. zm.). W takim przypadku musi zostać zastosowana kompensacja przyrodnicza w
stosunku: 1 wycięte drzewo - 10 posadzonych drzew liściastych z lokalnie występujących
gatunków (klon, buk lub brzoza),

Przed przystąpieniem do prac budowlanych wierzchnia, wartościowa warstwa gleby
zostanie zebrana i złożona w formie pryzm na terenie Zamawiającego

Wymaga się wykorzystania urobku z wykopu do zasypania lokalnych obniżeń terenowych

Wymaga się stosowania osłon na wszystkich konstrukcjach przeznaczonych do
czyszczenia strumieniowo – ściernego na miejscu wykonywania prac, łącznie z korytami i
rynnami umożliwiającymi zebranie zużytego ścierniwa,

Wymaga się usuwania gruntu zanieczyszczonego paliwem lub smarami i wywożenia go
do miejsca utylizacji

Wymaga się wyposażenia terenu przedsięwzięcia w preparaty do usuwania skażeń
olejowych ropopochodnych w ilości umożliwiającej wchłonięcie substancji
ropopochodnych np. w przypadku wycieku paliwa w czasie tankowania
Strona 20 z 25

Prace budowlane będą prowadzone z zachowaniem należytej staranności z
uwzględnieniem zasad ochrony środowiska,

Odpowiedzialność za gospodarkę odpadami leży po stronie wykonawcy prac
budowlanych.
5. Prace elektryczne i teleinformatyczne
5.1. Prace elektryczne
5.1.1. Przyłącze energetyczne
Wykonawca własnymi siłami zaprojektuje oraz wybuduje abonencką stację
transformatorową jako nasłupową, o mocy min. 100kVA z polem odpływowym. Wykonawca
uzgodni wszystkie formalności prawne z Regionalnym Zakładem Energetycznym (Tauron
Dystrybucja S.A. oddział Kędzierzyn-Koźle). Wykonawca z zacisków nn wyprowadzi kabel oraz
wybuduje złącze kablowe ZK1, w którym przewidzi umieszczenie licznika energii elektrycznej
do pomiaru bezpośredniego.
5.1.2. Zasilanie obiektu
Ze złącza kablowego ZK1 kablem doziemnym przez układ Samoczynnego Załączenia Rezerwy
SZR wykonane zostanie przyłącze rozdzielni głównej R-G. W rozdzielni głównej powinien być
umieszczony analizator parametrów sieci energetycznej z funkcją raportowania poprzez sieć
ethernet.
Pod drogami i przejazdami kabel ułożyć w przepuście PCV. SZR powinien posiadać
mechaniczny wyłącznik główny od strony zasilania podstawowego, oraz przełącznik
remontowy i blokadę styczników głównych i elektryczną w celu uniknięcia podłączenia
napięcia zwrotnego do sieci energetycznej. Dla uzyskania bezprzerwowego zasilania,
rezerwowym źródłem energii będzie zespół agregatu prądotwórczego co najmniej 40kVA i
UPS o mocy co najmniej 20kVA (oba dostarczone przez Wykonawcę). Dodatkowy zbiornik
paliwa do agregatu powinien mieć co najmniej 1000 l pojemności. Rezerwowe źródło
zasilania powinno mieć funkcję zdalnej diagnostyki i monitoringu z możliwością raportowania
(e-mail, gsm, tel.)
5.1.3. Wewnętrzne linie zasilające WLZ
W rozdzielni głównej R-G przewiduje się wydzielenie dwóch WLZ-tów
1. Technologicznego – do bezprzerwowego zasilania przez UPS urządzeń radarowych – do
rozdzielni głównej radaru R-GR (zgodnej z wymogami producenta systemu radarowego).
2. Gospodarczego – do zasilania pozostałych odbiorników - do rozdzielni R-1 i kolejnych.
Projektant przewidzi prowadzenie kabli sygnałowych w osobnych korytkach/drabinkach od
linii zasilających zapewniając odpowiedni odstęp w celu ograniczenia powstania zakłóceń.
Strona 21 z 25
5.1.4. Instalacja oświetleniowa
Instalacje oświetlenia podstawowego i ewakuacyjnego należy wykonać używając przewodów
miedzianych o wytrzymałości izolacji co najmniej 750V i przekroju przewodu co najmniej 1,5
mm2 wykorzystując osprzęt oświetleniowy szczelny IP 45 oparty na źródłach
energooszczędnych. Oprawy z modułem awaryjnym co najmniej 0,5 godzinnym. Natężenie
oświetlenia i jego równomierność w poszczególnych pomieszczeniach powinny być zgodne z
zaleceniami odpowiedniej normy. Oświetlenie części edukacyjnej (ciągi komunikacyjne, taras
widokowy i gabloty ekspozycyjne) powinno być włączane automatycznie wraz z rozbrojeniem
alarmu włamaniowego (strefy edukacyjnej) z możliwością sterowania ręcznego z poziomu
rozdzielni części edukacyjnej zasilanej z WZL2. Ponadto sterowanie oświetleniem tarasu
widokowego powinno umożliwiać częściowe zmniejszenie natężenia oświetlenia tak by po
zmierzchu można byłoby obserwować okolicę z zapewnieniem minimum oświetlenia
potrzebnego do prowadzenia bezpiecznej komunikacji.
Energooszczędne oświetlenie przeszkodowe zasilane z rozdzielni R-1 załączane
automatycznie wyłącznikiem zmierzchowym z możliwością załączenia ręcznego, wyposażone
w układ sygnalizacji przepalenia żarówki i braku zasilania powinno być zaprojektowane
zgodnie z Prawem Budowlanym i Prawem Lotniczym dotyczącym wysokich obiektów
budowlanych. Ponadto wykonawca zaprojektuje i wykona oświetlenie logo Instytutu na
kopule.
Oświetlenie zewnętrzne terenu włączane czujnikiem zmierzchowym z możliwością
sterowania ręcznego ma zapewnić swobodę poruszania się po terenie stacji po zmierzchu
i eksponowania tablic edukacyjnych.
Instalacje oświetlenia miejsc eksponowanych dla celów edukacyjnych tj. agregatu oraz
pomieszczenia radarowego mają być włączane razem z oświetleniem strefy edukacyjnej.
5.1.5. Instalacja gniazd wtykowych
Instalacje gniazd wtykowych należy wykonać używając przewodów miedzianych o
wytrzymałości izolacji co najmniej 750V i przekroju przewodu co najmniej 2,5 mm2 ułożonych
w korytkach/drabinkach, wykorzystując osprzęt natynkowy. Należy przewidzieć zasilanie
gniazd zarówno z WLZ–a gospodarczego jak i technologicznego (oznakowane jako DATA).
Minimalna liczba gniazd w poszczególnych pomieszczeniach:
- kopuła – 2 gn ip44 wzl1 + 2 gn ip44 wzl2
- pomieszczenie radarowe – 12 gn wzl1+ 4x2 gn ip44 wzl2
- taras widokowy – 4x2 gn ip44 wzl2 w odległości nie większej niż 6 m od siebie
- poziom „0” klatki schodowej 2 gn ip44 wzl2
- pomieszczenie agregatu – 3x2 gn ip44 wzl2
- pomieszczenie ups - 2 gn ip44 wzl1+ 2 gn ip44 wzl2
- pomieszczenie magazynowe – 3x2 gn ip44 wzl2
Strona 22 z 25
- pomieszczenie rezerwowe – 2 gn ip44 wzl1 + 2x2 gn ip44 wzl2
- pomieszczenie socjalne - 12 gn ip44 wzl2
- łazienka i WC - 3 gn ip44 wzl2
- pomieszczenie edukacyjne – 4x2 gn ip44 wzl2 w odległości nie większej niż 6 m od siebie
- WC części edukacyjnej – 2x1 gn ip44 wzl2
- ciągi komunikacyjne - 3 gn ip44 wzl2 w odległości nie większej niż 6 m od siebie.
5.1.6. Instalacje siłowe
Projektant przewidzi możliwość przyłączenia następujących urządzeń dostarczonych przez
Wykonawcę wymagających oddzielnego zasilania:
- dźwig osobowy,
- urządzenia klimatyzacyjne pomieszczenia radarowego z funkcją grzania,
- urządzenia klimatyzacyjne pomieszczenia edukacyjnego z funkcją grzania z możliwością
zdalnego załączenia (poprzez sieć ethernet),
- wentylator kopuły,
- klimatyzator tarasu widokowego z funkcją grzania z możliwością zdalnego załączenia
(poprzez sieć ethernet),
- wentylator ups,
- wentylator agregatu,
- wentylatory WC i łazienki,
- elektryczne suszarki do rąk w WC,
- ogrzewanie elektryczne pomieszczeń serwisowych.
5.1.7. Instalacja uziemiająca, ochrony przepięciowej i połączeń wyrównawczych
Dla zapewnienia prawidłowej pracy radaru oporność uziemienia nie powinna przekraczać 2Ω
wykorzystując elementy zbrojenia fundamentu i ewentualne pilony. Złącza kontrolne dla
uziemień umieścić na wysokości 0,6m od poziomu gruntu. W obiekcie należy przewidzieć co
najmniej dwie główne szyny uziemiające do których należy przyłączyć wszystkie uziemienia
ochronne i robocze urządzeń oraz obudowy i wszelkie konstrukcje. Zwód pionowy powinien
być wykonany osobną linką miedzianą o przekroju co najmniej 50 mm2.Instalacja
odgromowa kopuły i urządzenia radarowego powinna być wykonana zgodnie z zaleceniami
producenta systemu. Przy wykonaniu uziemień należy zwrócić szczególną uwagę na sposób
wykonania połączeń metalicznych (użycie odpowiednich materiałów) i ich zabezpieczenia
przed wpływami atmosferycznymi i korozją. Dla zapewnienia ochrony przed skutkami
przepięć w instalacji elektrycznej wymaga się stosowania ograniczników przepięć w klasie I i II
Strona 23 z 25
z funkcją sygnalizacji zadziałania poprzez styki bezpotencjałowe. Ze względu na duże
zagrożenie wyładowań atmosferycznych wymaga się zastosować III-cią klasę ochrony
bezpośrednio przy urządzeniach technicznych.
Projektant przewidzi wykonanie sufitu pomieszczenia aparaturowego tak by zapewnić
ochronę personelu technicznego przed promieniowaniem z listków bocznych anteny przez
odpowiednie ekranowanie. Podłoga pomieszczenia aparaturowego zostanie wykonana w
technologii antystatycznej o potencjale sprowadzonym do potencjału ziemi.
5.1.8.Zalecenia i uwagi
Projektant przewidzi prowadzenie kabli sygnałowych i niskoprądowych w osobnych
korytkach/drabinkach od linii zasilających zapewniając odpowiedni odstęp co najmniej 0,5m
w celu ograniczenia powstania zakłóceń.
Wszystkie instalacje wykonać zgodnie z Prawem Budowlanym, PN-IEC 61024, PN-IEC 60364,
PBUE.
Elementy instalacji elektrycznej ulegające zakryciu (linie kablowe, uziomy, itp) powinny
zostać odebrane odpowiednim protokołem lub wpisem w dziennik budowy przez inspektora
nadzoru. Materiały i urządzenia elektryczne wbudowane powinny posiadać odpowiednie
certyfikaty na znak bezpieczeństwa, aprobaty techniczne oraz dopuszczenia do stosowania
na terenie RP. Urządzenia takie jak agregat, ups i klimatyzatory powinny posiadać instrukcję
obsługi w j. polskim.
Po zakończeniu robót należy wykonać badania i pomiary potwierdzone przez osobę
uprawnioną:
- instalacji uziemiającej i odgromowej,
- ochrony przeciw porażeniowej,
- oporności izolacji przewodów elektrycznych.
Wykonawca sporządzi dokumentację powykonawczą.
5.2. Prace teleinformatyczne
Wykonawca
zaprojektuje i wykona przyłącze do projektowanej publicznej sieci
telekomunikacyjnej (w granicy działki od strony drogi dojazdowej) do pomieszczenia
aparaturowego, gdzie znajdować się będzie zarządzalny switch i centrala telefoniczna (w szafie
rakowej). Wewnątrz budynku stacji radarowej z pomieszczenia ups zostanie rozprowadzona sieć
ethernet przewodami klasy piątej i szóstej.
Minimalna liczba gniazd ethernet oraz telefonicznych w poszczególnych pomieszczeniach:
- kopuła – 2 gn RJ45 kat.6 ip44
- pomieszczenie aparaturowe – 10 gn RJ45 kat.5 oraz 1 gniazdo telefoniczne
- pomieszczenie agregatu - 2 gn RJ45 kat.5 ip44
Strona 24 z 25
- pomieszczenie ups - 2 gn RJ45 kat.5
- pomieszczenie socjalne - 6 gn RJ45 kat.5 oraz 1 gniazdo telefoniczne
- pomieszczenie edukacyjne - 8 gn RJ45 kat.5.
Wykonawca zainstaluje i podłączy w pomieszczeniu aparaturowym router Wi-Fi.
Wykonawca zaprojektuje i wykona instalację multimedialną (audio-wideo) w postaci trzech
ekranów umożliwiającą prezentacje materiału edukacyjnego oraz serwera wideo w
pomieszczeniu edukacyjnym.
Wykonawca zainstaluje na poziomie pomieszczenia aparaturowego lub tarasu widokowego ekran
na którym przedstawiane będą aktualne obrazy radarowe (PPI) i obraz z kamery pod kopułą.
6. System antywłamaniowy i przeciwpożarowy
W obiekcie przewiduje się trzy rodzaje instalacji alarmowych
- instalacja sygnalizacji włamania,
- instalacja sygnalizacji pożaru,
- instalacja monitoringu wizyjnego.
Dwie pierwsze powinny mieć wyprowadzone sygnalizowanie stanów alarmowych do panelu
operatorskiego w OTN z możliwością powiadamiania przez e-mail, gsm lub telefonicznie. Trzecia
powinna mieć możliwość zdalnego dostępu. Instalacja sygnalizacji włamania powinna być oparta na
kontaktronowych czujnikach otwarcia uzupełnionych czujnikami ruchu odpornymi na zwierzęta,
jednym w przyziemiu i jednym w pomieszczeniu aparaturowym. Instalacja sygnalizacji pożaru
powinna być wykonana zgodnie z dyrektywą 89/106/ENG oraz specyfikacją PKN-CEN/TS 54-14.
Wykonawca przeprowadzi instruktaż dla 2 pracowników serwisu Zamawiającego z podstawowych
czynności serwisowych przy systemach sygnalizacji włamania i sygnalizacji pożaru.
Wieża radarowa i budynek będą wyposażone w gaśnice przenośne spełniające wymagania Polskich
Norm będących odpowiednikami norm europejskich (EN).
W pomieszczeniu radarowym oraz na kopule wieży zainstalowane będą gaśnice do gaszenia urządzeń
elektronicznych.
7. Oznakowanie wieży
Wieża radarowa ma być oznakowana zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 25
czerwca 2003 roku w sprawie sposobu zgłaszania i oznakowania przeszkód lotniczych. Oznakowanie
wieży ma również spełniać wymagania raportu o oddziaływaniu na środowisko w zakresie
oznakowania ostrzegającego dla ptactwa.
Strona 25 z 25
