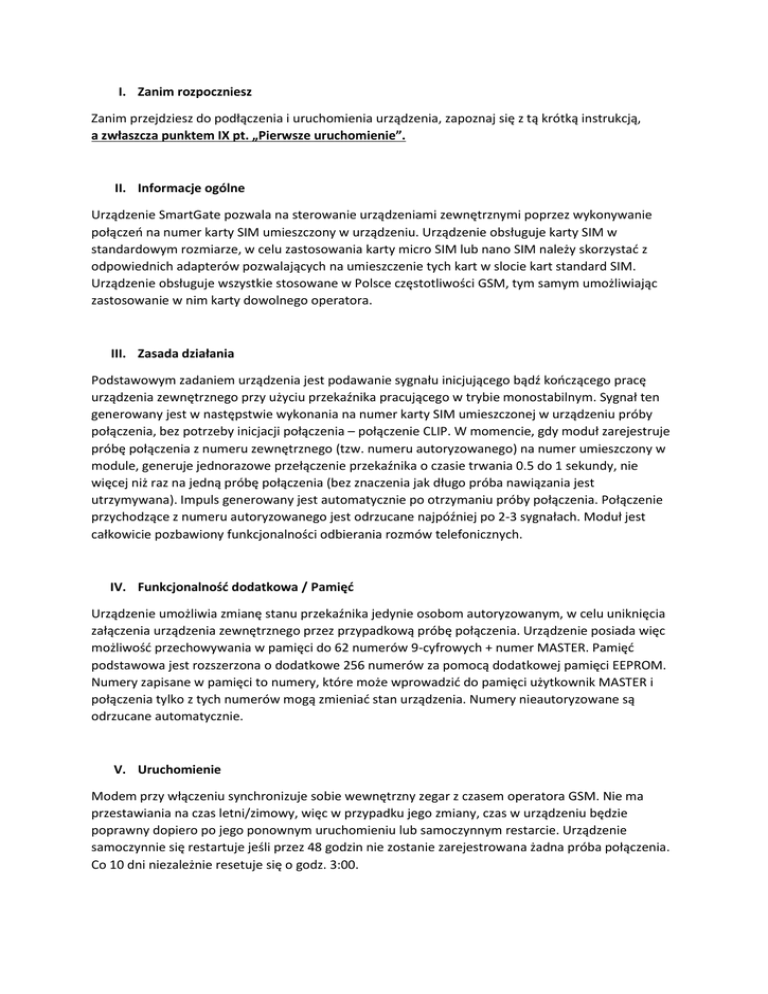

I. Zanim rozpoczniesz
Zanim przejdziesz do podłączenia i uruchomienia urządzenia, zapoznaj się z tą krótką instrukcją,
a zwłaszcza punktem IX pt. „Pierwsze uruchomienie”.
II. Informacje ogólne
Urządzenie SmartGate pozwala na sterowanie urządzeniami zewnętrznymi poprzez wykonywanie
połączeń na numer karty SIM umieszczony w urządzeniu. Urządzenie obsługuje karty SIM w
standardowym rozmiarze, w celu zastosowania karty micro SIM lub nano SIM należy skorzystać z
odpowiednich adapterów pozwalających na umieszczenie tych kart w slocie kart standard SIM.
Urządzenie obsługuje wszystkie stosowane w Polsce częstotliwości GSM, tym samym umożliwiając
zastosowanie w nim karty dowolnego operatora.
III. Zasada działania
Podstawowym zadaniem urządzenia jest podawanie sygnału inicjującego bądź kończącego pracę
urządzenia zewnętrznego przy użyciu przekaźnika pracującego w trybie monostabilnym. Sygnał ten
generowany jest w następstwie wykonania na numer karty SIM umieszczonej w urządzeniu próby
połączenia, bez potrzeby inicjacji połączenia – połączenie CLIP. W momencie, gdy moduł zarejestruje
próbę połączenia z numeru zewnętrznego (tzw. numeru autoryzowanego) na numer umieszczony w
module, generuje jednorazowe przełączenie przekaźnika o czasie trwania 0.5 do 1 sekundy, nie
więcej niż raz na jedną próbę połączenia (bez znaczenia jak długo próba nawiązania jest
utrzymywana). Impuls generowany jest automatycznie po otrzymaniu próby połączenia. Połączenie
przychodzące z numeru autoryzowanego jest odrzucane najpóźniej po 2-3 sygnałach. Moduł jest
całkowicie pozbawiony funkcjonalności odbierania rozmów telefonicznych.
IV. Funkcjonalność dodatkowa / Pamięć
Urządzenie umożliwia zmianę stanu przekaźnika jedynie osobom autoryzowanym, w celu uniknięcia
załączenia urządzenia zewnętrznego przez przypadkową próbę połączenia. Urządzenie posiada więc
możliwość przechowywania w pamięci do 62 numerów 9-cyfrowych + numer MASTER. Pamięć
podstawowa jest rozszerzona o dodatkowe 256 numerów za pomocą dodatkowej pamięci EEPROM.
Numery zapisane w pamięci to numery, które może wprowadzić do pamięci użytkownik MASTER i
połączenia tylko z tych numerów mogą zmieniać stan urządzenia. Numery nieautoryzowane są
odrzucane automatycznie.
V. Uruchomienie
Modem przy włączeniu synchronizuje sobie wewnętrzny zegar z czasem operatora GSM. Nie ma
przestawiania na czas letni/zimowy, więc w przypadku jego zmiany, czas w urządzeniu będzie
poprawny dopiero po jego ponownym uruchomieniu lub samoczynnym restarcie. Urządzenie
samoczynnie się restartuje jeśli przez 48 godzin nie zostanie zarejestrowana żadna próba połączenia.
Co 10 dni niezależnie resetuje się o godz. 3:00.
VI. Dioda
Urządzenie posiada diodę sygnalizującą status pracy wbudowanego modułu GSM. Dioda pozwala na
odczytanie następujących stanów:
Typ migotania diody
Świecenie ciągłe lub prawie ciągłe
Prezentowany stan
Pierwsze uruchomienie – trwa konfiguracja
modemu GSM
Błyski sekundowe o wypełnieniu 1/10
W trakcie oczekiwania na modem
Błyski sekundowe o wypełnieniu 5/10
Oczekiwanie na kartę SIM
Błyski sekundowe o wypełnieniu 9/10
Urządzenie skonfigurowane i gotowe do pracy
Błysk dwukrotny
Urządzenie odebrało SMS
Błysk trzykrotny
Urządzenie wysłało SMS
O każdej pełnej godzinie urządzenie prezentuje za pomocą odpowiedniej ilości błysków aktualną
godzinę
VII. Wejście STATUS
Dodatkowym elementem urządzenie jest wejście „STATUS”, które pozwala na wprowadzenie do
urządzenia styków przekaźnika w który wyposażono urządzenie zewnętrzne pozwalającego na
wykorzystanie go do celów prezentowania aktualnego stanu urządzenia zewnętrznego. Zależy to od
typu urządzenia zewnętrznego z którym pracowało będzie urządzenie SmartGate.
VIII. Administracja użytkownikami
Wszelkie komendy jakie można przesłać do urządzenia ujęte zostały w nawiasy kwadratowe,
natomiast elementy zmienne (np. numery telefonów) dodatkowo wyróżnione są kursywą. Wysyłając
komendy do urządzenia, należy to robić pomijając nawiasy kwadratowe.
Urządzenie rozpoznaje trzy typy użytkowników:
1. Użytkownik nieautoryzowany – nr telefonu, który zostaje automatycznie odrzucony przy
próbie połączenia, a smsy są ignorowane. Próby połączenia z takiego numeru nie mają
żadnego wpływu na funkcjonowanie urządzenia oraz nie zmieniają stanu przekaźnika
wyjściowego.
2. Użytkownik autoryzowany – nr telefonu, który został zapisany przez użytkownika MASTER
(patrz kolejny podpunkt) w pamięci urządzenia lub w dodatkowej pamięci EEPROM
zainstalowanej w urządzeniu. Próby połączenia od takiego użytkownika skutkują zmianą
stanu przekaźnika wyjściowego, a tym samym otwarcia/zamknięcia lub włączenia/wyłączenia
urządzenia zewnętrznego.
3. Użytkownik MASTER – jest to unikalny numer użytkownika, który w nowym urządzeniu
mianuje się nim przy pierwszym uruchomieniu urządzenia SmartGate (patrz pkt. IX).
Uprawnienia jakie posiada użytkownik MASTER:
Możliwość dodania nowego użytkownika autoryzowanego:
[ADD nrtel] - dodaje autoryzowany numer do listy. W przypadku niepowodzenia zwraca
przyczynę: "nrtel already exists" (tłum. „nr jest obecnie zapisany w pamięci” , "no FREE memory"
(tłum. „brak wolnej pamięci”) lub "invalid param" (tłum. „błędny parametr”). Jeśli po dodaniu w
pamięci zostaje miejsce na maksymalnie 2 numery to dodatkowo wysyła raport FREE.
Usunięcie zapisanego wcześniej użytkownika autoryzowanego:
[REMOVE nrtel] - usuwa, jak się nie uda to zwraca przyczynę: "nrtel not found" (tłum. „nrtel nie
znaleziony”), "nrtel is MASTER" (tłum. „nrtel to numer MASTER)” , "nrtel is ADMIN" (tłum. “nrtel
to numer administratora”) lub "invalid param" (tłum. „błędny parametr”).
Sprawdzenie ilości wolnych pozycji w pamięci:
[FREE] - zwraca ilość wolnych numerów "FREEmem: x number(s)"
Sprawdzenie, czy wybrany numer jest już zapisany w pamięci urządzenia:
[CHECK nrtel] - sprawdza, czy nrtel jest na liście zapisanych użytkowników autoryzowanych,
zwraca "nrtel is on the LIST" (tłum. „ nrtel JEST na liście), "nrtel is NOT on the LIST" (tłum. „nrtel
NIE MA na liście”) lub "invalid param" (tłum. „błędny parameter”).
Sprawdzenie statusu urządzenia, w którym wykorzystane jest wejście “STATUS”
[STATUS] - zwraca "STATUS = OPEN" przy zwarciu na złączu „STATUS”, w przeciwnym przypadku
"STATUS = CLOSED".
Wyczyszczenie pamięci urządzenia (usuwa wszystkie zapisane numery użytkowników
autoryzowanych – numer MASTER pozostaje niezmieniony).
[RESET] - może zostać wysłana przez numer MASTER, w odpowiedzi na którą sterownik pyta czy
na pewno ma wykasować wszystkie numery z bazy "DELETE ALL?". Potwierdzenie komendą YES
kasuje wszystkie numery zapisane w pamięci. Numer MASTER pozostaje niezmieniony.
Potwierdzenie musi przyjść w ciągu 10 min. Inaczej reset zostanie anulowany. Po zakończeniu
operacji zwraca "All numbers deleted".
KOMENDY PRZEZNACZONE DO ADMINISTRACJI NUMEREM MASTER
Automianowanie użytkownika MASTER po pierwszym uruchomieniu nowego urządzenia:
[IAMMASTER] – numer MASTER zostaje przypisany do nowego, nieużywanego urządzenia
poprzez wysłanie z tego numeru komendy IAMMASTER, zwraca "Yes, MASTER!".
Możliwość przekazania innemu użytkownikowi uprawnień MASTER:
[MASTER nrtel] – ustala nowego MASTERA, wprowadzona z błędnym parametrem zwraca
aktualny numer MASTERA. Telefon ustawiony jako nowy MASTER dostaje SMS "Yes, MASTER".
Nie są rozróżniane małe i WIELKIE litery. Po komendzie nie musi być spacji np. Add600025879
zadziała poprawnie.
SMSy są kasowane z pamięci zaraz po zinterpretowaniu na zasadzie DeleteAll, czyli nawet w
przypadku „zawieszenia się” urządzenia to po restarcie jest sprawdzana pamięć SMSów, więc nie ma
obawy że karta zostanie „zapełniona” wiadomościami.
Zwrotka "invalid param" oznacza, że parametr nrtel nie był numerem telefonu - musi być
obowiązkowo 9 cyfr, pierwsza różna od 0.
IX. Pierwsze uruchomienie
Bardzo istotnym elementem pracy z urządzeniem SmartGate jest jego pierwsze uruchomienie. Po
umiejscowieniu w slocie karty SIM i podłączeniu go do zasilania (patrz pkt. XI), urządzenie konfiguruje
modem. Po przejściu w stan oczekiwania, bardzo ważnym elementem jest przypisanie użytkownika
MASTER. Użytkownik MASTER opisany został w punkcie VIII – „Administracja użytkownikami”.
Użytkownik MASTER dla nowego urządzenia przypisywany jest poprzez wysłanie z numeru, który ma
być użytkownikiem MASTER komendy [IAMMASTER]. Pierwszy numer, który wyśle taką komendę na
numer umieszczony w urządzeniu SmartGate zostaje administratorem urządzenia, który posiada
wszelkie uprawnienia opisane w punkcie VIII.
X. Zmiana użytkownika MASTER
Zmiana użytkownika MASTER odbywa się na zasadzie przekazania uprawnień innemu numerowi za
pomocą komendy [MASTER nrtel] opisanej w punkcie VIII.
XI. Zasilanie
Zasilanie urządzenia odbywa się za pomocą prądu zarówno stałego jak i zmiennego, o napięciu od 12
do 24 V.
XII. Opis wejść i wyjść
Nazwa
SLOT SIM
ANTENA*
EEPROM
12/24 VAC
STATUS
RELAY
Opis
Gniazdo kart SIM
Antena zewnętrzna*
Gniazdo kości pamięci dodatkowej EEPROM
(czyt. Punkt IV)
Wejście zasilające urządzenie
Wejście STATUS (czyt. Punkt VII i VIII)
Wyjście przekaźnika zmieniającego stan
urządzenia zewnętrznego
*) Antena posiada możliwość demontażu, na wypadek zastosowania urządzenia Smart-Gate
w warunkach słabego zasięgu GSM. Pozwala to zastosować mocniejszą antenę GSM. W przypadku
problemów z działaniem urządzenia należy skontaktować się z producentem.
XIII. Zestaw
Kompletny zestaw powinien zawierać:
1.
2.
3.
4.
5.
Urządzenie GSM-GC
Obudowę z tworzywa sztucznego
Dołączoną antenę GSM
Instrukcję obsługi
Kartę gwarancyjną
XIV. Uwagi końcowe
Urządzenie GSM-GC jest urządzeniem elektronicznym i powinno być w odpowiedni sposób
zabezpieczone przed działaniem czynników zewnętrznych. Dostarczona obudowa w żaden sposób
opisany przez International Protection Rating nie chroni zamkniętej w niej elektroniki przed
penetracją czynników zewnętrznych. Dlatego jeśli urządzenie ma zostać zainstalowane bezpośrednio
na zewnątrz warto ją dodatkowo zaizolować lub zastąpić obudową spełniającą normy IP – producent
sugeruje co najmniej IP54. Każde urządzenie posiada plombę naklejoną bezpośrednio na urządzenie,
numer na plombie stanowi numer seryjny urządzenia.
XV. Bezpieczeństwo
W pamięci urządzenia zapisany jest numer techniczny pełniący rolę administratora, który w skrajnych
przypadkach pozwala na zmianę użytkownika MASTER oraz przywrócenie ustawień fabrycznych
urządzenia. Producent celowo nie udostępnił tych funkcji ze względu na możliwość wykorzystania
urządzenia przez osoby postronne. Numer techniczny nie ma uprawnień użytkownika, tj. nie może
zmieniać stanu przekaźnika, dodawać ani usuwać użytkowników. Żeby skorzystać z możliwości
numeru technicznego wymagany będzie proces weryfikacyjny polegający na podaniu numeru
seryjnego urządzenia, aktualnego numeru MASTER, przesłaniu skanu bądź zdjęcia karty gwarancyjnej
na adres mailowy [email protected] .
Więcej informacji na temat urządzenia znaleźć można na stronie:
http://www.gsm-gc.pl
Pytania, problemy techniczne, uwagi, reklamacje i zgłoszenia gwarancyjne:
Mail: [email protected]
Mobile: +48 506 312 192
Producent:
Z.H.U. BRAMTECH
Ul. Słowackiego 20A
26-700 Zwoleń
NIP: 811-000-55-28
Karta Gwarancyjna
1. Producent udziela gwarancji na okres 12 miesięcy od daty sprzedaży. Nie może on jednak
przekroczyć 24 miesięcy od daty produkcji. Ujawnione w tym okresie wady urządzenia będą
usuwane bezpłatnie w terminie nie dłuższym niż 14 dni roboczych od daty dostarczenia
urządzenia do producenta. Okres gwarancji ulega automatycznie przedłużeniu o czas pobytu
urządzenia w serwisie gwarancyjnym.
2. Przez naprawę gwarancyjną rozumie się wykonanie czynności o charakterze
specjalistycznym, właściwym usunięcia wady objętej gwarancją w serwisie producenta.
Urządzenia, które wykazują wady produkcyjne, konstrukcyjne lub materiałowe, będą
wymieniane na nowe lub naprawiane – zgodnie z oceną technika-serwisanta. Koszty
związane z demontażem i montażem ponosi sprzedawca/instalator.
3. Gwarancją nie są objęte:
 Uszkodzenia mechanicze, termiczne, chemiczne i wszystkie inne spowodowane
niewłaściwym działaniem bądź zaniedbaniem, lub działaniem sił zewnętrznych (np.
przepięcia w sieci, wyładowania atmosferyczne, powodzie).
 Uszkodzeń powstałych na skutek:
- napraw, przeróbek i modyfikacji konstrukcji dokonanych przez użytkownika lub osoby
trzecie,
-niewłaściwego montażu,
-używania niezgodnie z przeznaczeniem,
-użytkowania w połączeniu z niesprawnym urządzeniem,
-niewłaściwego transportu.
4. Kupujący ma obowiązek zawiadomić sprzedawcę o wadzie urządzenia nie później niż po 3
dniach od daty jej ujawnienia.
5. Niewypełniona lub niepodstemplowana karta gwarancyjna jest nieważna.
Nr seryjny urządzenia:
Data sprzedaży:
Podpis sprzedawcy:
Pieczątka sprzedawcy:
Procedura Serwisowa
1.
2.
3.
4.
Wysyłając towar do naprawy serwisowej do producenta, do urządzenia należy dołączyć wypełnioną
kartę gwarancyjną oraz informację kontaktową.
Po przyjęciu urządzenia do naprawy gwarancyjnej, serwis producenta w ciągu 7 dni poinformuje
użytkownika, czy towar podlega gwarancji.
Jeśli podlega, zostanie naprawiony zgodnie z postanowieniami karty gwarancyjnej. Jeśli nie podlega,
poinformuje o kosztach naprawy.
W przypadku gdy towar nie podlega gwarancji, producent poinformuje o kosztach naprawy i kupujący
zgadza się na pokrycie kosztów, powinien on przesłać pisemne potwierdzenie akceptacji kosztów na
adres [email protected]. W innym przypadku nienaprawione urządzenie zostanie odesłane na koszt
użytkownika bez dokonania naprawy.
