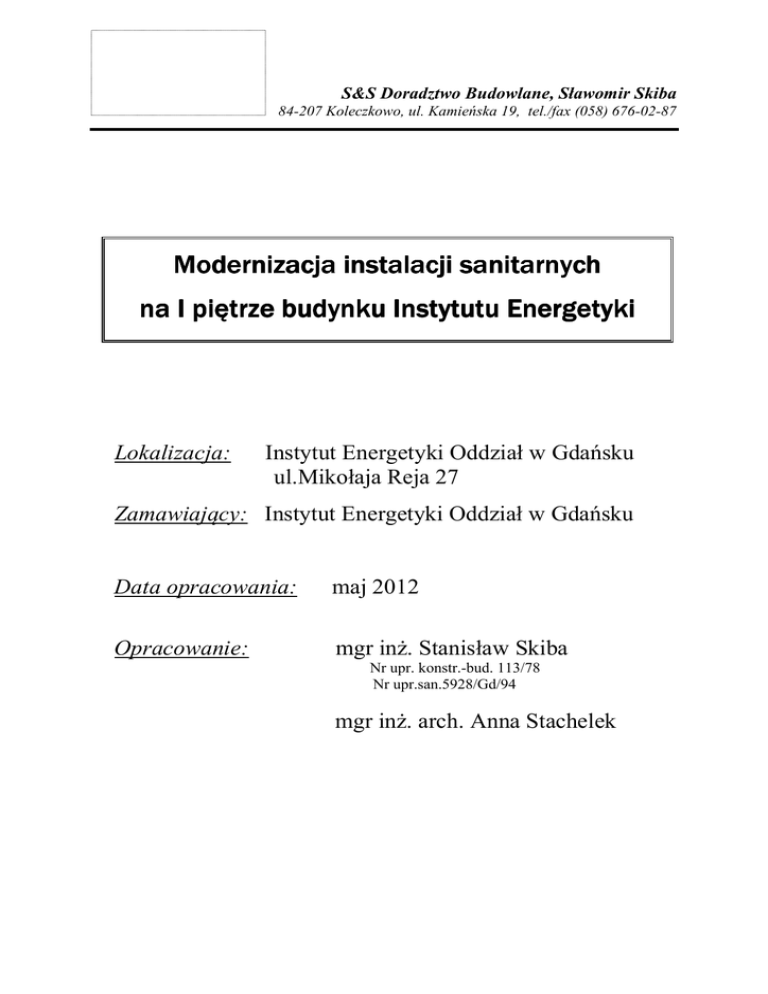

S&S Doradztwo Budowlane, Sławomir Skiba
84-207 Koleczkowo, ul. Kamieńska 19, tel./fax (058) 676-02-87
Modernizacja instalacji sanitarnych
na I piętrze budynku Instytutu Energetyki
Lokalizacja:
Instytut Energetyki Oddział w Gdańsku
ul.Mikołaja Reja 27
Zamawiający: Instytut Energetyki Oddział w Gdańsku
Data opracowania:
maj 2012
Opracowanie:
mgr inż. Stanisław Skiba
Nr upr. konstr.-bud. 113/78
Nr upr.san.5928/Gd/94
mgr inż. arch. Anna Stachelek
ZAWARTOŚĆ OPRACOWANIA:
1. OPIS TECHNICZNY
1. DANE OGÓLNE
2. PODSTAWA OPRACOWANIA
3. ZAKRES PRAC I UWAGI WYKONAWCZE
Zał. Kserokopia uprawnień i zaświadczenia o przynależności do Izby
2. CZĘŚĆ GRAFICZNA
rys. I-1 Rzut toalet I piętro - inwentaryzacja
1:50
rys. A-1 Projektowany rzut toalet I piętro
1:50
rys. A-2 Przekrój ‘A-A’ –toalety I piętro
1:50
rys. S-1 Rzut projektowanej instalacji wodnej i c.o.- I piętro
1:50
rys. S-2 Rzut projektowanej instalacjikanalizacyjnej.- I piętro
1:50
rys. E-1 Schemat instalacji elektrycznej – I piętro
1:50
Załącznik
rys. a-1 Rzut toalet-aranżacja - I piętro
1:50
rys. d-1 Rysunek ścian toalety damskiej- aranżacja
1:50
rys. d-2 Rysunek ścian toalety damskiej- aranżacja
1:50
rys. m-1 Rysunek ścian toalety męskiej-aranżacja
1:50
rys. m-2 Rysunek ścian toalety męskiej-aranżacja
1:50
MODERNIZACJA INSTALACJI SANITARNYCH
BUDYNKU INSTYTUTU ENERGETYKI, ODDZIAŁ GDAŃSK
1. OPIS TECHNICZNY
NA I PIĘTRZE BUDYNKU INSTYTUTU ENERGETYKI
1. DANE OGÓLNE:
1.1 Lokalizacja: Instytut Energetyki Oddział Gdańsk, ul. Mikołaja Reja 27
1.2 Temat: Modernizacja instalacji sanitarnych na I piętrze budynku IEN
1.3 Inwestor: Instytut Energetyki Oddział Gdańsk
1.2 Jednostka projektująca: S&S Doradztwo Budowlane, ul. Kamieńska 19,
84-207 Koleczkowo
1.5 Projektant: mgr inż. Stanisław Skiba, upr. bud. nr 113/78, upr. san. nr 5928/Gd/94
1.6 Opracowała: mgr inż. arch. Anna Stachelek
1.7 Data opracowania: maj 2012
2 PODSTAWA OPRACOWANIA
2.1 Zlecenie Inwestora
2.2 Wizja lokalna z inwentaryzacją stanu istniejącego.
3. ZAKRES PRAC I UWAGI WYKONAWCZE
1/ Roboty rozbiórkowe
- skucie kafelek ze ścian
- rozebranie większości istniejących ścian działowych w toaletach (część ścian pozostaje łącznie
z kominami do zachowania; rys. A-1)
- demontaż istniejących drzwi wraz z ościeżnicami
- poszerzyć istniejące otwory drzwiowe (ze wzgl. na rodzaj ściany i konstrukcje prace te
wykonać pod nadzorem osoby uprawnionej, Inspektora) pod nowe drzwi
- wyrównanie powierzchni pozostawionych ścian (skucie nierówności pozostałych po skuciu
płytek)
- skucie płytek podłogowych
- rozebranie warstw posadzki aż do istniejącego stropu
2/ Wykonanie ścianek działowych z płyt g-k
- wykonać trasowanie linii ściany (zgodnie z projektem-rys.A-1) i umocować stelaż z profili:
C75x50x0,6, U75x40x0,6 do ścian gipsowo-kartonowych (h=3,85m). Po montażu profili
wypełnić je wełną min.
- przymocować na stelażu płyty gipsowo-kartonowe wodo- i ognioochronne. Połączenia
wyszpachlować.
- po zagruntowaniu wyłożyć ściany płytkami ceramicznymi do wys. 233cm oraz pomalować
powyżej płytek. Do malowania stosować farbę akrylową, białą. Malować trzykrotnie.
3/ Wykonanie nowych warstw posadzki
- oczyszczone podłoże zaizolować elastyczną zaprawą dwuskładnikową cementową do izolacji
przeciwwodnych jednokrotnie o gr. warstwy równej 2mm
- ułożyć izolację przeciwdźwiękową z płyt styropianowych EPS 100-038m gr. ok. 6cm
- wykonać warstwę wyrównawczą gr. ok. 5cm z warstwą wyrównującą
Uwaga: Nowe warstwy wykonać tak by zachować istniejący poziom wykończenia posadzki w
toaletach.
4/ Wykonanie sufitu podwieszanego
- wykonać trasowanie linii sufitu na wys. 322cm od obecnego poziomu posadzki (tuż nad
oknami) i umocować profile.
- przymocować płyty gipsowo-kartonowe wodochronne. Połączenia wyszpachlować.
- zagruntować powierzchnię sufitu, a następnie ją pomalować. Do malowania stosować farbę
akrylową, kolor: biały. Malować trzykrotnie.
5/ Wentylacja wywiewna
- W każdym pomieszczeniu zapewnić wentylację przez kanały wentylacyjne. Poprowadzić
przewód wentylacyjny kołowy półelastyczny, nieizolowany od sufitu podwieszanego do
istniejących otworów kanałów wentylacyjnych. W pomieszczeniach zamontować wentylatory
wyciągowe sufitowe z tworzywa sztucznego Ø150, IP44, uruchamiane włącznikiem światła (rys.
A-1).
6/ Wykończenie ścian i podłogi
- przygotowanie podłoża przez zmycie, oczyszczenie z brudu i zeskrobanie luźnej farby
- przetarcie i uzupełnienie istniejących tynków na pozostawionych ścianach (likwidacja rys i
pęknięć)
- wykonać zabudowy stelaży z płyt g-k
- przygotowanie podłoża pod prace wykończeniowe; gruntowanie ścian i sufitów preparatem
gruntującym do powierzchniowego wzmacniania podłoży wewnątrz i na zewnątrz,
zmniejszającym nasiąkliwość podłoża, paroprzepuszczalnym.
- licowanie ścian do wys.2,33m płytkami ceramicznymi (kolor i ułożenie płytek wg załączonych
rysunków aranżacji). Przed zakupem typ wybranych płytek należy ostatecznie uzgodnić z
Zamawiającym.
♦ płytki ceramiczne ścienne gat.I, prostokątne o wym.32,5x97,7cm, rektyfikowane, w kolorze
grafitowym, grys i bianco, matowe
♦ płytki ceramiczne ścienne z dokerem gat.I, prostokątne o wym.32,5x97,7cm, w kolorze
bianco, matowe
♦ mozaika gat. I o wym. kostki 2,3x2,3cm, w kolorze grys i w kolorze bianco, matowe
- malowanie ścian powyżej płytek ściennych farbą akrylową, kolor: biały – 3 warstwy
-całą
powierzchnię
podłogi
zagruntować
preparatem
preparatem
gruntującym
do
powierzchniowego wzmacniania podłoży wewnątrz i na zewnątrz, zmniejszający nasiąkliwość
podłoża, paroprzepuszczalny
- wykonać posadzki z płytek:
♦ płytki podłogowe ceramiczne lub gresowe gat. I do stosowania do toalet ogólnodostępnych,
kl. ścieralności IV , wym.32,5x32,5,w kolorze grafitowym do skompletowania z glazurą
ścienną, matowe
Przed zakupem typ wybranych płytek należy ostatecznie uzgodnić z Zamawiającym.
- kolor fug dobrać do koloru płytek (do uzgodnienia z Zamawiającym)
- przed zamówieniem lustra wklejanego na ścianę sprawdzić jego wymiary wykonując pomiar
miejsca przeznaczonego na lustro na budowie
Uwaga:
1) Projektuje się zastosowanie materiałów o podwyższonym standardzie.
2) Dopuszcza się zastosowanie płytek ściennych i podłogowych o innych wymiarach i kolorach
niż w załączonej aranżacji, po uzgodnieniu w/w zmian z Zamawiającym i Inspektorem Nadzoru.
7/ Stolarka
Do pomieszczenia łazienki oraz do przedsionka zamontować drzwi wewnętrzne 90x200 z
otworami wentylacyjnymi (drzwi -szt.4)
♦Skrzydła drzwiowe „90” o konstrukcji ramiakowej zbudowane z elementów pionowych i
poziomych z drewna iglastego, sklejki i płyty wiórowej, płyciny HDF pokryte okleina
naturalną, kolor: do uzgodnienia z Zamawiającym;
♦Ościeżnica wewnątrzlokalowa, regulowana, kompletna z listwami maskującymi, okuciami i
uszczelką gumową na obwodzie ościeży; okleina naturalna, do skompletowania ze skrzydłem
drzwiowym.
Drzwi wyposażyć w samozamykacze.
Przed zamówieniem sprawdzić wymiary stolarki na budowie.
Ościeżnice drzwi wejściowych do obu toalet zamontować w głębi ościeży (szczegół ”1”na rys.
A-1), od strony korytarza wykończyć profilem maskującym. Po wstawieniu stolarki należy
obrobić ościeża.
Na drzwiach umieścić płytki z oznaczeniem wc.
Należy zabezpieczyć stolarkę folią PCV na czas prowadzenia prac remontowych i usunąć ją po
skończeniu tych prac.
Uwaga:
1) Projektuje się zastosowanie materiałów o podwyższonym standardzie.
8/ Montaż ścianek systemowych z płyt laminowanych - wydzielenie kabin ustępowych
- ścianki działowe wykonać z płyty HPL o powierzchni zmywalnej, odpornej na wilgoć,
posiadającej aprobatę techniczna i atest PZH; zastosować drzwi i okucia systemowe
- ścianki kabin wykonane jako ścianki pełne h=2,05 m (pozostawienie wolnej przestrzeni- 15cm
od posadzki)
- montaż elementów wykonać zgodnie z zaleceniami producenta
- kolor i układ ścianek wg. załączonych rysunków aranżacji
9/ Modernizacja instalacji wod.-kan. z wymianą ceramiki sanitarnej oraz wymiana
fragmentu instalacji c.o.
- dokonać przygotowania instalacji do prac remontowych
- demontaż istniejących urządzeń sanitarnych (toaleta męska: 3 umywalki, 4 miski ustępowe, 5
pisuarów, 1 brodzik ; toaleta damska: 1 umywalka, 1 miska ustępowa)
- w przypadku demontażu umywalek należy zakorkować podejścia.
- demontaż istniejących baterii i zakorkowanie podejść, demontaż wpustów podłogowych
- demontaż istniejących instalacji wod.-kan.
- prowadzenie nowych instalacji wody (z częściowym wykorzystaniem istniejących bruzd).
Instalacja zimnej wody oraz c.w.u z rur PP –R 25/4,2mm , PP-R 32/5,4mm, PP-R 40/6,7mm.
Rury wody ciepłej układać w otulinie termoizolacyjnej z pianki PE do instalacji, Rury wody
zimnej układać w karbowanych rurach osłonowych .
- poprowadzenie nowych instalacji kanalizacji sanitarnej. Montaż kanalizacji sanitarnej z rur
PCV Ø50, Ø70, Ø110.
- wymiana pionu kanalizacyjnego na wysokość kondygnacji (po wymianie piony obudować/
zamurować)
- wymiana istniejących grzejników na grzejniki dwupłytowe, z dwoma konwektorami z
podejściem dolnym i wykonanie nowego podejścia z rur PEX/AL/PEX.
- montaż nowych urządzeń sanitarnych
toaleta damska:
• 1 umywalka prostokątna o wym. 120x48,4x14,5cm z 2 otworami na baterie umywalkowe,
gat.I
• 2 miski ustępowe wiszące na stelażach do wc, gat. I; przyciski chrom; wyposażone w deski
sedesowe wolnoopadające.
toaleta męska:
• 2 umywalki prostokątne o wym. 60x48,4x14,5cm z otworem na baterię umywalkową, gat. I
• 3 miski ustępowe wiszące na stelażach do wc, gat. I; przyciski chrom; wyposażone w deski
sedesowe wolnoopadające.
• 3 pisuary porcelanowe, z doprowadzeniem wody od tyłu, gat. I; na stelażach wraz z
elektrycznymi zaworami spłukującymi, z czujnikiem podczerwieni (zasilane 230V)
• 2 przegrody pisuarowe (ścianki międzypisuarowe), ze stali nierdzewnej 100x40cm, do
montażu na śruby
- montaż nowych baterii
toaleta damska: 2 baterie umywalkowe, sztorcowe, pneumatyczne, czasowe (zamykające
przepływ wody po ustawionym czasie); chrom.
toaleta męska: 2 baterie umywalkowe, sztorcowe, pneumatyczne, czasowe (zamykające
przepływ wody po ustawionym czasie); chrom.
W toaletach zamontować blaty kamienne gr. 3cm pod umywalkami. Nad umywalkami wkleić
lustra, których wymiary należy przed zakupem sprawdzić na budowie
- wykonać sprawdzenia szczelności i działania instalacji wod.-kan oraz przeprowadzić płukanie
instalacji wodnej.
- w toaletach zamontować przybory higieniczno-sanitarne:
• dozowniki do mydła naścienne ze stali nierdzewnej, chrom,
• suszarka ścienna do rąk na fotokomórkę, prostokątna o wym. 32,7x25x15,2cm w obudowie ze
stali nierdzewnej o gr. 1,2mm; napięcie 230V, izolacja elektryczna- klasa I; chrom
• pojemniki na ręczniki papierowe 37x28x12,7cm, ze stali nierdzewnej, zabezpieczone
matelowym zamikem z kluczykiem, chrom,
• podajnik na papier toaletowy, okrągły, o pojemności Ø18-Ø23cm; stal nierdzewna, chrom
• kosz na zużyte ręczniki papierowe, 25l, ze stali nierdzewnej mat.
• kosz łazienkowy na pedał ze stali nierdzewnej mat., poj. 5l (w kabinie damskiej)
10/ Roboty elektryczne
- istniejącą instalację elektryczną /przewody, gniazda, włączniki, puszki, oprawę oświetleniową/
należy odciąć od źródła zasilania.
- istniejące oprawy oświetleniowe należy zdemontować (przeznaczyć do wywozu i utylizacji)
- montaż nowych przewodów /przewody kabelkowe podtynkowe, przewody w rurach
osłonowych ponad sufitem podwieszanym/, łączników, gniazd instalacyjnych wtykowych z
bolcem w obudowie hermetycznej, przewody do fotokomórek przy pisuarach
- montaż nowych opraw oświetleniowych na suficie -plafony IP21
- montaż nowych opraw oświetleniowych na ściance z pisuarami –kinkiety IP21
- montaż nowych opraw oświetleniowych w obrębie umywalek przed lustrem -lampy wiszące
IP21
Przewody umieszczone nad sufitem podwieszanym prowadzić w rurach osłonowych
karbowanych. Instalować zgodnie z zaleceniem producenta.
Nową instalację podłączyć do instalacji istniejącej, a następnie podłączyć instalację do źródła
zasilania. Na zakończenie prac wykonać pomiary rezystancji izolacji przewodów i skuteczności
zerowania.
Proponowane rozmieszczenie opraw oświetleniowych pokazano na rys. E-1 (przed montażem
uzgodnić ostatecznie z Zamawiającym).
11/ Roboty porządkowe.
Gruz oraz wszelkie materiały rozbiórkowe należy wywieźć i zutylizować.
4.0 UWAGI KOŃCOWE
1) Szczegółowy zakres prac podany jest w przedmiarze robót.
2) Przy kalkulacji prac należy uwzględnić dodatek do robocizny z uwagi na prace na czynnym
obiekcie.
3) Należy pamiętać o prawidłowym zabezpieczeniu placu budowy.
4) Ewentualny wykonawca robót powinien zapoznać się z zakresem prac na obiekcie.
5) Wszystkie roboty montażowe dotyczące instalacji wodnej i kanalizacyjnej należy prowadzić
zgodnie z:
- Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny
odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z dnia 12 kwietnia 2002r wraz z
późniejszymi zmianami)
- Przepisami BHP
- „Warunkami wykonania i odbioru robót budowlano-montażowych” tom II „Instalacje sanitarne
i przemysłowe”
6) Gruz i materiały rozbiórkowe należy wywieźć na składowisko celem utylizacji.
7) Ze względu na brak odpowiedniej archiwalnej dokumentacji, po wykonaniu prac
odkrywczych należy zweryfikować przyjęte wielkości nowej instalacji stosownie do zastanych
warunków. Nową instalację wod-kan należy przyłączyć do istniejącej instalcji.
Opracował:
mgr inż. Stanisław Skiba
2. CZĘŚĆ GRAFICZNA
Załacznik

Modernizacja instalacji sanitarnych na I piętrze na I piętrze budynku

Transkrypt

Podobne dokumenty

Orzeczenie techn - BIP – Gmina Szemud

Wybory do Parlamentu Europejskiego Wybory do Parlamentu

AGMAR S

Inżynier elektryk / energetyka SN, WN i NN / – asystent projektanta

Uszczelnienie statyczne X-RING/QUAD-RING
