Załącznik nr 1 do SIWZ Opis przyjętych materiałów

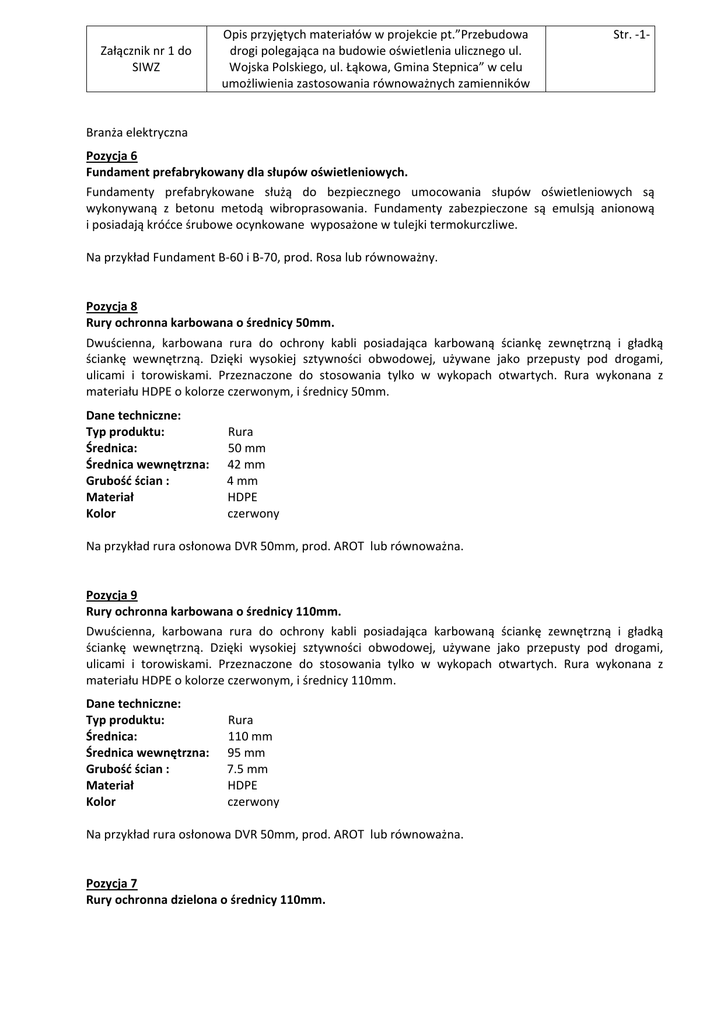

Załącznik nr 1 do SIWZ Opis przyjętych materiałów w projekcie pt.”Przebudowa drogi polegająca na budowie oświetlenia ulicznego ul. Wojska Polskiego, ul. Łąkowa, Gmina Stepnica” w celu umożliwienia zastosowania równoważnych zamienników Str. ‐1‐
Branża elektryczna Pozycja 6 Fundament prefabrykowany dla słupów oświetleniowych. Fundamenty prefabrykowane służą do bezpiecznego umocowania słupów oświetleniowych są wykonywaną z betonu metodą wibroprasowania. Fundamenty zabezpieczone są emulsją anionową i posiadają króćce śrubowe ocynkowane wyposażone w tulejki termokurczliwe. Na przykład Fundament B‐60 i B‐70, prod. Rosa lub równoważny. Pozycja 8 Rury ochronna karbowana o średnicy 50mm. Dwuścienna, karbowana rura do ochrony kabli posiadająca karbowaną ściankę zewnętrzną i gładką ściankę wewnętrzną. Dzięki wysokiej sztywności obwodowej, używane jako przepusty pod drogami, ulicami i torowiskami. Przeznaczone do stosowania tylko w wykopach otwartych. Rura wykonana z materiału HDPE o kolorze czerwonym, i średnicy 50mm. Dane techniczne: Typ produktu: Rura Średnica: 50 mm Średnica wewnętrzna: 42 mm Grubość ścian : 4 mm Materiał HDPE Kolor czerwony Na przykład rura osłonowa DVR 50mm, prod. AROT lub równoważna. Pozycja 9 Rury ochronna karbowana o średnicy 110mm. Dwuścienna, karbowana rura do ochrony kabli posiadająca karbowaną ściankę zewnętrzną i gładką ściankę wewnętrzną. Dzięki wysokiej sztywności obwodowej, używane jako przepusty pod drogami, ulicami i torowiskami. Przeznaczone do stosowania tylko w wykopach otwartych. Rura wykonana z materiału HDPE o kolorze czerwonym, i średnicy 110mm. Dane techniczne: Typ produktu: Rura Średnica: 110 mm Średnica wewnętrzna: 95 mm Grubość ścian : 7.5 mm Materiał HDPE Kolor czerwony Na przykład rura osłonowa DVR 50mm, prod. AROT lub równoważna. Pozycja 7 Rury ochronna dzielona o średnicy 110mm. Załącznik nr 1 do SIWZ Opis przyjętych materiałów w projekcie pt.”Przebudowa drogi polegająca na budowie oświetlenia ulicznego ul. Wojska Polskiego, ul. Łąkowa, Gmina Stepnica” w celu umożliwienia zastosowania równoważnych zamienników Str. ‐2‐
Dzielona rura do ochrony kabli. Służy do ochrony istniejących kabli oraz naprawy uszkodzonych kanalizacji kablowych oraz stosowana pod drogami, ulicami i torowiskami. Rura wykonana z materiału HDPE o kolorze czerwonym, i średnicy 110mm. Dane techniczne: Typ produktu: Rura Średnica: 110 mm Średnica wewnętrzna: 100 mm Grubość ścian : 5 mm Materiał HDPE Kolor czerwony Na przykład rura osłonowa A 110 PS prod. AROT lub równoważna. Pozycja 22 Oprawa ledowa o mocy 68W. Oprawa ledowa z obudową wykonaną z aluminium, optyką z metalizowanego poliwęglanu, kloszem z szkła hartowanego o grubości 4mm. Oprawa montowana na wysięgniku lub bezpośrednio na szczycie słupa o średnicy zakończenia Ø60 ÷ Ø76 mm . Oprawa z regulacją kąta nachylenia oprawy w zakresie od 0° do 15° co 5° przy montażu bezpośrednio na słupie oraz od 0° do ‐15° co 5° przy montażu na wysięgniku bocznym. Dane techniczne: Moc Współczynnik mocy: Żywotność: Temperatura barwy: Krzywa rozsyłu oprawy: Dodatkowo: 68W, > 0,98, 60000 hr, LM80 %, Ta=25 °C, IF=350 mA 150000 hr, LM70 %, Ta=25 °C, IF=350 mA 6000°K Oprawy wyposażone są w elektroniczny statecznik pozwalający regulować strumień wyjściowy. Innowacyjny system sterowania – regulacja strumienia świetlnego według czterech programów: − oprawa fabrycznie ustawiona na stałą żądną jasność świecenia, Załącznik nr 1 do SIWZ Opis przyjętych materiałów w projekcie pt.”Przebudowa drogi polegająca na budowie oświetlenia ulicznego ul. Wojska Polskiego, ul. Łąkowa, Gmina Stepnica” w celu umożliwienia zastosowania równoważnych zamienników Str. ‐3‐
− fabrycznie programowana funkcja, której określone parametry pozwalają na załączanie, wyłączanie lub zmniejszanie jasności świecenia oprawy o określonych porach uwzględniając okres obniżonego poboru energii, − program pozwalający za pomocą wbudowanego odbiornika podczerwieni na dostosowywanie sposobu świecenia oprawy do indywidualnych potrzeb w miejscu zainstalowanej oprawy, PLM – funkcja pozwalająca połączyć grupę opraw w zdalny system telemetryczny, umożliwiający sterowanie i monitorowanie każdej z opraw z dowolnego miejsca. Na przykład oprawa oświetleniowa LED‐in 54 prod. Rosa lub równoważna. Pozycja 11 Tabliczka bezpiecznikowa słupowa. Tabliczka bezpiecznikowa służąca do podłączenia kabli zasilających oraz zabezpieczenia elektrycznego opraw montowanych na słupach ulicznych i parkowych. Do zastosowania we wszystkich słupach, których średnica wewnętrzna jest większa niż 95 mm. Tabliczka składa się z: − zintegrowanej listwy zaciskowej wykonanej z PBT (politereftalan butylenu), tworzywa o wysokich parametrach izolacyjnych i dużej wytrzymałości mechanicznej, − pokrywy złącza oraz osłony zacisków i przewodów wykonanych z poliwęglanu przezroczystego, − podstawy złącza wykonana z poliwęglanu wzmocnionego włóknem szklanym Tabliczka bezpiecznikowa słupowa przystosowana jest fabrycznie do mocowana do szyny aluminiowej we wnęce na tylnej ścianie konstrukcji słupa dwoma śrubami M6. Wymiary obudowy tabliczki bezpiecznikowej słupowej: 274 mm x 90 mm x 74 mm. Dane techniczne: Stopień ochrony: IP 54, Klasa izolacji: II, Napięcie znamionowe: 500 V, Prąd znamionowy: 80 A, Wkładka topikowa: D01/E14, 2‐16 A, 400 V, AC Przekroje kabli przyłączanych: od 4 x 10 mm² do 4 x 35 mm² Na przykład tabliczka bezpiecznikowa słupowa TB‐1 prod. Rosa lub równoważna. Pozycja 20 Słup aluminiowy 6 metrowy. Słup aluminiowy, wykonany ze stopu EN AW 6060, cylindryczno‐stożkowy bezszwowy o wysokości całkowitej 6m. Słup anodowany na kolor oliwkowy C‐33 o grubości anody min. 20 mikronów. Średnica słupa przy podstawie to fi146mm, grubość ścianki na całej długości min. 4,1mm. W górnej części słupa przewalcowanie z fi76 na fi60 na długości 180mm celem dopasowania głowicy wysięgnika, tak by licowała ze słupem. Słup na wysokości 600mm od poziomu gruntu posiada wnękę słupową o wymiarach 400x95mm. Pokrywa wnęki zamykana na specjalne śruby imbusowe ‐ dostęp za pomocą specjalnego kluczyka imbusowego. Na tylnej ściance wnęki przyspawana szyna aluminiowa do montażu tabliczki bezpiecznikowej słupowej. Podstawa słupa wykonana z aluminiowej blachy tłoczonej ze stopu EN AW 5754. Długość boku podstawy 320x320mm, rozstaw otworów 250x250mm (4xM18). Załącznik nr 1 do SIWZ Opis przyjętych materiałów w projekcie pt.”Przebudowa drogi polegająca na budowie oświetlenia ulicznego ul. Wojska Polskiego, ul. Łąkowa, Gmina Stepnica” w celu umożliwienia zastosowania równoważnych zamienników Str. ‐4‐
Montaż słupa do fundamentów prefabrykowanych zabezpieczonych emulsją anionową, z króćcami śrubowymi OCYNKOWANYMI wyposażonymi w tulejki termokurczliwe. Na przykład słup 6m SAL‐60 anadowany prod. Rosa lub równoważny. Pozycja 21 Wysięgnik aluminiowy. Wysięgnik aluminiowy ozdobny anodowany na kolor oliwkowy C‐33 o grubości anody min. 20 mikronów. Jest to wysięgnik łukowy o wysokości 1330mm i długości 1100mm. Kąt wzniosu 10 stopni. Pod łukiem wysięgnika przyspawany ozdobny aluminiowy element dekoracyjny wg wymogów inwestora. Wysięgnik gięty z rury fi 60 spawanej do głowicy fi 76. Wysięgnik mocowany do słupa za pomocą 2 rzędów śrub. Głowica wysięgnika powinna licować ze słupem. Całkowita wysokość słupa wraz z wysięgnikiem to 7150mm. Na przykład wysięgnik aluminiowy WR1‐1,1 OZ 15 anodowany prod. Rosa lub równoważny.
