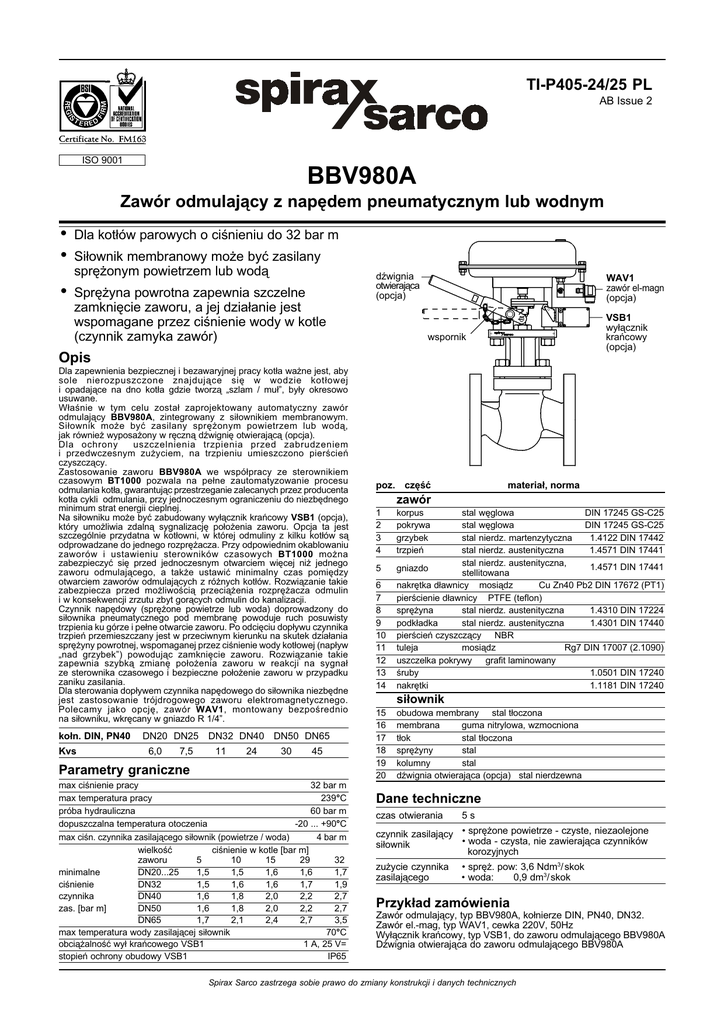

BBV980A
Zawór odmulaj¹cy z napêdem pneumatycznym lub wodnym
·
·
·
Dla kot³ów parowych o ciœnieniu do 32 bar m
Si³ownik membranowy mo¿e byæ zasilany
sprê¿onym powietrzem lub wod¹
Sprê¿yna powrotna zapewnia szczelne
zamkniêcie zaworu, a jej dzia³anie jest
wspomagane przez ciœnienie wody w kotle
(czynnik zamyka zawór)
dŸwignia
otwieraj¹ca
(opcja)
WAV1
zawór el-magn
(opcja)
VSB1
wy³¹cznik
krañcowy
(opcja)
wspornik
Opis
Dla zapewnienia bezpiecznej i bezawaryjnej pracy kot³a wa¿ne jest, aby
sole nierozpuszczone znajduj¹ce siê w wodzie kot³owej
i opadaj¹ce na dno kot³a gdzie tworz¹ „szlam / mu³”, by³y okresowo
usuwane.
W³aœnie w tym celu zosta³ zaprojektowany automatyczny zawór
odmulaj¹cy BBV980A, zintegrowany z si³ownikiem membranowym.
Si³ownik mo¿e byæ zasilany sprê¿onym powietrzem lub wod¹,
jak równie¿ wyposa¿ony w rêczn¹ dŸwigniê otwieraj¹c¹ (opcja).
Dla ochrony
uszczelnienia trzpienia przed zabrudzeniem
i przedwczesnym zu¿yciem, na trzpieniu umieszczono pierœcieñ
czyszcz¹cy.
Zastosowanie zaworu BBV980A we wspó³pracy ze sterownikiem
czasowym BT1000 pozwala na pe³ne zautomatyzowanie procesu
odmulania kot³a, gwarantuj¹c przestrzeganie zalecanych przez producenta
kot³a cykli odmulania, przy jednoczesnym ograniczeniu do niezbêdnego
minimum strat energii cieplnej.
Na si³owniku mo¿e byæ zabudowany wy³¹cznik krañcowy VSB1 (opcja),
który umo¿liwia zdaln¹ sygnalizacjê po³o¿enia zaworu. Opcja ta jest
szczególnie przydatna w kot³owni, w której odmuliny z kilku kot³ów s¹
odprowadzane do jednego rozprê¿acza. Przy odpowiednim okablowaniu
zaworów i ustawieniu sterowników czasowych BT1000 mo¿na
zabezpieczyæ siê przed jednoczesnym otwarciem wiêcej ni¿ jednego
zaworu odmulaj¹cego, a tak¿e ustawiæ minimalny czas pomiêdzy
otwarciem zaworów odmulaj¹cych z ró¿nych kot³ów. Rozwi¹zanie takie
zabezpiecza przed mo¿liwoœci¹ przeci¹¿enia rozprê¿acza odmulin
i w konsekwencji zrzutu zbyt gor¹cych odmulin do kanalizacji.
Czynnik napêdowy (sprê¿one powietrze lub woda) doprowadzony do
si³ownika pneumatycznego pod membranê powoduje ruch posuwisty
trzpienia ku górze i pe³ne otwarcie zaworu. Po odciêciu dop³ywu czynnika
trzpieñ przemieszczany jest w przeciwnym kierunku na skutek dzia³ania
sprê¿yny powrotnej, wspomaganej przez ciœnienie wody kot³owej (nap³yw
„nad grzybek”) powoduj¹c zamkniêcie zaworu. Rozwi¹zanie takie
zapewnia szybk¹ zmianê po³o¿enia zaworu w reakcji na sygna³
ze sterownika czasowego i bezpieczne po³o¿enie zaworu w przypadku
zaniku zasilania.
Dla sterowania dop³ywem czynnika napêdowego do si³ownika niezbêdne
jest zastosowanie trójdrogowego zaworu elektromagnetycznego.
Polecamy jako opcjê, zawór WAV1, montowany bezpoœrednio
na si³owniku, wkrêcany w gniazdo R 1/4”.
ko³n. DIN, PN40
Kvs
DN20 DN25 DN32 DN40 DN50 DN65
6,0
7,5
11
24
30
45
Parametry graniczne
max ciœnienie pracy
32 bar m
max temperatura pracy
239°C
próba hydrauliczna
60 bar m
dopuszczalna temperatura otoczenia
-20 ... +90°C
max ciœn. czynnika zasilaj¹cego si³ownik (powietrze / woda)
4 bar m
wielkoϾ
ciœnienie w kotle [bar m]
zaworu
5
10
15
29
32
minimalne
DN20...25
1,5
1,5
1,6
1,6
1,7
ciœnienie
DN32
1,5
1,6
1,6
1,7
1,9
czynnika
DN40
1,6
1,8
2,0
2,2
2,7
zas. [bar m]
DN50
1,6
1,8
2,0
2,2
2,7
DN65
1,7
2,1
2,4
2,7
3,5
max temperatura wody zasilaj¹cej si³ownik
70°C
obci¹¿alnoœæ wy³ krañcowego VSB1
1 A, 25 V=
stopieñ ochrony obudowy VSB1
IP65
poz. czêœæ
1
2
3
4
materia³, norma
zawór
6
7
8
9
10
11
12
13
14
stal wêglowa
DIN 17245 GS-C25
stal wêglowa
DIN 17245 GS-C25
stal nierdz. martenzytyczna
1.4122 DIN 17442
stal nierdz. austenityczna
1.4571 DIN 17441
stal nierdz. austenityczna,
1.4571 DIN 17441
gniazdo
stellitowana
nakrêtka d³awnicy mosi¹dz
Cu Zn40 Pb2 DIN 17672 (PT1)
pierœcienie d³awnicy PTFE (teflon)
sprê¿yna
stal nierdz. austenityczna
1.4310 DIN 17224
podk³adka
stal nierdz. austenityczna
1.4301 DIN 17440
pierœcieñ czyszcz¹cy NBR
tuleja
mosi¹dz
Rg7 DIN 17007 (2.1090)
uszczelka pokrywy grafit laminowany
œruby
1.0501 DIN 17240
nakrêtki
1.1181 DIN 17240
15
16
17
18
19
20
obudowa membrany stal t³oczona
membrana
guma nitrylowa, wzmocniona
t³ok
stal t³oczona
sprê¿yny
stal
kolumny
stal
dŸwignia otwieraj¹ca (opcja) stal nierdzewna
5
korpus
pokrywa
grzybek
trzpieñ
si³ownik
Dane techniczne
czas otwierania
5s
czynnik zasilaj¹cy • sprê¿one powietrze - czyste, niezaolejone
• woda - czysta, nie zawieraj¹ca czynników
si³ownik
korozyjnych
zu¿ycie czynnika
zasilaj¹cego
• sprê¿. pow: 3,6 Ndm3/ skok
• woda:
0,9 dm3/ skok
Przyk³ad zamówienia
Zawór odmulaj¹cy, typ BBV980A, ko³nierze DIN, PN40, DN32.
Zawór el.-mag, typ WAV1, cewka 220V, 50Hz
Wy³¹cznik krañcowy, typ VSB1, do zaworu odmulaj¹cego BBV980A
DŸwignia otwieraj¹ca do zaworu odmulaj¹cego BBV980A
Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych
Wielkoœci, wymiary [mm], ciê¿ary [kg]
dŸwignia otwieraj¹ca*
F1
F2
A
B
C
D
E
DN20
265
312
150
105
90
334
361
ciê¿ar
20
DN25
DN32
265
265
337
342
160
180
115
140
90
90
334
334
361
361
21
23
DN40
DN50
265
265
364
360
200
230
150
165
90
90
568
568
616
616
26
28
DN65
265
365
290
185
90
803
871
34
A
*dŸwignia otwieraj¹ca sk³adana jest z elementów, których iloœæ zale¿y
od wielkoœci zaworu:
wielkoϾ zaworu
DN20 ... DN32
DN40 ... DN50
DN65
*
potrzebna iloœæ elementów
1
2
3
E
B
F1
F2
3, 4
10
D
6
7
C
9
Czêœci zamienne
grzyb z trzpieniem (zespawane)
3, 4
zestaw uszczelniaj¹cy
6, 7, 8, 9, 10, 11
(nakrêtka d³awnicy, pierœcienie d³awnicy, sprê¿yna, podk³adka , pierœcieñ
czyszcz¹cy, tuleja)
uszczelka pokrywy
8
12
11
Przy zamawianiu czêœci zamiennych prosimy podawaæ opis zgodnie
z powy¿sz¹ tabel¹, oraz okreœliæ typ i wielkoœæ zaworu.
Przyk³ad:
Grzyb z trzpieniem (zespawane),
dla zaworu odmulaj¹cego BBV980A, DN32
Zawór elektromagnetyczny WAV1
Trójdrogowy zawór elektromagnetyczny WAV1 przeznaczony jest
do wspó³pracy z automatycznym zaworem odmulaj¹cym BBV980A.
WAV1 jest zaworem normalnie otwartym, w stanie beznapiêciowym
otwarty jest przelot miêdzy gniazdami A i R (woda / powietrze mog¹
odp³yn¹æ z si³ownika, zawór odmulaj¹cy jest zamkniêty).
Po zasileniu cewki zaworu WAV1 otwiera siê przelot miêdzy
gniazdami P i A (woda / powietrze mog¹ dop³yn¹æ do si³ownika
i otworzyæ zawór odmulaj¹cy).
Zawór WAV1 ma mosiê¿ny korpus i elementy wewnêtrzne wykonane
z materia³ów niekoroduj¹cych.
œruba rêcznego
otwarcia zaworu
Dane techniczne
stopieñ ochrony obudowy
max temperatura otoczenia
pobór mocy
napiêcia zasilania
czynniki robocze
max ciœnienie pracy
dopuszczalna temp. czynnika
czas otwierania / zamykania
IP65
+55°C
30 VA (przy zmianie po³o¿enia)
5 VA (podtrzymanie stanu otw.)
24, 110, 220 V / 50Hz
sprê¿one powietrze, woda
5 bar m
0 ... +90°C
8...15 ms
wylot wody /
powietrza
(gniazdo R)
BBV980A Zawór odmulaj¹cy z napêdem pneumatycznym lub wodnym
wlot wody /
powietrza
(gniazdo P)
po³¹czenie z si³ownikiem
z³¹czka R 1/4” (ozn. A)
