Analiza procesów wymiany ciepła zachodzących w wymienniku

II Wyjazdowa Sesja Naukowa Doktorantów
Politechniki Łódzkiej
Kwiecień 16 – 18, 2012; Rogów – Polska

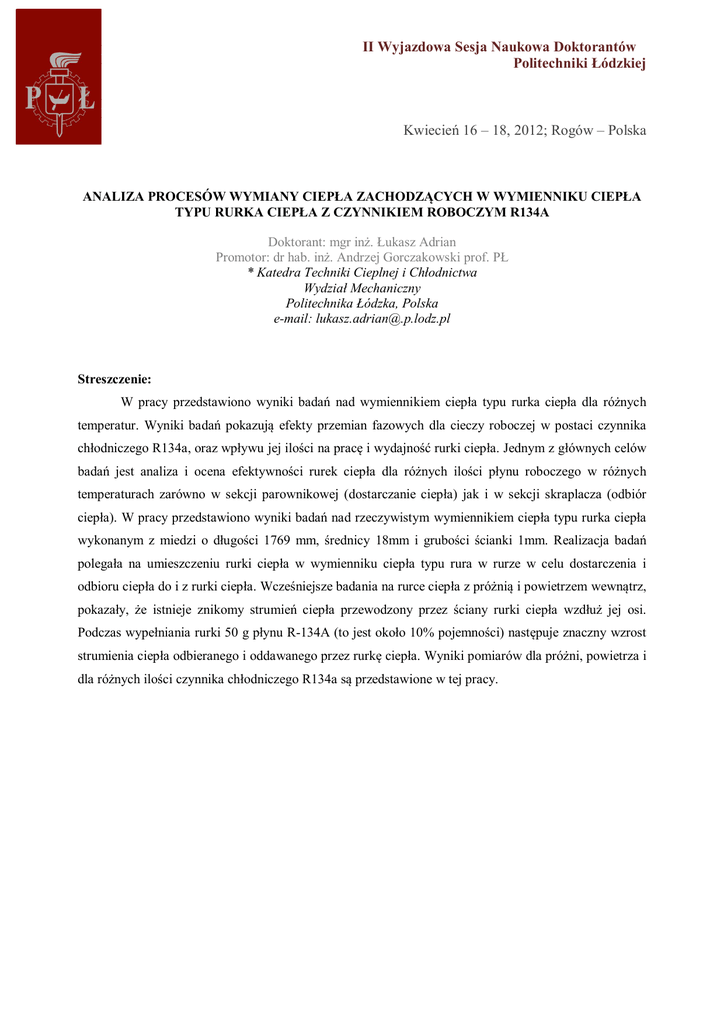

ANALIZA PROCESÓW WYMIANY CIEPŁA ZACHODZĄCYCH W WYMIENNIKU CIEPŁA
TYPU RURKA CIEPŁA Z CZYNNIKIEM ROBOCZYM R134A
Doktorant: mgr inż. Łukasz Adrian
Promotor: dr hab. inż. Andrzej Gorczakowski prof. PŁ
* Katedra Techniki Cieplnej i Chłodnictwa
Wydział Mechaniczny
Politechnika Łódzka, Polska
e-mail: [email protected]
Streszczenie:
W pracy przedstawiono wyniki badań nad wymiennikiem ciepła typu rurka ciepła dla różnych
temperatur. Wyniki badań pokazują efekty przemian fazowych dla cieczy roboczej w postaci czynnika
chłodniczego R134a, oraz wpływu jej ilości na pracę i wydajność rurki ciepła. Jednym z głównych celów
badań jest analiza i ocena efektywności rurek ciepła dla różnych ilości płynu roboczego w różnych
temperaturach zarówno w sekcji parownikowej (dostarczanie ciepła) jak i w sekcji skraplacza (odbiór
ciepła). W pracy przedstawiono wyniki badań nad rzeczywistym wymiennikiem ciepła typu rurka ciepła
wykonanym z miedzi o długości 1769 mm, średnicy 18mm i grubości ścianki 1mm. Realizacja badań
polegała na umieszczeniu rurki ciepła w wymienniku ciepła typu rura w rurze w celu dostarczenia i
odbioru ciepła do i z rurki ciepła. Wcześniejsze badania na rurce ciepła z próżnią i powietrzem wewnątrz,
pokazały, że istnieje znikomy strumień ciepła przewodzony przez ściany rurki ciepła wzdłuż jej osi.
Podczas wypełniania rurki 50 g płynu R-134A (to jest około 10% pojemności) następuje znaczny wzrost
strumienia ciepła odbieranego i oddawanego przez rurkę ciepła. Wyniki pomiarów dla próżni, powietrza i
dla różnych ilości czynnika chłodniczego R134a są przedstawione w tej pracy.
II Wyjazdowa Sesja Naukowa Doktorantów
Politechniki Łódzkiej
Kwiecień 16 – 18, 2012; Rogów – Polska
ANALYSIS OF HEAT TRANSFER PROCESSES TAKING PLACE IN HEAT PIPE
EXCHANGER WITH WORKING FLUID R134A
PhD Student: mgr inż. Łukasz Adrian
Supervisor: dr hab. inż. Andrzej Korczakowski prof. PŁ
*Department of Heat Technology and Refrigeration,
The Faculty of Mechanical
Technical University of Lodz, Poland
e-mail address: [email protected]
Abstract:
This work presents results of research of the heat exchanger type heat pipe at different
temperatures. The results of research show the effects of phase transitions for operating fluid as
refrigerant R134A, its quantity and its impact on work and efficiency of the heat pipe [1]. One of the
main goals is to analyze and evaluate the efficiency of heat pipes for different quantities working fluid
and associated phase transitions at different temperatures on both the supply of heat and warm reception.
This work presents results of studies on the actual heat pipe heat exchangers made of copper with a length
of 1769 mm, a diameter of 18mm and wall thickness of 1mm. Implementation of research was to put both
of which supply heat to the evaporator section and the location section of the condenser in flow heat
exchanger that delivers and receives heat from the heat pipes on a tube type heat exchanger in the pipe
[2].
Previous studies on the heat pipe with a vacuum and with air inside, proved that there is a
negligible heat flux conducted through the pipe walls along its axis. While filling the pipe with 50 g fluid
R-134A (it is about 10% of its capacity) it shows a significant increase in heat flux received and given off
by the heat pipe. Measurement results for the vacuum, air and for different quantities refrigerant R134A is
presented in this work.
