Tłumaczenie Europejskiej Aprobaty Technicznej ETA-07/0026 ejotherm NTK U z języka niemieckiego.
W przypadku wątpliwości decydujący jest tekst oryginału.
Deutsches Institut für Bautechnik
Placówka Certyfikująca produkty
budowlane i konstrukcje
Urząd Badań Techniki Budowlanej
Placówka prawa cywilnego
prowadzona wspólnie
przez Federację i Kraje Związkowe
Kolonnenstr. 30 L
10829 Berlin
Tel.: +49(0)30 787 30 0
Fax: +49(0)30 787 30 320
E-mail: [email protected]
Internet: www.dibt.de
Członek EOTA

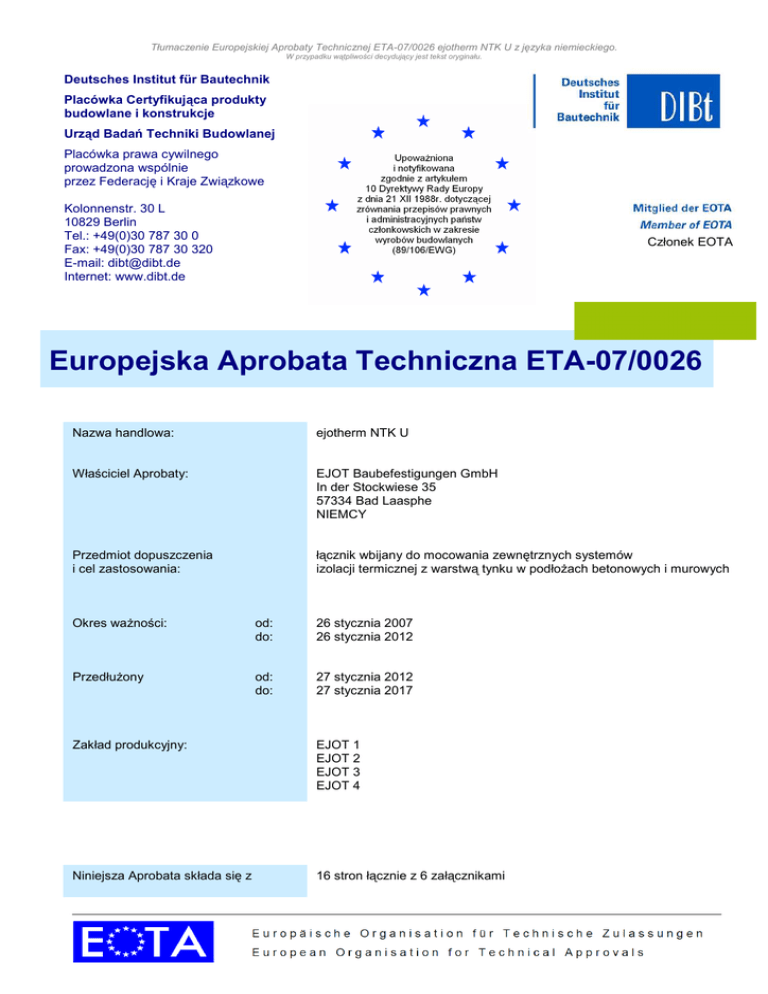

Europejska Aprobata Techniczna ETA-07/0026
Nazwa handlowa:
ejotherm NTK U
Właściciel Aprobaty:
EJOT Baubefestigungen GmbH
In der Stockwiese 35
57334 Bad Laasphe
NIEMCY
Przedmiot dopuszczenia
i cel zastosowania:
łącznik wbijany do mocowania zewnętrznych systemów
izolacji termicznej z warstwą tynku w podłoŜach betonowych i murowych
Okres waŜności:
od:
do:
26 stycznia 2007
26 stycznia 2012
PrzedłuŜony
od:
do:
27 stycznia 2012
27 stycznia 2017
Zakład produkcyjny:
EJOT 1
EJOT 2
EJOT 3
EJOT 4
Niniejsza Aprobata składa się z
16 stron łącznie z 6 załącznikami
nowelizacja Europejskiej Aprobaty Technicznej
ETA-07/0026
Strona 2 z 16 | 27 stycznia 2012
I Podstawy prawne i postanowienia ogólne
1. Niniejsza Europejska Aprobata Techniczna przydzielona została przez niemiecki Instytut Techniki Budowlanej w
zgodności z:
- Dyrektywą 89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącą zrównania przepisów prawnych i ad1
ministracyjnych państw członkowskich w zakresie wyrobów budowlanych , zmienioną Dyrektywą 93/68/EWG
2
Rady
Europy
oraz
poprzez
rozporządzenie
(UE)
3
nr 1882/2003 Parlamentu Europejskiego i Rady Europy ;
- ustawą o wprowadzeniu do obiegu i wolnym obrocie wyrobami budowlanymi do zastosowania Dyrektywy
89/106/EWG Rady Europy z dnia 21 grudnia 1988 dotyczącej zrównania przepisów prawnych i administracyjnych państw członkowskich w zakresie wyrobów budowlanych oraz innymi aktami prawnymi Wspólnoty Euro4
pejskiej (ustawa o wyrobach budowlanych – BauPG) z dnia 28 kwietnia 1998 , ostatnio zmienioną poprzez
5
ustawę z dnia 31 października 2006 ;
- Wspólnymi Uregulowaniami w zakresie wnioskowania, przygotowania oraz udzielania Europejskich Aprobat
6
Technicznych zgodnie z załącznikiem do decyzji 94/23/EWG Komisji Europejskiej ;
- wytycznymi do Europejskich Aprobat Technicznych „łączniki tworzywowe do mocowania warstwy izolacyjnej
ociepleń ścian zewnętrznych z warstwą tynku”, ETAG nr 014.
2. Niemiecki Instytut Techniki Budowlanej jest uprawniony do sprawdzenia, czy postanowienia niniejszej Europejskiej Aprobaty Technicznej są spełniane. Kontrola ta moŜe być przeprowadzona w zakładzie produkcyjnym. Posiadacz Europejskiej Aprobaty Technicznej jest odpowiedzialny za zgodność produktów z Europejską Aprobatą
Techniczną oraz jej uŜytecznością dla przewidzianego zakresu zastosowania.
3. Europejska Aprobata Techniczna nie moŜe być przenoszona na innych niŜ wymieniony
na pierwszej stronie Producentów lub przedstawicieli Producentów lub teŜ na inne zakłady produkcyjne niŜ te
wymienione na pierwszej stronie Europejskiej Aprobaty Technicznej.
4. Niemiecki Instytut Techniki Budowlanej moŜe odwołać niniejszą Europejską Aprobatę Techniczną, w szczególności po informacji komisji na podstawie art. 5 ust. 1 Dyrektywy 89/106/EWG.
5. Niniejsza Europejska Aprobata Techniczna moŜe być powielana – takŜe w formie elektronicznej – w wersji nieskróconej. Po otrzymaniu pisemnej zgody niemieckiego Instytutu Techniki Budowlanej, moŜna powielać jej
fragmenty. W takim przypadku jednak naleŜy zaznaczyć, Ŝe są to tylko fragmenty dokumentu. Teksty i rysunki
broszur reklamowych nie mogą stać w sprzeczności z niniejszą Europejską Aprobatą Techniczną, ani teŜ uŜywać jej niezgodnie z jej przeznaczeniem.
6. Europejska Aprobata Techniczna udzielona zostaje w języku urzędowym obowiązującym daną Jednostkę Certyfikującą. Wersja to odpowiada wersji udzielonej przez EOTA. Tłumaczenia na inne języki powinny zawierać
odpowiednią adnotację i być oznaczone jako tłumaczenia.
1
Dziennik Ustaw Wspólnoty Europejskiej L40 z dnia 11.2.1989, str. 12
Dziennik Ustaw Wspólnoty Europejskiej L220 z dnia 30.8.1993, str.1
Dziennik Ustaw Unii Europejskiej L284 z dnia 31.10.2003, str.25
4
Federalny Dziennik Ustaw część I 1998, str. 812
5
Federalny Dziennik Ustaw część I, 2006 str.2407, 2416
6
Dziennik Ustaw Wspólnoty Europejskiej L17 z dnia 20.1.1994, str. 34
2
3
ETA-07/0026
II Postanowienia szczególne Europejskiej Aprobaty Technicznej
1.
Opis produktu budowlanego i cel zastosowania
1.1 Opis produktu
Produkowane przez firmę EJOT typy łączników wbijanych ejotherm NTK U składają się z tulei kołka z polietylenu i naleŜącego do kompletu specjalnego gwoździa z poliamidu.
Łącznik moŜna dodatkowo zestawić z talerzykiem SBL 140 plus, SBL 110 plus i VT 90.
W załączniku nr 1 przedstawiono łącznik w postaci zmontowanej.
1.2 Cel zastosowania
Łącznik przewidziany jest do zastosowań, w ramach których naleŜy spełnić wymagania dotyczące wytrzymałości mechanicznej w rozumieniu waŜnych wymagań 4 Dyrektywy 89/106/EWG oraz w przypadku, gdy uszkodzenie kotwy moŜe spowodować zagroŜenie Ŝycia bądź zdrowia człowieka. Łącznik moŜe być uŜyty tylko jako
mocowanie kilkakrotne dla kotwienia klejonych systemów izolacji cieplnej (WDVS) w betonie i w murze zgodnie z ETAG 004. PodłoŜe kotwienia moŜe składać się z betonu zbrojonego lub niezbrojonego o klasie wytrzymałości co najmniej C 12/15 i maksymalnie C 50/60 zgodnie z EN 206-1:2000-12 oraz z ścian murowanych
zgodnie z tabelą 4 z załącznika 4.
Łącznik moŜe być wykorzystywany tylko do przenoszenia cięŜaru siły ssącej wiatru a nie do przenoszenia cięŜaru własnego łączonego systemu izolacji cieplnej. CięŜar własny naleŜy zniwelować poprzez sklejanie łączonego systemu izolacji cieplnej.
Wymagania niniejszej Europejskiej Aprobaty Technicznej bazują na przyjęciu przewidywalnej długości uŜytkowania kołków wynoszącej 25 lat. Dane dotyczące okresu uŜytkowania nie są równoznaczne z gwarancją
producenta; są jedynie informacją pomocną przy wyborze odpowiedniego produktu pod kątem oczekiwanego
okresu uŜyteczności budowli.
2.
Cechy produktu i proces dowodowy
2.1. Cechy produktu
Łącznik odpowiada rysunkom i danym wykazanym w załącznikach od nr 2 i 3. Parametry materiałów, wymiary
i tolerancje kołka niepodane w tychŜe załącznikach muszą odpowiadać danym podanym w dokumentacji
7)
technicznej do niniejszej Europejskiej Aprobaty Technicznej.
Charakterystyczne nośności dotyczące wyrywania łączników podane są w załączniku 4.
KaŜdy łącznik oznaczony jest znakiem, typem kołka i długość kołka.
NaleŜy zaznaczyć minimalną głębokość kotwienia.
Łącznik moŜe być pakowany i dostarczany jedynie jako jednostka mocująca.
________________
7
Dokumentacja techniczna do niniejszej Europejskiej Aprobaty Technicznej złoŜona została w niemieckim Instytucie Techniki Budowlanej i, jeŜeli to waŜne
dla zadań Jednostki Certyfikującej biorącej udział w postępowaniu potwierdzającym zgodność, moŜe być wydane tejŜe Jednostce Certyfikującej.
ETA-07/0026
2.2 Postępowanie dowodowe
Ocena uŜyteczności łącznika w ramach przewidzianego celu uŜycia pod kątem wymagań bezpieczeństwa
uŜycia w sensie waŜnych wymagań 4 odbywa się w zgodności z:
-
„Wytycznymi do Europejskich Aprobat Technicznych dla łączników z tworzywa sztucznego do mocowania
zewnętrznych połączonych systemów izolacji cieplnej z warstwą tynku”, ETAG 014, na podstawie kategorii
uŜytkowych: A, B i C.
-
EOTA Technical Raport TR 025 „Wykazanie współczynników przenikalności cieplnej łączników z tworzyw
sztucznych do mocowania systemów izolacji cieplnej z warstwą tynku”.
-
EOTA Technical Raport TR 026 „Wykazanie wytrzymałości talerzyków łączników z tworzyw sztucznych
mocowania systemów izolacji cieplnej z warstwą tynku (WDVS)”.
W uzupełnieniu specyficznych postanowień do niniejszej Europejskiej Aprobaty Technicznej, dotyczących materiałów niebezpiecznych, produkty w zakresie obowiązywania niniejszej Aprobaty mogą podlegać dalszym
wymaganiom (np. Prawo Europejskie lub narodowe przepisy prawne i administracyjne). Aby postanowienia
Wytycznych dotyczących produktów budowlanych zostały spełnione, naleŜy spełnić takŜe powyŜsze wymagania.
3. Ocena i potwierdzenie zgodności oraz oznakowanie CE
3.1. System zaświadczania zgodności
8
Zgodnie z decyzją 97/463/EG Komisji Europejskiej naleŜy zastosować system 2(ii) (oznaczony jako system
2+) zaświadczenia o zgodności.
Niniejszy system zaświadczania o zgodności opisany jest następująco:
System 2+: Deklaracja zgodności Producenta dla produktu na podstawie:
a) zadań Producenta:
(1) pierwsze badanie produktu;
(2) zakładowa kontrola produkcji;
(3) badanie próbek pobranych w zakładzie produkcyjnym zgodnie z ustalonym planem badań.
b) zadań Jednostki Certyfikującej:
(4) certyfikacja zakładowej kontroli produkcji na postawie:
-
pierwszej inspekcji zakładu i zakładowej kontroli produkcji;
-
ciągłego nadzoru, oceniania i uznanie zakładowej kontroli produkcji.
3.2 Kompetencje
3.2.1 Zadania Producenta
3.2.1.1 Własna kontrola produktu przez zakład produkcyjny
Producent musi prowadzić ciągły nadzór własny nad produktami. Wszystkie dane, wymagania i przepisy
podane przez Producenta naleŜy systematycznie przechowywać w formie pisemnych wskazówek zakładowych i procesowych, łącznie z protokołami poszczególnych wyników. Własna kontrola produktu przez
zakład produkcyjny ma zagwarantować, Ŝe produkty są zgodne z niniejszą Europejską Aprobatą Techniczną.
Producent moŜe uŜywać tylko produktów wyjściowych wykazanych w dokumentacji technicznej niniejszej
Europejskiej Aprobaty Technicznej.
8
Dziennik Urzędowy Wspólnoty / Unii Europejskiej L 198 z dnia 25.07.1997
ETA-07/0026
Własna kontrola produktu przez zakład produkcyjny musi być zgodna z planem kontrolnym, który jest częścią niniejszej Europejskiej Aprobaty Technicznej. Plan kontrolny ustalony jest w związku z systemem zakładowej kontroli produkcji, wprowadzonym przez Producenta i złoŜony został w niemieckim Instytucie
9
Techniki Budowlanej .
Wyniki kontroli produktu przez zakład produkcyjny naleŜy przechowywać i ocenić zgodnie z postanowieniami planu kontrolnego i planu nadzorowania.
3.2.1.2 Pozostałe zadania Producenta
Producent powinien na podstawie umowy włączyć do przeprowadzenia działań zgodnie
z rozdziałem 3.3 Placówkę, która dopuszczona została do zadań zgodnych z rozdziałem 3.1 w zakresie
łącznika. W tym celu Producent powinien przedstawić tejŜe Placówce plan kontroli zgodnie z rozdziałem
3.2.1.1. i 3.2.2.
Producent powinien przedstawić Certyfikat Zgodności wraz z oświadczeniem, iŜ wyroby budowlane zgodne
są z postanowieniami niniejszej Europejskiej Aprobaty Technicznej.
3.2.2
Zadania Notyfikowanej Placówki Certyfikującej
Placówka Certyfikująca powinna przeprowadzić następujące zadania z zgodności z planem kontroli:
-
pierwszą inspekcję zakładu i zakładowej kontroli produkcji,
-
bieŜący nadzór, ocenę i uznanie zakładowej kontroli produkcji.
Notyfikowana Placówka Certyfikująca powinna przechowywać waŜne
oraz dokumentować uzyskane wyniki i wnioski końcowe w pisemnym raporcie.
punkty
w/w
zadań
Włączona przez Producenta Notyfikowana Placówka Certyfikująca powinna wydać Certyfikat z oświadczeniem, Ŝe własna kontrola produktu przez zakład produkcyjny zgodna jest z postanowieniami niniejszej Europejskiej Aprobaty Technicznej.
JeŜeli postanowienia niniejszej Europejskiej Aprobaty Technicznej oraz naleŜącego do niej planu kontrolnego i nadzoru nie są spełnianie, Notyfikowana Placówka Certyfikująca powinna cofnąć (odebrać) Certyfikat Zgodności i niezwłocznie poinformować niemiecki Instytut Techniki Budowlanej.
3.3
Znak CE
Znak CE powinien być naniesiony na kaŜdym pojedynczym opakowaniu łączników. Za oznakowaniem CE
powinien być podany numer identyfikacyjny Notyfikowanej Placówki Certyfikującej, jak równieŜ następujące
dane:
9
-
nazwa i adres Producenta (osoba prawna odpowiedzialna za produkcję),
-
ostatnie dwie cyfry roku, w którym przyznano znak CE,
-
numer Certyfikatu Zgodności UE dla własnej kontroli produkcji,
-
numer Europejskiej Aprobaty Technicznej,
-
numer Wytycznych do Europejskiej Aprobaty Technicznej,
-
kategoria uŜytkowe: A, B i C.
Plan kontroli i nadzorowania jest poufną częścią dokumentacji do niniejszej Europejskiej Aprobaty Technicznej i wydany moŜe być jedynie jednostce dopuszczonej w postępowaniu potwierdzającym zgodność wyrobów. Patrz rozdział 3.2.2.
ETA-07/0026
4.
ZałoŜenia, zgodnie, z którymi uŜyteczność produktu dla przewidzianego zastosowana została oceniona pozytywnie
4.1
Produkcja
Europejska Aprobata Techniczna została udzielona produktom na podstawie konkretnych danych i informacji, które ustalone zostały w niemieckim Instytucie Techniki Budowlanej i słuŜą do identyfikacji ocenianych i opiniowanych produktów. O zmianach w produktach lub procesach produkcyjnych, które mogłyby
prowadzić do tego, Ŝe ustalone dane i informacje przestaną być poprawne, naleŜy przed ich w prowadzeniem poinformować niemiecki Instytut Techniki Budowlanej. Niemiecki Instytut Techniki Budowlanej zdecyduje o tym, czy zmiany te będą miały wpływ na Aprobatę, a w następstwie takŜe na waŜność znaku CE
przydzielonego na podstawie Certyfikatu, czy teŜ nie stwierdzi, czy konieczne jest dodatkowe opiniowanie
lub zmiana Aprobaty.
4.2.
Pomiary kotwienia
4.2.1
Informacje ogólnie
UŜyteczność łącznika podana została po uwzględnieniu następujących warunków:
- pomiar kotwienia odbywa się zgodnie z ETAG 014 „Wytyczne do Europejskich Aprobat Technicznych
łączniki tworzywowe do mocowania warstwy izolacyjnej ociepleń ścian zewnętrznych” i przeprowadzony
jest na odpowiedzialność inŜyniera posiadającego odpowiednie doświadczenie w zakresie kotwienia
- po uwzględnieniu cięŜarów będących przedmiotem kotwienia, rodzaju i trwałości podłoŜa kotwienia, grubości izolacji cieplnej, wymiarów elementów budowlanych i tolerancji naleŜy sporządzić sprawdzalne obliczenia i rysunki konstrukcyjne
- łącznik moŜe być wykorzystywany tylko do przenoszenia siły ssącej wiatru. Pozostałe obciąŜenia np. cięŜar własny termoizolacji oraz siły wymuszone muszą zostać zniwelowane poprzez wykonanie połączenia
systemu izolacji z podłoŜem zaprawą klejową
Potwierdzenie uŜyteczności dla systemów izolacji, łącznie z wprowadzeniem cięŜaru do łącznika oraz dodatkowo mocowanych talerzyków izolacji nie są przedmiotem niniejszej Europejskiej Aprobaty Technicznej.
4.2.2
Nośność
Wartości nośności charakterystycznych wyrywania łącznika z podłoŜa podane są w tabeli załącznika 4. JeŜeli będą miały miejsce odchylenia od parametrów materiału budowlanego podanego w tabeli 5 lub teŜ zostanie uŜyte inne podłoŜe kotwienia kategorii uŜytkowania B lub C naleŜy przeprowadzić próby na obiekcie,
zgodnie z rozdziałem 4.4 i ustalić charakterystyczną nośność wyrywania.
4.2.3
Parametry, odstępy i wymiary elementów budowlanych
NaleŜy zachować minimalne odstępy i wymiary elementów budowlanych zgodnie z załącznikiem 5.
ETA-07/0026
4.2.4 Przemieszczenie
Przemieszczenia przedstawiono w poniŜszej tabeli.
Tabela 4.1: Przemieszczenia dla ejotherm NTK U
podłoŜe kotwienia
klasa gęstości
min. odporność
na ściskanie
siła
wyrywająca
przemieszczenie
fb
2
[N/mm ]
N
[kN]
δm(N)
0,2
0,3
0,3
0,3
p
3
[kg/dm ]
beton C16/20-C50/60
(EN 206-1)
beton C20/25-C50/60
(EN 206-1)
cegła murarska, Mz
(DIN 105)
piaskowiec wapienny pełny, KS
(DIN 106)
cegła dziurawka, Hlz
(DIN 105)
piaskowiec wapienny,
szczelinowy, KSL
(DIN 106)
[mm]
≥ 1,8
12
0,3
0,4
≥ 1,8
12
0,3
0,4
≥ 1,0
6
0,2
0,3
≥ 1,4
12
0,3
0,4
4.2.5 Współczynnik przenikania ciepła w danym punkcie wg EOTA TR 025
Współczynnik przenikania ciepła w danym punkcie (wartość CHI) łącznika zgodnie z EOTA Technical Report
TR 025 „Wykazanie danych współczynników przenikalności cieplnej łączników z tworzyw sztucznych do mocowania systemów izolacji cieplnej z warstwą tynku” dla kategorii uŜytkowych A, B lub C w poniŜszej tabeli.
Tabela 4.2: Współczynnik przenikania ciepła w danym punkcie
współczynnik przenikania ciepła w
danym punkcie
grubość izolacji
typ łącznika
hD
[mm]
ejotherm NTK U
χ
[W/K]
0,000
50 - 180
4.2.6 Sztywność talerzyka zgodnie z EOTA Technical Report 026
Sztywność talerzyka zgodnie z EOTA Technical Report TR 026 „Wykazanie wytrzymałości talerzyków łączników z tworzyw sztucznych mocowania systemów izolacji cieplnej (WDVS) z warstwą tynku” podano w poniŜszej tabeli.
Tabela 4.3: Sztywność talerzyka
typ łącznika
średnica talerzyka
[mm]
nośność talerzyka
[kN]
sztywność talerzyka
[kN/mm]
ejotherm NTK U
60
1,44
0,5
ETA-07/0026
4.3 MontaŜ łącznika
UŜyteczność łączników moŜe zostać zapewniona, gdy zostaną spełnione następujące warunki montaŜu:
- montaŜ przeprowadzany jest wyłącznie przez przeszkolony personel pod nadzorem kierownika budowy,
- montaŜ odbywa się w stanie, w jakim wyrób został dostarczony przez Producenta, bez wymiany poszczególnych elementów,
- montaŜ odbywa się zgodnie z danymi Producenta i rysunkami konstrukcyjnymi przy pomocy narzędzi wymienionych w dokumentacji technicznej niniejszej Europejskiej Aprobaty Technicznej,
- kontrola przed posadowieniem łącznika, czy podłoŜe kotwienia, w którym ma zostać osadzony, odpowiada
temu, dla którego obowiązuje nośność charakterystyczna,
- przestrzeganie procesu wykonywania otworów montaŜowych (otwory w murze z elementów szczelinowych,
pustaków ściennych mogą być wykonywane tylko przy pomocy wiertarki. Odstępstwo od tej reguły moŜe
mieć miejsce tylko wtedy, gdy podczas prób na budowie zgodnie z rozdziałem 4.4 oceniony zostanie wpływ
wykonywania otworów za pomocą wiertarki udarowej na zachowanie się łączników),
- wykonanie otworów montaŜowych bez uszkodzenia zbrojenia,
- posadowienie łącznika przy temperaturze ≥ 0°C,
- wystawienie nieosłoniętych, tzn. niepokrytych tynkiem łączników na oddziaływanie promieni UV przez
okres ≤ 6 tygodni.
4.4
Próby na budowie
4.4.1
Informacje ogólne
Nośność charakterystyczna łącznika moŜe być potwierdzona poprzez wykonanie prób wyrywania w zastosowanym na obiekcie danym materiale budowlanym (podłoŜu), jeŜeli dla tego podłoŜa kotwienia brak charakterystycznej nośności (np. mur z kamienni pełnych, pustaków budowlanych lub bloków z pustaków lub
kamieni pełnych, pustaków).
Nośność charakterystyczna dla łączników z tworzywa sztucznego powinna zostać wykazana przy pomocy
co najmniej 15 prób wyrywania, przy udziale centrycznej siły wyciągającej, działającej na łącznik. Próby te
powinny być wykonane w tych samych warunkach, takŜe w placówce certyfikującej.
Wykonywanie i ocena prób, jak równieŜ stworzenie raportu z kontroli i wykazanie nośności charakterystycznej powinny leŜeć w zakresie odpowiedzialności Notyfikowanej Placówki Certyfikującej i być nadzorowane przez osobę odpowiedzialną za wykonanie prac na budowie.
Ilość i pozycja badanych łączników powinna być dostosowana do danych specjalnych warunków danej budowy i np. powinna zostać tak powiększona w przypadku zakrytych i większych powierzchni, aby moŜna
było przyjąć nośność charakterystyczną danego łącznika, zastosowanego w danym podłoŜu kotwienia.
Próby muszą uwzględnić niekorzystne warunki wykonania praktycznego.
4.4.2
MontaŜ
Badany łącznik naleŜy zamontować (np. przygotowanie otworu, uŜyte urządzenie wiercące, wiertło) i ustalić względem odstępów od brzegów i osi dokładnie tak, jak jest to przewidziane dla mocowania zewnętrznych systemów izolacji cieplnej.
W zaleŜności od narzędzia wiercącego lub teŜ zgodnie z ISO 5468 naleŜy uŜyć wierteł udarowych, których
średnice leŜą w górnej granicy tolerancji.
ETA-07/0026
4.4.3.
4.4.4
4.4.5
Przeprowadzanie prób
Urządzenie próbne do przeprowadzania prób wyciągania musi umoŜliwić stały powolny wzrost obciąŜenia,
który sterowany będzie siłomierzem. ObciąŜenie musi oddziaływać pionowo na powierzchnię podłoŜa kotwienia i musi być przekazywane na łącznik za pomocą przegubu. Siły reakcji muszą być przenoszone w
odległości co najmniej 15 cm od łącznika w stosunku do podłoŜa kotwienia. ObciąŜenie musi stale rosnąć
tak, aby po jednej minucie osiągnąć obciąŜenie niszczące. Wykazanie obciąŜenia nastąpi przy osiągnięciu
obciąŜenia niszczącego (N1).
Raport kontrolny
Raport kontrolny musi zawierać wszystkie dane, które są konieczne do oceny nośności badanego łącznika.
Musi on zostać dołączony do dokumentów budowlanych. Konieczne są następujące dane minimalne:
−
budowa, inwestor, data i miejsce badania, temperatura powietrza, typ mocowanego systemu ociepleń (WDVS),
−
mur (rodzaj cegły, klasa wytrzymałości, wszystkie wymiary cegły, grupa zapraw murarskich); wizualna ocena muru (pełna fuga, odstęp między fugami, regularność),
−
łączniki, średnica wiercenia wiertła, rodzaj wiertła, wartość pomiarowa wierconego otworu,
−
urządzenie do przeprowadzania prób; wyniki prób łącznie z podaniem wartości N1,
−
kontrola przeprowadzona lub nadzór wykonywany przez; podpis,
Analiza wyników prób
ObciąŜenie charakterystyczne NRk1 otrzymuje się z wartości pomiaru N1 w sposób:
NRk1 = 0,6 x N1 ≤ 1,5 kN
N1 = średnia wartość pięciu najmniejszych wartości pomiarowych przy obciąŜeniu niszczącym
5
Wytyczne dla Producenta
5.1
Obowiązki Producenta
Zadaniem Producenta jest zadbanie o to, aby wszyscy zostali poinformowani o warunkach szczególnych
zgodnie z rozdziałami 1 i 2 łącznie z wskazanymi załącznikami, jak równieŜ zgodnie z rozdziałem 4. Informacje te moŜna przekazać w postaci odpowiednich fragmentów Europejskiej Aprobaty Technicznej.
Wszystkie dane montaŜowe jak równieŜ dotyczące zakresu zastosowania oraz kategorii uŜyteczności naleŜy przedstawić, najlepiej w postaci rysunków, na opakowaniu i / lub instrukcji dołączonej do opakowania.
NaleŜy przedstawić następujące dane:
- podłoŜe kotwienia do celów uŜytkowych,
-
średnica wiertła,
-
maksymalna grubość systemu izolacji (WDVS),
-
minimalna głębokość zakotwienia,
-
minimalna głębokość otworu montaŜowego,
-
dane o procesie montaŜu,
-
dane identyfikacyjne Producenta.
Wszystkie dane muszą być przekazane w czytelnej i jasnej formie.
ETA-07/0026
5.2
Instrukcje dotyczące opakowania, transportu i magazynowania
Łączniki mogą być pakowane i dostarczone tylko jako element mocujący.
Łączniki powinny być magazynowane w normalnych warunkach klimatycznych, w oryginalnym światłoszczelnym opakowaniu Producenta. Przed samym procesem montaŜu nie mogą one zostać nadmiernie osuszone, ani zmroŜone.
Georg Feistel
Kierownik Działu
Uwierzytelniono
(-) podpis nieczytelny
[okrągła pieczęć Niemieckiego Instytutu Techniki Budowlanej z herbem]
Strona 11 Europejskiej Aprobaty Technicznej ETA-07/0026, udzielonej dnia 27 stycznia 2012
termoizolacja
podłoŜe
Zakres stosowania
mocowanie systemu ociepleń (WDVS) w betonie i podłoŜach murowych.
legenda: hD = grubość termoizolacji
hef = głębokość zakotwienia
h = grubość podłoŜa
h1 = głębokość wierconego otworu montaŜowego
ttol = warstwa wyrówująca lub nienośna warstwa tynku
ejotherm NTK U
załącznik 1
do Europejskiej
produkt w stanie zamontowanym w podłoŜu
Aprobaty Technicznej
ETA-07/0026
ejotherm NTK U
oznaczenie głębokości zakotwienia
oznaczenie:
Producent (EJOT)
typ łącznika (ejotherm NTK U)
długość łącznika (np. 110)
kategoria uŜytkowa (A, B, C)
gwóźdź z tworzywa
Tabela 1: wymiary
wymiary w mm
naleŜący do kompletu
gwóźdź specjalny
korpus łącznika
oznaczenie
łącznika
kolor
ejotherm NTK U
biały
dnom
hef
min La
max La
dn
c
8
40
70
230
5,0
60
Ustalenie maksymalnej grubości materiału izolacyjnego hD dla ejotherm NTK U firmy EJOT:
hD
= La- ttol- hef
(La =np. 110, ttol= 10)
np.
hD
= 110-10-40
hDmax. = 60
ejotherm NTK U
załącznik 2
do Europejskiej
typy łączników
specjalny gwóźdź
wymiary
ETA-07/0026
Tabela 2: surowce
nazwa
surowiec
tuleja łącznika
polietylen, PE-HD
gwóźdź specjalny
poliamid, PA GF 50
Tabela 3: parametry montaŜowe
wielkość łącznika
ejotherm NTK U
średnica znamionowa wiertła
d0 [mm] =
8
średnica wykrawania wiertła
dcut [mm] ≤
8,45
głębokość otworu montaŜowego
h1 [mm] ≥
50
głębokość zakotwienia
hef [mm] ≥
40
ejotherm NTK U
załącznik 3
do Europejskiej
surowce
parametry montaŜowe
ETA-07/0026
Tabela 4: nośność charakterystyczna na wyrywanie NRk w betonie i murze dla łącznika w [kN]
ejotherm
NTK U
typ łącznika
klasa
gęstości
materiał budowlany
ρ
[kg/dm3]
minimalna
wytrzymałość
na ściskanie
fb
[N/mm2]
NRk
uwagi
[kN]
beton C12/15
EN 206-1
0,6
beton C16/20-C50/60
EN 206-1
0,9
cegła murarska
np. zgodnie z DIN 105, Mz
≥ 1,8
12
piaskowiec wapienny pełny,
np. zgodnie z DIN 106, KS
≥ 1,8
12
cegła dziurawka
np. zgodnie z DIN 105, HIz
≥ 1,0
6
piaskowiec wapienny,
dziurawka
np. zgodnie z DIN 106, KSL
≥ 1,4
12
współczynnik bezpieczeństwa
γMc=
przekrój poprzeczny
przez otwór pionowo do
powierzchni połoŜenia
zmniejszony do 15%
zmniejszony do 15%
zmniejszony od 15% do
maksymalnie 50%
zmniejszony o min. 15%
0,9
0,9
0,61)
0,92)
3)
2,0
1) Wartość obowiązuje tylko dla grubości ścianki zewnętrznej ≥ 14 mm, w innych przypadkach naleŜy wykazać charakterystyczną nośność
ciągnienia poprzez próby wyciągania na budowie
2) Wartość obowiązuje tylko grubości ścianki zewnętrznej ≥ 20 mm, w innych przypadkach naleŜy wykazać charakterystyczną nośność ciągnienia poprzez próby wyciągania na budowie
3) obowiązuje tylko w przypadku, gdy brak jest uregulowań krajowych
ejotherm NTK U
załącznik 4
do Europejskiej
nośność charakterystyczna na wyrywanie
ETA-07/0026
Strona 15 Europejskiej Aprobaty TechnicznejETA-07/0026, udzielonej dnia 27 stycznia 2012
Tabela 5: odległości łącznika od krawędzi oraz minimalne wymiary podłoŜa
typ łącznika
ejotherm NTK U
minimalny odstęp od osi
smin = [mm]
100
minimalny odstęp od brzegu
cmin = [mm]
100
minimalna grubość elementu budowlanego
hmin = [mm]
100
Schemat rozmieszczenia łącznika
ejotherm NTK U
załącznik 5
do Europejskiej
odległości łącznika od krawędzi
oraz minimalne wymiary podłoŜa
ETA-07/0026
SBL 140 plus
kolor
naturalny
dd [mm]
20,0
d [mm]
2,0
surowiec
1)2)
kolor
dd [mm]
d [mm]
surowiec
1)
2)
ejotherm NTK U
VT 90
naturalny
17,5
1,2
1)2)
Poliamid, PA 6
Poliamid, PA GF 50
załącznik 6
do Europejskiej
talerzyki dociskowe w kombinacji z ejotherm NTK U
ETA-07/0026

Europejska Aprobata Techniczna ETA

Transkrypt

Podobne dokumenty

Informator o trybie wydawania aprobat technicznych

Wiersz Nigdy więcej Józef Kuźba

Wakacyjne zagro¿enia Czerwiec 2007

Oświadczenie od kiedy może nastapić zatrudnienie

ETA-12-0457 FX-N PL
