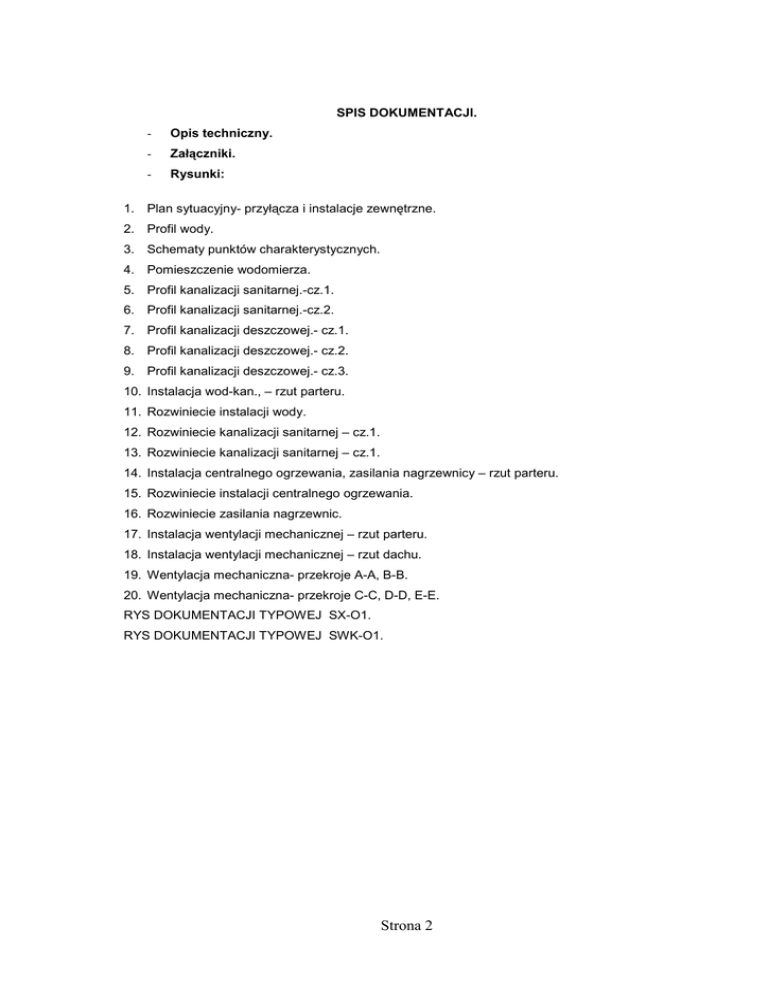

SPIS DOKUMENTACJI.
-
Opis techniczny.
-
Załączniki.
-
Rysunki:
1. Plan sytuacyjny- przyłącza i instalacje zewnętrzne.
2. Profil wody.
3. Schematy punktów charakterystycznych.
4. Pomieszczenie wodomierza.
5. Profil kanalizacji sanitarnej.-cz.1.
6. Profil kanalizacji sanitarnej.-cz.2.
7. Profil kanalizacji deszczowej.- cz.1.
8. Profil kanalizacji deszczowej.- cz.2.
9. Profil kanalizacji deszczowej.- cz.3.
10. Instalacja wod-kan., – rzut parteru.
11. Rozwiniecie instalacji wody.
12. Rozwiniecie kanalizacji sanitarnej – cz.1.
13. Rozwiniecie kanalizacji sanitarnej – cz.1.
14. Instalacja centralnego ogrzewania, zasilania nagrzewnicy – rzut parteru.
15. Rozwiniecie instalacji centralnego ogrzewania.
16. Rozwiniecie zasilania nagrzewnic.
17. Instalacja wentylacji mechanicznej – rzut parteru.
18. Instalacja wentylacji mechanicznej – rzut dachu.
19. Wentylacja mechaniczna- przekroje A-A, B-B.
20. Wentylacja mechaniczna- przekroje C-C, D-D, E-E.
RYS DOKUMENTACJI TYPOWEJ SX-O1.
RYS DOKUMENTACJI TYPOWEJ SWK-O1.
Strona 2
Opis techniczny - do projektu instalacji sanitarnych na potrzeby projektu budowy hali sportowowidowiskowej wraz z łącznikiem do budynku szkolnego w Stepnicy, działka nr 443/4, 441/2.
Przedmiot i zakres opracowania.
Projekt niniejszy obejmuje swym zakresem:
- przyłącza i instalacje zewnętrzne instalacje sanitarne na potrzeby niniejszego w/w inwestycji,
- przebudowę kolidujących sieci sanitarnych związanych z budową hali,
- projekt instalacji sanitarnych na potrzeby pomieszczeń łącznika.
- wyszczególnienie zmian wprowadzonych w projekcie gotowym – adaptowanym.
Projekt instalacji sanitarnych na potrzeby hali sportowo- widowiskowej zawarty jest w projekcie gotowym
pod tytułem „ Hala widowiskowo-sportowa 24*53”.
Podstawę niniejszego opracowania stanowi:
Zlecenie Inwestora,
Podkład sytuacyjno-wysokościowy dla terenu opracowania,
Projekt architektoniczny i branŜ współpracujących,
Warunki techniczne,
Aktualne normy i katalogi urządzeń zastosowanych w wykonanym projekcie.
Projekt gotowy Instalacji sanitarnych pod tytułem „ Hala widowiskowo-sportowa 24*53”.
Dane ogólne obiektu.
Budynek podłączony zostanie do:
- Sieci wodociągowej dn 80 stal znajdującej się na terenie działki inwestycji.
- Sieci kanalizacji sanitarnej dn 200mm znajdującej się na terenie działki inwestycji.
- Sieci kanalizacji deszczowej dn 200mm znajdującej się na terenie działki inwestycji.
Wymagania stawiane źródłom zasilania budynku oraz dane bilansowe potrzeb obiektu zostały podane w
części obliczeniowej projektu.
Na potrzeby budowy hali widowiskowej wykonany zostanie hydrant dn80 nr1 na sieci wodociągowej dn80
znajdującej się na terenie inwestycji, oraz hydrant dn80 nr2 na sieci wodociągowej AC80 znajdującej się
przy ulicy Dworcowej.
W związku z budowa obiektu przebudowie podlegają:
- zewnętrzna instalacja kanalizacji sanitarnej pracująca na potrzeby istniejących budynków szkoły.
- przyłącze kanalizacji sanitarnej obsługujące działkę nr 446/2, znajdujące się na działce nr443/4,
- kanalizacja deszczowa obsługująca istniejące obiekty znajdująca się na terenie 443/4, 441/2, 441/3.
- przyłącze wody do budynku szkolnego.
3
Rozwiązania projektowe
1.WODA
1.1 Przyłącze wodociągowe, instalacja zewnętrzna.
Projektuje się wykonanie przyłącza wodociągowego, o średnicy de 63, wykonanego z rur PE, zasilane
istniejącego rurociągu dn 80 stal, znajdującego na działce istniejącej szkoły.
Woda pobierana będzie na potrzeby socjalno – bytowe oraz potrzeby ppoŜ ( hydranty wewnętrzne).
Włączenie do istniejącego wodociągu wykonane zostanie poprzez montaŜ trójnika de 110/110/63 na
projektowanym odrzucie dn110PE.
Na odejściu projektuje się montaŜ zasuwy odcinającej dn50 (patrz rysunek schematów punktów węzłowych
nr 3).
Zasuwę wyposaŜyć teleskopowe przedłuŜenie wrzeciona zaworu oraz skrzynkę uliczną typu cięŜkiego.
Uzbrojenie naleŜy oznakować tabliczką emaliowaną umieszczoną na słupku. Nad wodociągiem ułoŜyć
taśmę sygnalizacyjno-ostrzegawczą.
Przyłącze do budynku wykonać z rur 63mm PE-80 SDR 11 PN10 do wody. Do połączeń PE stosować
złącza elektrooporowe.
Przyłącze wprowadzić do pomieszczenia pomocniczego w budynku łącznika.
Układ pomiarowy naleŜy wyposaŜyć w:
- zawór kulowy dn50, kołnierzowy.
- filtr siatkowy dn50,
- wodomierz dn50 MWN/JS śrubowy/ jednostrumieniowy f-my Powogaz,
- zawór kulowy odcinający dn50.
- zawór antyskazeniowy typu EA 426 dn50 kołnirzowy f-my Danfoss
Przejście przez ścianę budynku wykonać w tulei mechanicznej.
Wykonać zabudowę układu w pomieszczeniu socjalnym.
Na potrzeby podlewania zieleni wykonano opomiarowane podejście wyprowadzone na ścianę budynku.
Układ zasilający podlewania terenów zielonych wyposaŜyć w wodomierz JS1,0 f-my Powogaz, zawory
odcinające, filtr siatkowy oraz zawór antyskazeniowy typu CA 296 f-my Danfoss.
1.2 Podłączenie hydratów nr1 i nr2.
Hydrant nr1 projektuje się zamontować na odejściu od wodociągu dn80 stalowego, znajdującego się na
terenie zaplecza szkolnego.
Podłączenie wykonać poprzez montaŜ trójnika na przewodzie stalowym dn80.
Hydrant nr2 zamontowany zostanie na odrzucie od wodociągu dn80 AC znajdującego się przy ulicy
Dworcowej. (patrz rysunek schematów punktów węzłowych nr 3).
Instalację wykonać z rur 110mm PE-100 SDR 17 PN10 koloru niebieskiego.
MontaŜ rurociągów PE wykonać za pomocą złączy elektrooporowych.
Nad wodociągiem, na wysokości 20 cm nad rurą naleŜy ułoŜyć taśmę magnetyczną łączoną na zaciski.
4
Projektuje się hydranty nadziemne dn80, z zabezpieczeniem w przypadku złamania o wymaganej
wydajności 10l/s. Lokalizację hydrantów przedstawiono na rysunkach. Przed hydrantami w odległości min.
1,0 m montować zasuwy odcinające. Armaturę łączyć za pomocą połączeń kołnierzowych.
1.3 Przebudowa przyłącza wody do budynku szkoły.
Fundamenty nowoprojektowanego łącznika znajdują się w rejonie istniejącego przyłącza wody dn80stal,
doprowadzającego wodę do pomieszczeń istniejącej szkoły.
W związku z powyŜszym projektuje się przełoŜenie istniejącego wodociągu.
Projektowany odcinek wykonać z rur i kształtek 90PE. Łączenie poprzez tuleje kołnierzowe i kołnierze
stalowe 90/80.
Roboty ziemne.
Układanie rur winno odbywać się w wykopach suchych wąsko-przestrzennych odeskowanych z
zastosowaniem rozpór. Zasypywanie wykopów ręczne, z zagęszczeniem zasypki do 90 %, w ulicy do 95 %
zmodyfikowanej liczby Proctora. Rury układać w suchym wykopie, na podsypce o grubości min. 10 cm.
Podsypkę wykonać z piasku lub Ŝwiru o maksymalnej grubości kamieni 20 mm. Rurę obsypać piaskiem o
parametrach jak dla podsypki do wysokości po zagęszczeniu min. 10 cm ponad górną krawędź rury.
Zasypkę zagęszczać warstwami o maksymalnej grubości 25 cm. Zasypanie wykopów po odpowiednim
zagęszczeniu gruntu zgodnie z PN-B-06050:1999 uwzględniając wymagania dla rur z PE zawarte w
instrukcji układania wybranego producenta. Całość robót ziemnych prowadzić zgodnie z PN-B-06050:1999
oraz wspomnianą wyŜej instrukcją. W przypadku wystąpienie wysokiego poziomu wody gruntowej prace
wykonywać przy zastosowaniu igłofiltrów.
Wodociąg zinwentaryzować przez obsługę geodezyjną.
Teren niepodlegający przebudowie odtworzyć do stanu pierwotnego.
Próby ciśnieniowe.
Próbę ciśnieniową przyłącza wykonać na ciśnienie próbne 1.0 MPa. Próbę przeprowadzać zgodnie z PN-B10725:1997 przed zasypaniem wykopu. Po przeprowadzeniu próby przyłącze dwukrotnie przepłukać, a
następnie poddać dezynfekcji.
2. KANALIZACJA SANITARNA.
W
związku
z
budową
odprowadzającego
hali
ścieki
zaistniała
sanitarne
konieczność
z
budynków
przebudowy systemu kanalizacji sanitarnej
szkolnych
oraz
wykonanie
podłączenie
nowoprojektowanego obiektu.
Przeprojektowana została tras odprowadzenia kanalizacji z działki nr 446/2.
Ścieki sanitarne odprowadzane będą do sieci sanitarnej o średnicy 200mm znajdującej się na terenie drogi
na działce 443/15.
Kanalizację wykonać z rur i kształtek PVC o połączeniach kielichowych z uszczelką gumową o powierzchni
zewnętrznej gładkiej, o jednorodnej strukturze ścianki rur i kształtek i sztywności obwodowej nominalnej
min. 8KN/m2.
Na terenie posesji projektuje się wykonać studnie rewizyjno- przelotowe o średnicy 1000mm.
5
Projektowane studnie wykonać z elementów betonowych prefabrykowanych typu BS, średnicy 1000,
systemu produkowanego z betonu klasy min. B45, nasiąkliwości maxymalnej 4%, mrozoodpornego (F-50).
Kręgi betonowe projektuje się z wyposaŜeniem fabrycznym w stopnie złazowe wg PN-64/H-74086. Wejście
rury kanalizacyjnej do studni naleŜy wykonać przy zastosowaniu tulei ochronnej z uszczelką. Osadzenie
włazów do studni wykonać zgodnie z PN-EN-124.
Studnie rewizyjne Sk9, Sk10 wykonać średnicy dn425, z elementów tworzywowych.
Na ulicy stosować włazy Ŝeliwne oŜebrowane klasy D-400 kN, na chodnikach i podjazdach do posesji –
klasy C-250 kN, na terenach zielonych – klasy B-125 kN.
Istniejące kanalizacje, które nie będą odprowadzały po przebudowie ścieków zlikwidować.
Roboty ziemne.
Układanie rur winno odbywać się w wykopach suchych wąsko-przestrzennych odeskowanych z
zastosowaniem rozpór. W trakcie wykonywania wykopu nie wolno dopuścić do naruszenia (rozluźnienia,
rozmoczenia lub zamarznięcia) podłoŜa rodzimego na dnie wykopu. W tym celu prace ziemne prowadzić
starannie, szybko, nie trzymając otwartego wykopu zbyt długo. Kanalizację układać na dobrze
zagęszczonej podsypce z piasku, średnio lub gruboziarnistego o grubości warstwy, co najmniej 20 cm.
Zasypkę do wysokości 20 cm ponad rurę wykonać z piasku gruboziarnistego, starannie zagęszczając. Do
poziomu terenu zasypkę wykonać warstwami z gruntu rodzimego. Pod drogami zasypkę naleŜy zagęścić do
95% zmodyfikowanej wartości Proctora. Po zasypaniu wykopów oraz odpowiednim zagęszczeniu naleŜy
doprowadzić teren do pierwotnego stanu poprzez jego uporządkowanie i odtworzenie. W miejscach kolizji,
przewody układać w rurach ochronnych z podobnego materiału, o średnicach większych o dwie dymensje.
Układanie wykonać na głębokości i ze spadkiem zgodnie z częścią graficzną projektu oraz technologią
układania tych rur. W przypadku wysokiego stanu wody prace wykonywać przy zastosowaniu igłofiltrów.
3. KANALIZACJA DESZCZOWA.
W związku z budową hali zaistniała konieczność przebudowy systemu kanalizacji deszczowej znajdującej
się w jej pobliŜu oraz wykonanie podłączenie nowoprojektowanego obiektu.
Wody opadowe odprowadzone zostaną do kanalizacji deszczowej dn200 znajdującej się na terenie
inwestycji.
Do istniejącej kanalizacji deszczowej podłączyć się poprzez montaŜ studni na istniejącym kanale Sd6.
Kanalizację wykonać z rur i kształtek PVC o połączeniach kielichowych z uszczelką gumową o powierzchni
zewnętrznej gładkiej, o jednorodnej strukturze ścianki rur i kształtek, sztywności obwodowej nominalnej min.
8KN/m2.
Projektowane studnie wykonać z elementów betonowych prefabrykowanych typu Bs, średnicy 1000, 1200Sd5 ( przyłączeniowa), systemu produkowanego z betonu klasy min. B45, nasiąkliwości maxymalnej 4%,
mrozoodpornego (F-50). Kręgi betonowe projektuje się z wyposaŜeniem fabrycznym w stopnie złazowe wg
PN-64/H-74086. Wejście rury kanalizacyjnej do studni naleŜy wykonać przy zastosowaniu tulei ochronnej z
uszczelką. Osadzenie włazów do studni wykonać zgodnie z PN-EN-124.
Na ulicy stosować włazy Ŝeliwne oŜebrowane klasy D-400 kN, na chodnikach i podjazdach do posesji –
klasy C-250 kN, na terenach zielonych – klasy B-125 kN.
Przejście przez ścianę studni wykonać przy zastosowaniu adapterów.
6
Wody opadowe z połaci dachowych odprowadzone zostaną za pomocą zewnętrznych i wewnętrznych rur
deszczowych. Rury spustowa wyposaŜyć w osadniki.
Odprowadzenie wód opadowych z terenu projektowanego parkingu odprowadzone zostanie poprzez
separator substancji ropopochodnych typu SKBPPE 06/0600 f-my Hauraton. Separator wyposaŜony będzie
w bepass oraz osadnik.
Na terenie dróg i parkingów projektuje się wpusty uliczne montowane na studni betonowej dn450 z
osadnikami głębokości 0,5m.
Roboty ziemne
Technologia robót jak przy kanalizacji sanitarnej.
4. Instalacja wody zimnej, ciepłej wody uŜytkowej, cyrkulacja ciepłej wody uŜytkowej.
Instalacje wody zimnej i ciepłej oraz cyrkulacji w obrębie projektowanego łącznika wykonywać zgodnie z
zasadami określonymi w projekcie podstawowym instalacji sanitarnych pod tytułem- „ Hala widowiskowosportowa 24*53”.
Instalacja hydrantowa.
W związku z niewystarczającym ciśnieniem wody z w sieci wodociągowej na instalacji hydrantowej
projektuje się montaŜ zestawu hydroforowego. Wydajności układu 2l/s, wymagane ciśnienie dyspozycyjne
dla instalacji 413kPa.
Układ hydroforowy zamontowany zostanie w pomieszczeniu hali sportowej nr15 ( pod schodami).
Pomieszczeni dostosować do wymogów pomieszczenia układu hydroforowego.
Dobrano zestaw hydroforowy typu ZH-ICL/S 3.4.4B/0,55kW +OT40 f-my Instalcompact.
Przejścia wszystkich przewodów stalowych przez stropy oraz przegrody, dla których wymagana jest klasa
odporności ogniowej, co najmniej EI60 lub REI60, o średnicy dn 25 i średnicy otworu powyŜej 4cm,
uszczelniać np. masą HILTI CP601S, dla uzyskania klasy odporności ogniowej tych elementów. Masę
uszczelniającą wciskać na głębokość minimum 1cm z obu stron otworu. Pozostałą przestrzeń w głąb otworu
wypełnić niepalną wełną mineralną o gęstości min. 100kg/m3.
5. Instalacja kanalizacji sanitarnej.
Instalacje kanalizacji sanitarnej w obrębie projektowanego łącznika wykonywać zgodnie z zasadami
określonymi w projekcie podstawowym instalacji sanitarnych pod tytułem „ Hala widowiskowo-sportowa
24*53”.
6. Instalacja centralnego ogrzewania.
Instalacje centralnego ogrzewania w obrębie projektowanego łącznika wykonywać zgodnie z zasadami
określonymi w projekcie podstawowym instalacji sanitarnych pod tytułem „ Hala widowiskowo-sportowa
24*53”.
Projektowane pomieszczenia łacznika projektuje się wyposaŜyć w instalację grzewczą zasilaną z kotłowni
gazowej hali widowiskowej.
Podłączenie wykonać z przewodów rozprowadzających.
Projektowane obciąŜenie cieplne wynosi:
7
- instalacja centralnego ogrzewania:
21,8 kW
Temperatury obliczeniowe czynnika grzewczego wynoszą:
75/55 st.C
Wymagane ciśnienie dyspozycyjne
52,7kPa.
Instalacje wykonac za pomocą rur wielowarstwowych z płaszczem AL. typu PE-Xc/Al./PE-X np. f-my
TECE,.
Grzejniki: Instalacja pomieszczeń łącznika wyposaŜona zostanie w grzejniki stalowe płytowe typu
Cosmozaworowe zasilane od dołu, zintegrowanymi zaworami termostatycznymi f-my produkcji Vogel-Noot.
W pomieszczeniach higienicznych stosować grzejniki plytowe ocynkowane do pomieszceń wilgotnych.
W zaworach regulacyjnych grzejników zintegrowanych zastosowano wkładki zaworowe typu 013G0361
(małe kv).
W pomieszczeniach higienicznych zastosowano grzejniki typu drabinkowego typu C-Std f-my Vogel-Noot
Na odgałęzieniu zasilającym łacznk zamontowac zawory regulacyjne typu AVM 25 i ASV-PV 20-40Kpa
dn32 f-my Danfoss.
7. Instalacja zasilania nagrzewnicy wentylacyjnej.
Na potrzeby zasilania nagrzewnicy wentylacyjnej – układu wentylacji pomieszczeń łacznika projektuje się
wykonać zasilanie nagrzewnicy z układu hali sportowej.
Temperatury obliczeniowe czynnika grzewczego wynoszą:
80/60 st.C
Obliczeniowe zapotrzebowanie ciepła wynosi:
- potrzeby cieplne inst. wentylacji mechanicznej
7,5 kW
- ciśnienie dyspozycyjne w układzie pompowym
41,0 kPa
Na podejściu do nagrzewnicy zamontować układ pompowy. Schemat układu patrz rysunek nr16.
Instalacje zasilania nagrzewnicy wentylacyjnej w obrębie projektowanego łącznika wykonywać zgodnie z
zasadami określonymi w projekcie podstawowym instalacji sanitarnych pod tytułem „ Hala widowiskowosportowa 24*53”.
9. Instalacja wentylacji mechanicznej.
Zaprojektowano układ wentylacji mechanicznej obsługujący pomieszczenia łącznika. Jest to odrębny układ
wentylacyjny. Niepowiązany z układem wentylacyjnych hali sportowej.
W łączniku do budynku szkolnego zaprojektowano wentylację mechaniczną wybranych pomieszczeń.
Instalację podzielono na oddzielne układy obsługujące poszczególne pomieszczenia.
Układ NW1
Pomieszczenia siłowni, sali ćwiczeń, magazynku, szatni i holu wyposaŜono w instalację wentylacji
mechanicznej nawiewno-wywiewnej. Układ wyposaŜony będzie w centralę wentylacyjną z odzyskiem ciepła
typy Topvex TR 03 HW, prod. Systemair o wydajności 1140/840 m3/h. Centrala zamontowana będzie w
pomieszczeniu magazynu. Centrala posiada sterownik umoŜliwiająca regulację wydajności pracy wentylacji.
ŚwieŜe powietrze doprowadzone będzie do centrali wentylacyjnej z czerpni ściennej znajdującej się w
ścianie budynku. ZuŜyte powietrze odprowadzone będzie ponad dach budynku.
Na wyjściach z centrali montować kanałowe tłumiki szumu o przekroju okrągłym typu LDC prod. Systemair.
Przewody wentylacyjne wykonać z rur o przekroju kołowym, stalowych, ocynkowanych typu Spiro.
Przewody montować w przestrzeni sufitów podwieszonych na zawiesiach z przekładką elastyczną
8
montowanych do stropu pomieszczeń. Elementami nawiewnymi i wywiewnymi będą kratki typu GSV ze
skrzynkami rozpręŜnymi typy PRG oraz anemostaty typu EFF i TFF ze skrzynkami rozpręŜnymi typu PER,
całość prod. Systemair. Przewody wentylacyjne izolować paroszczelnie i cieplnie matami z materiału o
zamkniętych porach grubości 40mm przy współczynniku przewodzenia ciepła 0,035 W/mK. Wentylacja
włączana będzie ręcznie na czas uŜytkowania obiektu. W okresach nocy i świąt wentylacja włączana będzie
okresowo celem przewietrzania (nastawa sterownika).
Układ W2.
Pomieszczenia sanitariatów wyposaŜono w układ wentylacji mechanicznej wywiewnej.
Układ wyposaŜony będzie w wentylator kanałowy typy KVK 200, prod. Systemair o wydajności 430m3/h.
Wentylator wyposaŜyć w regulator obrotów typu RTRE 1,5 umoŜliwiający regulację wydajności pracy
wentylacji.
Wentylator zamontowany będzie w pomieszczeniu szatni, w przestrzeni sufitu podwieszonego.
ZuŜyte powietrze odprowadzone będzie ponad dach budynku.
Instalację wyposaŜyć w rurowe tłumiki szumu typu LDC prod. Systemair. Przewody wentylacyjne wykonać z
rur o przekroju prostokątnym oraz kołowym, stalowych, ocynkowanych typu Spiro. Przewody montować w
przestrzeni sufitów podwieszonych na zawiesiach z przekładką elastyczną montowanych do stropu
pomieszczeń. Elementami wywiewnymi będą wywiewniki typu EFF ze skrzynkami rozpręŜnymi typu PER,
prod. Systemair. Wentylator z kanałami łaczyć poprzez przez łączniki elastyczne. Przewody wentylacyjne
izolować paroszczelnie i cieplnie matami z materiału o zamkniętych porach grubości 40mm przy
współczynniku przewodzenia ciepła 0,035 W/mK. Praca wentylacji stała z moŜliwością zmniejszenia w
okresach nocy i czasu nieuŜytkowanego obiektu.
Instalacja.
Kanały typu Spiro z blachy stalowej, ocynkowanej łączone na nypel i mufki.
Elastyczne kanały wentylacyjne o przekroju okrągłym, zbrojone drutem stalowym.
Kratki nawiewne prostokątne z kierownicami i przepustnicami.
Kratki wywiewne prostokątne z przepustnicami.
Wywiewniki o przekroju okrągłym z regulacją przepływu.
Skrzynki rozpręŜne z przepustnicami.
Tłumiki szumu rurowe po stronie tłocznej i ssącej.
Izolacja cieplna kanałów wentylacyjnych.
Wytyczne dla branŜ.
Elektryczna
Wykonać zasilanie centrali wentylacyjnej i wentylatora w energię elektryczną.
10. Zmiany wprowadzone w stosunku w projekcie podstawowym instalacji sanitarnych pod tytułem
„ Hala widowiskowo-sportowa 24*53”.
W uzgodnieniu z opiniującym ppoŜ. zrezygnowano z dwu przyłączy wodociągowych do budynku hali
sportowej.
Obiekt posiadał będzie jedno przyłącze wody doprowadzone do pomieszczenia pomocniczego łącznika.
9
Tam znajdować się będzie układ pomiarowy oraz rozdziała instalacji wody zimnej na część obsługującą
pomieszczenia sanitarne i instalacje hydrantowi.
Na potrzeby instalacji hydranowej w pomieszczeniu nr 15 ( pod schodami) zamontowany zostanie układ
hydroforowy.
Podejście do zasilania uzupełniania wody w instalacji grzewczej (KOTŁOWNIA) wyposaŜyć w zawór
antyskaŜeniowy typu CA.
W związku budowa pomieszczeń łącznika i zasilani układu grzewczego tych pomieszczeń z kotłowni
projektowanej hali, w projekcie typowym
zwiększono moc kotłowni poprzez zmianę wielkości
projektowanych kotłów ( zmiany naniesiono na dokumentacje projektu gotowego).
W związku z zasilaniem projektowanej kotłowni gazem niskiego ciśnienia zrezygnowano w szafce gazowej
z reduktora ciśnienia. Przyłącze gazu wykonywane będzie w zgodnie z odrębnym opracowaniem, tam tez
zostanie określone dane techniczne szafki gazowej.
Uwagi ogólne.
Rurociągi oraz studnie inspekcyjne montować ściśle wg instrukcji producentów.
Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót cz. II., Warunkami
Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych, przepisami BHP oraz protokółem
ZUDP.
Wszystkie zamontowane urządzenia i materiały muszą posiadać atesty i dopuszczenia do stosowania w
budownictwie obowiązujące w czasie montaŜu.
Odstępstwa od rozwiązań pokazanych w projekcie są dopuszczalne, jednak po ich uzgodnieniu z
projektantem.
Kolizje i skrzyŜowania zabezpieczyć zgodnie z normą PN-76/E-05125
W czasie wykonywania wykopów i układania przewodów kanalizacyjnych stosować odwodnienie wykopów
przy zastosowaniu igłofiltrów przy wytępowaniu wysokiego napływu wody do wykpów.
Izolacje cieplne muszą posiadać cechę nierozprzestrzeniania ognia.
Urządzenia montować zgodnie z DTR.
Podano przykładowe typy urządzeń. NaleŜy zastosować dobrane urządzenia lub inne o
równowaŜnych parametrach technicznych ( nie dotyczy przyłączeń uzgodnionych z zarządcami
medii).
opracował: mgr inŜ. Bogna Tomaszewska
10
