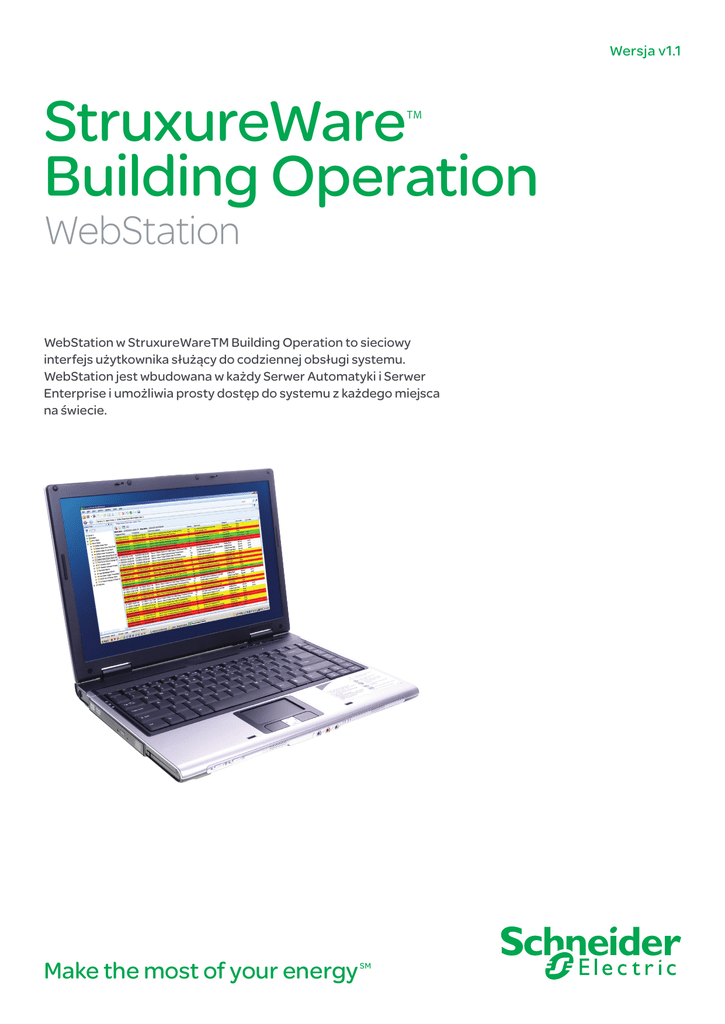

StruxureWareTM Building Operation

Wersja v1.1
StruxureWare
Building Operation
TM
WebStation
WebStation w StruxureWareTM Building Operation to sieciowy
interfejs użytkownika służący do codziennej obsługi systemu.
WebStation jest wbudowana w każdy Serwer Automatyki i Serwer
Enterprise i umożliwia prosty dostęp do systemu z każdego miejsca
na świecie.
Make the most of your energy
SM
2
StruxureWare Building Operation
WebStation
WebStation stanowi przenośny, w pełni
funkcjonalny interfejs użytkownika
umożliwiający dostęp do serwerów
StruxureWare Building Operation z
wykorzystaniem przeglądarki internetowej.
Użytkownicy mają możliwość przeglądania
grafiki, alarmów, harmonogramów,
rejestracji trendów i raportów oraz
zarządzania nimi. Mogą tworzyć, edytować
i usuwać konta użytkownika.
Bezpieczne konta użytkownika
Użytkownicy logują się do tego samego konta
zarówno w stacji roboczej, jak i WebStation. Nie
jest konieczne zapamiętywanie dwóch haseł i nazw
użytkownika.
Ustawienia językowe i regionalne
System automatycznie używa ustawień regionalnych
(formaty jednostek, czasu i daty) oraz preferowanego
języka.
Dostosowywany widok systemu
CHARAKTERYSTYKA PRODUKTU
• Bezpieczne konta użytkownika
• Ustawienia językowe i regionalne
System ma możliwość pełnego dostosowywania
widoku systemu do preferencji poszczególnych
użytkowników. Główny interfejs, nazywany
przestrzenią roboczą, jest interfejsem panelowym,
gdzie użytkownik może wybrać, rozmieścić i zmienić
rozmiar wielu różnych elementów, takich jak alarmy,
grafiki oraz edytory. WebStation obsługuje funkcje
stacji roboczej i panelu bez konieczności modyfikacji.
• Dostosowywany widok systemu
• Efektywne zarządzanie alarmami
• Sprawne śledzenie alarmów
• Intuicyjne harmonogramy czasowe
• Wgląd w działania wykonywane w systemie
• Łatwy odczyt rejestracji trendów i wykresów
• Bezpieczny i przyjazny systemom IT
• Zaawansowane funkcje graficzne
Wszechstronna funkcja wyszukiwania
Funkcja wyszukiwania pomaga użytkownikowi
w szybkim odnalezieniu informacji i dotarciu w
odpowiednie miejsce. Po wpisaniu całości lub
części nazwy użytkownik zobaczy listę wszystkich
pasujących elementów. System wyświetla
aktualny status lub wartość każdego elementu, a
użytkownik może otworzyć go bezpośrednio z listy
wyszukiwania.
Efektywne zarządzanie alarmami
Alarmy wymagają szybkiej oceny i reakcji. Dzięki
WebStation system może wyświetlać dużą ilość
alarmów w prosty i sprawny sposób, dzięki czemu
żaden alarm nie zostanie pominięty. Alarmy mogą
być oznaczane kolorami, grupowane i filtrowane w
celu maksymalizacji wydajności.
Za pomocą WebStation dyspozytor lub administrator
może przypisywać alarmy do konkretnego
użytkownika lub grupy użytkowników. Za pomocą
filtra użytkownicy mogą wyświetlać alarmy
przypisane tylko do nich oraz decydować o przyjęciu
przypisania alarmu lub jego odrzuceniu.
Schneider Electric Bildings Business, ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-SXW-WORKSTATION-A4.BU.N.EN.09.2011.0.0.CC
© 2012 Schneider Electric. Wszelkie prawa zastrzeżone
• Wszechstronna funkcja wyszukiwania
3
StruxureWare Building Operation
WebStation (ciąg dalszy)
Sprawne śledzenie alarmów
Alarmy wymagające potwierdzenia i odpowiedzi
mogą być potwierdzane z różnym stopniem
szczegółowości, w zależności od wagi alarmu. Od
użytkownika może być wymagane wprowadzanie
uwag, w jaki sposób problem został rozwiązany, lub
wybranie opisu czynności z listy działań. WebStation
może wyświetlać użytkownikom instrukcje
lub określone widoki systemu, które zawierają
szczegółowe dane urządzeń związanych z danym
alarmem. W dzienniku alarmów zapisywane są
czynności wykonane przez użytkownika.
Wgląd w działania wykonywane w systemie
Ważne, by rejestrowane były więcej niż tylko
podstawowe czynności. W systemie każde
działanie jest rejestrowane ze znacznikiem czasu,
użytkownikiem, który wykonał czynność oraz
wartościami, które zostały zmienione.
Panel alarmów
StruxureWare Building Operation umożliwia dostosowanie widoku wszystkich zdarzeń
systemowych, łącznie z alarmami i aktywnością użytkowników. Każdy widok może
zostać przefiltrowany według dowolnej właściwości zdarzenia. Można definiować typ
czcionki, kolory, rozmiar kolumn oraz ich kolejność.
Wykres trendów
Łatwy odczyt rejestracji trendów i wykresów
Intuicyjne harmonogramy czasowe
Sprawność energetyczna jest uzyskiwana, gdy
urządzenia działają wtedy, kiedy jest to niezbędne.
Harmonogramy zarządzają tym procesem poprzez
łatwy w obsłudze interfejs graficzny. Zmiana czasów
odbywa się za pomocą kilku prostych kliknięć
myszką. Wszechstronny edytor harmonogramów
może ustawić cykliczne wydarzenia (każdego
poniedziałku, co trzeci wtorek, każdego pierwszego
stycznia) lub nieograniczoną liczbę wyjątków z
określonymi priorytetami. Harmonogramy wykonują
znacznie więcej niż tylko funkcje włączania i
wyłączania, umożliwiając bezpośrednią kontrolę
wartości analogowych. Dla przykładu, można
ustawić harmonogram na określoną wartość
procentową w celu kontrolowania poziomu
oświetlenia bez konieczności pisania programu
Wykresy trendów można tworzyć w łatwy sposób. Można definiować kolory i szerokość
wszystkich przedstawionych linii. Dane cyfrowe są automatycznie przedstawiane
jako „wysokie” i „niskie” słupki, co eliminuje potrzebę dodatkowego skalowania. Dane
rejestracji, oprócz samej wartości bieżącej, mogą być przedstawiane jako średnia,
minimum, maksimum lub delta. Użytkownik może powiększać widok, aby zobaczyć
szczegóły bez utraty przejrzystości.
Zaawansowane funkcje graficzne
Grafikę można dostosowywać, tak aby zapewnić
interfejs potrzebny do sprawnego zarządzania
każdym z obiektów. Grafika jest zapisywana lokalnie
na Serwerze Automatyki lub Serwerach Enterprise
i jest dostępna dla uprawnionych użytkowników
niezależnie od miejsca zalogowania. WebStation w
pełni obsługuje tę samą grafikę wektorową co stacja
robocza.
Bezpieczny i przyjazny systemom IT
WebStation jest oparta na standardowych
technologiach sieciowych i nie wymaga specjalnej
konfiguracji po stronie klienta ani serwera.
Technologie niezależne od platformy sprawiają, że
działa z wszystkimi popularnymi przeglądarkami. Na
komputerach klienta nie trzeba instalować żadnego
dodatkowego oprogramowania Schneider Electric.
Schneider Electric Bildings Business, ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-SXW-WORKSTATION-A4.BU.N.EN.09.2011.0.0.CC
© 2012 Schneider Electric. Wszelkie prawa zastrzeżone
System może rejestrować dane na różne sposoby:
metodą okresową (każdego dnia, co godzinę,
minutę) oraz metodą na zmianę wartości (COV),
która rejestruje wielkość jedynie w przypadku
przekroczenia określonych wartości progowych.
Rejestracje trendów można wyświetlać na listach i
wykresach trendów w celu wizualizacji dla potrzeb
diagnostycznych i optymalizacyjnych. Na jednym
wykresie może być przedstawionych wiele serii,
dlatego wartości różnych wielkości można łatwo
porównać.
Przykłady grafik
Dane techniczne v1.1
Wymagania po stronie serwera
Karta graficzna
Zob. karty katalogowe Serwera Automatyki i Serwera
Zalecana jest karta graficzna
Enterprise
Inne urządzenia
Po stronie klienta:
Wymagana jest myszka zgodna z systemem Windows lub
Wymagania sprzętowe
inne urządzenie wskazujące.
Minimum: 1,0 GHz
Zalecane: 2,0 GHz lub więcej
Pamięć
Minimum: 2 GB
Zalecane: 4 GB lub więcej
Dysk twardy
Minimum: 20 GB
Wyświetlacz
Minimum: rozdzielczość 1.024x768 pikseli
Przeglądarki internetowe
Microsoft Internet Explorer 8 (32-bitowa) Firefox 3.6 (32-bitowa)
Wymagane dodatkowe oprogramowanie
Java Runtime Environment 1.6 aktualizacja 26 (dostępna w
większości urządzeń)
© 2012 Schneider Electric. Wszelkie prawa zastrzeżone
Procesor
Numer katalogowy
Brak numeru katalogowego WebStation. WebStation
stanowi domyślną funkcję Serwera Automatyki i Serwera Enterprise w StruxureWare Building Operation v1.1. Wystarczy
podłączyć do Serwera za pomocą obsługiwanej przeglądarki
internetowej.
