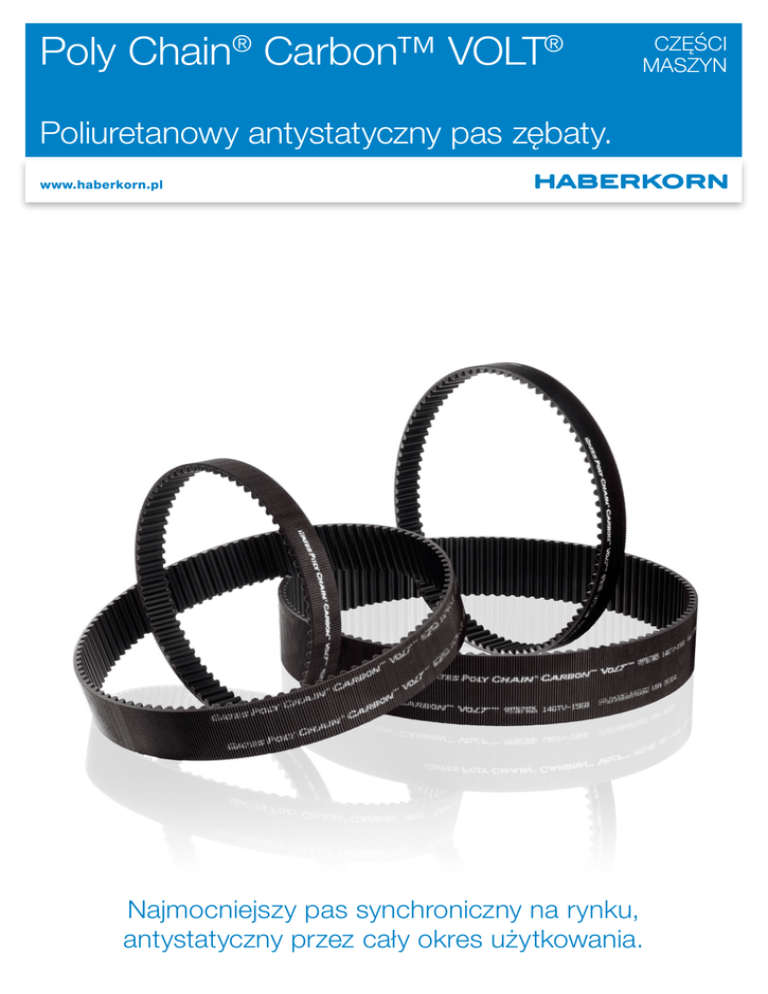

Poly Chain® Carbon™ VOLT

Poly Chain® Carbon™ VOLT®
CZĘŚCI
MASZYN
Poliuretanowy antystatyczny pas zębaty.
www.haberkorn.pl
Najmocniejszy pas synchroniczny na rynku,
antystatyczny przez cały okres użytkowania.
Poly Chain® Carbon™ VOLT®
Najmocniejszy pas synchroniczny na rynku,
antystatyczny przez cały okres użytkowania.
Maksymalne bezpieczeństwo i wydajność
Gates, światowy lider i innowator w napędach pasowych znowu przesuwa granice rozwiązań technicznych. Poly Chain® Carbon™
VOLT® to nowy synchroniczny, poliuretanowy, antystatyczny pas z opatentowanym kordem węglowym. Opracowany dla napędów
z wysokim momentem obrotowym przy niskich prędkościach.
Inżynierowie z Gates opatentowali konstrukcję pasa
pokrytą powłoką przewodzącą, która bezpiecznie
przenosi ładunek elektrostatyczny z kordu z włókna
węglowego z dala od napędzanej części mechanizmu, zgodnie z normą ISO 9563 przez cały okres jego
eksploatacji.
Korzyści dla Twojej firmy
• doskonałe
rozwiązania napędowe z niezrównaną
wydajnością
• niezawodne
• bezpieczne
działanie przedłuża żywotność napędu
w środowiskach zagrożonych wybuchem
• znaczne
zmniejszenie kosztów operacyjnych
• odporne
na ekstremalne warunki pracy
Konstrukcja pasa
• wyjątkowa
wytrzymałość, co najmniej o 25% większa niż Poly Chain® GT2
• antystatyczny
• czysty,
• pas
zgodny z wymaganiami normy ISO 9563 przez cały okres eksploatacji pasa
cichy, kompaktowy, bezobsługowy, energooszczędny i przyjazny dla środowiska
jest wykonany z nowo opracowanej mieszanki twardego i lekkiego poliuretanu, który jest odporny na chemikalia
• kord
z włókna węglowego zapewnia wysoką wydajność, stabilność długości paska, dobrą odporność na uderzenia i zmęczenie
• zęby
są pokryte odporną na ścieranie czarną tkaniną antystatyczną, co zapewnia przewodnictwo elektrostatyczne
• Zgodność
z wymogami dyrektywy ATEX: korzystne
w przestrzeniach zagrożonych wybuchem
• Oryginalny
kształt zębów zapewnia optymalny rozkład
naprężeń i pozwala stosować większe obciążenie
całkowite
• nadaje
się do użytku zewnętrznego
• zakres
temperatur od -54 °C do 85 °C
Konstrukcja z poliuretanu
Kord z włókna
węglowego
Opatentowana czarna
powłoka antystatyczna
www.haberkorn.pl
Opatentowana
krzywa profilu zęba
Poly Chain® Carbon™ VOLT®
wys. zęba
wysokość pasa
Przekroje i wymiary
podziałka*
podziałka
standardowe
szerokości*
PCV 8MGT
8
3,4
5,9
12, 21, 36, 62
PCV 14MGT
14
6,0
10,2
20, 37, 68, 90, 125
8MGTV
oznaczenie
wysokość wysokość
zęba*
pasa*
14MGTV
długość ilość
pasa* zębów
8MGTV-640
640
8MGTV-720
8MGTV-800
oznaczenie
długość ilość
pasa* zębów
oznaczenie
długość ilość
pasa* zębów
oznaczenie
długość ilość
pasa* zębów
80
8MGTV-2000
2000
250
14MGTV-994
994
71
14MGTV-2520
2520
180
720
90
8MGTV-2200
2200
275
14MGTV-1120
1120
80
14MGTV-2590
2590
185
800
100
8MGTV-2240
2240
280
14MGTV-1190
1190
85
14MGTV-2660
2660
190
8MGTV-896
896
112
8MGTV-2400
2400
300
14MGTV-1260
1260
90
14MGTV-2730
2730
185
8MGTV-960
960
120
8MGTV-2520
2520
315
14MGTV-1400
1400
100
14MGTV-2800
2800
200
8MGTV-1000
1000
125
8MGTV-2600
2600
325
14MGTV-1568
1568
112
14MGTV-2828
2828
202
8MGTV-1040
1040
130
8MGTV-2800
2800
350
14MGTV-1610
1610
115
14MGTV-3136
3136
224
8MGTV-1120
1120
140
8MGTV-2840
2840
355
14MGTV-1750
1750
125
14MGTV-3304
3304
236
8MGTV-1200
1200
150
8MGTV-3048
3048
381
14MGTV-1890
1890
135
14MGTV-3360
3360
240
8MGTV-1224
1224
153
8MGTV-3200
3200
400
14MGTV-1960
1960
140
14MGTV-3500
3500
250
8MGTV-1280
1280
160
8MGTV-3280
3280
410
14MGTV-2100
2100
150
14MGTV-3850
3850
275
8MGTV-1440
1440
180
8MGTV-3600
3600
450
14MGTV-2240
2240
160
14MGTV-3920
3920
280
8MGTV-1600
1600
200
8MGTV-4000
4000
500
14MGTV-2310
2310
165
14MGTV-4326
4326
309
8MGTV-1760
1760
220
8MGTV-4400
4400
550
14MGTV-2380
2380
170
14MGTV-4410
4410
315
8MGTV-1792
1792
224
8MGTV-4480
4480
560
14MGTV-2450
2450
175
Przykładowe oznaczenie pasa Poly Chain® Carbon™ VOLT®
kod podziałki pasa 14 mm
PCV
szerokość pasa w mm
14MGT
pas Poly Chain Carbon™ VOLT
®
3360
®
* wszystkie rozmiary w mm
Przykładowe oznaczenie pasa Poly Chain®
kod podziałki pasa 14 mm
37
długość pasa w mm
PCGT
szerokość pasa w mm
14M
pas Poly Chain
®
48S
37
ilość zębów 48
Twoja przewaga nad konkurencją
Dzięki swoim właściwościom konstrukcyjnym i materiałowym pasy Poly Chain® Carbon™ VOLT® oferują lepszą efektywność przenoszenia
mocy, bardziej kompaktową budowę i większą elastyczność niż wszystkie inne pasy. Lepsze parametry przenoszenia mocy pozwalają
zwiększyć moc na małej przestrzeni: mniejsze napędy, krótsze wały oraz mniejsza masa całkowita zmniejszają koszty energii.
Innym ważnym czynnikiem jest ograniczenie kosztów konserwacji, które zyskuje się dzięki pasom VOLT®. Znacznie dłuższy czas
eksploatacji zmniejsza liczbę wymian pasa, obniżając całkowity koszt zakupu pasów. Bardzo wyraźnie zmniejsza się także koszt
robocizny, zwłaszcza w przypadku trudno dostępnych zastosowań (np. chłodzone powietrzem wymienniki ciepła w rafineriach).
Nasza pomoc w projektowaniu napędów
Oprogramowanie Gates Design Flex® Pro™ to profesjonalne narzędzie,
które pomaga tworzyć rozmaite projekty napędów pasowych zaledwie
w kilka sekund, na podstawie wprowadzonych parametrów. Możemy
pomóc w precyzyjnym spełnieniu Twoich wymogów projektowych
i stworzeniu najbardziej efektywnego napędu, odpowiadając na rutynowe
pytania i udostępniając wyniki szczegółowych analiz.
Pas PowerGrip® HTD® 14M o szerokości 170 mm
można łatwo wymienić na pas a Poly Chain® Carbon™
VOLT® 14MGT o szerokości 37 mm.
www.haberkorn.pl
Poly Chain® Carbon™ VOLT®
Szeroki zakres zastosowań
Poly Chain® Carbon™ VOLT® to jedyny pas na rynku spełniający wymagania normy ISO 9563 przez cały okres użytkowania.
Opatentowana konstrukcja powłoki przewodzącej prąd elektryczny bezpiecznie usuwa elektryczność statyczną. To sprawia, że pasy
są najbezpieczniejsze i najbardziej wytrzymałe dla aplikacji w środowiskach ATEX:
•
przemysł gazowy
•
przemysł petrochemiczny
•
lakiernictwo samochodowe
•
magazynowanie zbóż
•
linie do rozlewu
•
linie etykietowania
•
energetyka
•
produkcja nabiału i cukru
•
produkcja mieszanek paszowych
•
papiernictwo
•
fabryki mebli
•
produkcja tworzyw sztucznych
ATEX (Atmosphères Explosibles) jest określeniem odnoszącym się do europejskich przepisów dotyczących produkcji,
instalacji i używania urządzeń w atmosferach wybuchowych. Od lipca 2003 roku następujące przepisy ATEX nakładają na firmy
z UE obowiązek zapewnienia bezpieczeństwa pracownikom wykonującym pracę w miejscach zagrożonych wybuchem:
dyrektywa 94/9/WE w sprawie urządzeń (ATEX 95):
minimalne wymagania bezpieczeństwa dotyczące urządzeń i zabezpieczeń przeznaczonych
do użycia w atmosferach potencjalnie wybuchowych. Od dnia 20 kwietnia 2016 roku zastąpi ją
nowa dyrektywa 2014/34/UE.
dyrektywa 99/92/WE w sprawie ochrony pracowników (ATEX 137):
wymagania minimalne dotyczące poprawy zdrowia i bezpieczeństwa pracowników
potencjalnie zagrożonych atmosferą wybuchową
