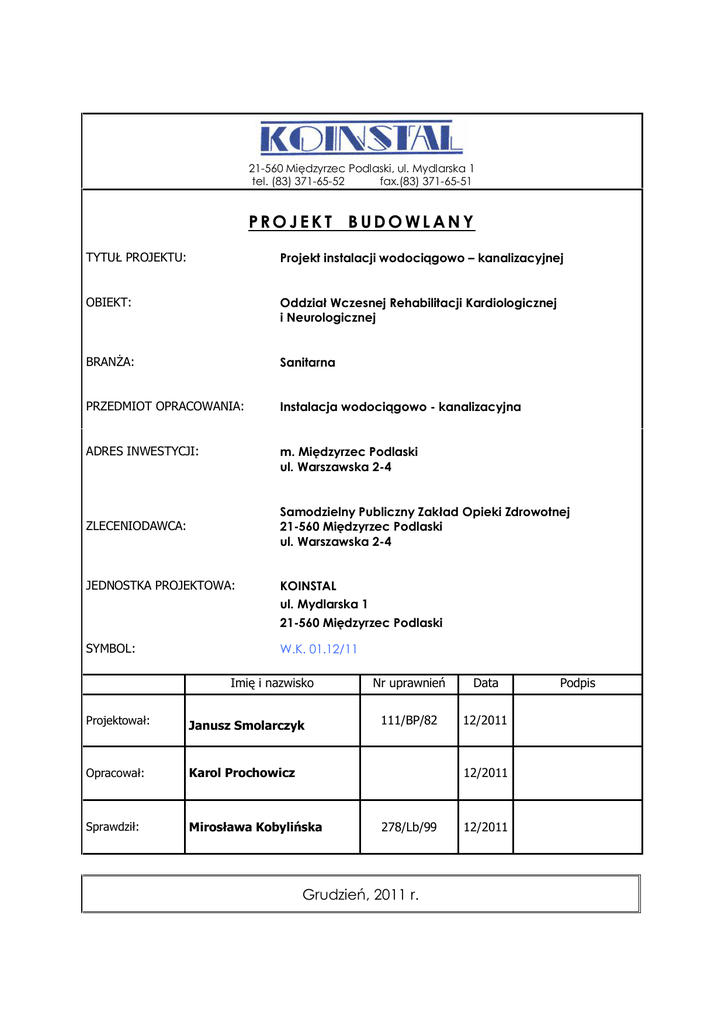

PROJEKT BUDOWLANY
TYTU PROJEKTU:
Projekt instalacji wodoci gowo – kanalizacyjnej
OBIEKT:
Oddzia Wczesnej Rehabilitacji Kardiologicznej
i Neurologicznej
BRAN A:
Sanitarna
PRZEDMIOT OPRACOWANIA:
Instalacja wodoci gowo - kanalizacyjna
ADRES INWESTYCJI:
m. Mi dzyrzec Podlaski
ul. Warszawska 2-4
ZLECENIODAWCA:
Samodzielny Publiczny Zak ad Opieki Zdrowotnej
21-560 Mi dzyrzec Podlaski
ul. Warszawska 2-4
JEDNOSTKA PROJEKTOWA:
KOINSTAL
ul. Mydlarska 1
SYMBOL:
W.K. 01.12/11
Imi i nazwisko
Projektowa :
Janusz Smolarczyk
Opracowa :
Karol Prochowicz
Sprawdzi :
Miros awa Kobyli ska
Nr uprawnie
Data
111/BP/82
12/2011
12/2011
278/Lb/99
Grudzie , 2011 r.
12/2011
Podpis
INSTALACJA WOD –KAN
– ODDZIA WCZESNEJ REHABILITACJI KARDIOLOGICZNEJ I NEUROLOGICZNEJ
SPIS TRE
I. Cz
CI
opisowa
1. PODSTAWA OPRACOWANIA............................................................................................3
2. ZAKRES OPRACOWANIA..................................................................................................3
3. DANE OGÓLNE. ................................................................................................................3
4. INSTALACJA WODOCI GOWA.........................................................................................3
4.1. INSTALACJA WODY ZIMNEJ........................................................................................3
4.2. INSTALACJA WODY CIEP EJ I CYRKULACYJNEJ......................................................4
4.3 INSTALACJA PPO ........................................................................................................5
5. PRZYBORY SANITARNE...................................................................................................5
6. KANALIZACJA SANITARNA...............................................................................................5
7. UWAGI KO COWE............................................................................................................6
8. PODSTAWOWE PRZEPISY PRAWNE...............................................................................6
9. OBLICZENIA. .....................................................................................................................7
10. WYKAZ MATERIA ÓW PODSTAWOWYCH. ...................................................................7
11. O WIADCZENIE. .............................................................................................................8
12. ZA
CZNIKI.....................................................................................................................8
II. Za czniki
1. O WIADCZENIE PROJEKTANTA
2. ZA WIADCZENIE Z IZBY IN YNIERÓW
3. KSEROKOPIA UPRAWNIE PROJEKTOWYCH
III. Cz
graficzna
1. INSTALACAJ WODY ZIMNEJ, C.W.U., CYRKULACJI – RZUT KONDYGNACJI
2. INSTALACAJ KANALIZACJI SANITARNEJ – RZUT KONDYGNACJI
WO01.00
KO01.00
„KOINSTAL” ul. Mydlarska 1, 21-560 Mi dzyrzec Podlaski tel. 83-371-65-52 fax. 83-371-65-51
-2-
Opis techniczny do projektu budowlanego instalacji wodoci gowo – kanalizacyjnej w
Samodzielnym Publicznym Zak adzie Opieki Zdrowotnej – Oddzia Wczesnej Rehabilitacji
Kardiologicznej i Neurologicznej w m. Mi dzyrzec Podlaski ul. Warszawska 2-4.
Niniejszy tom jest cz ci wielobran owego projektu budowlanego.
1. PODSTAWA OPRACOWANIA.
zlecenie Inwestora i zawarta umowa
projekt architektoniczno-budowlany rozbudowy budynku
projekt technologiczny przebudowy i rozbudowy pomieszcze
inwentaryzacja instalacyjna
obowi zuj ce normy i przepisy
2. ZAKRES OPRACOWANIA.
Niniejsze opracowanie obejmuje projekt budowlany instalacji wodoci gowo –
kanalizacyjnej dla potrzeb rozbudowy istniej cego budynku Samodzielnego Publicznego
Zak adu Opieki Zdrowotnej o cz
Szpitalnego Oddzia u Wczesnej Rehabilitacji
Kardiologicznej i Neurologicznej, po onego przy ul. Warszawskiej w Mi dzyrzecu
Podlaskim.
3. DANE OGÓLNE.
Omawiany obiekt to 3-kondygnacyjny budynek murowany z podpiwniczeniem. W piwnicy
znajduj si pomieszczenia techniczne. Przebudowywana cz
pomieszcze znajduje si
na ostatniej kondygnacji budynku - poddasza. W obiekcie jest istniej ca instalacja wody
zimnej, ciep ej wody u ytkowej oraz cyrkulacyjnej jak i instalacja kanalizacyjna.
Zak ada si pozostawienie istniej cego uk adu rur kanalizacyjnych i wodnych oraz w czenie
projektowanych
elementów
instalacji
do istniej cych
pionów
kanalizacyjnych
i wodoci gowych do pionów na kondygnacji ni szej wed ug cz ci graficznej niniejszego
opracowania.
4. INSTALACJA WODOCI GOWA.
4.1. INSTALACJA WODY ZIMNEJ.
Budynek zaopatrywany b dzie w zimn wod z istniej cej instalacji wodoci gowej
i znajduj cej si na kondygnacji ni szej wg cz ci graficznej niniejszego opracowania. Zimna
woda b dzie doprowadzona do zasilenia przyborów sanitarnych i instalacji wody po arowej
(zasilanie hydrantów wewn trznych DN 25)
Dla zabezpieczenia uk adu przed zagniwaniem wody w ruroci gach - zasilenie
projektowanych hydrantów odbywa b dzie si z pinów instalacji wodoci gowej. Projektuje
si rozprowadzenie wody zimnej z istniej cych pionów wodoci gowych do poszczególnych
przyborów sanitarnych prowadzonych w bruzdach ciennych oraz w posadzce. Przyj to rury
stalowe ocynkowane o po czeniach gwintowanych. Dopuszcza si wykonanie instalacji w
innym systemie przy zachowaniu rednic wewn trznych.
Przewody nale y mocowa do cian, stropów za pomoc haków, uchwytów w odst pach
uzale nionych od rednicy rur. Punkty sta e i technika mocowania powinna spe nia
wymagania producenta rur.
Dodatkowymi elementami wyciszaj cymi s wk ady z gumy zak adane w obejmy.
Przej cie przewodów przez przegrody budowlane nale y wykona w tulejach ochronnych PE
o d ugo ci co najmniej 1cm wi kszych od grubo ci cian. Przej cie miedzy tulej , a
przewodem uszczelni materia em plastycznym.
Zastosowane przewody powinny posiada atest zezwalaj cy na stosowanie ich do
wykonania instalacji wody pitnej.
Rozprowadzenie przewodów i ich rednice przedstawiono w cz ci graficznej
opracowania.
-3-
Po wykonaniu instalacj nale y podda próbie ci nieniowej. Badania szczelno ci
urz dze nale y przeprowadzi w temperaturze otoczenia powy ej 0 ºC. Badania wykona
przed zakryciem bruzd i wykonaniem izolacji cieplnej. W przypadkach koniecznych mo e by
wykonana próba cz ciowa, je eli badanie szczelno ci w czasie próby ko cowej by oby
niemo liwe lub utrudnione. Przy ci nieniu próbnym 0,9 MPa instalacja nie powinna
wykazywa przecieków na przewodach, armaturze przelotowo-regulacyjnej i po czeniach.
Instalacje uwa a si za szczeln , je eli manometr w ci gu 20 minut nie wykazuje spadku
ci nienia. Badania instalacji cieplej wody nale y wykona dwukrotnie: raz nape niaj c
instalacje woda zimn , drugi raz wod o temperaturze 55 ºC. Podczas drugiej próby nale y
sprawdzi zachowanie si wyd ek, punktów sta ych i przesuwnych. Prób szczelno ci na
gor co przeprowadzi na ci nienie wodoci gowe. Czynno ci przy wykonywaniu próby
szczelno ci:
nape nienie instalacji wod zimn
pod czenie pompy wytworzenia ci nienia i utrzymania go przez 15 minut
sprawdzenie szczelno ci wszystkich po cze i d awic
spuszczenie wody
nape nienie instalacji wod gor
badanie szczelno ci instalacji przez 72 godziny
uszczelnienie armatury
regulacja ci nie odbiorczych
Po wykonaniu próby ci nieniowej kilkakrotnie przep uka czyst wod i zdezynfekowa .
Przewody wodoci gowe nale y nape ni roztworem podchlorynu sodu w ilo ci
100 g na 1 m3 wody. Po 24 godzinach wype niony wod z roztworem chloru wodoci g nale y
uka wod sieciow do momentu wyp yni cia na ko cu przewodu wody pozbawionej
zapachu chloru. Rury nale y p uka wod pod du ym ci nieniem przy otwartych hydrantach
na ko cu wodoci gu.
Po zako czeniu dezynfekcji i p ukania nale y pobra próbki wody do analizy fizykochemicznej i bakteriologicznej i otrzyma pozytywn opini na temat przydatno ci wody do
picia. Przewody zimnej wody pod posadzk i na pionach nale y zaizolowa termicznie
izolacj typu AF/Armaflex 60, aby zapobiec wykraplaniu na powierzchni przewodów. Pod
posadzk i w cianach przewody zimnej wody prowadzi w „peszlu”.
Wszystkie podej cia przewodów przez ciany i stropy oddziele p.po oraz przez przegrody
o odporno ci ogniowej EI60 wykona jako systemowe przej cia p.po np. HILTI lub
PROMAT o odporno ci ogniowej jak dana przegroda. Przej cia wykona zgodnie z
wytycznymi producenta zabezpiecze po arowych.
4.2. INSTALACJA WODY CIEP EJ I CYRKULACYJNEJ.
Ciep a woda rozprowadzana jest trasami równoleg ymi do przewodów wody zimnej.
Projektuje si rozprowadzenie ciep ej wody u ytkowej z istniej cych pionów wodoci gowych
do poszczególnych przyborów w bruzdach ciennych oraz w posadzce. Przyj to rury stalowe
ocynkowane o po czeniach gwintowanych.
Przej cie przewodów przez ciany konstrukcyjne nale y wykona w tulejach ochronnych
PE o d ugo ci co najmniej 1cm wi kszych od grubo ci cian. Przej cie miedzy tulej , a
przewodem uszczelni kitem trwale plastycznym.
Przewody mocowa analogicznie jak w przypadku instalacji wody zimnej. Kompensacj
wyd
zapewni w sposób naturalny poprzez zmian kierunku prowadzenia przewodów.
Uk ad ruroci gów cyrkulacyjnych zako czy spink z ruroci giem ciep ej wody na pionie
ostatniej kondygnacji..
Przewody poziome, piony i lokalówki c.w i cyrkulacji nale y zaizolowa ciep ochronnie
otulin termiczn o grubo ci cianki minimum 13 mm.
Wszystkie podej cia przewodów przez ciany i stropy oddziele p.po oraz przez
przegrody o odporno ci ogniowej EI60 wykona jako systemowe przej cia p.po np. HILTI
lub PROMAT o odporno ci ogniowej jak dana przegroda. Przej cia wykona zgodnie z
-4-
4.3 INSTALACJA PPO .
Zgodnie z Rozporz dzeniem Ministra Spraw wewn trznych i Administracji z dnia 21
kwietnia 2006 roku w sprawie ochrony przeciwpo arowej budynków, innych obiektów
budowlanych i terenów zaprojektowane zosta y 2 hydranty wewn trzne DN25. Wymiary
zaprojektowanych hydrantów:
wysoko 650 mm
szeroko 700 mm
g boko 250 mm.
Zawory hydrantowe powinny by umieszczone na wysoko ci (1,35±0,1)m od poziomu
pod ogi. Nasada t oczna powinna by skierowana do do u. Oznakowanie hydrantu zgodnie z
norm PN-N-01256-1:1992.
Hydrant wewn trzny z w em pó sztywnym o rednicy 25 mm, przeznaczony do monta u
we wn ce ciany b
w typowej szafce hydrantowej
Wyposa enie hydrantu:
zawór hydrantowy,
pr downica wg PN-EN 671-1,
w t oczny pó sztywny o rednicy 25 mm i d ugo ci 30 mb.
Instalacja p.po . b dzie zasilana z wewn trznej instalacji wodoci gowej z w czeniem
do pionów nr XV i XVII. Projektuje si instalacj wody ppo . zasilaj
2 hydranty DN25
umieszczone na kondygnacji wg za cznika graficznego. Projektuje si wykonanie ca ej
instalacji po ar z rur stalowych ocynkowanych.
Przyj to zasi gi hydrantów 25 w poziomie 30 m. Zaprojektowane hydranty obejmuj ca
powierzchni chronionych stref po arowych. Ci nienie na zaworze odcinaj cym ka dego
hydrantu zapewni wydajno 2,5 dm3/s, z uwzgl dnieniem zastosowanej rednicy dyszy
pr downicy i nie b dzie ni sze ni 0,2 MPa.
Dla jednocze nie dzia aj cych 2 hydrantów zapotrzebowanie wody wyniesie
q po =2 x 1,0 l/s = 2,0 l/s.
Przewody rozprowadzaj ce wod do hydrantów prowadzone b
bruzdach ciennych
w posadzce.
lub PROMAT o odporno ci ogniowej jak dana przegroda.
5. PRZYBORY SANITARNE.
Przybory sanitarne w omawianym obiekcie stanowi :
umywalka + syfon + bateria stoj ca z nog maskuj
miska ust powa typu compact
zlewozmywak dwukomorowy
natrysk - kabina z brodzikiem (wg proj architektonicznego)
hydranty przeciwopo arowe HP25 z w em pó sztywnym
Lokalizacja urz dze , wed ug cz ci graficznej. Przybory sanitarne nale y mocowa w
sposób zapewniaj cy atwy ich demonta , oraz w ciwe u ytkowanie. Wysoko
montowania poszczególnych przyborów sanitarnych mierzona od ich górnej kraw dzi do
pod ogi winna wynosi dla umywalki 0,75-0,8 m.
Wszystkie przybory sanitarne winne mie indywidualne zamkni cie wodne (syfony).
6. KANALIZACJA SANITARNA.
Zaprojektowano pod czenie projektowanych odbiorników pod istniej ce piony kanalizacji
sanitarnej z rur kanalizacyjnych PCV, kielichowych uszczelnianych uszczelk gumow
czonych na wcisk. Poziomy kanalizacyjne prowadzi pod posadzk ze spadkiem
okre lonym w cz ci rysunkowej projektu.
Ponad poziomem posadzki ruroci gi pionowe i podej cia do przyborów sanitarnych
-5-
wykona jako kryte w projektowanym szachcie instalacyjnym i bruzdach ciennych lub
obudowa konstrukcj z p yty G-K.
Dost p do czyszczaków projektowanych na pionach poprzez zabudow drzwiczek
rewizyjnych o wymiarach 25 x 25 cm. Ruroci gi instalacji nale y mocowa do ciany za
pomoc uchwytów do rur PCV, przy czym max. odleg
mi dzy uchwytami powinna
wynosi dla rur o rednicy: 0,05 – 0,1 m – 1,0 m; powy ej 0,10 – 1,2 m. Odga zienia
przewodów odp ywowych powinny by wykonane za pomoc trójników o k cie rozwarcia nie
wi kszym ni 450. Odpowietrzenie pionów g ównych na poszczególnych ci gach
kanalizacyjnych zaprojektowano za pomoc wywiewek umieszczonych nad dachem na
wysoko
0,5-1,0 m o rednicy 110 mm. Wentylacje pionu VI po czy ponad stopem
pomieszcze z pionem wentylacyjnym VII pod k tem 45 stopni.
lub PROMAT o odporno ci ogniowej jak dana przegroda. Przej cia wykona zgodnie z
Piony kanalizacji sanitarnej grawitacyjnej w budynku nale y zaizolowa akustycznie
otulin FLEXOROCK firmy ROCKWOOLL o grubo ci cianki izolacji 40 mm dla
zabezpieczenia przed przenoszeniem ha asu do podczas pracy instalacji .
7. UWAGI KO COWE.
1. Ca
robót wykona zgodnie z :
obowi zuj cymi przepisami oraz zasadami wiedzy technicznej
„Warunkami technicznymi wykonania i odbioru robót instalacji” COBRTI INSTAL.
2. Izolacj termiczn pionów wody zimnej, ciep ej i cyrkulacji wykona dla ka dego przewodu
osobno.
3. Ca
instalacji wykona zgodnie z cz ci rysunkow i opisow projektu
Wszystkie zastosowane urz dzenia i materia y powinny posiada aktualne certyfikaty na
znak bezpiecze stwa lub niezb dne atesty i dopuszczenia do obrotu i stosowania w
budownictwie.
8. PODSTAWOWE PRZEPISY PRAWNE.
Ustawa Prawo Budowlane (t.j. Dz.U. 1994 Nr 89, poz 414 z pó n. zm.)
Rozporz dzenia Ministra Infrastruktury z 12.04.02 w sprawie warunków technicznych, jakim
powinny odpowiada budynki i ich usytuowanie (Dz. U. Nr 75/2002 poz. 690 oraz z 2003r. Nr
33, poz. 270)
Rozporz dzenia Ministra Spraw Wewn trznych i Administracji z 16.06.03 w sprawie ochrony
przeciwpo arowej budynków (Dz. U. Nr 121/2003)
Rozporz dzenie Ministra Zdrowia DU nr 213 poz. 1568 z dnia 10 listopada 2006 w sprawie
wymaga , jakim powinny odpowiada pod wzgl dem fachowym i sanitarnym pomieszczenia
i urz dzenia zak adu opieki zdrowotnej.
Ustawie z dnia 07 czerwca 2001r. o zbiorowym zaopatrzeniu w wod i zbiorowym
odprowadzaniu cieków (Dz. U. Nr 72/01 poz. 747)
PN-B-10700.01 - Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Instalacje kanalizacyjne.
PN-B-10700.02 - Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i badania
przy odbiorze. Przewody wody zimnej i ciep ej z rur stalowych.
PN-92/B-01706 - Instalacje wodoci gowe - Wymagania w projektowaniu
-6-
9. OBLICZENIA.
Ca kowite zapotrzebowanie na wod dla rozbudowy omawianego obiektu obliczono z
ilo ci urz dze w oparciu o norm PN-92/B-01706 Instalacje wodoci gowe.
Rodzaj punktu
czerpalnego
Woda zimna
ilo
przep yw qn
Woda ciep a
razem qn
ilo
przep yw qn
razem qn
[szt.]
[dm3/s]
[dm3/s]
[szt.]
[dm3/s]
[dm3/s]
umywalka
26
0,07
1,82
26
0,07
1,82
zlewozmywak
1
0,07
0,07
1
0,07
0,07
kabina prysznicowa
7
0,15
1,05
7
0,15
1,05
7
0,13
0,91
7
---
---
. zbiornikowa
RAZEM
3,85
2,94
Sumaryczne normatywne zapotrzebowanie na zimn wod wynosi qn = 3,85 dm3/s
Sumaryczne normatywne zapotrzebowanie na ciep
wod wynosi qn = 2,94 dm3/s
Przep yw obliczeniowy obliczono zgodnie z zale no ci :
Qobl= 0,698( qn)0,5 -0,12 [dm3/s]
Obliczeniowe zapotrzebowanie na zimna wod
q= 0,698(3,85)0,5 -0,12 = 1,25 dm3/s
Obliczeniowe zapotrzebowanie na zimna wod
q= 0,698(2,94)0,5 -0,12 = 1,07 dm3/s
10. WYKAZ MATERIA ÓW PODSTAWOWYCH.
Lp.
Wyszczególnienie urz dze
Ilo
J.m.
1.
umywalka + syfon + bateria stoj ca
27
kpl.
2.
miska ust powa typu compact
7
kpl.
3.
zlewozmywak dwukomorowy
1
kpl.
4.
kabina prysznicowa
7
kpl.
5.
rura stalowa ocynkowana Ø15
163
m.
6.
37,2
m.
7.
171,5
m.
8.
rura kanalizacyjna Ø110PCV
105
m.
Producent/Dystrybu
tor
Cersanit S.A.
25-323 Kielce
Al. Solidarno ci 36
tel. (41) 315-80-03
---
Wavin Metalplast-Buk
-7-
9.
6
m.
10.
50
m.
11.
wywiewka dachowa Ø110 PCV
17
szt.
12.
drzwiczki rewizyjne Ø110PCV
18
szt.
13.
szafka hydrantowa + hydrant Ø25 L-30m
3
kpl.
Sp. z o.o
ul. Dobie
ska 43
64-320 Buk
Capricorn Sp. z o.o.
ul. Ciernie 11,
58-160 wiebodzice
--"SPRZ T-PO "
45-323 Opole,
ul. Zielonogórska 1
UWAGA Dopuszcza si zastosowania materia ów i urz dze innych firm i producentów
o parametrach technicznych i w ciwo ciach nie gorszych ni w projekcie.
11. O WIADCZENIE.
Stosownie do wymaga
przepisów art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo
budowlane (jedn. tekst Dz. U. z 2006 r. Nr 156, poz. 1118 – z pó niejszymi zmianami)
wiadczam i : Projekt budowlany Projekt instalacji wodoci gowo - kanalizacyjnej Oddzia u
Wczesnej Rehabilitacji Kardiologicznej i Neurologicznej
lokalizowany w m. Mi dzyrzec
Podlaski przy ul. Warszawskiej 2-4., inwestor: Samodzielny Publiczny Zak ad Opieki
Zdrowotnej, 21-560 Mi dzyrzec Podlaski, ul. Warszawska 2-4, sporz dzony zosta zgodnie z
obowi zuj cymi przepisami oraz zasadami wiedzy technicznej
Lp.
Imi i nazwisko
Nr
Data
Piecz tka i podpis
uprawnie
1.
Janusz Smolarczyk
111/BP/82
12.2011
2.
Miros awa Kobyli ska
278/Lb/99
12.2011
12. ZA
CZNIKI.
-8-
75PCV
1,5%
110PCV
1,5%
50PCV
1,5%
50PCV
2,0%
50PCV
2,0%
XVI
50PCV
1,5%
50PCV
1,5%
50PCV
2,0%
75PCV
1,5%
VII
110PCV
1,5%
VIII
110PCV
1,5%
WYKAZ POMIESZCZE :
KORYTARZ
1
POM. ROZDZIELNIA POSI KÓW
2
POKÓJ
KOWY (3 )
3
POKÓJ
KOWY (3 )
4
DY URKA PIEL GNIAREK
5
POKÓJ
KOWY (1 +SANITARIAT)
6
ZESPÓ SANITARNY
7
ZESPÓ SANITARNY
8
ZESPÓ SANITARNY
9
10 POM. SK ADOWE BIELIZNY CZYSTEJ
11 POM. SK ADOWE BIELIZNY BRUDNEJ
12 POM. NA ODPADY (BRUDOWNIK)
13 SALA KINEZOTERAPII
KOWA (5 )
14 SALA
KOWY (5 )
15 POKÓJ
KOWY (3 )
16 POKÓJ
KOWY (2 )
17 POKÓJ
KOWY (3 )
18 POKÓJ
KOWY (5 )
19 POKÓJ
20 KORYTARZ
21 POM. ADMINISTRACYJNE
25 ZESPÓ SANITARNY- M
26 ZESPÓ SANITARNY- K
27 GABINET LEKARSKI
28 GABINET LEKARSKI
29 SZATNIA PERSONELU
30 POM. PORZ DKOWE
50PCV
2,0%
50PCV
2,0%
50PCV
1,5%
ZN
IV
IX
XV
50PCV
1,5%
50PCV
1,5%
XIV
75PCV
1,5%
XIII
X
50PCV
1,5%
75PCV
2,0%
50PCV
2,0%
XI
50PCV
2,0%
XII
110PCV
1,5%
XVII
50PCV
1,5%
III
50PCV
1,5%
50PCV
1,5%
II
XVIII
110PCV
1,5%
V
PC
50 %
2,0
50PCV
1,5%
VI
50PCV
1,5%
V
HP25
I
ODDZIA WCZESNEJ REHABILITACJI
KARDIOLOGICZNEJ I NEUROLOGICZNEJ
I
SANITARNA
INSTALACJA
KANALIZACYJNA
RZUT KONDYGNACJI
SP ZOZ
ul. Warszawska 2-4
00
PB
1:100
5
6
7
20/ 20
1
15
WYKAZ POMIESZCZE :
KORYTARZ
1
POM. ROZDZIELNIA POSI KÓW
2
POKÓJ
KOWY (3 )
3
POKÓJ
KOWY (3 )
4
DY URKA PIEL GNIAREK
5
POKÓJ
KOWY (1 +SANITARIAT)
6
ZESPÓ SANITARNY
7
ZESPÓ SANITARNY
8
ZESPÓ SANITARNY
9
10 POM. SK ADOWE BIELIZNY CZYSTEJ
11 POM. SK ADOWE BIELIZNY BRUDNEJ
12 POM. NA ODPADY (BRUDOWNIK)
13 SALA KINEZOTERAPII
KOWA (5 )
14 SALA
KOWY (5 )
15 POKÓJ
KOWY (3 )
16 POKÓJ
KOWY (2 )
17 POKÓJ
KOWY (3 )
18 POKÓJ
KOWY (5 )
19 POKÓJ
20 KORYTARZ
25 ZESPÓ SANITARNY- M
26 ZESPÓ SANITARNY- K
27 GABINET LEKARSKI
28 GABINET LEKARSKI
29 SZATNIA PERSONELU
30 POM. PORZ DKOWE
25
12
11
9
20/ 20
13
HP25
20/ 20
15/ 15
8
15/ 15
4
HP25
15/ 15
15/ 15
15/ 15
15/ 15
15/ 15
15/ 15
15/ 15
20/ 20
3
14
15/ 15
20/ 20
15/ 15
15
15/ 15
15/ 15
25
2
HP25
20/ 20
15
15/ 15
15/ 15
20/ 20
16
15
20/ 20
25
15/ 15
15/ 15
20/ 20
10
25/ 20
20/ 20
15
15/ 15
HP25
2
ODDZIA WCZESNEJ REHABILITACJI
KARDIOLOGICZNEJ I NEUROLOGICZNEJ
SANITARNA
INSTALACJA WODY ZIMNEJ
C.W.U. I CYRKULACJI
RZUT KONDYGNACJI
SP ZOZ
ul. Warszawska 2-4
00
PB
1:100
SPECYFIKACJA TECHNICZNA WYKONANIA
I ODBIORU ROBÓT
BUDOWLANO-MONTA OWYCH
INSTALACJI SANITARNYCH
INSTALACJA WOD - KAN
CPV 45215140-0
OBIEKT
Oddzia Wczesnej Rehabilitacji Kardiologicznej i Neurologicznej
ADRES INWESTYCJI
m. Mi dzyrzec Podlaski
ul. Warszawska 2-4
INWESTOR
Samodzielny Publiczny Zak ad Opieki Zdrowotnej
ul. Warszawska 2-4
JEDNOSTKA PROJEKTOWA
KOINSTAL
ul. Mydlarska 1
OPRACOWA
Janusz Smolarczyk
Karol Prochowicz
MI DZYRZEC PODLASKI, GRUDZIE
2011
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT – SAMODZIELNY PUBLICZNY ZAK AD OPIEKI ZDROWOTNEJ
CPV 45215140-0
ROBOTY W ZAKRESIE INSTALACJI SANITARNYCH
S 01.01.00. Nazwa nadana zamówieniu przez Zamawiaj cego
Niniejsza Specyfikacja Warunków Technicznych Wykonania i Odbioru Robót (STWiOR)
obejmuje wykonanie wewn trznych instalacji wod-kan i p.po w Samodzielnym Publicznym
Zak adzie Opieki Zdrowotnej – Oddzia
Wczesnej Rehabilitacji Kardiologicznej
i Neurologicznej w m. Mi dzyrzec Podlaski ul. Warszawska 2-4.
S 01.02.00. Przedmiot i zakres robót
Przedmiotem Specyfikacji Technicznej jest wykonanie wewn trznej instalacji wod-kan i p.po w
rozbudowywanym budynku Samodzielnego Publicznego Zak adu Opieki Zdrowotnej o cz
Szpitalnego Oddzia u Wczesnej Rehabilitacji Kardiologicznej i Neurologicznej, po onego przy
ul. Warszawskiej w Mi dzyrzecu Podlaskim
Zakres Specyfikacji Technicznej obejmuje wykonanie i odbiór robót instalacji sanitarnych
stanowi cych zbiór wymaga technicznych i organizacyjnych dotycz cych procesu realizacji i
kontroli jako ci robót sanitarnych obejmuj cych wewn trzn instalacj wod-kan (kanalizacja
sanitarna grawitacyjna, instalacja wody zimnej, ciep ej i cyrkulacji, instalacja przeciwpo arowa):
- monta przewodów i urz dze wraz z uzbrojeniem rozprowadzaj cym wod do picia i
armatury czerpalnej,
- monta przewodów rozprowadzaj cych ciep wod do armatury czerpalnej,
- monta przewodów i urz dze wraz z uzbrojeniem odprowadzaj cych cieki z przyborów
sanitarnych znajduj cych si wewn trz budynku,
- monta czyszczaków (rewizji),
- monta wywiewek,
- monta tulei ochronnych,
- p ukanie instalacji, dezynfekcja instalacji, próba szczelno ci
- przebicia w stropach i cianach,
- zamurowanie przebi ,
- wykonanie obudów przewodów z p yt gipsowo-kartonowych.
S 01.03.00. Wymagania ogólne (wyszczególnienie i opis prac towarzysz cych i robót
tymczasowych).
S 01.03.01. Prace towarzysz ce:
- wykonanie przej przewodów przez przegrody budowlane,
- wykonanie zamurowa otworów w stropach i cianach
- wykonanie obudów przewodów prowadzonych po wierzchu z p yt gipsowo kartonowych.
STWiOR zosta y sporz dzone zgodnie z obowi zuj cymi standardami, normami obligatoryjnymi.
S 01.04.00. Informacje o terenie budowy
S 01.04.01. Organizacja robót: prace wewn trz budynku.
S 01.04.02. Zabezpieczenia interesów osób trzecich: teren niedost pny dla osób trzecich.
S 01.04.03. Ochrona rodowiska: prace nie stanowi zagro enia dla rodowiska.
S 01.04.04. Warunki bezpiecze stwa pracy: prace nie stanowi zagro enia ycia.
S 01.04.05. Zaplecze dla potrzeb wykonawcy: istnieje mo liwo
korzystania z instalacji
elektrycznej. Teren jest ogrodzony, bezpiecznego sk adowania sprz tu. Inwestor ma za zadanie
udost pni Wykonawcy miejsce sk adowania materia ów i urz dze do wbudowania oraz
zorganizowa zaplecze socjalne.
S 01.04.06. Warunki organizacji ruchu oraz zabezpieczenie chodników i jezdni:
nie dotyczy
S 01.05.00. Nazwy i kody robót
Zgodnie z Rozporz dzeniem Ministra Infrastruktury z dnia 2 wrze nia 2004 r. w sprawie
szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania
i odbioru robót budowlanych oraz programu funkcjonalno-u ytkowego (Dz. U. z 2004r. Nr 202,
poz. 2072 z pó n. zm.) oraz rozporz dzeniem nr 2195/2002 z 5.XI.2002 r. w sprawie
Wspólnego s ownika zamówie poszczególnych instalacji dotycz kody:
S 01.05.01. Instalacja wod-kan (woda zimna, ciep a, kanalizacja sanitarna).
45332200-5 – Hydraulika
45332400-7 – Roboty instalacyjne w zakresie sprz tu sanitarnego
S 01.06.00. Definicje i poj cia
yte w ST, wymienione poni ej definicje i poj cia, nale y rozumie nast puj co:
Aprobata techniczna - pozytywna ocena techniczna wyrobu, stwierdzaj ca jego przydatno
do stosowania w budownictwie, wydana przez upowa nion do tego jednostk ;
Bruzda instalacyjna - zag bienie w cianie lub posadzce budynku, specjalnie uformowane lub
wykute w celu prowadzenia w nim przewodów, w tym tak e gazowych; bruzdy z przewodami
gazowymi mog by niewype nione i odkryte, wype nione materia em budowlanym nie
powoduj cym korozji przewodu lub przykryte ekranami z otworami wentylacyjnymi;
Certyfikacja zgodno ci - dzia anie trzeciej strony (jednostki niezale nej od dostawcy i
odbiorcy) wykazuj ce,
e zapewniono odpowiedni stopie
zaufania, i
nale ycie
zidentyfikowany wyrób, proces lub us uga s zgodne z okre lon norm lub z w ciwymi
przepisami prawnymi
Cz
wewn trzna instalacji - instalacja ogrzewania znajduj ca si w ogrzewanym budynku.
Cz
wewn trzna instalacji zaczyna si za zaworami odcinaj cymi t cz
od cz ci
zewn trznej instalacji lub ród a ciep a;
Cz
zewn trzna instalacji - cz
instalacji ogrzewania znajduj ca si poza ogrzewanym
budynkiem, wyst puj ca w przypadku, gdy ród o ciep a znajduje si poza tym budynkiem i nie
ma przetwarzania parametrów czynnika grzejnego pomi dzy tym ród em i cz ci wewn trzn
instalacji;
Deklaracja zgodno ci - o wiadczenie dostawcy, stwierdzaj ce na jego wy czn
odpowiedzialno , e wyrób, proces lub us uga s zgodne z norm lub aprobat techniczn ;
Dokumentacja powykonawcza - dokumentacja techniczna wraz z naniesionymi zmianami i
uzupe nieniami w trakcie realizacji robót (budowy);
Dziennik Budowy - opatrzony piecz ci Zamawiaj cego zeszyt z ponumerowanymi stronami,
cy do notowania wydarze zaistnia ych w czasie wykonywania zadania budowlanego,
rejestrowania dokonywanych odbiorów Robót, przekazywania polece i innej korespondencji
technicznej pomi dzy In ynierem, Wykonawc i Projektantem.
I ynier – funkcja Inspektora Nadzoru mie ci w sobie funkcje Inspektora Nadzoru
Inwestorskiego, koordynatora czynno ci inspektorów nadzoru inwestorskiego, projektanta.
Kana ciekowy - kana przeznaczony do odprowadzenia cieków gospodarczo-bytowych
Kierownik Budowy - osoba wyznaczona przez Wykonawc , upowa niona do kierowania
Robotamii do wyst powania w jego imieniu w sprawach realizacji kontraktu.
Ksi ga Obmiarów - akceptowany przez Inspektora Nadzoru zeszyt z ponumerowanymi
stronami s
cy do wpisywania przez Wykonawc obmiaru wykonywanych Robót w formie
wylicze , szkiców i ewentualnych dodatkowych za czników. Wpisy w Ksi dze Obmiarów
podlegaj potwierdzeniu przez Inspektora Nadzoru.
Materia y - wszelkie tworzywa niezb dne do wykonania robót, zgodne z dokumentacj
projektow i specyfikacjami technicznymi, zaakceptowane przez Inspektora Nadzoru .
Ci nienie próbne, - ci nienie w najni szym punkcie instalacji, przy którym dokonywane jest
badanie jej szczelno ci.
Ci nienie robocze urz dzenia - obliczeniowe (projektowe) ci nienie w miejscu zainstalowania
urz dzenia w instalacji (to znaczy z uwzgl dnieniem wp ywu wysoko ci ci nienia s upa wody
instalacyjnej na poziomie spodu zainstalowanego w instalacji urz dzenia), przy ci nieniu
roboczym instalacji.
Odporno
ogniowa – zdolno
konstrukcji lub elementu budynku poddanego dzia aniu
zminimalizowanych warunków fizycznych do spe nienia w okre lonym czasie wymaga
dotycz cych no no ci ogniowej.
Tabliczka znamionowa – trwale przymocowany do urz dzenia element, na którym zamieszcza
si podstawowe informacje dotycz ce urz dzenia, zgodnie z obowi zuj cymi przepisami.
Woda u ytkowa – woda naturalna lub uzdatniona nadaj ca si do zastosowania jako woda
pitna.
Rysunki -cz
Dokumentacji Projektowej, która wskazuje lokalizacj , charakterystyk i
wymiary obiektu b
cego przedmiotem Robót,
Skróty u yte w opracowaniu:
STWiOR - Specyfikacje Warunków Technicznych Wykonania i Odbioru Robót
PZJ - Program Zapewnienia Jako ci
PE - Polietylen
PCW (PCV) - Polichlorek winylu
PN - Polska Norma
BN - Bran owa Norma
ZN - Zak adowa Norma
ITB - Instytut Techniki Budowlanej
CPV – pozycja Wspólnego S ownika Zamówie
S 02.00.00. WYMAGANIA DOTYCZ CE MATERIA ÓW BUDOWLANYCH
CPV- 45332200-5
S 02.01.01. Rury wodoci gowe:
Rury stalowe ocynkowane wg PN-80/H-74200 typ redni czonych przy pomocy kszta tek
gwintowanych uszczelnianych przy u yciu ta my teflonowej, prowadzonych bruzdach cian, lub
w posadzce jako przewody rozprowadzaj ce i piony.
S 02.01.02. Rury kanalizacyjne:
Rury i kszta tki kanalizacyjne PCV, kielichowe uszczelniane uszczelk gumow
czon na
wcisk. Prowadzone pod posadzk , musz posiada aprobaty techniczne wydane przez
powo ane do tego instytucje - kan. sanitarna
S 02.01.03. Przybory i urz dzenia:
- zlewozmywaki dwukomorowy
- natryski,
- miski ust powe kompaktowe (stoj ce)
- hydranty przeciwpo arowe HP 25.
S 02.01.04. Armatura:
- zawory odcinaj ce gwintowane zawory spustowe,
- baterie umywalkowe, natryskowe, zlewozmywakowe
- wywiewki kanalizacyjne,
- zawory napowietrzaj ce
- czyszczaki -(rewizje)
S 02.01.05. Izolacja cieplna
Do izolacji przewodów rurowych stosowa izolacj ciepln ze spienionego polietylenu
np. Thermaflex, Thermaflex Pur lub równowa ne (posiada w ciwo ci samogasn ce, odporna
na dyfuzj pary wodnej). Przewody prowadzone w bruzdach zaizolowa materia em izolacyjnym
dodatkowo wzmocnionym warstw zewn trzn przed agresywnymi materia ami budowlanymi.
S 03.00.00. WYMAGANIA DOTYCZ CE SPRZ TU I MASZYN
S 03.01.00. Wymagania ogólne
Sprz t u yty przez Wykonawc przy robotach sanitarnych powinien by odpowiednio dobrany i
uzyska akceptacj Inspektora Nadzoru, aby nie spowodowa uszczerbku na jako ci
wykonywanych robót, jak i czynno ci pomocniczych, za adunku i roz adunku, a tak e
transportu.
S 03.02.00. Wykaz sprz tu
Wykonawca przyst puj cy do budowy dla zagwarantowania w ciwej jako ci robót powinien
wykaza si mo liwo ci korzystania z nast puj cych maszyn i sprz tu:
- samochodu specjalnego z platform i balkonem
- spawarki transformatorowej
- r cznego zestawu widrów do wiercenia poziomego otworów
S 04.00.00. WYMAGANIA DOTYCZ CE RODKÓW TRANSPORTU
S 04.01.00. Wymagania ogólne
Wykonawca powinien stosowa
rodki transportu zgodne z nak adami rzeczowymi i
odpowiednio przystosowane do przewo onych materia ów. Nale y stosowa jedynie takie
rodki transportu, które nie wp yn na utrat cech jako ciowych przewo onych materia ów lub
nie wp yn niekorzystnie na w ciwo ci wykonywanych robót.
S 04.02.00. Transport materia ów i elementów
Wykonawca przyst puj cy do wykonania robót powinien wykaza si mo liwo ci korzystania z
nast puj cych rodków transportu:
- samochodu dostawczego,
- samochodu skrzyniowego,
Przewo one materia y i elementy powinny by uk adane zgodnie z warunkami transportu
wydanymi przez wytwórc dla poszczególnych materia ów i elementów oraz zabezpieczone
przed ich przemieszczaniem si na rodkach transportu.
S 05.00.00. WYMAGANIA DOTYCZ CE WYKONANIA ROBÓT BUDOWLANYCH
S 05.01.00. Instalacja wod-kan (woda zimna, ciep a, i kanalizacja sanitarna).
CPV- 45332200-5
S 05.01.01. Monta przewodów wodoci gowych.
1. Monta wymienianych przewodów nale y wykona z rur stalowych ocynkowanych
czonych przez po czenia gwintowanie.
2. Po czenia gwintowane nale y uszczelnia przy u yciu elastycznej ta my teflonowej lub
prz dzy z konopi. Do urz dze wody pitnej nie wolno stosowa minii lub farb miniowych.
3. Zmiany kierunku prowadzenia przewodów nale y wykonywa wy cznie przy u yciu
czników; niedopuszczalne jest gi cie rur stalowych ocynkowanych zarówno na zimno,
jak i na gor co.
4. Obudowa przewody p yt G-K.
S 05.01.02. Monta przewodów kanalizacyjnych.
1 Projektowane piony i pod czenie przyborów sanitarnych nale y wykona z rur
kanalizacyjnych PCV (polichlorku winylu) o po czeniach kielichowych, uszczelnione
uszczelk gumow firmow (zgodnie z wytycznymi producenta systemu)
2. Minimalne rednice poziomych przewodów kanalizacyjnych powinny wynosi :
- 100 mm -od pojedynczych misek ust powych,
- 50 mm od pojedynczego zlewu, umywalki, natrysku
- 75 mm od kilku zlewów, pisuarów, umywalek,
3. Dopuszczalne odchylenia od spadków przewodów poziomych, za onych w projekcie
technicznym, mog
wynosi
10%. Spadki podej
kanalizacyjnych wynikaj
z
zastosowanych trójników cz cych podej cie kanalizacyjne z przewodem spustowym
(pionem) i z zasady osiowego monta u elementów przewodów.
4. Odga zienia przewodów odp ywowych (poziomów) powinny by wykonane za pomoc
trójników o k cie rozwarcia nie wi kszym ni 45°.
5. Przewody nale y mocowa do elementów konstrukcji budynków za pomoc uchwytów lub
wsporników. Konstrukcja uchwytów lub wsporników powinna zapewnia odizolowanie
przewodów od przegród budowlanych i ograniczenia rozprzestrzeniania si drga i
ha asów w przewodach i przegrodach budowlanych. Pomi dzy przewodem a obejm
nale y stosowa podk adki elastyczne. Obejmy uchwytów powinny mocowa rur pod
kielichem. Na przewodach spustowych (pionach) nale y stosowa na ka dej kondygnacji
co najmniej jedno mocowanie sta e, zapewniaj ce przenoszenie obci
ruroci gów i
dodatkowo co najmniej jedno mocowanie przesuwane. Wszystkie elementy przewodów
spustowych powinny by mocowane niezale nie.
6. Maksymalne rozstawy uchwytów dla przewodów poziomych wynosz :
- dla rur z PVC rednicy od 50 do 110 mm -1,0 m,
- dla rur z PVC rednicy powy ej 110 mm -1,25 m.
7. W razie niemo no ci uk adania przewodów kanalizacyjnych w posadzce dopuszcza si , w
wyj tkowych przypadkach, monta ich nad pod og . Przewody te nale y uk ada na
odpowiednich wspornikach, w sposób uniemo liwiaj cy powstawanie za ama w
miejscach po cze .
8. Przewody kanalizacyjne powinny spe nia nast puj ce warunki umo liwiaj ce ich
oczyszczenie:
- pionowe przewody spustowe powinny by wyposa one w rewizje s
ce do czyszczenia
przewodów; czyszczaki na pionach nale y przewidywa na najni szej kondygnacji lub w
miejscach, w których wyst puje zagro enie zatkania przewodów,
- czyszczaki powinny mie szczelne zamkni cia, umo liwiaj ce atw eksploatacj , lecz
utrudniaj ce dost p osobom niepowo anym,
- przewody kanalizacyjne poziome nale y równie wyposa
w rewizje lub czyszczaki,
9. Przewody spustowe nale y wyprowadzi jako rury wentylacyjne ponad dach. Rury
wentylacyjne powinny tworzy w zasadzie pionowe przed enie przewodów spustowych.
10. W uzasadnionych technicznie przypadkach dopuszcza si po czenie nie wi cej ni trzech
przewodów spustowych nad najwy ej po onymi przyborami kanalizacyjnymi do jednego
przewodu stanowi cego wspóln rur wentylacyjn .
11. Niedozwolone jest wprowadzenie rur wentyluj cych kanalizacyjne przewody spustowe do
przewodów wentylacyjnych z pomieszcze przeznaczonych na pobyt ludzi oraz do
przewodów dymowych i spalinowych.
12. Piony wyst puj ce w pomieszczeniach obudowa p yt G-K.
S 05.01.03. Monta przyborów i urz dze .
1. Zlewy, umywalki i natryski nale y mocowa do ciany w sposób zapewniaj cy atwy
demonta oraz w ciwe u ytkowanie przyborów. Miski ust powe mocowa do posadzki
za pomoc systemowych po acze .
2. Przybory i urz dzenia czone z urz dzeniem kanalizacyjnym nale y wyposa
w
indywidualne zamkni cia wodne (syfony). Wysoko
zamkni cia wodnego powinna
gwarantowa niemo no
wysysania wody z syfonu podczas sp ywu wody z innych
przyborów oraz przenikania zapachów z instalacji do pomieszcze . Wysoko zamkni
wodnych dla przyborów sanitarnych powinna co najmniej przy miskach ust powych,
pisuarach, zlewach, umywalkach, bidetach itp. - 75 mm,
3. Umywalki nale y umieszcza na wysoko ci 0,75 - 0,80 m. W przypadku szeregowego
ustawiania umywalek indywidualnych odst p mi dzy kraw dziami s siaduj cych
umywalek powinien wynosi co najmniej 0,30 m.
4. Miski ust powe powinny by wyposa one w urz dzenia sp ukuj ce.
5. Hydranty przeciwpo arowe HP25 montowa we wn kach ciennych b
w typowych
szafkach zgodnie z wymaganiami przepisów przeciwpo arowych.
S 05.01.04. Monta armatury
1. Armatura stosowana w instalacjach wodoci gowych powinna odpowiada warunkom
pracy (ci nienie, temperatura) danej instalacji.
2. Na ka dym odga zieniu przewodu doprowadzaj cego wod zimn lub ciep do grupy
przyborów nale y w miejscu atwo dost pnym zainstalowa zawór przelotowy.
3. Do baterii izaworów czerpalnych stoj cych nale y stosowa
czniki elastyczne,
ograniczaj ce rozchodzenie si ha asu i drga powodowanych dzia aniem tej armatury.
S 05.01.05. Izolacja cieplna i zabezpieczenia antykorozyjne.
Do izolacji przewodów rurowych stosowa izolacj ciepln ze spienionego polietylenu np.
Thermaflex (posiada w ciwo ci samogasn ce, odporna na dyfuzj pary wodnej) oraz.
Przewody prowadzone w bruzdach izolowa materia em izolacyjnym dodatkowo wzmocnionym
warstw zewn trzn przed agresywnymi materia ami budowlanymi
Wszystkie podej cia przewodów przez ciany i stropy oddziele p.po oraz przez przegrody o
odporno ci ogniowej EI60 wykona jako systemowe przej cia p.po np. HILTI lub PROMAT
o odporno ci ogniowej jak dana przegroda.
1. Wszystkie elementy instalacji wody zimnej i ciep ej, które mog styka si bezpo rednio z
wod pitn , powinny by wykonane z materia ów nie wp ywaj cych ujemnie na jako
wody i mie wiadectwo o dopuszczeniu do stosowania, wydane przez jednostk
upowa nion przez ministra zdrowia.
2. Wewn trzne przewody pionowe kanalizacji sanitarnej nale y izolowa p ytami Roocwoll.
3. Przewody (podej cia) odprowadzaj ce cieki od przyborów sanitarnych do pionów
spustowych powinny by wykonane z tych samych materia ów co piony spustowe.
S 06.00.00. KONTROLA JAKO CI ROBÓT
S 06.01.00. Zasady wykonywania kontroli robót.
Celem kontroli robót powinno by stwierdzenie osi gni cia za onej jako ci wykonywanych
robót. Wykonawca robót ma obowi zek wykonania pe nego zakresu bada na budowie w celu
wykazania Inspektorowi Nadzoru zgodno ci dostarczonych materia ów i realizowanych robót z
Dokumentacj Projektow , Normami oraz wymaganiami STWiOR. Przed przyst pieniem do
badania Wykonawca powinien powiadomi Inspektora Nadzoru o rodzaju i terminie badania.
Po wykonaniu badania, Wykonawca przedstawia na pi mie wyniki bada do akceptacji
Inspektora Nadzoru. Wykonawca powiadamia pisemnie Inspektora Nadzoru o zako czeniu
ka dej roboty zanikaj cej, któr mo e kontynuowa dopiero po pisemnej akceptacji odbioru
przez Inspektora Nadzoru.
S 06.02.00. Badania i pomiary.
CPV- 45332200-5
Instalacj wody ciep ej i zimnej nale y podda badaniom na szczelno . Badania szczelno ci
urz dze nale y wykonywa w temperaturze powietrza wewn trznego powy ej 0°C. Badania
szczelno ci powinny by wykonane przed zakryciem bruzd i kana ów, przed robotami
malarskimi i wykonaniem izolacji cieplnej. W przypadkach koniecznych mo e by wykonana
próba cz ciowa, je eli badanie szczelno ci w czasie próby ko cowej by oby niemo liwe lub
utrudnione. Badan instalacj po zakorkowaniu otworów nale y nape ni wod wodoci gow
lub z innego ród a, dok adnie odpowietrzaj c urz dzenie. Po nape nieniu nale y przeprowadzi
kontrol ca ego urz dzenia, zwracaj c szczególn uwag czy po czenia przewodów i armatury
szczelne. Po stwierdzeniu szczelno ci nale y urz dzenie podda próbie podwy szonego
ci nienia za pomoc r cznej pompki lub ruchomego agregatu pompowego~ przystosowanego
do wykonywania prób ci nieniowych. Instalacja wodoci gowa przy ci nieniu próbnym równym
1,5 krotnej warto ci ci nienia roboczego, lecz nie mniejszym ni 0,9 MPa nie powinna
wykazywa przecieków na przewodach, armaturze przelotowo-regulacyjne i po czeniach.
Instalacj uwa a si za szczeln , je eli manometr w ci gu 20 min nie wykazuje spadku
ci nienia. Badanie instalacji ciep ej wody nale y wykona dwukrotnie: raz nape niaj c instalacj
wod zimn , drugi raz wod o temperaturze 55°C. Podczas drugiej próby nale y sprawdzi
zachowanie si wyd ek, punktów sta ych i przesuwnych. Prób szczelno ci na gor co
przeprowadzamy na ci nienie wodoci gowe.
Badanie szczelno ci instalacji kanalizacyjnej powinno odpowiada nast puj cym warunkom
podej cia i przewody spustowe (piony) kanalizacji cieków bytowo- gospodarczych nale y
sprawdzi na szczelno
w czasie swobodnego przep ywu przez nie wody, kanalizacyjne
przewody odp ywowe (poziomy) odprowadzaj ce cieki bytowo- gospodarcze sprawdza
si
na szczelno
po nape nieniu wod powy ej kolana cz cego pion z poziomem poprzez
ogl dziny.
S 07.00.00. OBMIAR ROBÓT
Obmiaru robót dokona w oparciu o Dokumentacj Projektow i ewentualnie dodatkowe
ustalenia wynik e w czasie budowy, akceptowane przez Projektanta.
Jednostkami obmiarowymi s :
- 1 szt. urz dzenia ka dego rodzaju,
- 1 szt. armatury ka dej rednicy i rodzaju,
- 1 m rury ka dej rednicy i rodzaju,
- 1 m izolacji ka dej rednicy.
S 08.00.00. ODBIÓR ROBÓT
S 08.01.00. Odbiór cz ciowy
W ramach odbiorów cz ciowych nale y skontrolowa zgodno zamontowania elementów i
wykonania robót z Dokumentacj Projektow i przepisami, jako ci robót, które ulegaj zakryciu i
wpisa wyniki do dziennika budowy.
S 08.02.00. Odbiór ko cowy
Przy odbiorze ko cowym Wykonawca zobowi zany jest dostarczy Menad erowi Projektu:
- aktualn Dokumentacj Projektow Powykonawcz
- geodezyjn Dokumentacj Powykonawcz
- protokó y z dokonanych pomiarów
- o wiadczenie Wykonawcy o wykonaniu robót zgodnie z aktualnie obowi zuj cymi normami
- przepisami oraz posiadan wiedz techniczn .
S 09.00.00. PODSTAWA P ATNO CI
aci si za rzeczywi cie wykonan i odebran ilo robót zgodnie z jednostkami wymienionymi
w poz. S 07.01.00. P atno za jednostk obmiarow nale y przyjmowa zgodnie z obmiarem i
ocen wykonanych robót.
Cena wykonania robót obejmuje:
- koszt materia ów,
- dostarczenie materia ów,
- monta urz dze ,
- monta przewodów i armatury,
- p ukanie instalacji,
- wykonanie izolacji cieplnych,
- dokonanie rozruchu instalacji,
- opracowanie Dokumentacji Powykonawczej.
S 10.00.00. DOKUMENTY B
CE PODSTAW WYKONANIA ROBÓT
S 10.01.01. Dokumentacja projektowa.
Roboty nale y wykona na podstawie Projektu Budowlanego z uwzgl dnieniem cz
graficznej opracowania.
ci
S 10.01.02. Przedmiary robót.
Przedmiar robót wewn trznych instalacji sanitarnych wod-kan.
S 10.01.03. Specyfikacja Wykonania i Odbioru Robót.
Wykonawca robót powinien otrzyma niniejsz STWiOR i pos ugiwa si ni w trakcie
wykonywania robót.
S 10.02.00. Wykaz przepisów prawnych i Norm.
Zestawienie wybranych przepisów prawnych.
- Ustawa Prawo Budowlane (t.j. Dz.U. 1994 Nr 89, poz 414 z pó n. zm.)
- Rozporz dzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków
technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz U. 2002 Nr 75, poz.
690 z pó n. zm.)
- Rozporz dzenie Ministra Spraw Wewn trznych i Administracji z dnia 21 kwietnia 2006 r. w
sprawie ochrony przeciwpo arowej budynków, innych obiektów budowlanych i terenów
/Dz.U. 2002 Nr 80, poz.563 z pó n. zm.)
PN-92/B-01706
Instalacje wodoci gowe. Wymagania w projektowaniu.
PN-B-01706:1999/Az1:1999 Instalacje wodoci gowe. Wymagania w projektowaniu. Zmiana
Az1
PN-71/B10420
Urz dzenia ciep ej wody w budynkach. Wymagania i badania przy
odbiorze.
PN-81/B-10700.00
Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i
badania przy odbiorze. Wspólne wymagania i badania
PN-81/B-10700.02
Instalacje wewn trzne wodoci gowe i kanalizacyjne. Wymagania i
badania przy odbiorze. Przewody wody zimnej i ciep ej z rur stalowych
ocynkowanych.
PN -B-02865
Ochrona przeciwpo arowa budynków. Przeciwpo arowe zaopatrzenie
w wod . Instalacja wodoci gowa przeciwpo arowa.
PN-85/B-01700
Wodoci gi i kanalizacje. Urz dzenia i sie zewn trzna. Oznaczenia
graficzne.
PN 92/B-l0735
Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy
odbiorze.
PN-92/B-1707
Instalacje kanalizacyjne. Wymagania w projektowaniu
PN-EN 476:2001
Wymagania ogólne dotycz ce elementów stosowanych w systemach
kanalizacji grawitacyjnej.
PN-EN 1401-1:1995
Systemy przewodowe z tworzyw sztucznych. Podziemne
bezci nieniowe systemy przewodowe z niezmi kczonego polichlorku
winylu (PVC-U) do odwadniania i kanalizacji. Wymagania dotycz ce
rur, kszta tek i systemu.
PN-EN 1610:2002
Budowa i badania przewodów kanalizacyjnych.
PN-EN 752-1:2000
Zewn trzne systemy kanalizacyjne. Poj cia ogólne i definicje.
PN-93/B-02023
Izolacja cieplna -warunki wymiany ciep a i w ciwo ci materia ów ownik.
PN-80/B-01800
Antykorozyjne zabezpieczenia w budownictwie.
Konstrukcje betonowe i elbetowe. Klasyfikacja i okre lenia..
PN-70/H-97051
Ochrona przed korozj . Przygotowanie powierzchni stali, staliwa i
eliwa do malowania. Ogólne wytyczne.
PN-76/B-02440
Zabezpieczenie urz dze ciep ej wody u ytkowej. Wymagania
PN-70/N01270.03
Wytyczne znakowania ruroci gów. Kod barw rozpoznawczych dla
przesy anych czynników.
UWAGA:
Ze wzgl du na zmiany w prawodawstwie polskim wynikaj cym z dostosowywania do
przepisów Unii Europejskiej, nale y ka dorazowo sprawdzi aktualizacje wymienionych
rozporz dze , norm i przepisów.

Załącznik nr 9e projekt instalacji wodociągowo

Transkrypt

Podobne dokumenty

Kliknij aby pobrać instrukcję usztywniania sklejki Superform

Farba emulsyjna akrylowa

Zespó∏ wyczerpanego konia

Inter-vion Rzęsy Jedwab syntetyczny 60 kępek 0,10mm MEDIUM

Kompleksowe tworzenie stron www - Ogloszenia
