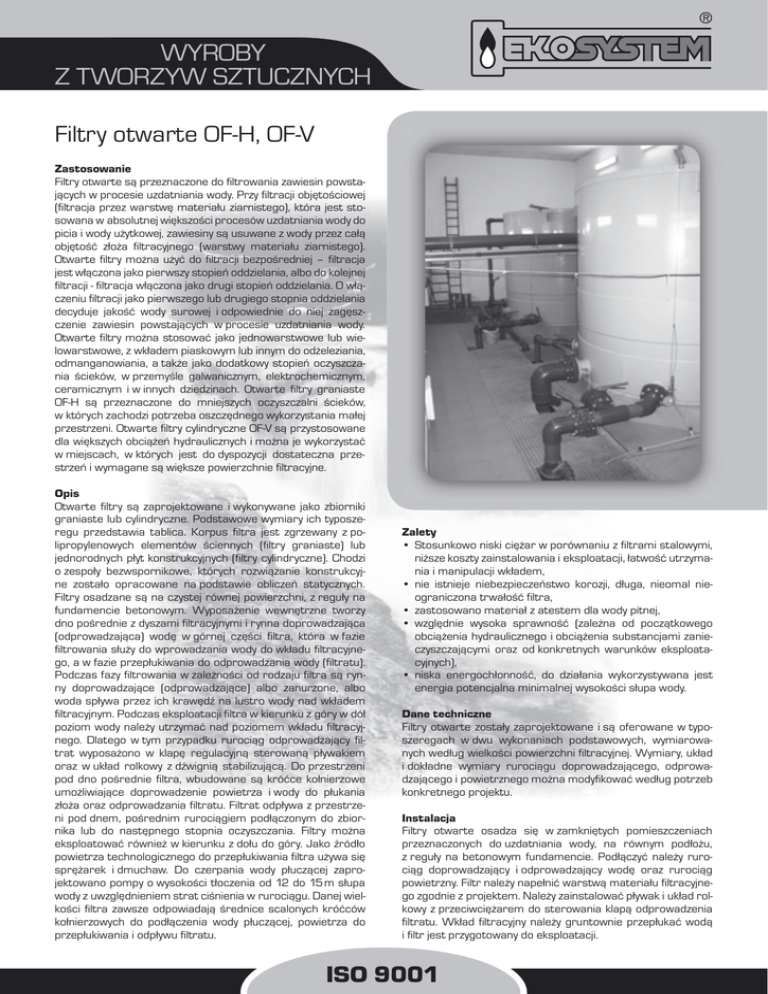

7. Filtry otwarte OF-H, OF-V

WYROBY
Z TWORZYW SZTUCZNYCH
Filtry otwarte OF-H, OF-V
Zastosowanie
Filtry otwarte są przeznaczone do filtrowania zawiesin powstających w procesie uzdatniania wody. Przy filtracji objętościowej
(filtracja przez warstwę materiału ziarnistego), która jest stosowana w absolutnej większości procesów uzdatniania wody do
picia i wody użytkowej, zawiesiny są usuwane z wody przez całą
objętość złoża filtracyjnego (warstwy materiału ziarnistego).
Otwarte filtry można użyć do filtracji bezpośredniej – filtracja
jest włączona jako pierwszy stopień oddzielania, albo do kolejnej
filtracji - filtracja włączona jako drugi stopień oddzielania. O włączeniu filtracji jako pierwszego lub drugiego stopnia oddzielania
decyduje jakość wody surowej i odpowiednie do niej zagęszczenie zawiesin powstających w procesie uzdatniania wody.
Otwarte filtry można stosować jako jednowarstwowe lub wielowarstwowe, z wkładem piaskowym lub innym do odżeleziania,
odmanganowiania, a także jako dodatkowy stopień oczyszczania ścieków, w przemyśle galwanicznym, elektrochemicznym,
ceramicznym i w innych dziedzinach. Otwarte filtry graniaste
OF-H są przeznaczone do mniejszych oczyszczalni ścieków,
w których zachodzi potrzeba oszczędnego wykorzystania małej
przestrzeni. Otwarte filtry cylindryczne OF-V są przystosowane
dla większych obciążeń hydraulicznych i można je wykorzystać
w miejscach, w których jest do dyspozycji dostateczna przestrzeń i wymagane są większe powierzchnie filtracyjne.
Opis
Otwarte filtry są zaprojektowane i wykonywane jako zbiorniki
graniaste lub cylindryczne. Podstawowe wymiary ich typoszeregu przedstawia tablica. Korpus filtra jest zgrzewany z polipropylenowych elementów ściennych (filtry graniaste) lub
jednorodnych płyt konstrukcyjnych (filtry cylindryczne). Chodzi
o zespoły bezwspornikowe, których rozwiązanie konstrukcyjne zostało opracowane na podstawie obliczeń statycznych.
Filtry osadzane są na czystej równej powierzchni, z reguły na
fundamencie betonowym. Wyposażenie wewnętrzne tworzy
dno pośrednie z dyszami filtracyjnymi i rynna doprowadzająca
(odprowadzająca) wodę w górnej części filtra, która w fazie
filtrowania służy do wprowadzania wody do wkładu filtracyjnego, a w fazie przepłukiwania do odprowadzania wody (filtratu).
Podczas fazy filtrowania w zależności od rodzaju filtra są rynny doprowadzające (odprowadzające) albo zanurzone, albo
woda spływa przez ich krawędź na lustro wody nad wkładem
filtracyjnym. Podczas eksploatacji filtra w kierunku z góry w dół
poziom wody należy utrzymać nad poziomem wkładu filtracyjnego. Dlatego w tym przypadku rurociąg odprowadzający filtrat wyposażono w klapę regulacyjną sterowaną pływakiem
oraz w układ rolkowy z dźwignią stabilizującą. Do przestrzeni
pod dno pośrednie filtra, wbudowane są króćce kołnierzowe
umożliwiające doprowadzenie powietrza i wody do płukania
złoża oraz odprowadzania filtratu. Filtrat odpływa z przestrzeni pod dnem, pośrednim rurociągiem podłączonym do zbiornika lub do następnego stopnia oczyszczania. Filtry można
eksploatować również w kierunku z dołu do góry. Jako źródło
powietrza technologicznego do przepłukiwania filtra używa się
sprężarek i dmuchaw. Do czerpania wody płuczącej zaprojektowano pompy o wysokości tłoczenia od 12 do 15 m słupa
wody z uwzględnieniem strat ciśnienia w rurociągu. Danej wielkości filtra zawsze odpowiadają średnice scalonych króćców
kołnierzowych do podłączenia wody płuczącej, powietrza do
przepłukiwania i odpływu filtratu.
Zalety
• Stosunkowo niski ciężar w porównaniu z filtrami stalowymi,
niższe koszty zainstalowania i eksploatacji, łatwość utrzymania i manipulacji wkładem,
• nie istnieje niebezpieczeństwo korozji, długa, nieomal nieograniczona trwałość filtra,
• zastosowano materiał z atestem dla wody pitnej,
• względnie wysoka sprawność (zależna od początkowego
obciążenia hydraulicznego i obciążenia substancjami zanieczyszczającymi oraz od konkretnych warunków eksploatacyjnych),
• niska energochłonność, do działania wykorzystywana jest
energia potencjalna minimalnej wysokości słupa wody.
Dane techniczne
Filtry otwarte zostały zaprojektowane i są oferowane w typoszeregach w dwu wykonaniach podstawowych, wymiarowanych według wielkości powierzchni filtracyjnej. Wymiary, układ
i dokładne wymiary rurociągu doprowadzającego, odprowadzającego i powietrznego można modyfikować według potrzeb
konkretnego projektu.
Instalacja
Filtry otwarte osadza się w zamkniętych pomieszczeniach
przeznaczonych do uzdatniania wody, na równym podłożu,
z reguły na betonowym fundamencie. Podłączyć należy rurociąg doprowadzający i odprowadzający wodę oraz rurociąg
powietrzny. Filtr należy napełnić warstwą materiału filtracyjnego zgodnie z projektem. Należy zainstalować pływak i układ rolkowy z przeciwciężarem do sterowania klapą odprowadzenia
filtratu. Wkład filtracyjny należy gruntownie przepłukać wodą
i filtr jest przygotowany do eksploatacji.
ISO 9001
Zamówienie
Przykład zamówienia: Otwarty filtr piaskowy cylindryczny
OF-V3 do uzdatniania wody pitnej. Układ i wymiary wejść i wyjść
według dołączonego szkicu.
Warunki dotyczące dostawy
Filtr można transportować zwyczajnymi środkami transportu,
należy jednak zabezpieczyć go przed przesuwaniem i uszkodzeniem (pasy mocujące, itp.). Na zamówienie odbiorcy producent
zapewni transport do miejsca przeznaczenia, zainstalowanie
oraz przygotowanie do eksploatacji. Termin dostawy do 4 tygodni od otrzymania zamówienia (lub według umowy).
Gwarancja i serwis
Okres gwarancyjny dla wyrobu (korpus filtra z tworzywa
sztucznego) wynosi 36 miesięcy od odbioru przez zamawiającego pod warunkiem właściwego zainstalowania zgodnie z dołączonymi do wyrobu warunkami technicznymi i warunkami
dotyczącymi dostawy. Ewentualne naprawy wyrobu w okresie
gwarancyjnym zapewnia producent.
Udokumentowanie jakości
Protokół o próbie szczelności korpusu filtra z tworzywa sztucznego według obowiązującej normy.
Filtry otwarte
Graniaste OF-H
Typ
Wymiary A x B x C
[mm]
OF-H 0,6
OF-H 0,8
OF-H 1
OF-H 1,5
OF-H 2
OF-H 2,5
--
660 x 1000 x 2500
660 x 1200 x 2500
1000 x 1040 x 2500
1000 x 1440 x 2500
1200 x 1440 x 2500
1440 x 1600 x 2500
--
Owalne OF-V
Powierzchnia
filtracyjna
[m2]
0,66
0,79
1,04
1,44
1,73
2,31
--
Siedziba spółki EKOSYSTEM s.r.o.,
Podkvářská 6, 190 00 Praha 9
tel.: +420 284 818 790 •kom: (+420) 605 296 112
fax: (+420) 266 036 041
e-mail: [email protected] • www.ekosystem.cz
Typ
Wymiary A x B x C
[mm]
Powierzchnia filtracyjna
[m2]
OF-V 2
OF-V 3
OF-V 4
OF-V 5
OF-V 6
OF-V 7
OF-V 8
1590 x 2500
1910 x 2500
2230 x 2500
2550 x 2700
2700 x 2700
2865 x 2700
3186 x 3000
1,77
2,87
3,91
5,11
5,76
6,45
7,97
